Пристрій для очистки газу

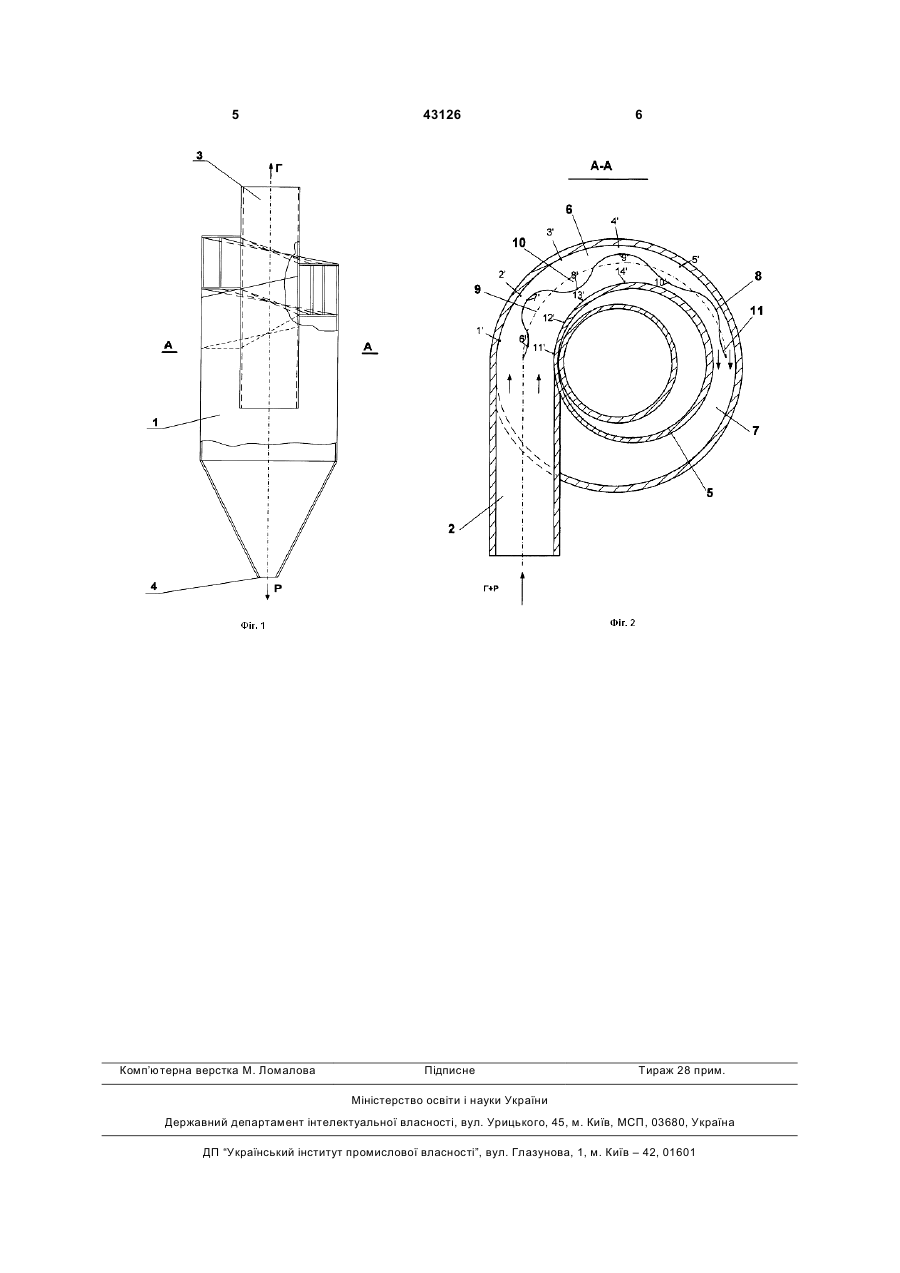

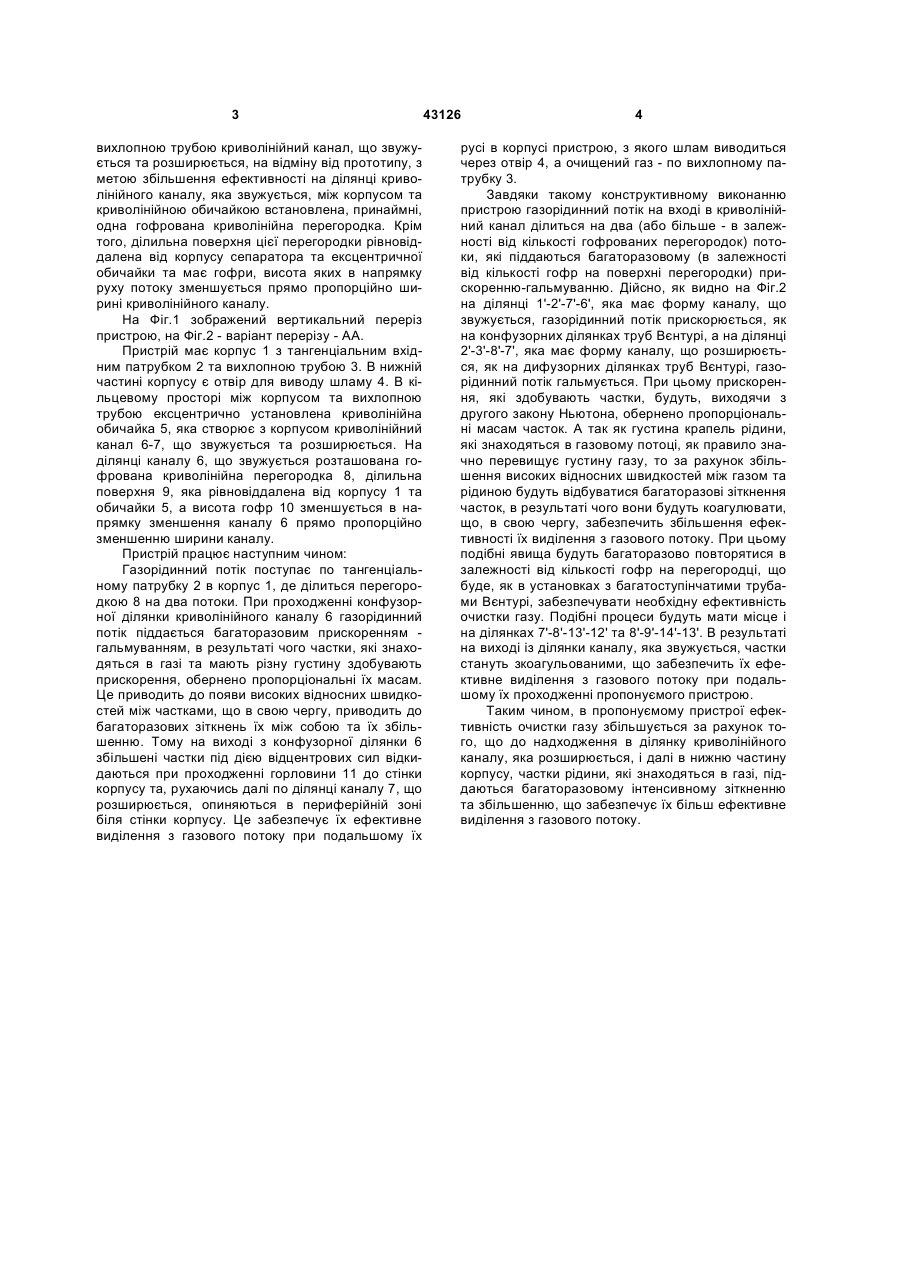

1. Пристрій для очистки газу, який має корпус з тангенціальним вхідним патрубком та вихлопною трубою, патрубками вводу та виводу рідини, а також обичайку, встановлену ексцентрично між корпусом та вихлопною трубою з утворенням криволінійного каналу, що звужується та розширюється, який відрізняється тим, що має криволінійну гоф 3 вихлопною трубою криволінійний канал, що звужується та розширюється, на відміну від прототипу, з метою збільшення ефективності на ділянці криволінійного каналу, яка звужується, між корпусом та криволінійною обичайкою встановлена, принаймні, одна гофрована криволінійна перегородка. Крім того, ділильна поверхня цієї перегородки рівновіддалена від корпусу сепаратора та ексцентричної обичайки та має гофри, висота яких в напрямку руху потоку зменшується прямо пропорційно ширині криволінійного каналу. На Фіг.1 зображений вертикальний переріз пристрою, на Фіг.2 - варіант перерізу - АА. Пристрій має корпус 1 з тангенціальним вхідним патрубком 2 та вихлопною трубою 3. В нижній частині корпусу є отвір для виводу шламу 4. В кільцевому просторі між корпусом та вихлопною трубою ексцентрично установлена криволінійна обичайка 5, яка створює з корпусом криволінійний канал 6-7, що звужується та розширюється. На ділянці каналу 6, що звужується розташована гофрована криволінійна перегородка 8, ділильна поверхня 9, яка рівновіддалена від корпусу 1 та обичайки 5, а висота гофр 10 зменшується в напрямку зменшення каналу 6 прямо пропорційно зменшенню ширини каналу. Пристрій працює наступним чином: Газорідинний потік поступає по тангенціальному патрубку 2 в корпус 1, де ділиться перегородкою 8 на два потоки. При проходженні конфузорної ділянки криволінійного каналу 6 газорідинний потік піддається багаторазовим прискоренням гальмуванням, в результаті чого частки, які знаходяться в газі та мають різну густину здобувають прискорення, обернено пропорціональні їх масам. Це приводить до появи високих відносних швидкостей між частками, що в свою чергу, приводить до багаторазових зіткнень їх між собою та їх збільшенню. Тому на виході з конфузорної ділянки 6 збільшені частки під дією відцентрових сил відкидаються при проходженні горловини 11 до стінки корпусу та, рухаючись далі по ділянці каналу 7, що розширюється, опиняються в периферійній зоні біля стінки корпусу. Це забезпечує їх ефективне виділення з газового потоку при подальшому їх 43126 4 русі в корпусі пристрою, з якого шлам виводиться через отвір 4, а очищений газ - по вихлопному патрубку 3. Завдяки такому конструктивному виконанню пристрою газорідинний потік на вході в криволінійний канал ділиться на два (або більше - в залежності від кількості гофрованих перегородок) потоки, які піддаються багаторазовому (в залежності від кількості гофр на поверхні перегородки) прискоренню-гальмуванню. Дійсно, як видно на Фіг.2 на ділянці 1'-2'-7'-6', яка має форму каналу, що звужується, газорідинний потік прискорюється, як на конфузорних ділянках труб Вєнтурі, а на ділянці 2'-3'-8'-7', яка має форму каналу, що розширюється, як на дифузорних ділянках труб Вєнтурі, газорідинний потік гальмується. При цьому прискорення, які здобувають частки, будуть, виходячи з другого закону Ньютона, обернено пропорціональні масам часток. А так як густина крапель рідини, які знаходяться в газовому потоці, як правило значно перевищує густину газу, то за рахунок збільшення високих відносних швидкостей між газом та рідиною будуть відбуватися багаторазові зіткнення часток, в результаті чого вони будуть коагулювати, що, в свою чергу, забезпечить збільшення ефективності їх виділення з газового потоку. При цьому подібні явища будуть багаторазово повторятися в залежності від кількості гофр на перегородці, що буде, як в установках з багатоступінчатими трубами Вєнтурі, забезпечувати необхідну ефективність очистки газу. Подібні процеси будуть мати місце і на ділянках 7'-8'-13'-12' та 8'-9'-14'-13'. В результаті на виході із ділянки каналу, яка звужується, частки стануть зкоагульованими, що забезпечить їх ефективне виділення з газового потоку при подальшому їх проходженні пропонуємого пристрою. Таким чином, в пропонуємому пристрої ефективність очистки газу збільшується за рахунок того, що до надходження в ділянку криволінійного каналу, яка розширюється, і далі в нижню частину корпусу, частки рідини, які знаходяться в газі, піддаються багаторазовому інтенсивному зіткненню та збільшенню, що забезпечує їх більш ефективне виділення з газового потоку. 5 Комп’ютерна верстка М. Ломалова 43126 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
