Спосіб виготовлення кварцових проникних матеріалів

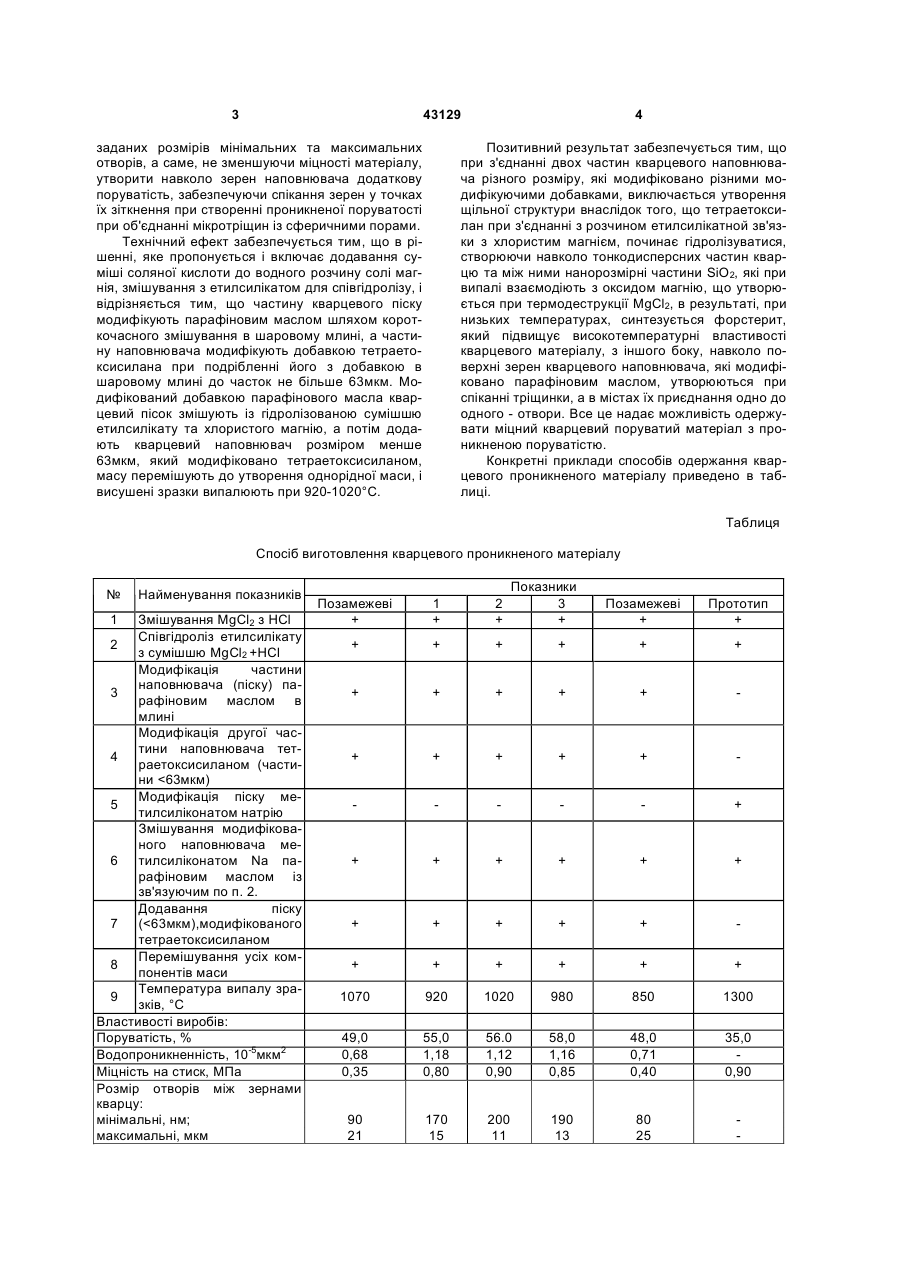

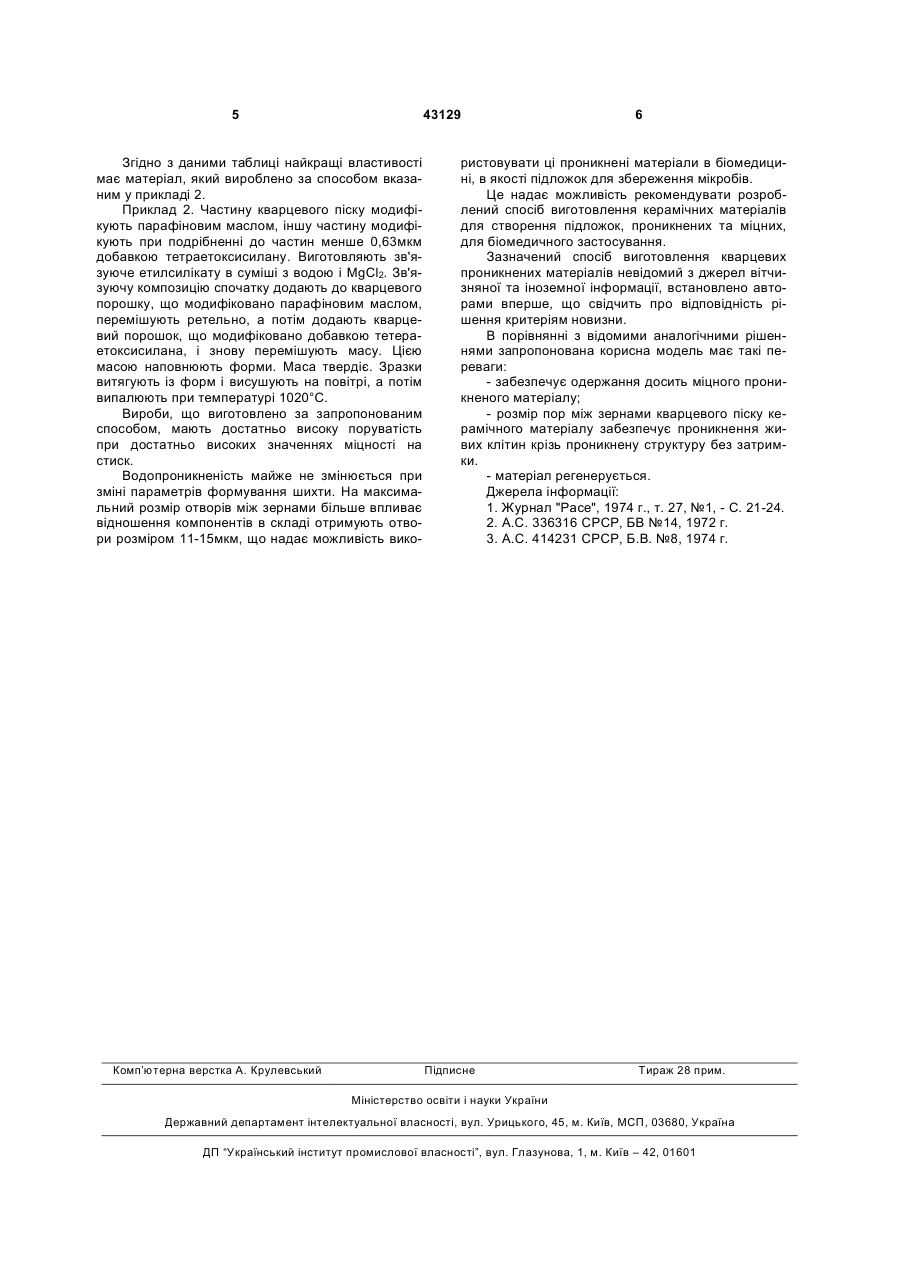

Спосіб виготовлення кварцових проникних матеріалів, який включає модифікування кварцового наповнювача добавками, підготовку суміші соляної кислоти і води з розчином солі магнію, до якої додають етилсилікат, проводять співгідроліз компонентів суміші, а потім зв'язуюче перемішують 3 43129 заданих розмірів мінімальних та максимальних отворів, а саме, не зменшуючи міцності матеріалу, утворити навколо зерен наповнювача додаткову поруватість, забезпечуючи спікання зерен у точках їх зіткнення при створенні проникненої поруватості при об'єднанні мікротріщин із сферичними порами. Технічний ефект забезпечується тим, що в рішенні, яке пропонується і включає додавання суміші соляної кислоти до водного розчину солі магнія, змішування з етилсилікатом для співгідролізу, і відрізняється тим, що частину кварцевого піску модифікують парафіновим маслом шляхом короткочасного змішування в шаровому млині, а частину наповнювача модифікують добавкою тетраетоксисилана при подрібленні його з добавкою в шаровому млині до часток не більше 63мкм. Модифікований добавкою парафінового масла кварцевий пісок змішують із гідролізованою сумішшю етилсилікату та хлористого магнію, а потім додають кварцевий наповнювач розміром менше 63мкм, який модифіковано тетраетоксисиланом, масу перемішують до утворення однорідної маси, і висушені зразки випалюють при 920-1020°С. 4 Позитивний результат забезпечується тим, що при з'єднанні двох частин кварцевого наповнювача різного розміру, які модифіковано різними модифікуючими добавками, виключається утворення щільної структури внаслідок того, що тетраетоксилан при з'єднанні з розчином етилсилікатной зв'язки з хлористим магнієм, починає гідролізуватися, створюючи навколо тонкодисперсних частин кварцю та між ними нанорозмірні частини SіO2, які при випалі взаємодіють з оксидом магнію, що утворюється при термодеструкції MgCl2, в результаті, при низьких температурах, синтезується форстерит, який підвищує високотемпературні властивості кварцевого матеріалу, з іншого боку, навколо поверхні зерен кварцевого наповнювача, які модифіковано парафіновим маслом, утворюються при спіканні тріщинки, а в містах їх приєднання одно до одного - отвори. Все це надає можливість одержувати міцний кварцевий поруватий матеріал з проникненою поруватістю. Конкретні приклади способів одержання кварцевого проникненого матеріалу приведено в таблиці. Таблиця Спосіб виготовлення кварцевого проникненого матеріалу № 1 Найменування показників Змішування MgCl2 з НСl Співгідроліз етилсилікату 2 з сумішшю MgCl2 +НСl Модифікація частини наповнювача (піску) па3 рафіновим маслом в млині Модифікація другої частини наповнювача тет4 раетоксисиланом (частини
