Формула / Реферат

Покрівельне покриття, що містить несучу конструкцію, поверхня якої оснащена тепло гідроізоляційним шаром, яке відрізняється тим, що тепло гідроізоляційний шар виконаний з піносклянних плит, які повторюють форму несучої конструкції, покладених по зовнішній, внутрішній або обох поверхнях несучої конструкції покрівлі.

Текст

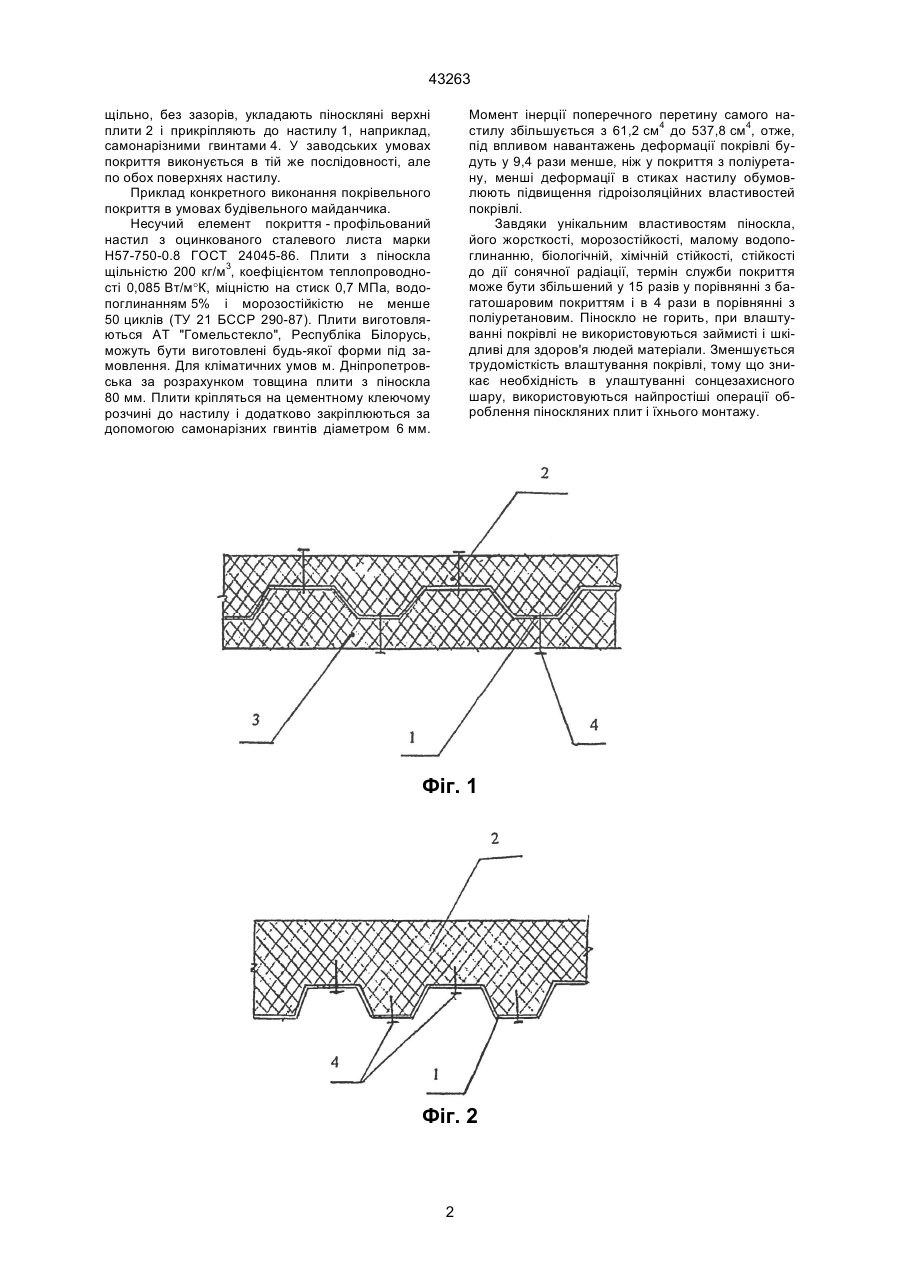

Покрівельне покриття, що містить несучу конструкцію, поверхня якої оснащена теплогідроізоляційним шаром, яке відрізняється тим, що тепло-гідроізоляційний шар виконаний з піноскляних плит, які повторюють форму несучої конструкції, покладених по зовнішній, внутрішній або обох поверхнях несучої конструкції покрівлі. (19) (21) 2001053193 (22) 14.05.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Волков Євген Іванович, Кейдалюк Олександр Євгенович, Чуприна Ігор Вікторович (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ, UA 43263 щільно, без зазорів, укладають піноскляні верхні плити 2 і прикріпляють до настилу 1, наприклад, самонарізними гвинтами 4. У заводських умовах покриття виконується в тій же послідовності, але по обох поверхнях настилу. Приклад конкретного виконання покрівельного покриття в умовах будівельного майданчика. Несучий елемент покриття - профільований настил з оцинкованого сталевого листа марки Н57-750-0.8 ГОСТ 24045-86. Плити з піноскла щільністю 200 кг/м3, коефіцієнтом теплопроводності 0,085 Вт/м°К, міцністю на стиск 0,7 МПа, водопоглинанням 5% і морозостійкістю не менше 50 циклів (ТУ 21 БССР 290-87). Плити виготовляються AT "Гомельстекло", Республіка Білорусь, можуть бути виготовлені будь-якої форми під замовлення. Для кліматичних умов м. Дніпропетровська за розрахунком товщина плити з піноскла 80 мм. Плити кріпляться на цементному клеючому розчині до настилу і додатково закріплюються за допомогою самонарізних гвинтів діаметром 6 мм. Момент інерції поперечного перетину самого настилу збільшується з 61,2 см4 до 537,8 см4, отже, під впливом навантажень деформації покрівлі будуть у 9,4 рази менше, ніж у покриття з поліуретану, менші деформації в стиках настилу обумовлюють підвищення гідроізоляційних властивостей покрівлі. Завдяки унікальним властивостям піноскла, його жорсткості, морозостійкості, малому водопоглинанню, біологічній, хімічній стійкості, стійкості до дії сонячної радіації, термін служби покриття може бути збільшений у 15 разів у порівнянні з багатошаровим покриттям і в 4 рази в порівнянні з поліуретановим. Піноскло не горить, при влаштуванні покрівлі не використовуються займисті і шкідливі для здоров'я людей матеріали. Зменшується трудомісткість влаштування покрівлі, тому що зникає необхідність в улаштуванні сонцезахисного шару, використовуються найпростіші операції оброблення піноскляних плит і їхнього монтажу. Фіг. 1 Фіг. 2 2 43263 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Roofing cover

Автори англійською

Volkov Yevhen Ivanovych, Keidaliuk Oleksandr Yevhenovych, Chupryna Ihor Viktorovych

Назва патенту російською

Кровельное покрытие

Автори російською

Волков Евгений Иванович, Кейдалюк Александр Евгеньевич, Чуприна Игорь Викторович

МПК / Мітки

МПК: E04D 11/00

Мітки: покриття, покрівельне
