Апарат зовнішньої фіксації

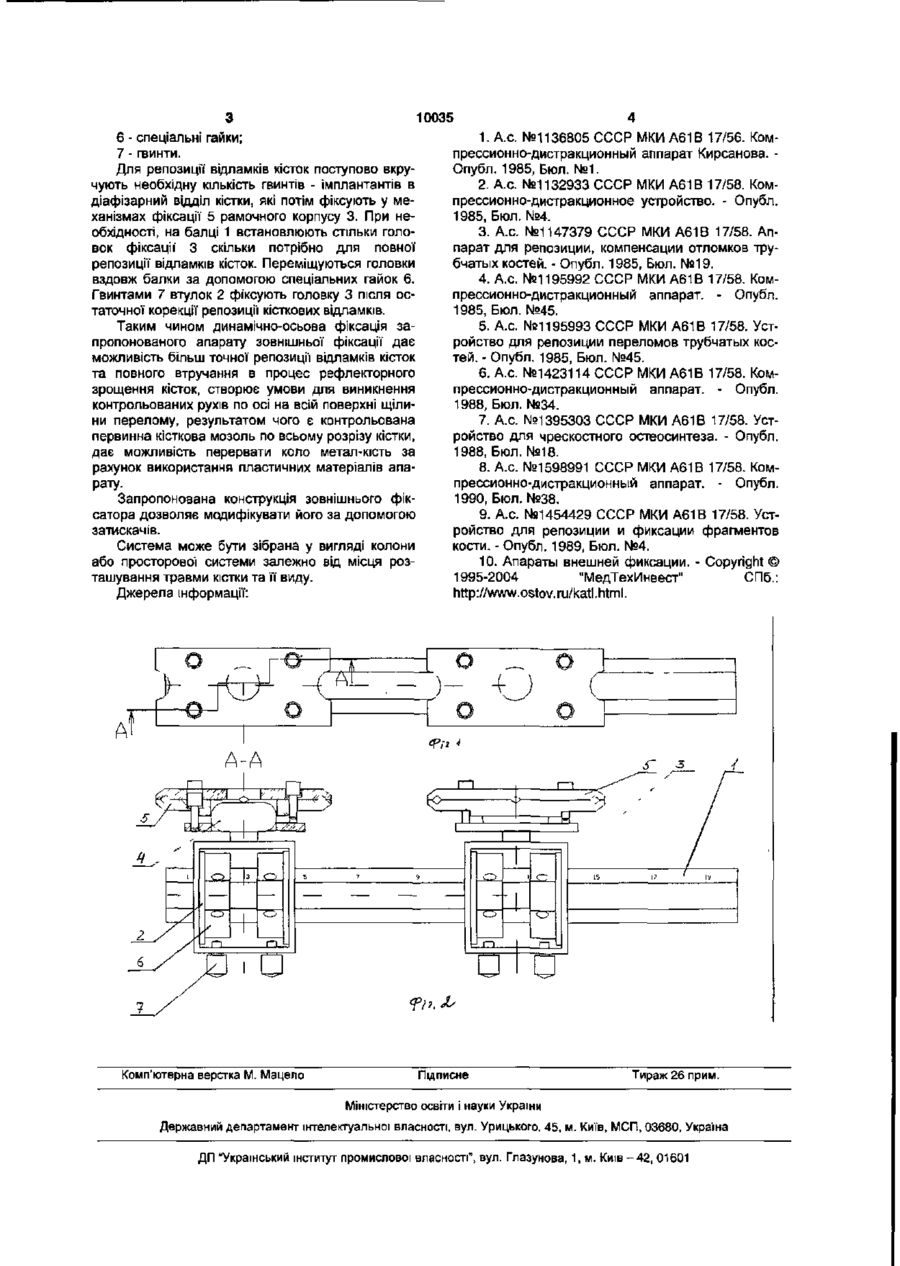

Апарат зовнішньої фіксації, який складається з несучої балки механізмів зовнішньої фіксації, механізмів фіксації імплантата, який відрізняється тим, що несуча балка має хрестоподібний профіль з різьбою, на якій за допомогою втулок із пластичного матеріалу, що мають хрестоподібні отвори, розташовано декілька механізмів зовнішньої фіксації, які складені із прямокутного рамкового корпусу, оснащеного шаровою опорою, на якій з можливістю обертання розташовано механізм фіксації імплантатів, оснащений гвинтами для фіксації його положення на шаровій опорі та гвинтами для фіксації імплантатів між двома фігурними пластинами, причому прямокутний корпус виконаний з можливістю переміщення вздовж балки та фіксування положення за допомогою двох спеціальних гайок, що розташовані всередині корпусу або з його боків і виконані з отворами для фіксації гвинтами. Апарат відноситься до медичної техніки, зокрема до апаратів лікування переломів трубчастих кісток, в тому числі і складних переломів зі зміщенням відламків кісток. Відомі компресійно-дистракційні апарати [1, 2, З, 4, 5, 6, 7, 8, 9] по типу Ілізарова Г.А., до складу яких входять кільця, напівкільця, кільцеві опори, які з'єднані дистракційними стержнями, спеціальні утримувачі зі спицями. Апарати дозволяють репонувати відламки трубчастих кісток, але досить суттєво травмують м'які тканини та утворюють незручності для хворого. Відомі апарати зовнішньої фіксації [9, 10], які мають нерухому і рухому рами ком пресі й нодистракційного вигляду, різьбові штанги, шарнір, що кріпиться на нерухомій рамі, та черезкісткові різьбові стержні, що встановлені на рамах При цьому черезкісткові стержні рухомої рами виконані шарнірними з можливістю обертання вісі робочої частини відносно кріпильної та встановлені на рамі за допомогою кареток з поперечними різьбовими направляючими, але комплекти важкі і не дають потрібну точність репозиції відламків кісток. Найбільш близькими є апарати зовнішньої фіксації (Росія) [10] типу МКЦ-01, КСАУ-01, які теж мають різьбову штангу, балку, повзуни, фіксуючі муфти, стержні для остеосинтезу, фіксатори. Недоліком цього апарату є його важка вага та недостатня точність репозиції відламків кісток. Завданням корисної моделі є розробка більш компактного апарату, збільшення точності репозиції відламків кісток та можливість повного втручання в процес рефлекторного зрощення кісток. Поставлене завдання вирішується за рахунок того, що несуча балка має хрестоподібний профіль, на якій за допомогою втулок, виконаних із пластичного матеріалу, що мають хрестоподібні отвори, розташовано декілька механізмів зовнішньої фіксації, які складаються Із прямокутно подібного рамочного корпусу, оснащеного шаровою опорою, на якій з можливістю обертання розташовано механізм фіксації імплантантів, який оснащений гвинтами для фіксації його положення на шаровій опорі та гвинтами для фіксації імплантантів між двома фігурними пластинами, причому прямокутно подібний корпус переміщується вздовж балки та фіксує своє положення за допомогою двох спеціальних гайок, що розташовані всередині корпусу або з його боків, і виконаних з отворами для їх фіксації' гвинтами. На ФІг.1,2 представлено апарат зовнішньої фіксації, в якому: 1 - балка, яка має хрестоподібний профіль; 2 - втулки з пластичного матеріалу; 3 - рамочний корпус (головка); 4 - шарова опора; 5 - механізм фіксації імплантантів; ю со О) 10035 6 - спеціальні гайки; 7 - гвинти. Для репозиції відламків кісток поступово вкручують необхідну кількість гвинтів - імплантантів в діафізарний відділ кістки, які потім фіксують у механізмах фіксації 5 рамочного корпусу 3. При необхідності, на балці 1 встановлюють стільки головок фіксації' 3 скільки потрібно для повної репозиції відламків кісток. Переміщуються головки вздовж балки за допомогою спеціальних гайок 6. Гвинтами 7 втулок 2 фіксують головку 3 після остаточної корекції репозиції кісткових відламків. Таким чином динамічно-осьова фіксація запропонованого апарату зовнішньої фіксації дає можливість більш точної репозиції відламків кісток та повного втручання в процес рефлекторного зрощення кісток, створює умови для виникнення контрольованих рухів по осі на всій поверхні щілини перелому, результатом чого є контрольована первинна кісткова мозоль по всьому розрізу кістки, дає можливість перервати коло метал-кють за рахунок використання пластичних матеріалів апарату. Запропонована конструкція зовнішнього фіксатора дозволяє модифікувати його за допомогою затискачів. Система може бути зібрана у вигляді колони або просторової системи залежно від місця розташування травми кістки та її виду. Джерела інформації: Комп'ютерна верстка М. Мацело 1. А.с. №1136805 СССР МКИ А61В 17/56. Компрессионно-дистракционный аппарат Кирсанова. Опубл. 1985, Бюл. №1. 2. А.с. №1132933 СССР МКИ А61В 17/58. Компрессионно-дистракционное устройство. - Опубл. 1985, Бюл. №4. 3. А.с. №1147379 СССР МКИ А61В 17/58. Аппарат для репозиции, компенсации отломков трубчатых костей. - Опубл. 1985, Бюл. №19. 4. А.с. №1195992 СССР МКИ А61В 17/58. Компрессионно-дистракционный аппарат. - Опубл. 1985, Бюл. №45. 5. А.с. №1195993 СССР МКИ А61В 17/58. Устройство для репозиции переломов трубчатых костей. - Опубл. 1985, Бюл. №45. 6. А.с. №1423114 СССР МКИ А61В 17/58. Компрессионно-дистракционный аппарат. - Опубл. 1988, Бюл. №34. 7. А.с. №1395303 СССР МКИ А61В 17/58. Устройство для чрескостного остеосинтеза. - Опубл. 1988, Бюл. №18. 8. А.с. №1598991 СССР МКИ А61В 17/58. Компрессионно-дистракционный аппарат. - Опубл. 1990, Бюл. №38. 9. А.с. №1454429 СССР МКИ А61В 17/58. Устройство для репозиции и фиксации фрагментов кости. - Опубл. 1989, Бюл. №4. 10. Апараты внешней фиксации. - Copyright © 1995-2004 "МедТех Инвест" СПб.: http://www.ostov.ru/katl.html. Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
