Покриття, що трансформується

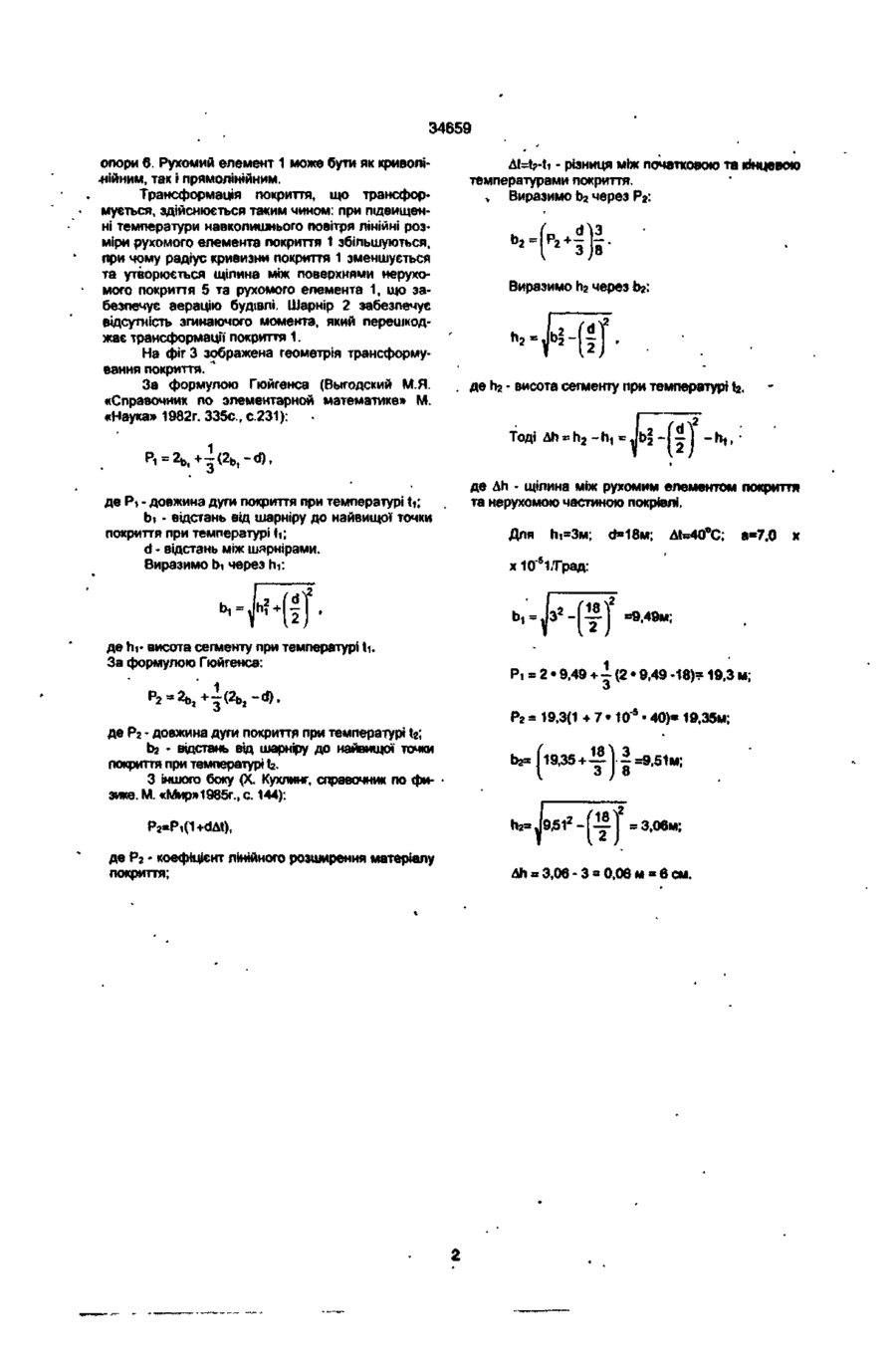

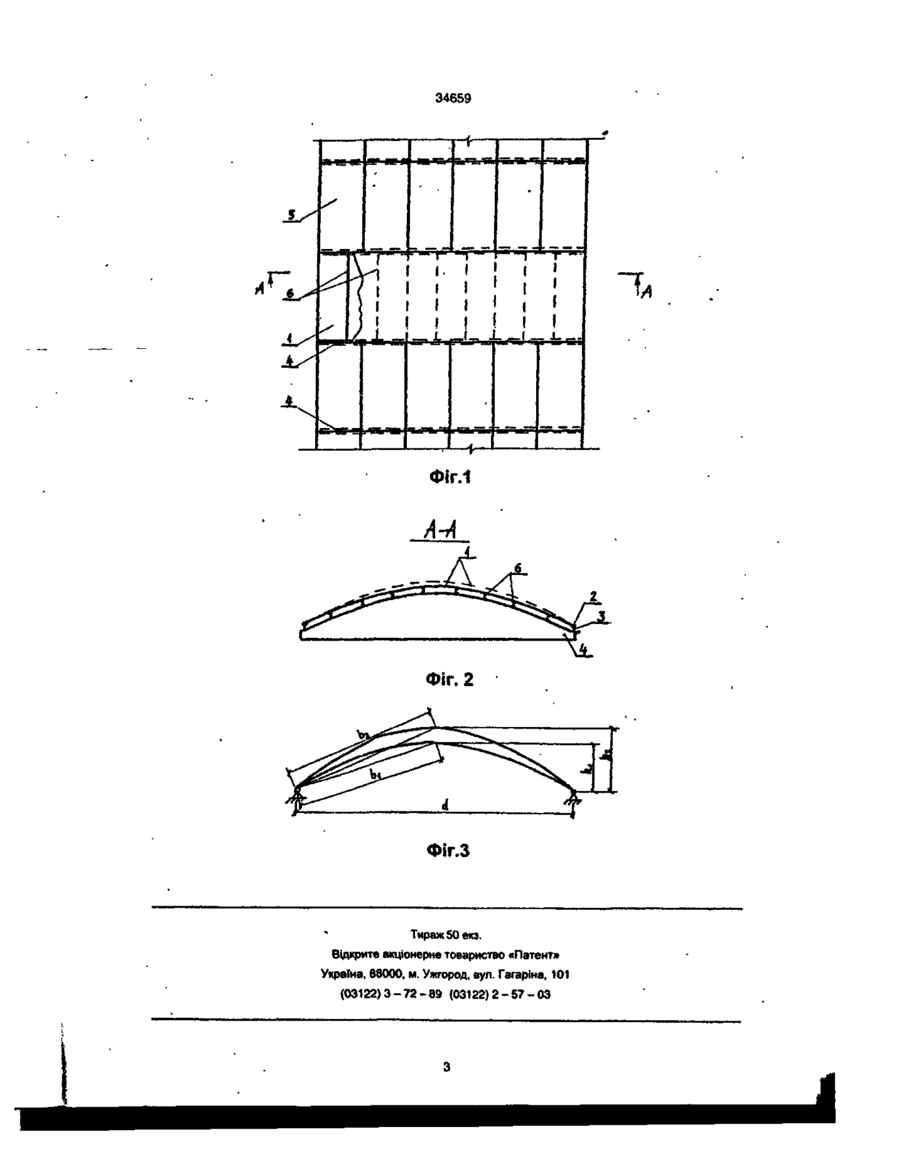

Покриття, що трансформується, яке містить шарнірно закріплений рухомий елемент покриття, яке відрізняється тим, що містить закріплений нерухомий елемент, а шарнірно закріплений з обох боків рухомий елемент виконано з матеріалу, ЛІНІЙНІ розміри якого при ЗМІНІ температури суттєво ЗМІНЮЮТЬСЯ До основи винаходу поставлено задачу удосконалення покриття що трансформується, за рахунок використання матеріалів, які суттєво деформуються під впливом підвищених температур, а також за рахунок форми та компоновки покриття, що дозволяють використовувати цю властивість « забезпечити технічний результат при використанні винаходу Поставлену задачу вирішують тим, що покриття, що трансформується, яке містить шарнірно закріплений з обох боків рухомий елемент покриття згідно винаходу містить закріплений нерухомий елемент а шарнірно закріплений рухомий елемент виконано з матеріалу (наприклад вініпласту), ЛІНІЙНІ розміри якого при ЗМІНІ температури суттєво змінюються Між сукупністю суттєвих ознак винаходу та технічним результатом існує причинно-наслідковий зв'язок виготовлення покриття, що трансформується, з матеріалу, що має достатньо великий коефіцієнт ЛІНІЙНОГО розширення, дозволить при підвищенні температури за рахунок розширення рухомого елемента покриття та шарнірного закріплення одержати щілину для аерації між рухомим елементом покриття та нерухомим елементом покрівлі, що дозволяє спростити конструкцію, поліпшити її експлуатаційні характеристики Винахід що заявляється проілюстровано графічним матеріалом на фіг 1 зображено фрагмент покриття будівлі у плані, на фіг 2 - розріз покриття, що трансформується Шарнірно закріплений рухомий елемент покриття, що трансформується 1, з'єднано за допомогою шарнірів 2 з опорами 3 На несучі конструкції покриття 4 укладено нерухоме покриття покрівлі 5 Рухомий елемент покриття 1 додатково опирається на 0> Ю (О СО ф 34659 опори в. Рухомий елемент 1 може бути як криволінійним, так і прямолінійним. Трансформація покриття, що трансформується, здійснюється таким чином: при підвищенні температури навколишнього повітря лінійні розміри рухомого елемента покриття 1 збільшуються, при чому радіус кривизни покриття 1 зменшується та утворюється щілина між поверхнями нерухомого покриття 5 та рухомого елемента 1, що забезпечує аерацію будівлі. Шарнір 2 забезпечує відсутність згинаючого момента, який перешкоджає трансформації покриття 1. На фіг 3 зображена геометрія трансформування покриття." За формулою Гюйгенса (Выгодский М.Я. «Справочник по элементарной математике» М. «Наука» 1982г. 335с, с.231): At=t?-b - різниця між початковою та кінцевою температурами покриття. > Виразимо Ь2 через Рг: 3J8 Виразимо h 2 через Ьг: •Щде гіг - висота сегменту при температурі fc, - х де Рі - довжина дуги покриття при температурі t i ; bi - відстань від шарніру до найвищої точки покриття при температурі t i ; d • відстань між шарнірами. Виразимо Ьі через hi: де Ah - щілина між рухомим елементом покриття та нерухомою частиною покрівлі. Для де Рг - довжина дуги покриття при температурі к\ Ьг - відстань від шарніру до найвищої точки покриття при температурі & З Іншого боку (X. Кухлинг, справочник по физике. М. «Мир» 1985г., с 144): P2=Pi(1+dAt), де Рг - коефіцієнт лінійного розширення матеріалу покриття; At=40°C; а*7,0 х 1(Г1/Град: = де hi- висота сегменту при температурі t i . За формулою Гюйгенса: -пі.' PI f "(т - 2 • 9,49 + 1 (2 • 9,49 -18)? 19,3 м; Рг = 19,3(1 + 7 • 10'5 • 40)« 19,35м; h2=J9,512-fy>j = 3,06м; Ah = 3,06 - 3 = 0,06 м = в см. х 34659 I. ч і I ! I f __ J ФІГ.1 Фіг. 2 Фіг.З Тираж SO екз. Відкрите акціонерне товариство «Патент» Україна, 68000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
