Пристрій для дозованого видавання разових доз матеріалу із макрочастинок і змінний патрон для інгалятора

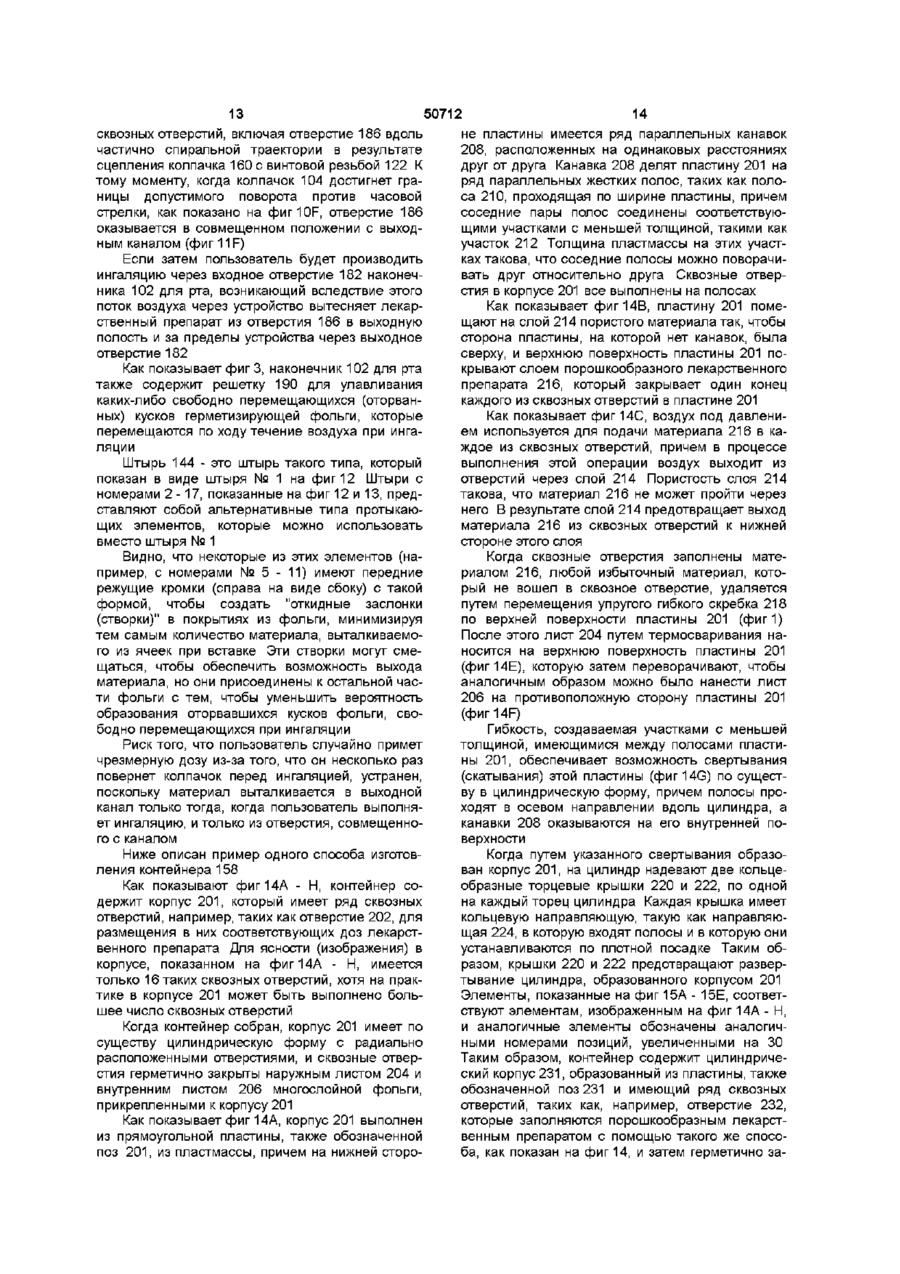

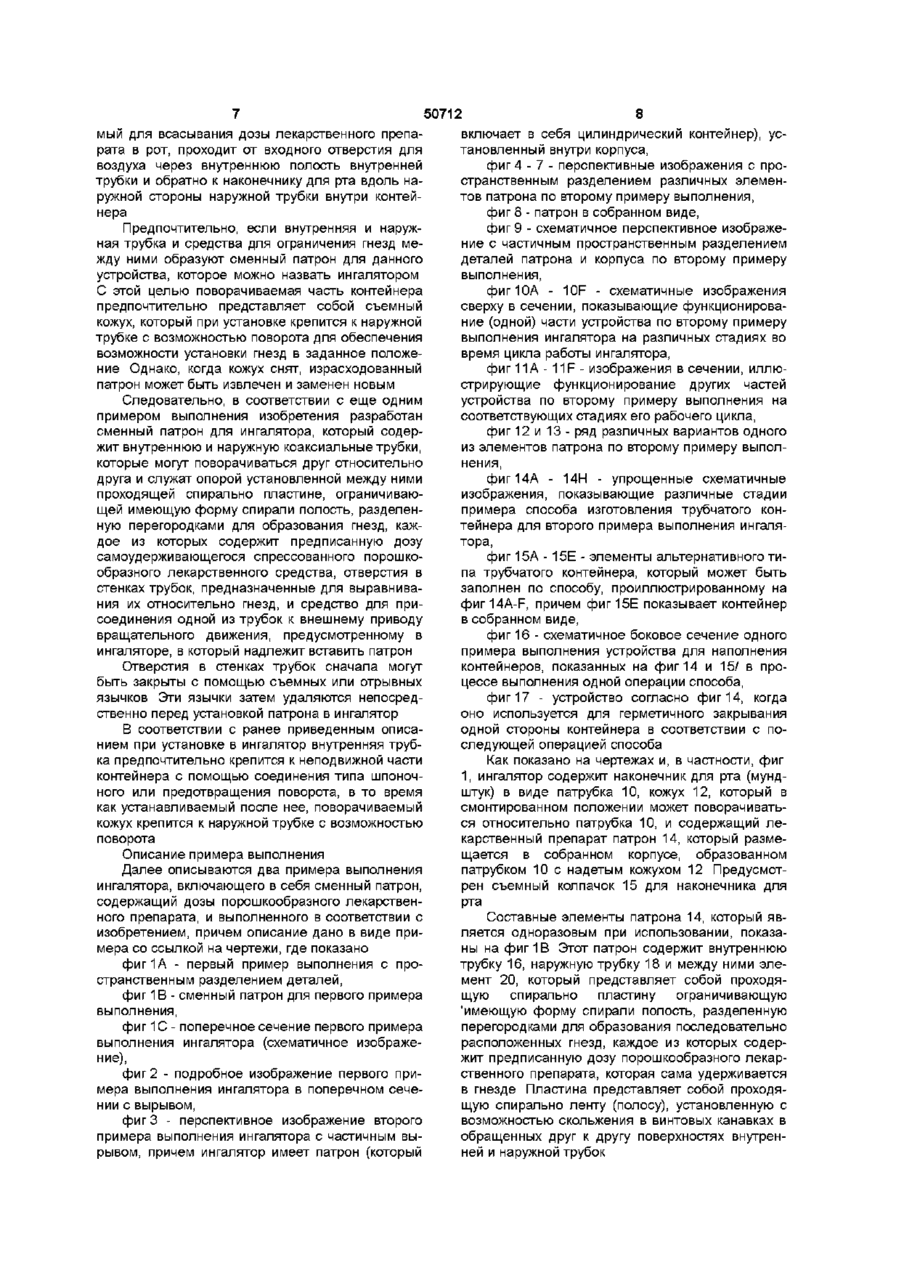

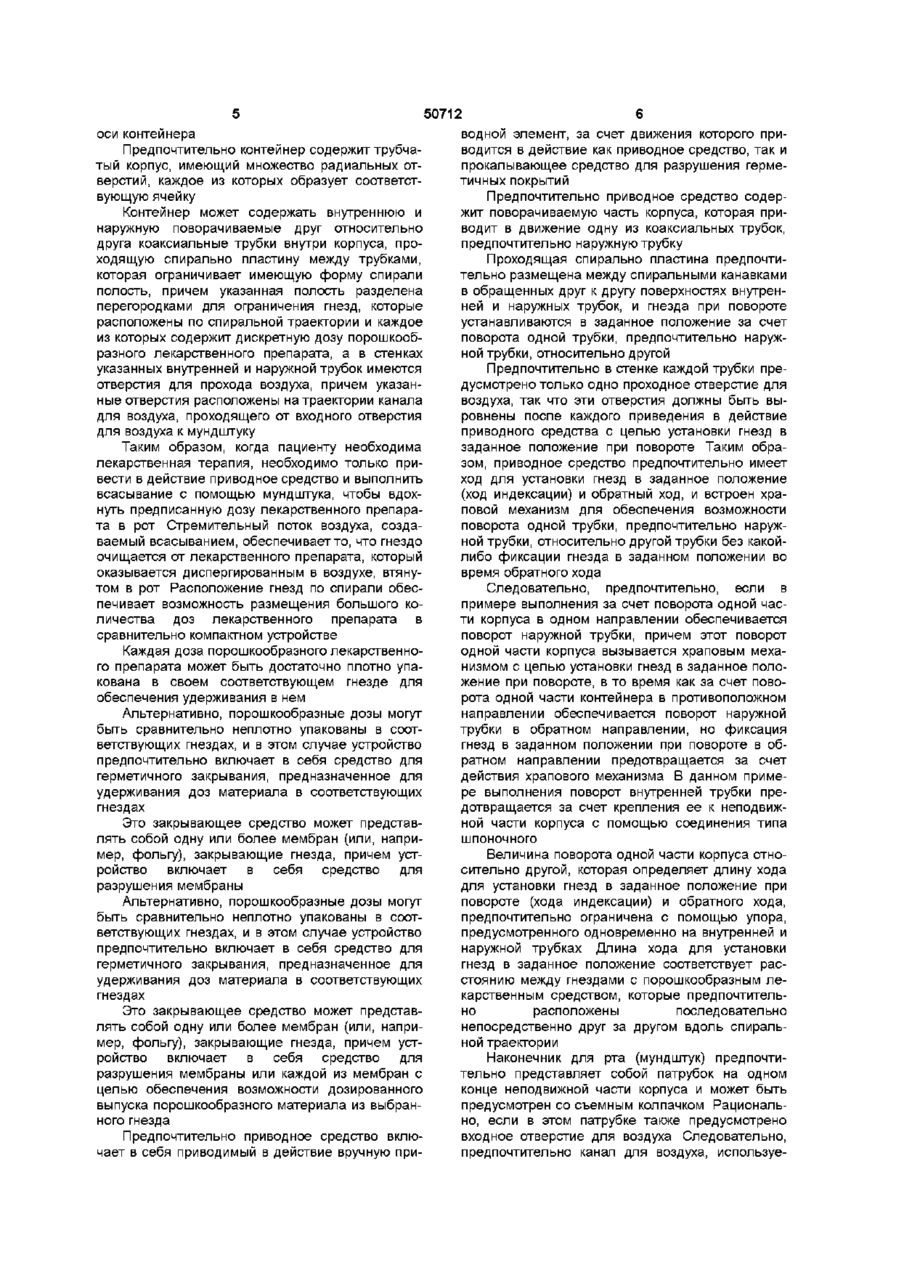

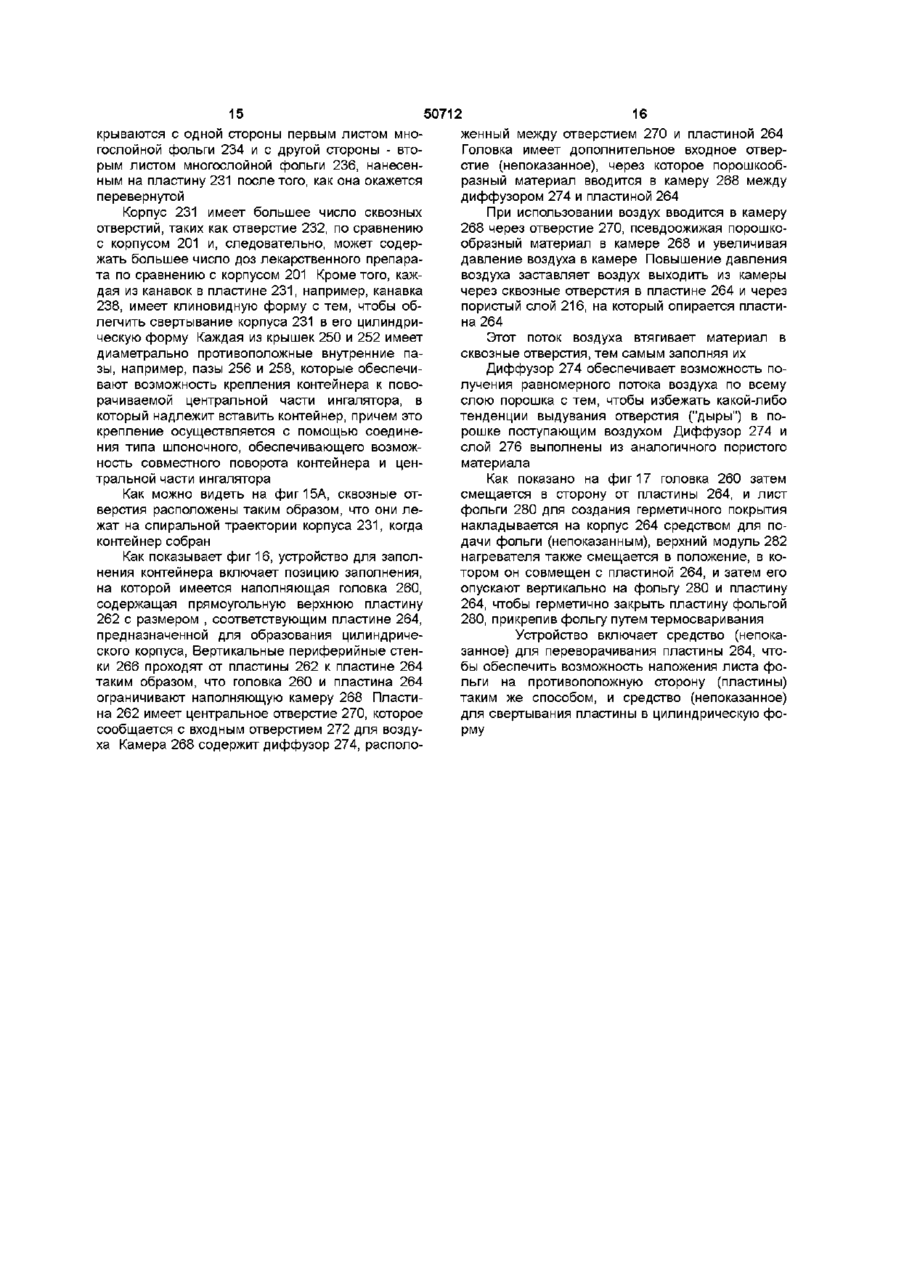

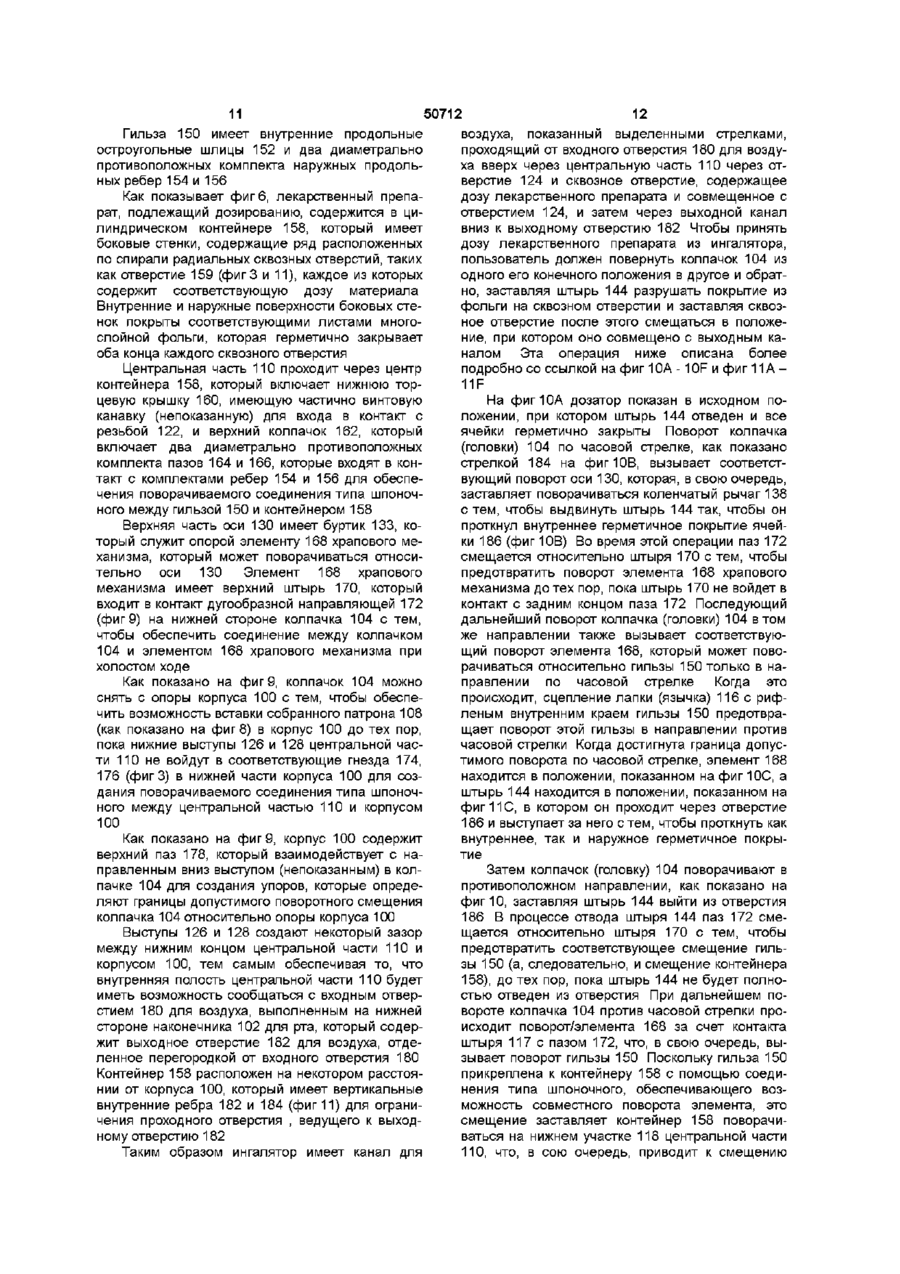

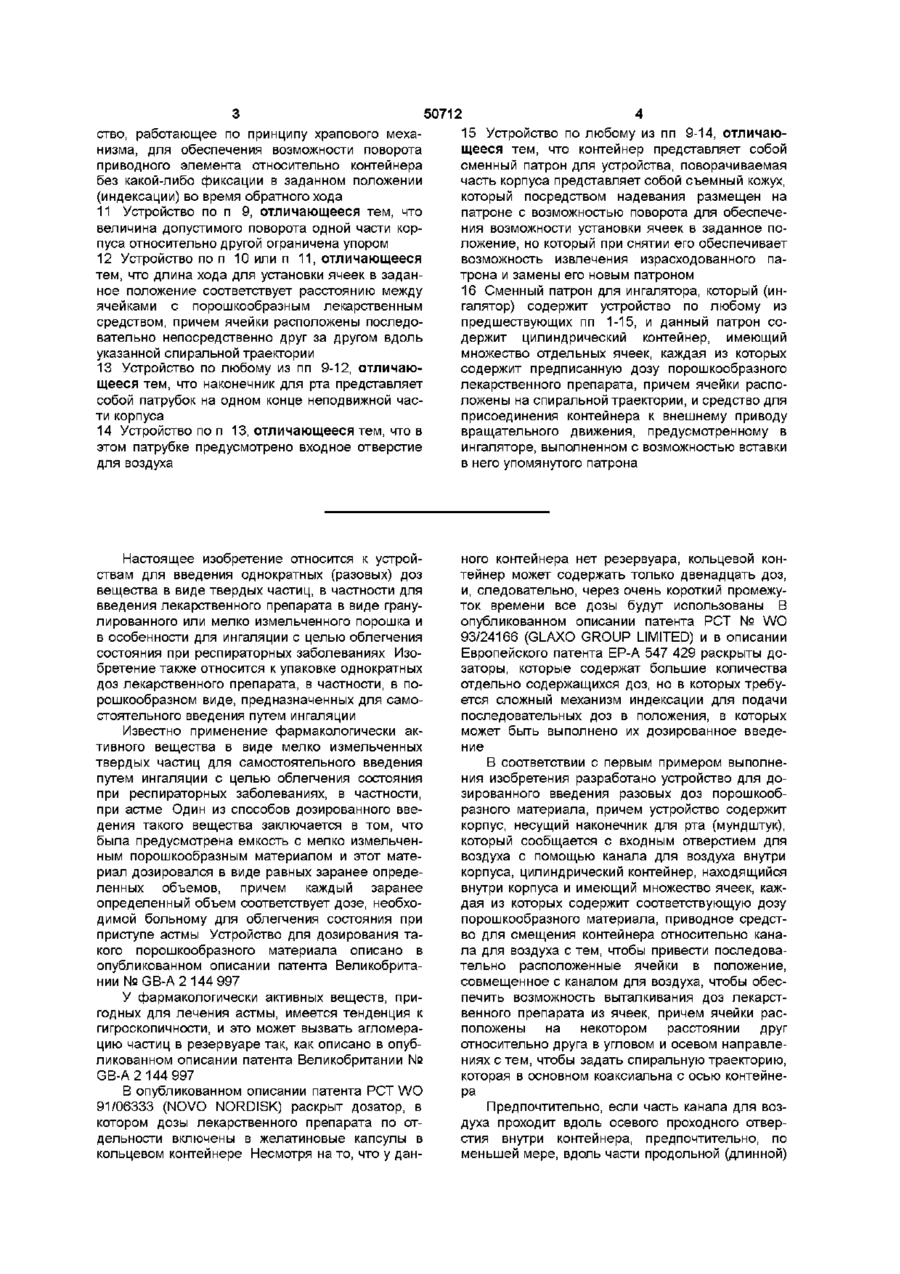

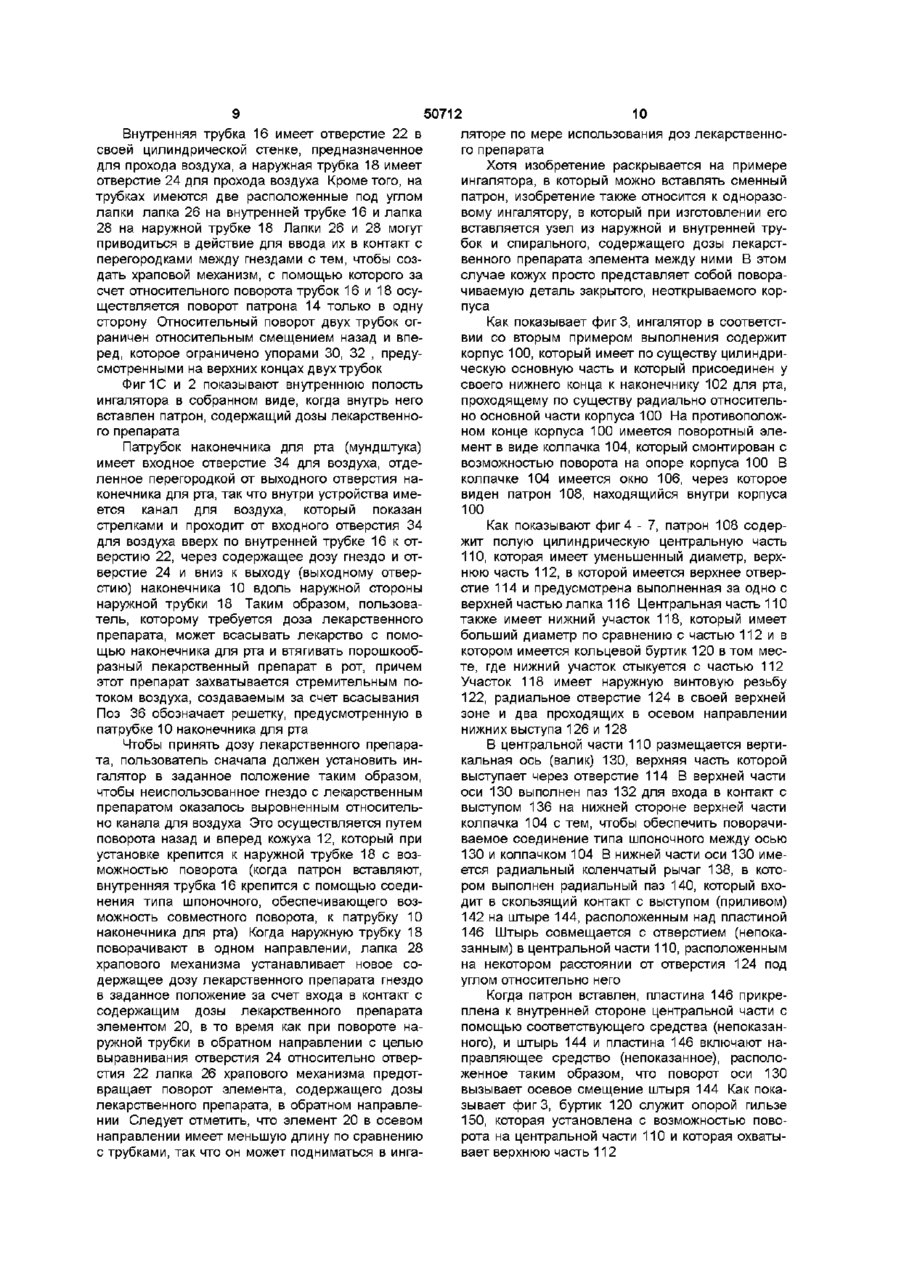

1 Устройство для дозированной выдачи разовых доз материала из макрочастиц, содержащее корпус, несущий наконечник для рта, выполненный с возможностью сообщения с входным отверстием для воздуха через канал для воздуха, выполненный внутри корпуса, цилиндрический контейнер, расположенный внутри корпуса, причем контейнер имеет множество выполненных в нем ячеек, каждая из которых содержит соответствующую дозу материала из макрочастиц, приводное средство для смещения контейнера относительно канала для воздуха, выполненное с возможностью совмещения последовательно расположенных ячеек с каналом для воздуха и с возможностью выталкивания доз лекарственного препарата из ячеек, отличающееся тем, что ячейки расположены на некотором расстоянии друг относительно друга в угловом и осевом направлениях с возможностью задания спиральной траектории, которая по существу коаксиальна с осью контейнера 2 Устройство по п 1, отличающееся тем, что часть канала для воздуха проходит вдоль аксиального проходного отверстия внутри контейнера 3 Устройство по п 2, отличающееся тем, что указанная часть канала для воздуха проходит, по меньшей мере, вдоль части продольной, длинной оси контейнера 4 Устройство по любому из пп 1-3, отличающееся тем, что контейнер содержит цилиндрический корпус, имеющий множество радиальных отверстий, каждое из которых образует соответствующую ячейку 5 Устройство по любому из пп 1-4, отличающееся тем, что контейнер содержит внутреннюю и наружную, соответственно поворачиваемые коаксиальные трубки внутри корпуса, проходящую спирально пластину между трубками, ограничивающую имеющую форму спирали полость, причем указанная полость разделена перегородками для ограничения указанных ячеек, которые расположены на спиральной траектории и каждая из которых содержит дискретную дозу порошкообразного лекарственного препарата, и отверстия для прохода воздуха в стенках внутренней и наружной трубок, причем указанные отверстия расположены на траектории канала для воздуха 6 Устройство по любому из пп 1-5, отличающееся тем, что устройство содержит средство для герметичного закрывания, предназначенное для удерживания доз материала в соответствующих ячейках 7 Устройство по п 6, отличающееся тем, что средство для герметичного закрывания представляет собой одну или более мембран, закрывающих ячейки, причем устройство содержит средство для разрушения мембраны или каждой из мембран с возможностью дозированной выдачи порошкообразного материала из заданной ячейки 8 Устройство по п 7, отличающееся тем, что приводное средство содержит общий приводимый в действие вручную приводной элемент, который за счет своего смещения приводит в действие как приводное средство, так и прокалывающее средство, предназначенное для разрушения герметичных покрытий 9 Устройство по п 7 или п 8, отличающееся тем, что приводной элемент включает в себя поворачиваемую часть корпуса 10 Устройство по п 8 или п 9, отличающееся тем, что приводной элемент имеет ход для установки ячейки в заданное положение (ход индексации) и обратный ход, и что в него включено сред О 1 О ю 50712 ство, работающее по принципу храпового механизма, для обеспечения возможности поворота приводного элемента относительно контейнера без какой-либо фиксации в заданном положении (индексации) во время обратного хода 11 Устройство по п 9, отличающееся тем, что величина допустимого поворота одной части корпуса относительно другой ограничена упором 12 Устройство по п 10 или п 11, отличающееся тем, что длина хода для установки ячеек в заданное положение соответствует расстоянию между ячейками с порошкообразным лекарственным средством, причем ячейки расположены последовательно непосредственно друг за другом вдоль указанной спиральной траектории 13 Устройство по любому из пп 9-12, отличающееся тем, что наконечник для рта представляет собой патрубок на одном конце неподвижной части корпуса 14 Устройство по п 13, отличающееся тем, что в этом патрубке предусмотрено входное отверстие для воздуха 15 Устройство по любому из пп 9-14, отличающееся тем, что контейнер представляет собой сменный патрон для устройства, поворачиваемая часть корпуса представляет собой съемный кожух, который посредством надевания размещен на патроне с возможностью поворота для обеспечения возможности установки ячеек в заданное положение, но который при снятии его обеспечивает возможность извлечения израсходованного патрона и замены его новым патроном 16 Сменный патрон для ингалятора, который (ингалятор) содержит устройство по любому из предшествующих пп 1-15, и данный патрон содержит цилиндрический контейнер, имеющий множество отдельных ячеек, каждая из которых содержит предписанную дозу порошкообразного лекарственного препарата, причем ячейки расположены на спиральной траектории, и средство для присоединения контейнера к внешнему приводу вращательного движения, предусмотренному в ингаляторе, выполненном с возможностью вставки в него упомянутого патрона Настоящее изобретение относится к устройствам для введения однократных (разовых) доз вещества в виде твердых частиц, в частности для введения лекарственного препарата в виде гранулированного или мелко измельченного порошка и в особенности для ингаляции с целью облегчения состояния при респираторных заболеваниях Изобретение также относится к упаковке однократных доз лекарственного препарата, в частности, в порошкообразном виде, предназначенных для самостоятельного введения путем ингаляции Известно применение фармакологически активного вещества в виде мелко измельченных твердых частиц для самостоятельного введения путем ингаляции с целью облегчения состояния при респираторных заболеваниях, в частности, при астме Один из способов дозированного введения такого вещества заключается в том, что была предусмотрена емкость с мелко измельченным порошкообразным материалом и этот материал дозировался в виде равных заранее определенных объемов, причем каждый заранее определенный объем соответствует дозе, необходимой больному для облегчения состояния при приступе астмы Устройство для дозирования такого порошкообразного материала описано в опубликованном описании патента Великобритании №GB-A2 144 997 ного контейнера нет резервуара, кольцевой контейнер может содержать только двенадцать доз, и, следовательно, через очень короткий промежуток времени все дозы будут использованы В опубликованном описании патента РСТ № WO 93/24166 (GLAXO GROUP LIMITED) и в описании Европейского патента ЕР-А 547 429 раскрыты дозаторы, которые содержат большие количества отдельно содержащихся доз, но в которых требуется сложный механизм индексации для подачи последовательных доз в положения, в которых может быть выполнено их дозированное введение В соответствии с первым примером выполнения изобретения разработано устройство для дозированного введения разовых доз порошкообразного материала, причем устройство содержит корпус, несущий наконечник для рта (мундштук), который сообщается с входным отверстием для воздуха с помощью канала для воздуха внутри корпуса, цилиндрический контейнер, находящийся внутри корпуса и имеющий множество ячеек, каждая из которых содержит соответствующую дозу порошкообразного материала, приводное средство для смещения контейнера относительно канала для воздуха с тем, чтобы привести последовательно расположенные ячейки в положение, совмещенное с каналом для воздуха, чтобы обеспечить возможность выталкивания доз лекарственного препарата из ячеек, причем ячейки расположены на некотором расстоянии друг относительно друга в угловом и осевом направлениях с тем, чтобы задать спиральную траекторию, которая в основном коаксиальна с осью контейнера У фармакологически активных веществ, пригодных для лечения астмы, имеется тенденция к гигроскопичности, и это может вызвать агломерацию частиц в резервуаре так, как описано в опубликованном описании патента Великобритании № GB-A2 144 997 В опубликованном описании патента РСТ WO 91/06333 (NOVO NORDISK) раскрыт дозатор, в котором дозы лекарственного препарата по отдельности включены в желатиновые капсулы в кольцевом контейнере Несмотря на то, что у дан Предпочтительно, если часть канала для воздуха проходит вдоль осевого проходного отверстия внутри контейнера, предпочтительно, по меньшей мере, вдоль части продольной (длинной) 50712 оси контейнера Предпочтительно контейнер содержит трубчатый корпус, имеющий множество радиальных отверстий, каждое из которых образует соответствующую ячейку Контейнер может содержать внутреннюю и наружную поворачиваемые друг относительно друга коаксиальные трубки внутри корпуса, проходящую спирально пластину между трубками, которая ограничивает имеющую форму спирали полость, причем указанная полость разделена перегородками для ограничения гнезд, которые расположены по спиральной траектории и каждое из которых содержит дискретную дозу порошкообразного лекарственного препарата, а в стенках указанных внутренней и наружной трубок имеются отверстия для прохода воздуха, причем указанные отверстия расположены на траектории канала для воздуха, проходящего от входного отверстия для воздуха к мундштуку Таким образом, когда пациенту необходима лекарственная терапия, необходимо только привести в действие приводное средство и выполнить всасывание с помощью мундштука, чтобы вдохнуть предписанную дозу лекарственного препарата в рот Стремительный поток воздуха, создаваемый всасыванием, обеспечивает то, что гнездо очищается от лекарственного препарата, который оказывается диспергированным в воздухе, втянутом в рот Расположение гнезд по спирали обеспечивает возможность размещения большого количества доз лекарственного препарата в сравнительно компактном устройстве Каждая доза порошкообразного лекарственного препарата может быть достаточно плотно упакована в своем соответствующем гнезде для обеспечения удерживания в нем Альтернативно, порошкообразные дозы могут быть сравнительно неплотно упакованы в соответствующих гнездах, и в этом случае устройство предпочтительно включает в себя средство для герметичного закрывания, предназначенное для удерживания доз материала в соответствующих гнездах Это закрывающее средство может представлять собой одну или более мембран (или, например, фольгу), закрывающие гнезда, причем устройство включает в себя средство для разрушения мембраны Альтернативно, порошкообразные дозы могут быть сравнительно неплотно упакованы в соответствующих гнездах, и в этом случае устройство предпочтительно включает в себя средство для герметичного закрывания, предназначенное для удерживания доз материала в соответствующих гнездах Это закрывающее средство может представлять собой одну или более мембран (или, например, фольгу), закрывающие гнезда, причем устройство включает в себя средство для разрушения мембраны или каждой из мембран с целью обеспечения возможности дозированного выпуска порошкообразного материала из выбранного гнезда Предпочтительно приводное средство включает в себя приводимый в действие вручную при водной элемент, за счет движения которого приводится в действие как приводное средство, так и прокалывающее средство для разрушения герметичных покрытий Предпочтительно приводное средство содержит поворачиваемую часть корпуса, которая приводит в движение одну из коаксиальных трубок, предпочтительно наружную трубку Проходящая спирально пластина предпочтительно размещена между спиральными канавками в обращенных друг к другу поверхностях внутренней и наружных трубок, и гнезда при повороте устанавливаются в заданное положение за счет поворота одной трубки, предпочтительно наружной трубки, относительно другой Предпочтительно в стенке каждой трубки предусмотрено только одно проходное отверстие для воздуха, так что эти отверстия должны быть выровнены после каждого приведения в действие приводного средства с целью установки гнезд в заданное положение при повороте Таким образом, приводное средство предпочтительно имеет ход для установки гнезд в заданное положение (ход индексации) и обратный ход, и встроен храповой механизм для обеспечения возможности поворота одной трубки, предпочтительно наружной трубки, относительно другой трубки без какойлибо фиксации гнезда в заданном положении во время обратного хода Следовательно, предпочтительно, если в примере выполнения за счет поворота одной части корпуса в одном направлении обеспечивается поворот наружной трубки, причем этот поворот одной части корпуса вызывается храповым механизмом с целью установки гнезд в заданное положение при повороте, в то время как за счет поворота одной части контейнера в противоположном направлении обеспечивается поворот наружной трубки в обратном направлении, но фиксация гнезд в заданном положении при повороте в обратном направлении предотвращается за счет действия храпового механизма В данном примере выполнения поворот внутренней трубки предотвращается за счет крепления ее к неподвижной части корпуса с помощью соединения типа шпоночного Величина поворота одной части корпуса относительно другой, которая определяет длину хода для установки гнезд в заданное положение при повороте (хода индексации) и обратного хода, предпочтительно ограничена с помощью упора, предусмотренного одновременно на внутренней и наружной трубках Длина хода для установки гнезд в заданное положение соответствует расстоянию между гнездами с порошкообразным лекарственным средством, которые предпочтительно расположены последовательно непосредственно друг за другом вдоль спиральной траектории Наконечник для рта (мундштук) предпочтительно представляет собой патрубок на одном конце неподвижной части корпуса и может быть предусмотрен со съемным колпачком Рационально, если в этом патрубке также предусмотрено входное отверстие для воздуха Следовательно, предпочтительно канал для воздуха, используе 50712 мыи для всасывания дозы лекарственного препарата в рот, проходит от входного отверстия для воздуха через внутреннюю полость внутренней трубки и обратно к наконечнику для рта вдоль наружной стороны наружной трубки внутри контейнера Предпочтительно, если внутренняя и наружная трубка и средства для ограничения гнезд между ними образуют сменный патрон для данного устройства, которое можно назвать ингалятором С этой целью поворачиваемая часть контейнера предпочтительно представляет собой съемный кожух, который при установке крепится к наружной трубке с возможностью поворота для обеспечения возможности установки гнезд в заданное положение Однако, когда кожух снят, израсходованный патрон может быть извлечен и заменен новым Следовательно, в соответствии с еще одним примером выполнения изобретения разработан сменный патрон для ингалятора, который содержит внутреннюю и наружную коаксиальные трубки, которые могут поворачиваться друг относительно друга и служат опорой установленной между ними проходящей спирально пластине, ограничивающей имеющую форму спирали полость, разделенную перегородками для образования гнезд, каждое из которых содержит предписанную дозу самоудерживающегося спрессованного порошкообразного лекарственного средства, отверстия в стенках трубок, предназначенные для выравнивания их относительно гнезд, и средство для присоединения одной из трубок к внешнему приводу вращательного движения, предусмотренному в ингаляторе, в который надлежит вставить патрон Отверстия в стенках трубок сначала могут быть закрыты с помощью съемных или отрывных язычков Эти язычки затем удаляются непосредственно перед установкой патрона в ингалятор В соответствии с ранее приведенным описанием при установке в ингалятор внутренняя трубка предпочтительно крепится к неподвижной части контейнера с помощью соединения типа шпоночного или предотвращения поворота, в то время как устанавливаемый после нее, поворачиваемый кожух крепится к наружной трубке с возможностью поворота Описание примера выполнения Далее описываются два примера выполнения ингалятора, включающего в себя сменный патрон, содержащий дозы порошкообразного лекарственного препарата, и выполненного в соответствии с изобретением, причем описание дано в виде примера со ссылкой на чертежи, где показано фиг1А - первый пример выполнения с пространственным разделением деталей, фиг 1В - сменный патрон для первого примера выполнения, фиг 1С - поперечное сечение первого примера выполнения ингалятора (схематичное изображение), фиг 2 - подробное изображение первого примера выполнения ингалятора в поперечном сечении с вырывом, фигЗ - перспективное изображение второго примера выполнения ингалятора с частичным вырывом, причем ингалятор имеет патрон (который 8 включает в себя цилиндрический контейнер), установленный внутри корпуса, фиг 4 - 7 - перспективные изображения с пространственным разделением различных элементов патрона по второму примеру выполнения, фиг 8 - патрон в собранном виде, фиг 9 - схематичное перспективное изображение с частичным пространственным разделением деталей патрона и корпуса по второму примеру выполнения, фиг 10А - 10F - схематичные изображения сверху в сечении, показывающие функционирование (одной) части устройства по второму примеру выполнения ингалятора на различных стадиях во время цикла работы ингалятора, фиг 11А - 11F - изображения в сечении, иллюстрирующие функционирование других частей устройства по второму примеру выполнения на соответствующих стадиях его рабочего цикла, фиг 12 и 13 - ряд различных вариантов одного из элементов патрона по второму примеру выполнения, фиг 14А - 14Н - упрощенные схематичные изображения, показывающие различные стадии примера способа изготовления трубчатого контейнера для второго примера выполнения ингалятора, фиг 15А - 15Е - элементы альтернативного типа трубчатого контейнера, который может быть заполнен по способу, проиллюстрированному на фиг14А-Р, причем фиг15Е показывает контейнер в собранном виде, фиг 16 - схематичное боковое сечение одного примера выполнения устройства для наполнения контейнеров,показанных на фиг 14 и 15/ в процессе выполнения одной операции способа, фиг 17 - устройство согласно фиг 14, когда оно используется для герметичного закрывания одной стороны контейнера в соответствии с последующей операцией способа Как показано на чертежах и, в частности, фиг 1, ингалятор содержит наконечник для рта (мундштук) в виде патрубка 10, кожух 12, который в смонтированном положении может поворачиваться относительно патрубка 10, и содержащий лекарственный препарат патрон 14, который размещается в собранном корпусе, образованном патрубком 10 с надетым кожухом 12 Предусмотрен съемный колпачок 15 для наконечника для рта Составные элементы патрона 14, который является одноразовым при использовании, показаны на фиг1В Этот патрон содержит внутреннюю трубку 16, наружную трубку 18 и между ними элемент 20, который представляет собой проходящую спирально пластину ограничивающую 'имеющую форму спирали полость, разделенную перегородками для образования последовательно расположенных гнезд, каждое из которых содержит предписанную дозу порошкообразного лекарственного препарата, которая сама удерживается в гнезде Пластина представляет собой проходящую спирально ленту (полосу), установленную с возможностью скольжения в винтовых канавках в обращенных друг к другу поверхностях внутренней и наружной трубок 50712 10 ляторе по мере использования доз лекарственного препарата Хотя изобретение раскрывается на примере ингалятора, в который можно вставлять сменный патрон, изобретение также относится к одноразовому ингалятору, в который при изготовлении его вставляется узел из наружной и внутренней трубок и спирального, содержащего дозы лекарственного препарата элемента между ними В этом случае кожух просто представляет собой поворачиваемую деталь закрытого, неоткрываемого корпуса Как показывает фигЗ, ингалятор в соответствии со вторым примером выполнения содержит корпус 100, который имеет по существу цилиндрическую основную часть и который присоединен у своего нижнего конца к наконечнику 102 для рта, Фиг 1С и 2 показывают внутреннюю полость проходящему по существу радиально относительингалятора в собранном виде, когда внутрь него но основной части корпуса 100 На противоположвставлен патрон, содержащий дозы лекарственноном конце корпуса 100 имеется поворотный элего препарата мент в виде колпачка 104, который смонтирован с Патрубок наконечника для рта (мундштука) возможностью поворота на опоре корпуса 100 В имеет входное отверстие 34 для воздуха, отдеколпачке 104 имеется окно 106, через которое ленное перегородкой от выходного отверстия навиден патрон 108, находящийся внутри корпуса конечника для рта, так что внутри устройства име100 ется канал для воздуха, который показан стрелками и проходит от входного отверстия 34 Как показывают фиг 4 - 7, патрон 108 содердля воздуха вверх по внутренней трубке 16 к отжит полую цилиндрическую центральную часть верстию 22, через содержащее дозу гнездо и от110, которая имеет уменьшенный диаметр, верхверстие 24 и вниз к выходу (выходному отвернюю часть 112, в которой имеется верхнее отверстию) наконечника 10 вдоль наружной стороны стие 114 и предусмотрена выполненная за одно с наружной трубки 18 Таким образом, пользоваверхней частью лапка 116 Центральная часть 110 тель, которому требуется доза лекарственного также имеет нижний участок 118, который имеет препарата, может всасывать лекарство с помобольший диаметр по сравнению с частью 112 и в щью наконечника для рта и втягивать порошкообкотором имеется кольцевой буртик 120 в том месразный лекарственный препарат в рот, причем те, где нижний участок стыкуется с частью 112 этот препарат захватывается стремительным поУчасток 118 имеет наружную винтовую резьбу током воздуха, создаваемым за счет всасывания 122, радиальное отверстие 124 в своей верхней Поз 36 обозначает решетку, предусмотренную в зоне и два проходящих в осевом направлении патрубке 10 наконечника для рта нижних выступа 126 и 128 Чтобы принять дозу лекарственного препараВ центральной части 110 размещается вертита, пользователь сначала должен установить инкальная ось (валик) 130, верхняя часть которой галятор в заданное положение таким образом, выступает через отверстие 114 В верхней части чтобы неиспользованное гнездо с лекарственным оси 130 выполнен паз 132 для входа в контакт с препаратом оказалось выровненным относительвыступом 136 на нижней стороне верхней части но канала для воздуха Это осуществляется путем колпачка 104 с тем, чтобы обеспечить поворачиповорота назад и вперед кожуха 12, который при ваемое соединение типа шпоночного между осью установке крепится к наружной трубке 18 с воз130 и колпачком 104 В нижней части оси 130 имеможностью поворота (когда патрон вставляют, ется радиальный коленчатый рычаг 138, в котовнутренняя трубка 16 крепится с помощью соедиром выполнен радиальный паз 140, который вхонения типа шпоночного, обеспечивающего воздит в скользящий контакт с выступом (приливом) можность совместного поворота, к патрубку 10 142 на штыре 144, расположенным над пластиной наконечника для рта) Когда наружную трубку 18 146 Штырь совмещается с отверстием (непокаповорачивают в одном направлении, лапка 28 занным) в центральной части 110, расположенным храпового механизма устанавливает новое сона некотором расстоянии от отверстия 124 под держащее дозу лекарственного препарата гнездо углом относительно него в заданное положение за счет входа в контакт с Когда патрон вставлен, пластина 146 прикресодержащим дозы лекарственного препарата плена к внутренней стороне центральной части с элементом 20, в то время как при повороте напомощью соответствующего средства (непоказанружной трубки в обратном направлении с целью ного), и штырь 144 и пластина 146 включают навыравнивания отверстия 24 относительно отверправляющее средство (непоказанное), располостия 22 лапка 26 храпового механизма предотженное таким образом, что поворот оси 130 вращает поворот элемента, содержащего дозы вызывает осевое смещение штыря 144 Как покалекарственного препарата, в обратном направлезывает фигЗ, буртик 120 служит опорой гильзе нии Следует отметить, что элемент 20 в осевом 150, которая установлена с возможностью повонаправлении имеет меньшую длину по сравнению рота на центральной части 110 и которая охватыс трубками, так что он может подниматься в ингавает верхнюю часть 112 Внутренняя трубка 16 имеет отверстие 22 в своей цилиндрической стенке, предназначенное для прохода воздуха, а наружная трубка 18 имеет отверстие 24 для прохода воздуха Кроме того, на трубках имеются две расположенные под углом лапки лапка 26 на внутренней трубке 16 и лапка 28 на наружной трубке 18 Лапки 26 и 28 могут приводиться в действие для ввода их в контакт с перегородками между гнездами с тем, чтобы создать храповой механизм, с помощью которого за счет относительного поворота трубок 16 и 18 осуществляется поворот патрона 14 только в одну сторону Относительный поворот двух трубок ограничен относительным смещением назад и вперед, которое ограничено упорами 30, 32 , предусмотренными на верхних концах двух трубок 12 11 50712 Гильза 150 имеет внутренние продольные воздуха, показанный выделенными стрелками, остроугольные шлицы 152 и два диаметрально проходящий от входного отверстия 180 для воздупротивоположных комплекта наружных продольха вверх через центральную часть 110 через отных ребер 154 и 156 верстие 124 и сквозное отверстие, содержащее дозу лекарственного препарата и совмещенное с Как показывает фиг 6, лекарственный препаотверстием 124, и затем через выходной канал рат, подлежащий дозированию, содержится в цивниз к выходному отверстию 182 Чтобы принять линдрическом контейнере 158, который имеет дозу лекарственного препарата из ингалятора, боковые стенки, содержащие ряд расположенных пользователь должен повернуть колпачок 104 из по спирали радиальных сквозных отверстий, таких одного его конечного положения в другое и обраткак отверстие 159 (фигЗ и 11), каждое из которых но, заставляя штырь 144 разрушать покрытие из содержит соответствующую дозу материала фольги на сквозном отверстии и заставляя сквозВнутренние и наружные поверхности боковых стеное отверстие после этого смещаться в положенок покрыты соответствующими листами многоние, при котором оно совмещено с выходным каслойной фольги, которая герметично закрывает налом Эта операция ниже описана более оба конца каждого сквозного отверстия подробно со ссылкой на фиг 10А - 10F и фиг 11А — Центральная часть 110 проходит через центр 11F контейнера 158, который включает нижнюю тор цевую крышку 160, имеющую частично винтовую канавку (непоказанную) для входа в контакт с резьбой 122, и верхний колпачок 162, который включает два диаметрально противоположных комплекта пазов 164 и 166, которые входят в контакт с комплектами ребер 154 и 156 для обеспечения поворачиваемого соединения типа шпоночного между гильзой 150 и контейнером 158 Верхняя часть оси 130 имеет буртик 133, который служит опорой элементу 168 храпового механизма, который может поворачиваться относительно оси 130 Элемент 168 храпового механизма имеет верхний штырь 170, который входит в контакт дугообразной направляющей 172 (фиг 9) на нижней стороне колпачка 104 с тем, чтобы обеспечить соединение между колпачком 104 и элементом 168 храпового механизма при холостом ходе Как показано на фиг 9, колпачок 104 можно снять с опоры корпуса 100 с тем, чтобы обеспечить возможность вставки собранного патрона 108 (как показано на фиг 8) в корпус 100 до тех пор, пока нижние выступы 126 и 128 центральной части 110 не войдут в соответствующие гнезда 174, 176 (фигЗ) в нижней части корпуса 100 для создания поворачиваемого соединения типа шпоночного между центральной частью 110 и корпусом 100 Как показано на фиг 9, корпус 100 содержит верхний паз 178, который взаимодействует с направленным вниз выступом (непоказанным) в колпачке 104 для создания упоров, которые определяют границы допустимого поворотного смещения колпачка 104 относительно опоры корпуса 100 Выступы 126 и 128 создают некоторый зазор между нижним концом центральной части 110 и корпусом 100, тем самым обеспечивая то, что внутренняя полость центральной части 110 будет иметь возможность сообщаться с входным отверстием 180 для воздуха, выполненным на нижней стороне наконечника 102 для рта, который содержит выходное отверстие 182 для воздуха, отделенное перегородкой от входного отверстия 180 Контейнер 158 расположен на некотором расстоянии от корпуса 100, который имеет вертикальные внутренние ребра 182 и 184 (фиг 11) для ограничения проходного отверстия , ведущего к выходному отверстию 182 Таким образом ингалятор имеет канал для На фигЮА дозатор показан в исходном положении, при котором штырь 144 отведен и все ячейки герметично закрыты Поворот колпачка (головки) 104 по часовой стрелке, как показано стрелкой 184 на фиг 10В, вызывает соответствующий поворот оси 130, которая, в свою очередь, заставляет поворачиваться коленчатый рычаг 138 с тем, чтобы выдвинуть штырь 144 так, чтобы он проткнул внутреннее герметичное покрытие ячейки 186 (фиг 10В) Во время этой операции паз 172 смещается относительно штыря 170 с тем, чтобы предотвратить поворот элемента 168 храпового механизма до тех пор, пока штырь 170 не войдет в контакт с задним концом паза 172 Последующий дальнейший поворот колпачка (головки) 104 втом же направлении также вызывает соответствующий поворот элемента 168, который может поворачиваться относительно гильзы 150 только в направлении по часовой стрелке Когда это происходит, сцепление лапки (язычка) 116 с рифленым внутренним краем гильзы 150 предотвращает поворот этой гильзы в направлении против часовой стрелки Когда достигнута граница допустимого поворота по часовой стрелке, элемент 168 находится в положении, показанном на фиг ЮС, а штырь 144 находится в положении, показанном на фиг11С, в котором он проходит через отверстие 186 и выступает за него с тем, чтобы проткнуть как внутреннее, так и наружное герметичное покрытие Затем колпачок (головку) 104 поворачивают в противоположном направлении, как показано на фиг 10, заставляя штырь 144 выйти из отверстия 186 В процессе отвода штыря 144 паз 172 смещается относительно штыря 170 с тем, чтобы предотвратить соответствующее смещение гильзы 150 (а, следовательно, и смещение контейнера 158), до тех пор, пока штырь 144 не будет полностью отведен из отверстия При дальнейшем повороте колпачка 104 против часовой стрелки происходит поворот/элемента 168 за счет контакта штыря 117 с пазом 172, что, в свою очередь, вызывает поворот гильзы 150 Поскольку гильза 150 прикреплена к контейнеру 158 с помощью соединения типа шпоночного, обеспечивающего возможность совместного поворота элемента, это смещение заставляет контейнер 158 поворачиваться на нижнем участке 118 центральной части 110, что, в сою очередь, приводит к смещению 14 13 50712 сквозных отверстий, включая отверстие 186 вдоль не пластины имеется ряд параллельных канавок частично спиральной траектории в результате 208, расположенных на одинаковых расстояниях сцепления колпачка 160 с винтовой резьбой 122 К друг от друга Канавка 208 делят пластину 201 на тому моменту, когда колпачок 104 достигнет граряд параллельных жестких полос, таких как полоницы допустимого поворота против часовой са 210, проходящая по ширине пластины, причем стрелки, как показано на фиг 10F, отверстие 186 соседние пары полос соединены соответствуюоказывается в совмещенном положении с выходщими участками с меньшей толщиной, такими как ным каналом (фиг 11F) участок 212 Толщина пластмассы на этих участках такова, что соседние полосы можно поворачиЕсли затем пользователь будет производить вать друг относительно друга Сквозные отверингаляцию через входное отверстие 182 наконечстия в корпусе 201 все выполнены на полосах ника 102 для рта, возникающий вследствие этого поток воздуха через устройство вытесняет лекарКак показывает фиг 14В, пластину 201 помественный препарат из отверстия 186 в выходную щают на слой 214 пористого материала так, чтобы полость и за пределы устройства через выходное сторона пластины, на которой нет канавок, была отверстие 182 сверху, и верхнюю поверхность пластины 201 покрывают слоем порошкообразного лекарственного Как показывает фиг 3, наконечник 102 для рта препарата 216, который закрывает один конец также содержит решетку 190 для улавливания каждого из сквозных отверстий в пластине 201 каких-либо свободно перемещающихся (оторванных) кусков герметизирующей фольги, которые Как показывает фиг 14С, воздух под давлениперемещаются по ходу течение воздуха при ингаем используется для подачи материала 216 в каляции ждое из сквозных отверстий, причем в процессе выполнения этой операции воздух выходит из Штырь 144 - это штырь такого типа, который отверстий через слой 214 Пористость слоя 214 показан в виде штыря № 1 на фиг 12 Штыри с такова, что материал 216 не может пройти через номерами 2 -17, показанные на фиг 12 и 13, преднего В результате слой 214 предотвращает выход ставляют собой альтернативные типа протыкаюматериала 216 из сквозных отверстий к нижней щих элементов, которые можно использовать стороне этого слоя вместо штыря № 1 Видно, что некоторые из этих элементов (наКогда сквозные отверстия заполнены матепример, с номерами № 5 - 11) имеют передние риалом 216, любой избыточный материал, которежущие кромки (справа на виде сбоку) с такой рый не вошел в сквозное отверстие, удаляется формой, чтобы создать "откидные заслонки путем перемещения упругого гибкого скребка 218 (створки)" в покрытиях из фольги, минимизируя по верхней поверхности пластины 201 (фиг 1) тем самым количество материала, выталкиваемоПосле этого лист 204 путем термосваривания наго из ячеек при вставке Эти створки могут сменосится на верхнюю поверхность пластины 201 щаться, чтобы обеспечить возможность выхода (фиг14Е), которую затем переворачивают, чтобы материала, но они присоединены к остальной часаналогичным образом можно было нанести лист ти фольги с тем, чтобы уменьшить вероятность 206 на противоположную сторону пластины 201 образования оторвавшихся кусков фольги, сво(фиг141=) бодно перемещающихся при ингаляции Гибкость, создаваемая участками с меньшей Риск того, что пользователь случайно примет толщиной, имеющимися между полосами пластичрезмерную дозу из-за того, что он несколько раз ны 201, обеспечивает возможность свертывания повернет колпачок перед ингаляцией, устранен, (скатывания) этой пластины (фиг14С) по сущестпоскольку материал выталкивается в выходной ву в цилиндрическую форму, причем полосы проканал только тогда, когда пользователь выполняходят в осевом направлении вдоль цилиндра, а ет ингаляцию, и только из отверстия, совмещенноканавки 208 оказываются на его внутренней пого с каналом верхности Ниже описан пример одного способа изготовКогда путем указанного свертывания образоления контейнера 158 ван корпус 201, на цилиндр надевают две кольцеобразные торцевые крышки 220 и 222, по одной Как показывают фиг14А - Н, контейнер сона каждый торец цилиндра Каждая крышка имеет держит корпус 201, который имеет ряд сквозных кольцевую направляющую, такую как направляюотверстий, например, таких как отверстие 202, для щая 224, в которую входят полосы и в которую они размещения в них соответствующих доз лекарстустанавливаются по плотной посадке Таким обвенного препарата Для ясности (изображения) в разом, крышки 220 и 222 предотвращают разверкорпусе, показанном на фиг 14А - Н, имеется тывание цилиндра, образованного корпусом 201 только 16 таких сквозных отверстий, хотя на пракЭлементы, показанные на фиг 15А - 15Е, соответтике в корпусе 201 может быть выполнено больствуют элементам, изображенным на фиг 14А - Н, шее число сквозных отверстий и аналогичные элементы обозначены аналогичКогда контейнер собран, корпус 201 имеет по ными номерами позиций, увеличенными на 30 существу цилиндрическую форму с радиально Таким образом, контейнер содержит цилиндричерасположенными отверстиями, и сквозные отверский корпус 231, образованный из пластины, также стия герметично закрыты наружным листом 204 и обозначенной поз 231 и имеющий ряд сквозных внутренним листом 206 многослойной фольги, отверстий, таких как, например, отверстие 232, прикрепленными к корпусу 201 которые заполняются порошкообразным лекарстКак показывает фиг 14А, корпус 201 выполнен венным препаратом с помощью такого же спосоиз прямоугольной пластины, также обозначенной ба, как показан на фиг 14, и затем герметично запоз 201, из пластмассы, причем на нижней сторо 16 15 50712 крываются с одной стороны первым листом множенный между отверстием 270 и пластиной 264 гослойной фольги 234 и с другой стороны - втоГоловка имеет дополнительное входное отверрым листом многослойной фольги 236, нанесенстие (непоказанное), через которое порошкообным на пластину 231 после того, как она окажется разный материал вводится в камеру 268 между перевернутой диффузором 274 и пластиной 264 Корпус 231 имеет большее число сквозных При использовании воздух вводится в камеру отверстий, таких как отверстие 232, по сравнению 268 через отверстие 270, псевдоожижая порошкос корпусом 201 и, следовательно, может содеробразный материал в камере 268 и увеличивая жать большее число доз лекарственного препарадавление воздуха в камере Повышение давления та по сравнению с корпусом 201 Кроме того, кажвоздуха заставляет воздух выходить из камеры дая из канавок в пластине 231, например, канавка через сквозные отверстия в пластине 264 и через 238, имеет клиновидную форму с тем, чтобы обпористый слой 216, на который опирается пластилегчить свертывание корпуса 231 в его цилиндрина 264 ческую форму Каждая из крышек 250 и 252 имеет Этот поток воздуха втягивает материал в диаметрально противоположные внутренние пасквозные отверстия, тем самым заполняя их зы, например, пазы 256 и 258, которые обеспечиДиффузор 274 обеспечивает возможность повают возможность крепления контейнера к поволучения равномерного потока воздуха по всему рачиваемой центральной части ингалятора, в слою порошка с тем, чтобы избежать какой-либо который надлежит вставить контейнер, причем это тенденции выдувания отверстия ("дыры") в покрепление осуществляется с помощью соединерошке поступающим воздухом Диффузор 274 и ния типа шпоночного, обеспечивающего возможслой 276 выполнены из аналогичного пористого ность совместного поворота контейнера и ценматериала тральной части ингалятора Как показано на фиг 17 головка 260 затем Как можно видеть на фиг15А, сквозные отсмещается в сторону от пластины 264, и лист верстия расположены таким образом, что они лефольги 280 для создания герметичного покрытия жат на спиральной траектории корпуса 231, когда накладывается на корпус 264 средством для поконтейнер собран дачи фольги (непоказанным), верхний модуль 282 нагревателя также смещается в положение, в коКак показывает фиг 16, устройство для заполтором он совмещен с пластиной 264, и затем его нения контейнера включает позицию заполнения, опускают вертикально на фольгу 280 и пластину на которой имеется наполняющая головка 260, 264, чтобы герметично закрыть пластину фольгой содержащая прямоугольную верхнюю пластину 280, прикрепив фольгу путем термосваривания 262 с размером , соответствующим пластине 264, предназначенной для образования цилиндричеУстройство включает средство (непокаского корпуса, Вертикальные периферийные стензанное) для переворачивания пластины 264, чтоки 266 проходят от пластины 262 к пластине 264 бы обеспечить возможность наложения листа фотаким образом, что головка 260 и пластина 264 льги на противоположную сторону (пластины) ограничивают наполняющую камеру 268 Пластитаким же способом, и средство (непоказанное) на 262 имеет центральное отверстие 270, которое для свертывания пластины в цилиндрическую фосообщается с входным отверстием 272 для воздурму ха Камера 268 содержит диффузор 274, располо 17 50712 1 5 18 ФІГ, 1А ЯРІГ.1В 1 8 ІР. 1С 'Ріг 2 19 170 20 50712 12 7 V ,136 152 ffr.4 132 100 - 132 154 / 152 -156 112 чі 154 150 160 18 1 Tir.S 21 22 50712 170 154. -156 168 •5 10 18 0 166 ЇХ.16 4-158 18 5 160-^ І Р ^ 128 Фіг. 7 ЯРіг.8 14 0 150 10 0 ФІҐ.9 12 6 23 24 50712 169 170 Фіг.10В 12 6 Фіг. 10Е 40 14 ФІГ. 1 1 14 8 ФІГ.11А 25 « І .1 РГ 1 В 50712 26 ФІГ,11С 27 28 50712 N 1 — - ( Э H 2 3 -| N 4 -[ф N 5 -f4 N ! • • Гиімїии*'. . — _ _ 6 N • " 7 N 9 12 4 182 184 186 ФІГ.11Р N і \£fZZZZZZ£. з N1 4 Тіг. 12 N1 ,5 — f N N C .j.--------; ~- „ I S ID 17 , y w . „ _ __-._-. Т.И"У 208 21Чс іг. 13 Ріг.14А ЗО 50712 29 2V, ФІГ.14С ФІГ.14В 204 Фіг. НЕ 206 210 ФІГ.14Р 20 2 22 2 Фіг» 14Н 21 3 31 32 50712 ФІГ.15С -3 21 231 Фіг. 15І ЯРіг.15Е Тіг.16 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
