Пристрій для одержання шару цементно-піщаного розчину

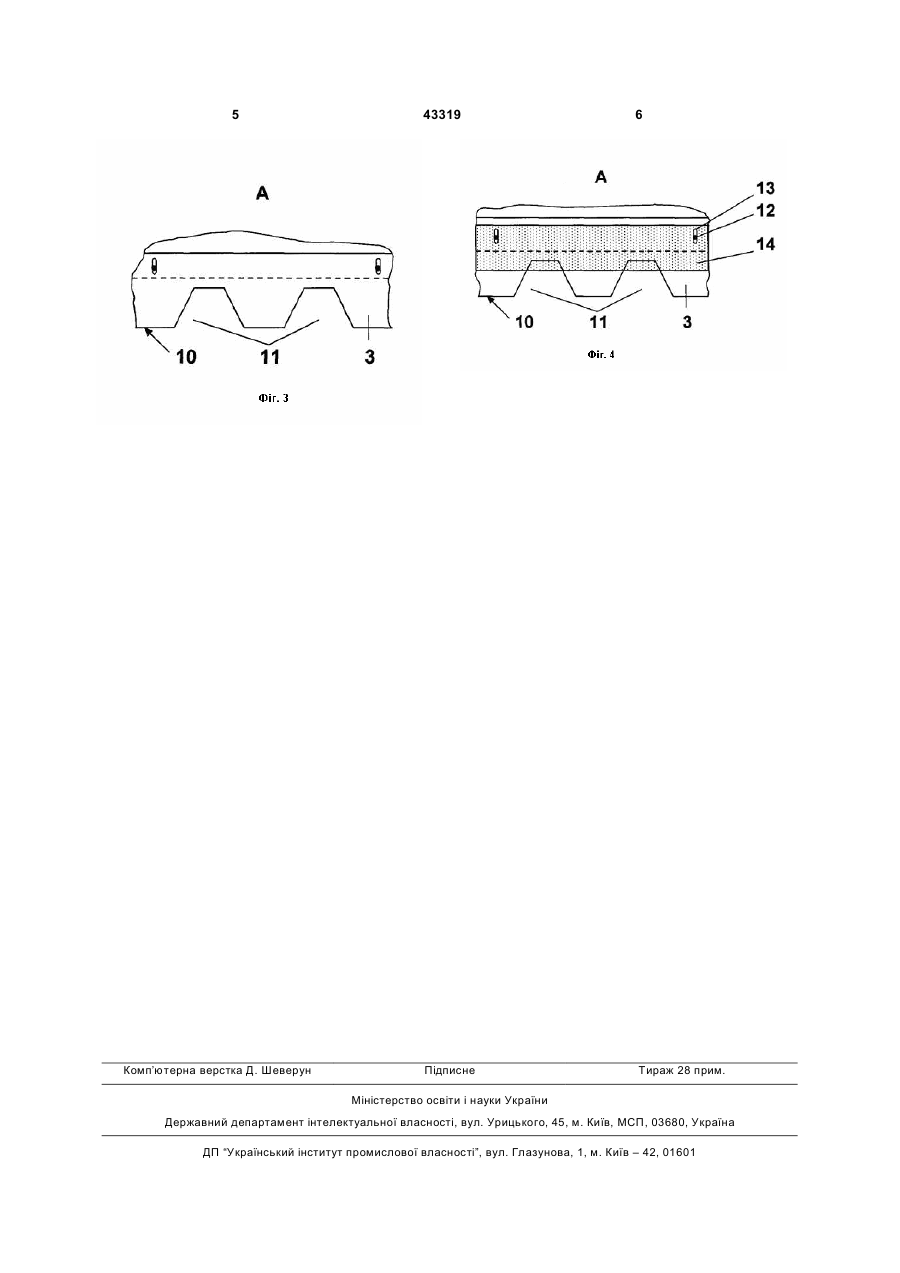

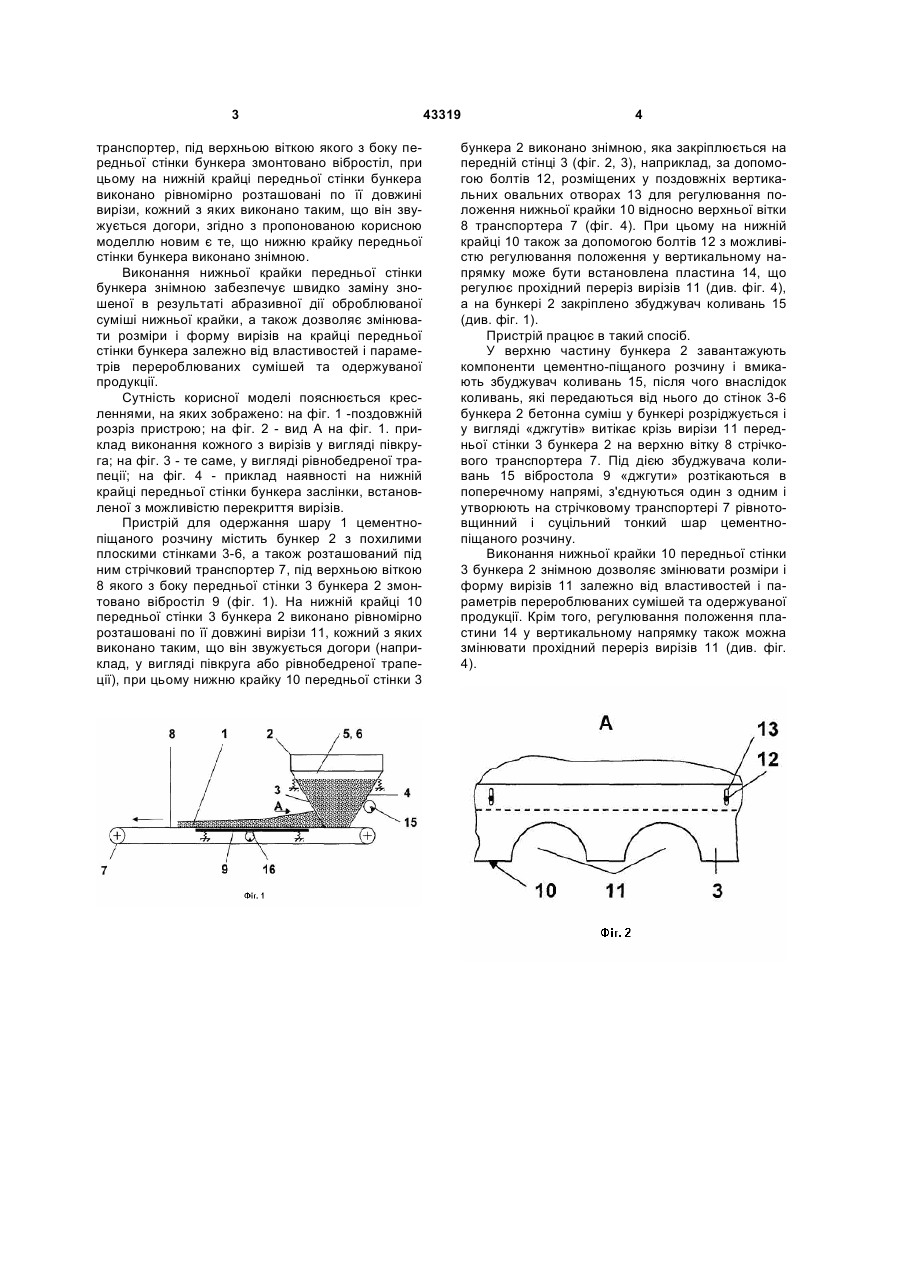

Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому на нижній крайці передньої стінки бункера виконано рівномірно розташовані по її довжині вирізи, кожний з яких виконано таким, що він звужується догори, який відрізняється тим, що нижню крайку передньої стінки бункера виконано знімною. (19) (21) u200902776 (22) 25.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, БОНДАР ОЛЕКСАНДР МИКОЛАЙОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 транспортер, під верхньою віткою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому на нижній крайці передньої стінки бункера виконано рівномірно розташовані по її довжині вирізи, кожний з яких виконано таким, що він звужується догори, згідно з пропонованою корисною моделлю новим є те, що нижню крайку передньої стінки бункера виконано знімною. Виконання нижньої крайки передньої стінки бункера знімною забезпечує швидко заміну зношеної в результаті абразивної дії оброблюваної суміші нижньої крайки, а також дозволяє змінювати розміри і форму вирізів на крайці передньої стінки бункера залежно від властивостей і параметрів перероблюваних сумішей та одержуваної продукції. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 -поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. приклад виконання кожного з вирізів у вигляді півкруга; на фіг. 3 - те саме, у вигляді рівнобедреної трапеції; на фіг. 4 - приклад наявності на нижній крайці передньої стінки бункера заслінки, встановленої з можливістю перекриття вирізів. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими плоскими стінками 3-6, а також розташований під ним стрічковий транспортер 7, під верхньою віткою 8 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 9 (фіг. 1). На нижній крайці 10 передньої стінки 3 бункера 2 виконано рівномірно розташовані по її довжині вирізи 11, кожний з яких виконано таким, що він звужується догори (наприклад, у вигляді півкруга або рівнобедреної трапеції), при цьому нижню крайку 10 передньої стінки 3 43319 4 бункера 2 виконано знімною, яка закріплюється на передній стінці 3 (фіг. 2, 3), наприклад, за допомогою болтів 12, розміщених у поздовжніх вертикальних овальних отворах 13 для регулювання положення нижньої крайки 10 відносно верхньої вітки 8 транспортера 7 (фіг. 4). При цьому на нижній крайці 10 також за допомогою болтів 12 з можливістю регулювання положення у вертикальному напрямку може бути встановлена пластина 14, що регулює прохідний переріз вирізів 11 (див. фіг. 4), а на бункері 2 закріплено збуджувач коливань 15 (див. фіг. 1). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збуджувач коливань 15, після чого внаслідок коливань, які передаються від нього до стінок 3-6 бункера 2 бетонна суміш у бункері розріджується і у вигляді «джгутів» витікає крізь вирізи 11 передньої стінки 3 бункера 2 на верхню вітку 8 стрічкового транспортера 7. Під дією збуджувача коливань 15 вібростола 9 «джгути» розтікаються в поперечному напрямі, з'єднуються один з одним і утворюють на стрічковому транспортері 7 рівнотовщинний і суцільний тонкий шар цементнопіщаного розчину. Виконання нижньої крайки 10 передньої стінки 3 бункера 2 знімною дозволяє змінювати розміри і форму вирізів 11 залежно від властивостей і параметрів перероблюваних сумішей та одержуваної продукції. Крім того, регулювання положення пластини 14 у вертикальному напрямку також можна змінювати прохідний переріз вирізів 11 (див. фіг. 4). 5 Комп’ютерна верстка Д. Шеверун 43319 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
