Пристрій для отримання шару цементно-піщаного розчину

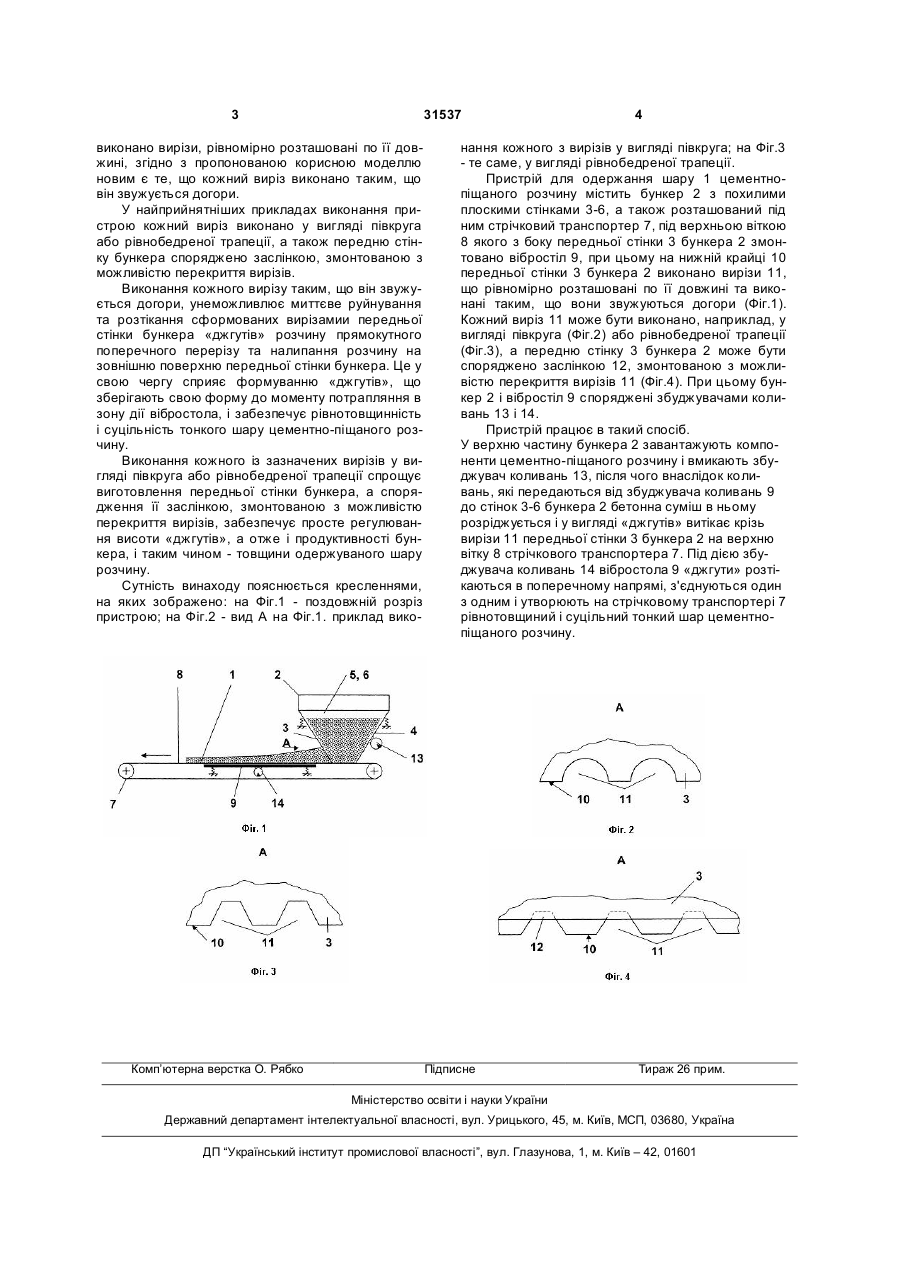

1. Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого 3 31537 виконано вирізи, рівномірно розташовані по її довжині, згідно з пропонованою корисною моделлю новим є те, що кожний виріз виконано таким, що він звужується догори. У найприйнятніших прикладах виконання пристрою кожний виріз виконано у вигляді півкруга або рівнобедреної трапеції, а також передню стінку бункера споряджено заслінкою, змонтованою з можливістю перекриття вирізів. Виконання кожного вирізу таким, що він звужується догори, унеможливлює миттєве руйнування та розтікання сформованих вирізамии передньої стінки бункера «джгутів» розчину прямокутного поперечного перерізу та налипання розчину на зовнішню поверхню передньої стінки бункера. Це у свою чергу сприяє формуванню «джгутів», що зберігають свою форму до моменту потрапляння в зону дії вібростола, і забезпечує рівнотовщинність і суцільність тонкого шару цементно-піщаного розчину. Виконання кожного із зазначених вирізів у вигляді півкруга або рівнобедреної трапеції спрощує виготовлення передньої стінки бункера, а спорядження її заслінкою, змонтованою з можливістю перекриття вирізів, забезпечує просте регулювання висоти «джгутів», а отже і продуктивності бункера, і таким чином - товщини одержуваного шару розчину. Сутність винаходу пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз пристрою; на Фіг.2 - вид А на Фіг.1. приклад вико Комп’ютерна верстка О. Рябко 4 нання кожного з вирізів у вигляді півкруга; на Фіг.3 - те саме, у вигляді рівнобедреної трапеції. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими плоскими стінками 3-6, а також розташований під ним стрічковий транспортер 7, під верхньою віткою 8 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 9, при цьому на нижній крайці 10 передньої стінки 3 бункера 2 виконано вирізи 11, що рівномірно розташовані по її довжині та виконані таким, що вони звужуються догори (Фіг.1). Кожний виріз 11 може бути виконано, наприклад, у вигляді півкруга (Фіг.2) або рівнобедреної трапеції (Фіг.3), а передню стінку 3 бункера 2 може бути споряджено заслінкою 12, змонтованою з можливістю перекриття вирізів 11 (Фіг.4). При цьому бункер 2 і вібростіл 9 споряджені збуджувачами коливань 13 і 14. Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збуджувач коливань 13, після чого внаслідок коливань, які передаються від збуджувача коливань 9 до стінок 3-6 бункера 2 бетонна суміш в ньому розріджується і у вигляді «джгутів» витікає крізь вирізи 11 передньої стінки 3 бункера 2 на верхню вітку 8 стрічкового транспортера 7. Під дією збуджувача коливань 14 вібростола 9 «джгути» розтікаються в поперечному напрямі, з'єднуються один з одним і утворюють на стрічковому транспортері 7 рівнотовщиний і суцільний тонкий шар цементнопіщаного розчину. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
