Колона

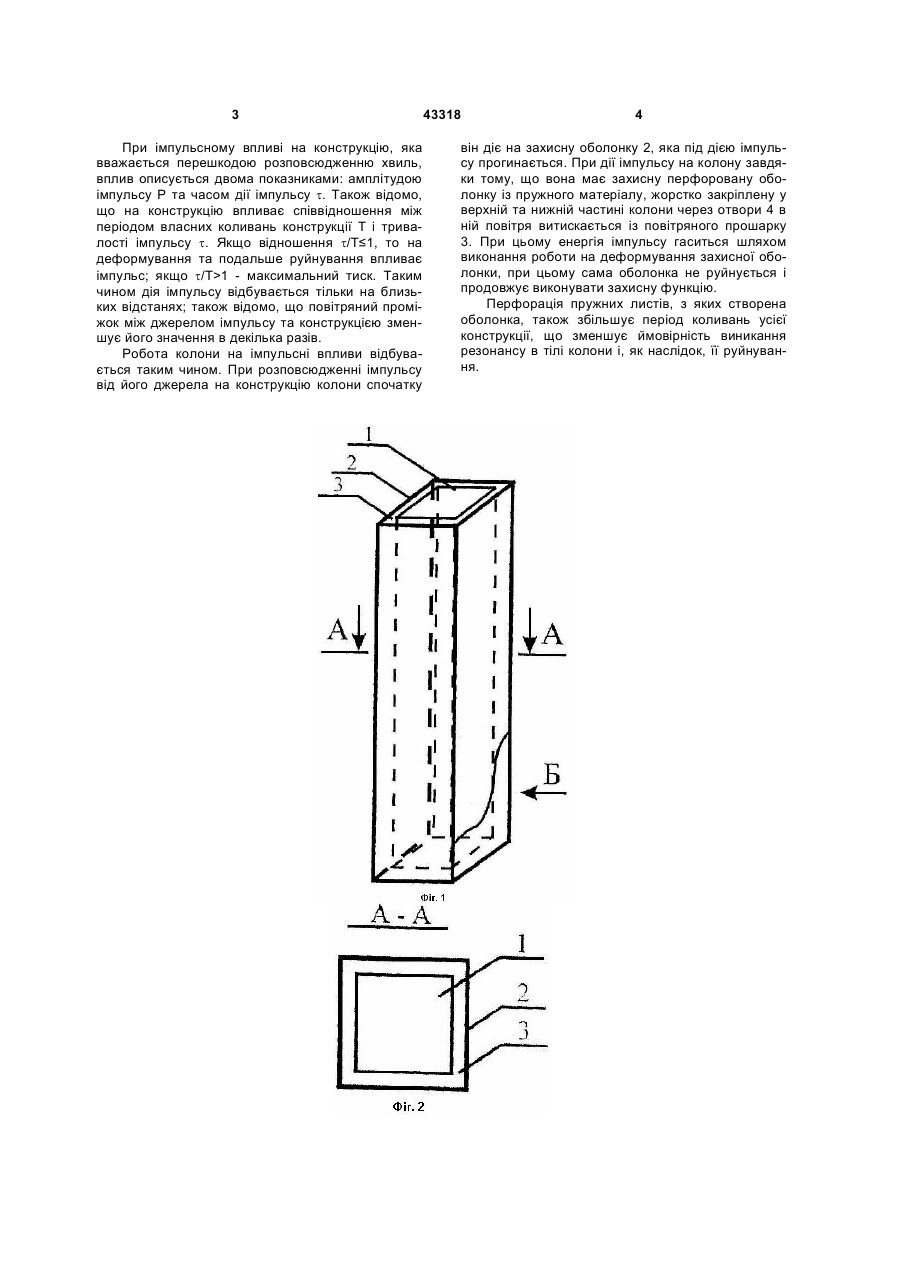

Колона, яка включає в себе тіло із залізобетону чи металу та додаткове покриття, яка відрізняється тим, що додаткове покриття виконане з пружного матеріалу у вигляді перфорованої оболонки замкненого окреслення, розміщеної навколо тіла колони із наявністю повітряного прошарку, при цьому оболонка жорстко прикріплена до тіла колони у верхній та нижній частинах. (19) (21) u200902775 (22) 25.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) КОСЯК ВІКТОРІЯ МИКОЛАЇВНА, ПЕТРЕНКО ВОЛОДИМИР ДМИТРОВИЧ, ПЕТРЕНКО ВОЛОДИМИР ІВАНОВИЧ, ТЮТЬКІН ОЛЕКСІЙ ЛЕОНІДОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В. ЛАЗАРЯНА 3 При імпульсному впливі на конструкцію, яка вважається перешкодою розповсюдженню хвиль, вплив описується двома показниками: амплітудою імпульсу Р та часом дії імпульсу t. Також відомо, що на конструкцію впливає співвідношення між періодом власних коливань конструкції Т і тривалості імпульсу t. Якщо відношення t/Т≤1, то на деформування та подальше руйнування впливає імпульс; якщо t/Т>1 - максимальний тиск. Таким чином дія імпульсу відбувається тільки на близьких відстанях; також відомо, що повітряний проміжок між джерелом імпульсу та конструкцією зменшує його значення в декілька разів. Робота колони на імпульсні впливи відбувається таким чином. При розповсюдженні імпульсу від його джерела на конструкцію колони спочатку 43318 4 він діє на захисну оболонку 2, яка під дією імпульсу прогинається. При дії імпульсу на колону завдяки тому, що вона має захисну перфоровану оболонку із пружного матеріалу, жорстко закріплену у верхній та нижній частині колони через отвори 4 в ній повітря витискається із повітряного прошарку 3. При цьому енергія імпульсу гаситься шляхом виконання роботи на деформування захисної оболонки, при цьому сама оболонка не руйнується і продовжує виконувати захисну функцію. Перфорація пружних листів, з яких створена оболонка, також збільшує період коливань усієї конструкції, що зменшує ймовірність виникання резонансу в тілі колони і, як наслідок, її руйнування. 5 Комп’ютерна верстка Л. Купенко 43318 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
