Термоізоляція для запірної арматури

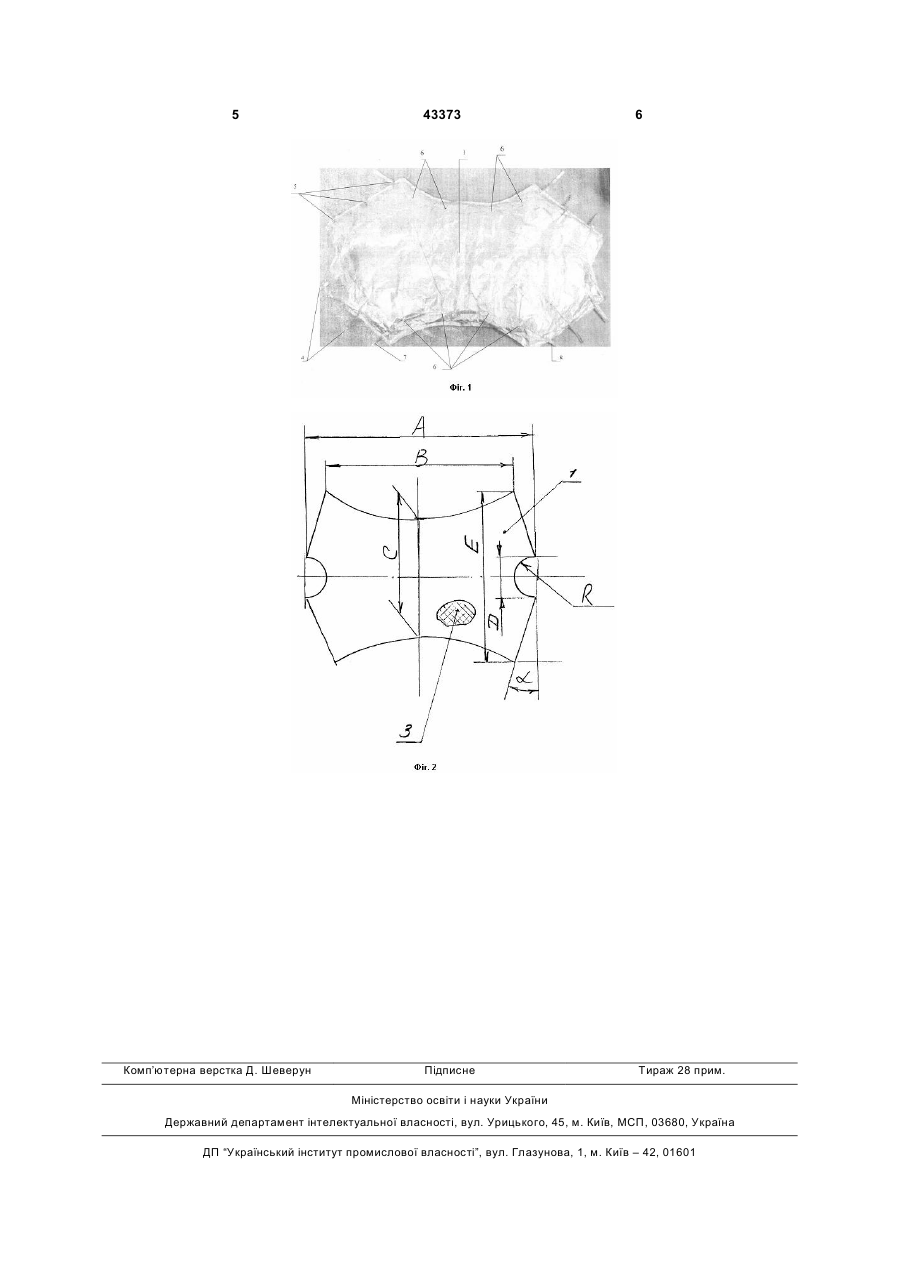

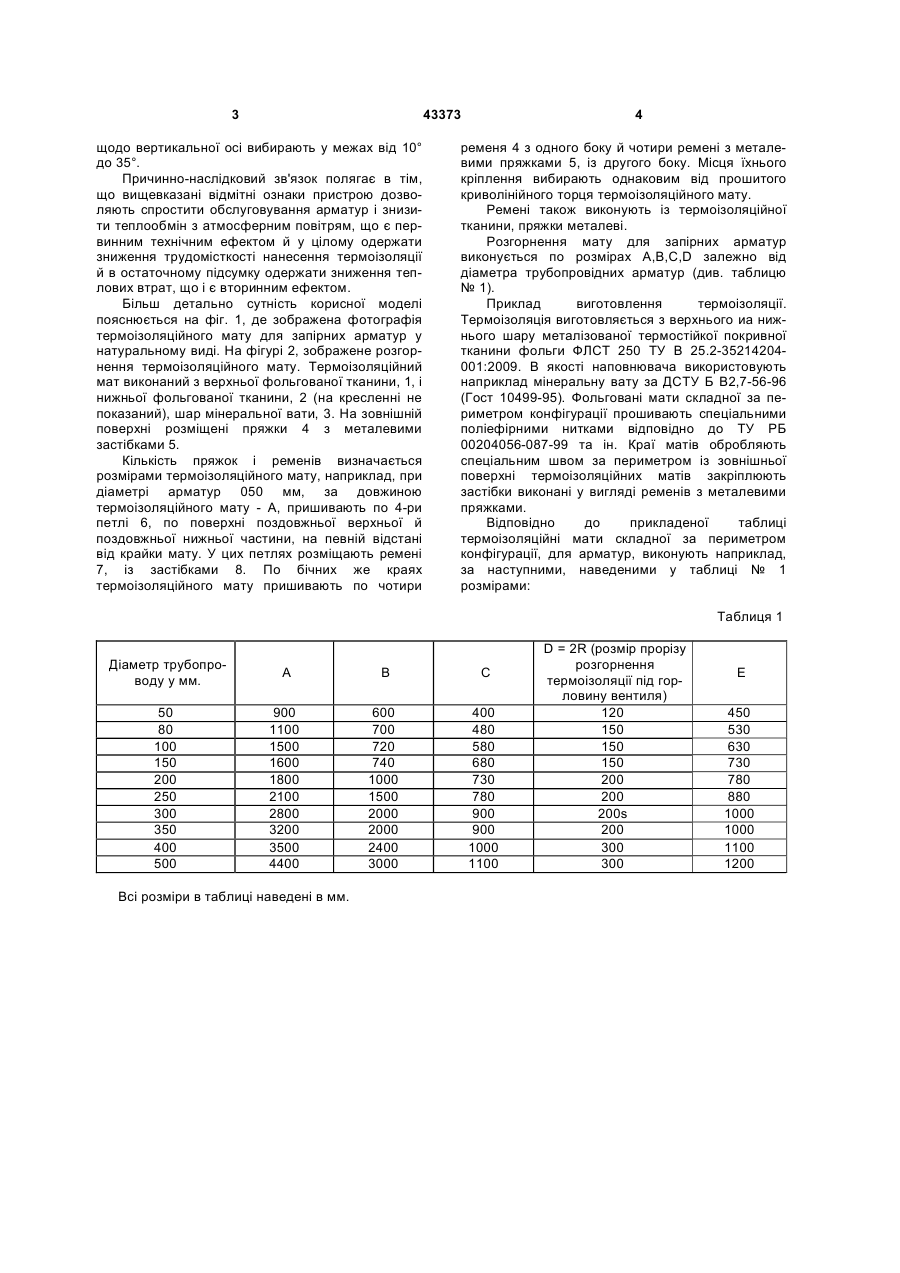

1. Термоізоляція для запірної арматури, що включає тканину і м'який наповнювач, наприклад мінеральну вату, ватин, яка відрізняється тим, що вона виконана у вигляді плоских гнучких мат із зовнішніми й внутрішніми шарами з фольги металізованої з термоізоляційним наповнювачем - мінеральною ватою, а контури мати виконані складної конфігурації з урахуванням розмірів і 3 43373 щодо вертикальної осі вибирають у межах від 10° до 35°. Причинно-наслідковий зв'язок полягає в тім, що вищевказані відмітні ознаки пристрою дозволяють спростити обслуговування арматур і знизити теплообмін з атмосферним повітрям, що є первинним технічним ефектом й у цілому одержати зниження трудомісткості нанесення термоізоляції й в остаточному підсумку одержати зниження теплових втрат, що і є вторинним ефектом. Більш детально сутність корисної моделі пояснюється на фіг. 1, де зображена фотографія термоізоляційного мату для запірних арматур у натуральному виді. На фігурі 2, зображене розгорнення термоізоляційного мату. Термоізоляційний мат виконаний з верхньої фольгованої тканини, 1, і нижньої фольгованої тканини, 2 (на кресленні не показаний), шар мінеральної вати, 3. На зовнішній поверхні розміщені пряжки 4 з металевими застібками 5. Кількість пряжок і ременів визначається розмірами термоізоляційного мату, наприклад, при діаметрі арматур 050 мм, за довжиною термоізоляційного мату - А, пришивають по 4-ри петлі 6, по поверхні поздовжньої верхньої й поздовжньої нижньої частини, на певній відстані від крайки мату. У цих петлях розміщають ремені 7, із застібками 8. По бічних же краях термоізоляційного мату пришивають по чотири 4 ременя 4 з одного боку й чотири ремені з металевими пряжками 5, із другого боку. Місця їхнього кріплення вибирають однаковим від прошитого криволінійного торця термоізоляційного мату. Ремені також виконують із термоізоляційної тканини, пряжки металеві. Розгорнення мату для запірних арматур виконується по розмірах A,B,C,D залежно від діаметра трубопровідних арматур (див. таблицю № 1). Приклад виготовлення термоізоляції. Термоізоляція виготовляється з верхнього иа нижнього шару металізованої термостійкої покривної тканини фольги ФЛСТ 250 ТУ В 25.2-35214204001:2009. В якості наповнювача використовують наприклад мінеральну вату за ДСТУ Б В2,7-56-96 (Гост 10499-95). Фольговані мати складної за периметром конфігурації прошивають спеціальними поліефірними нитками відповідно до ТУ РБ 00204056-087-99 та ін. Краї матів обробляють спеціальним швом за периметром із зовнішньої поверхні термоізоляційних матів закріплюють застібки виконані у вигляді ременів з металевими пряжками. Відповідно до прикладеної таблиці термоізоляційні мати складної за периметром конфігурації, для арматур, виконують наприклад, за наступними, наведеними у таблиці № 1 розмірами: Таблиця 1 Діаметр трубопроводу у мм. А В С 50 80 100 150 200 250 300 350 400 500 900 1100 1500 1600 1800 2100 2800 3200 3500 4400 600 700 720 740 1000 1500 2000 2000 2400 3000 400 480 580 680 730 780 900 900 1000 1100 Всі розміри в таблиці наведені в мм. D = 2R (розмір прорізу розгорнення термоізоляції під горловину вентиля) 120 150 150 150 200 200 200s 200 300 300 Е 450 530 630 730 780 880 1000 1000 1100 1200 5 Комп’ютерна верстка Д. Шеверун 43373 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
