Пристрій для автоматизованого запису та індикації робочого стану запірної арматури

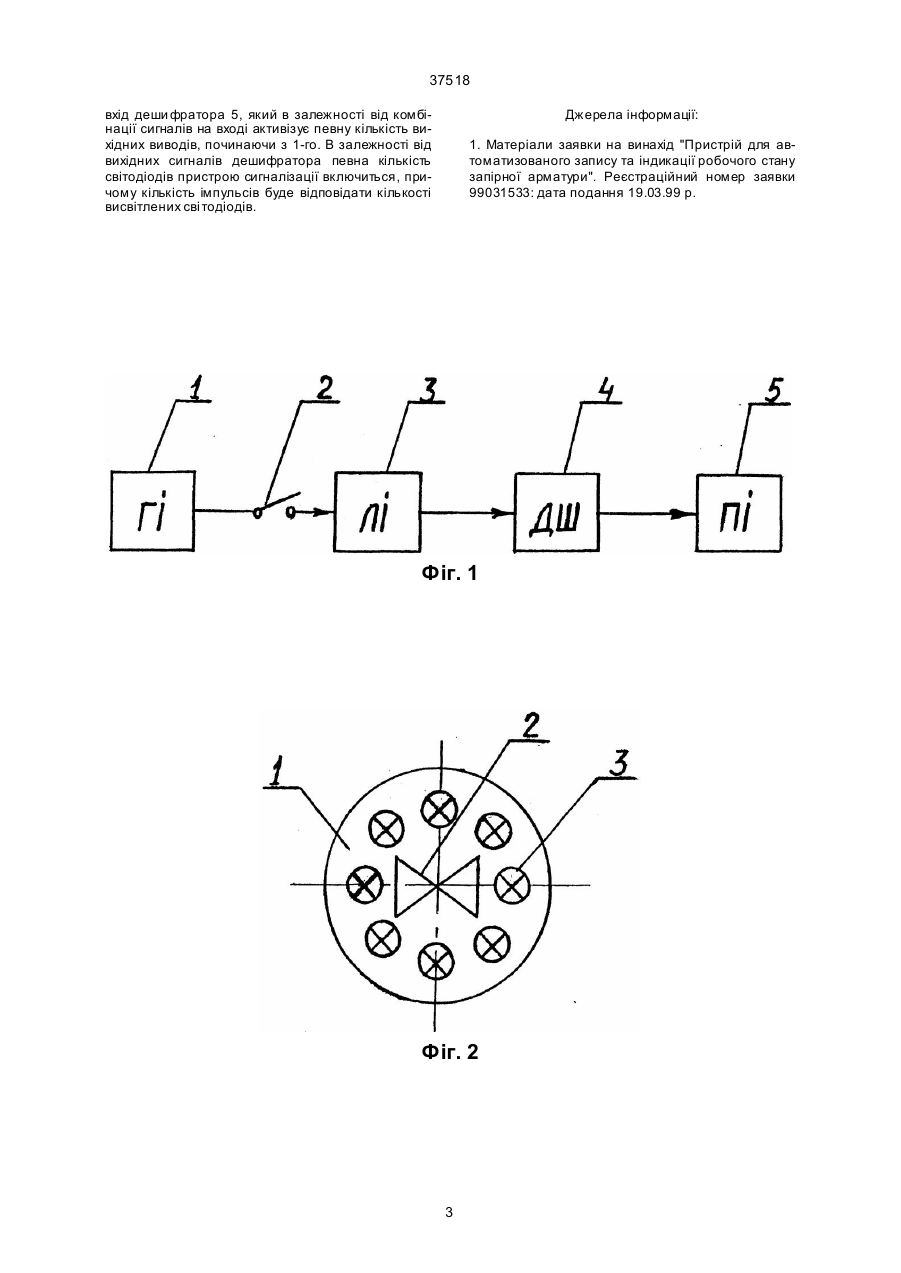

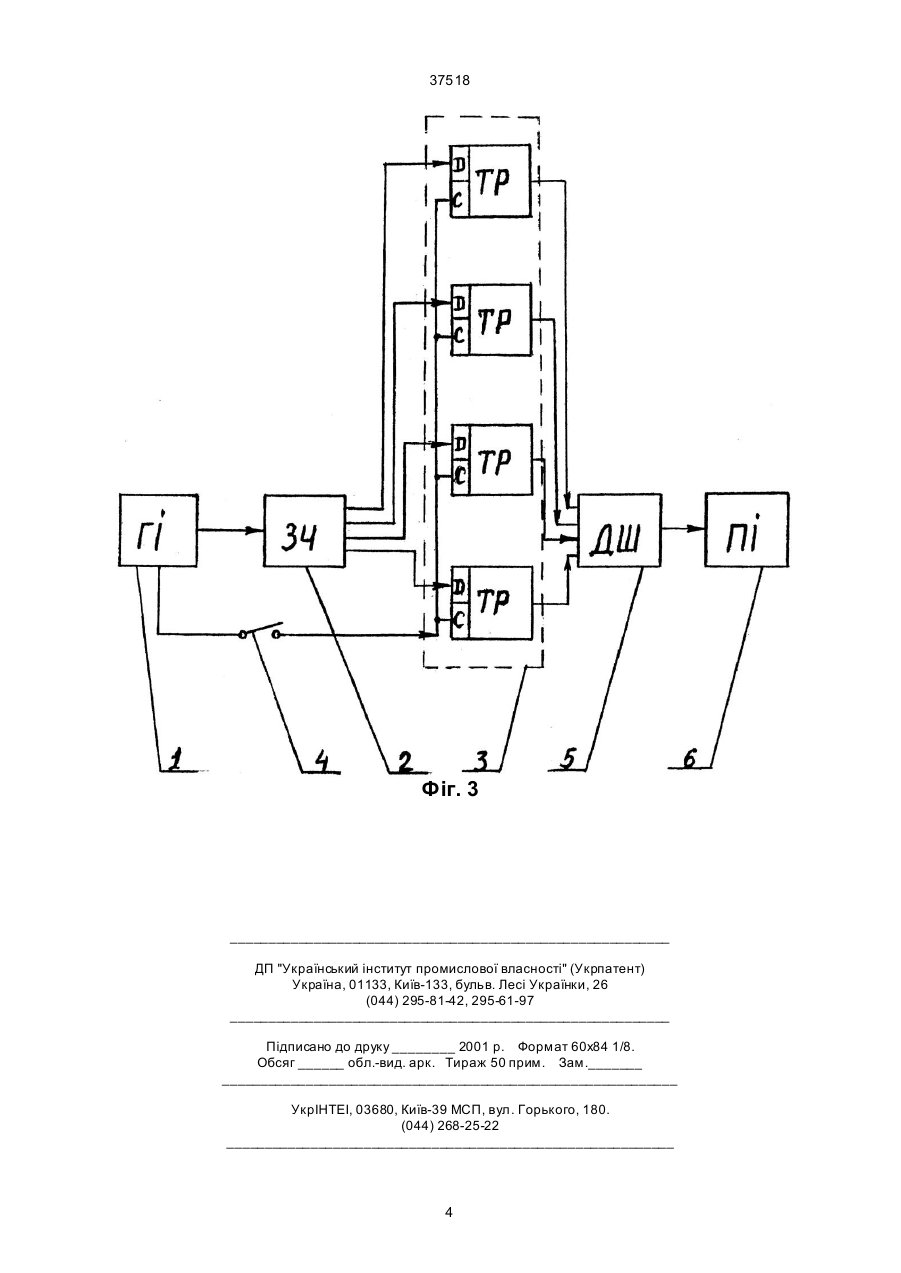

Пристрій для автоматизованого запису та індикації робочого стану запірної арматури, який складається з генератора імпульсів, задатчика чи 37518 сті імпульсів і в подальшому лічильник слугує запам'ятовуючим пристроєм. Кількість записаних і відображених в пристрої індикації імпульсів залежить від тривалості замкненої кнопки. Частота генератора задається такою, щоб можна було вільно, натисканням кнопки, контролювати процес запису інформації за пристроєм індикації. Лицева панель пристрою індикації представлена на фіг. 2 і складається з пластини 1, виготовленої в формі круга, в центрі якого для висвітлення умовного зображення запірної арматури прорізано відповідні контури 2. Рівномірно по колу змонтовано світлодіоди 3, кожний з яких є індикатором певної частини максимальної перепускної здатності запірної арматури. Лицева панель пристрою індикації працює наступним чином: в центрі круга постійно висвітлюються контури умовного зображення запірної аркатури. Коли запірний пристрій закритий, жоден світлодіод не включено. Перепускна здатність, яка припадає на один висвітлений світлодіод q, складає: q= очевидним є причинно-наслідковий зв'язок між характерними ознаками і технічним результатом, які можна отримати. Для опису винаходу використано графічні матеріали: Фіг. 1 - функціональна схема пристрою для автоматизованого запису та індикації робочого стану запірної арматури (прототипу). Фіг. 2 - лицева панель пристрою індикації. Фіг. 3 - функціональна схема пристрою для автоматизованого запису та індикації робочого стану запірної арматури (винаходу, що пропонується.) На фіг. 1 представлено функціональну схему пристрою для автоматизованого запису та індикації робочого стану запірної арматури, прототипу. Генератор імпульсів 1 видає прямокутні імпульси, які з допомогою кнопки 2 поступають на вхід лічильника імпульсів 3, вихідні сигнали якого поступають на вхід дешифратора 4. В залежності від кодової комбінації на вході, дешифратор активізує відповідну кількість вихідних сигналів, які поступають на пристрій індикації 5. На фіг. 2 представлена лицева панель пристрою індикації. Лицева панель виготовлена в формі круга. В центрі пластини 1, прорізана фігура 2, яка ідентична умовному зображенню запірної арматури. Рівномірно по колу змонтовано світлодіоди 3, які являються індикаторами пропускної здатності запірної арматури. На фіг. 3 представлено функціональну схему пристрою для автоматизованого запису та індикації робочого стану запірної арматури, винаходу, що пропонується, генератор імпульсів 1 видає прямокутні імпульси, які поступають на вхід пристрою - задатчика чисел - 2. Задане число в двоїстому коді поступає на інформаційні входи тригерів 3. На тактові входи тригерів поступають прямокутні імпульси після замикання кнопки 4. Вихідні сигнали тригерів підключені по вхідних виводів дешифратора 5, а вихід дешифратора - до пристрою індикації 6. Пристрій для автоматизованого запису та індикації робочого стану запірної арматури, що пропонується (див. фіг. 3) складається з генератора імпульсів 1, задатчика чисел 2, входом з'єднаного з виходом генератора імпульсів, тригерів 3, інформаційні входи яких з'єднані з виходом задатчика чисел, а тактові входи підключені до виходу кнопки 4, вхід якої з'єднаний з виходом генератора прямокутних імпульсів, деши фратора 5, входом підключеного до виходу тригерів, а входом - до пристрою індикації 6. Пристрій для автоматизованого запису та індикації робочого стану запірної арматури, що пропонується, працює наступним чином: генератор тактових імпульсів 1, видає прямокутні імпульси, які поступають на вхід задатчика чисел 2. Натискуванням однієї з кнопок задатчика чисел задається число, двоїстий код якого з'являється на вихідних виводах задатчика чисел. Кожний розряд двоїстого коду числа з'єднаний з інформаційним входом тригера (кількість розрядів відповідає кількості тригерів). Запис інформації відбувається по передньому фронту імпульсу, який поступає на тактові входи тригерів при замиканні кнопки 4. Двоїстий код з вихідних ви водів тригерів поступає на Qmax 3 (м / год), n де Qmax - максимальна перепускна здатність запірної арматури; n - кількість світлодіодів, змонтованих на лицевій панелі індикатора. Недоліком розглянутого прототипу є велика частина суб'єктивного фактору в процесі автоматизованого запису інформації про робочий стан запірної арматури, тобто необхідність утримання в ввімкнутому стані кнопки, що з'єднує ви хід генератора і вхід лічильника імпульсів, вимагаєзосередженості оператора, постійного контролю за процесом запису за пристроєм індикації. Спростити процес запису можна зменшенням частоти генератора імпульсів, але це призведе до збільшення затрат часу, що при певному збігу обставин при вирішенні черговим диспетчером одночасно декількох задач (телефонні розмови, розмови по рації і т.п.) має важливе значення. В основу винаходу поставлено задачу спрощення процесу запису інформації про робочий стан запірної арматури шляхом використання пристрою - задатчика чисел, звести процес запису до замикання кнопки без витримки певного часу і контролю за процесом запису за пристроєм індикації. Процес запису інформації при існуючому те хнічному рішенні включає натискання кнопки, що з'єднує ви хід генератора імпульсів і вхід лічильника імпульсів. Число імпульсів задається тривалістю замкненої кнопки і запам'ятовується лічильником імпульсів. Винахід, що пропонується, передбачає використання задатчика чисел і тригерів, інформаційні входи яких з'єднано з виходом задатчика чисел, а тактові - з допомогою кнопки - з генератором імпульсів. Запис інформації відбувається миттєво при натискуванні кнопки, зберігається інформація на вихідних виводах тригерів. Надання нових ознак винаходу - наявність задатчика чисел і тригерів як елементів пам'яті призводить до якісних те хнічних характеристик, тобто 2 37518 вхід деши фратора 5, який в залежності від комбінації сигналів на вході активізує певну кількість вихідних виводів, починаючи з 1-го. В залежності від вихідних сигналів дешифратора певна кількість світодіодів пристрою сигналізації включиться, причому кількість імпульсів буде відповідати кількості висвітлених сві тодіодів. Джерела інформації: 1. Матеріали заявки на винахід "Пристрій для автоматизованого запису та індикації робочого стану запірної арматури". Реєстраційний номер заявки 99031533: дата подання 19.03.99 р. Фіг. 1 Фіг. 2 3 37518 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
