Молотильний барабан

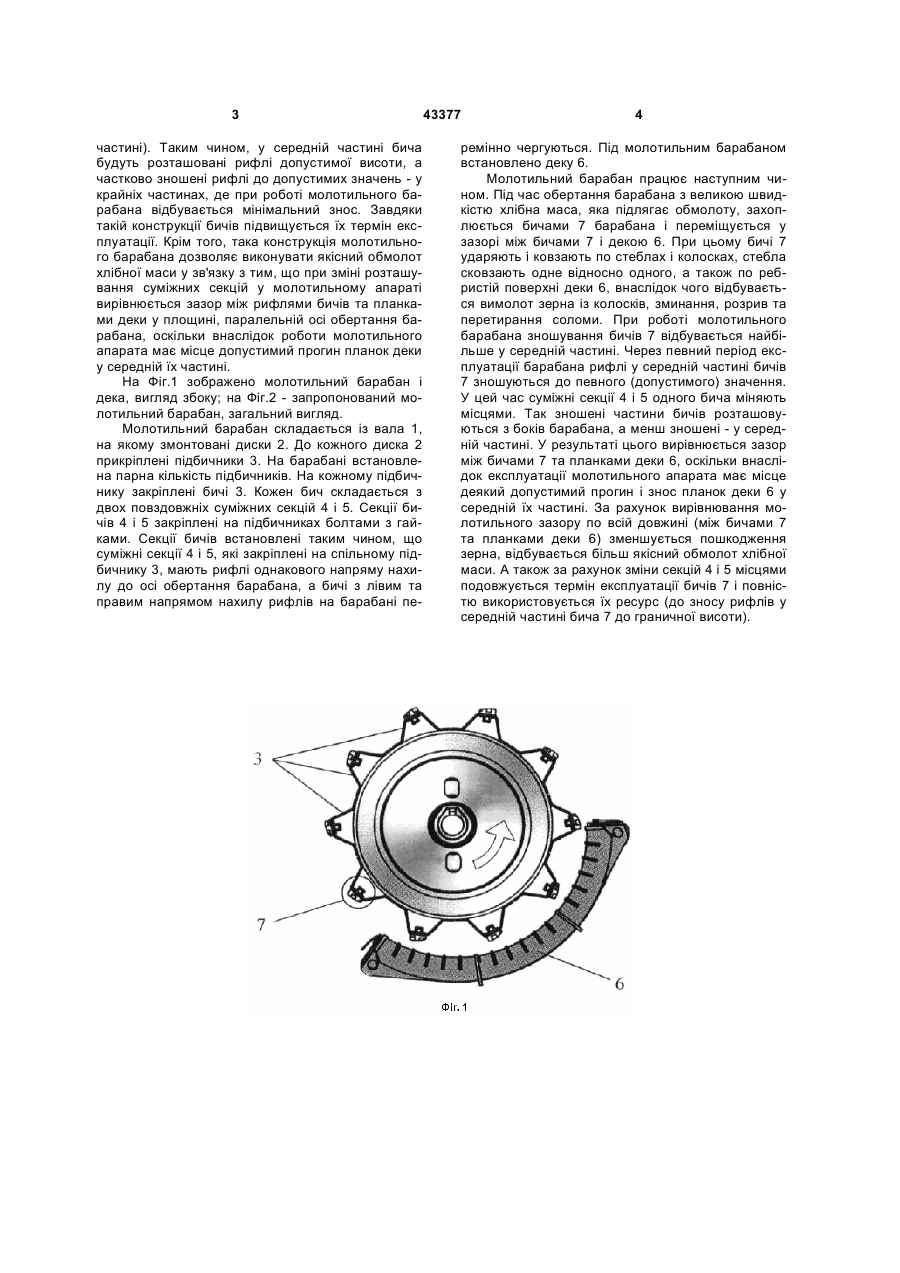

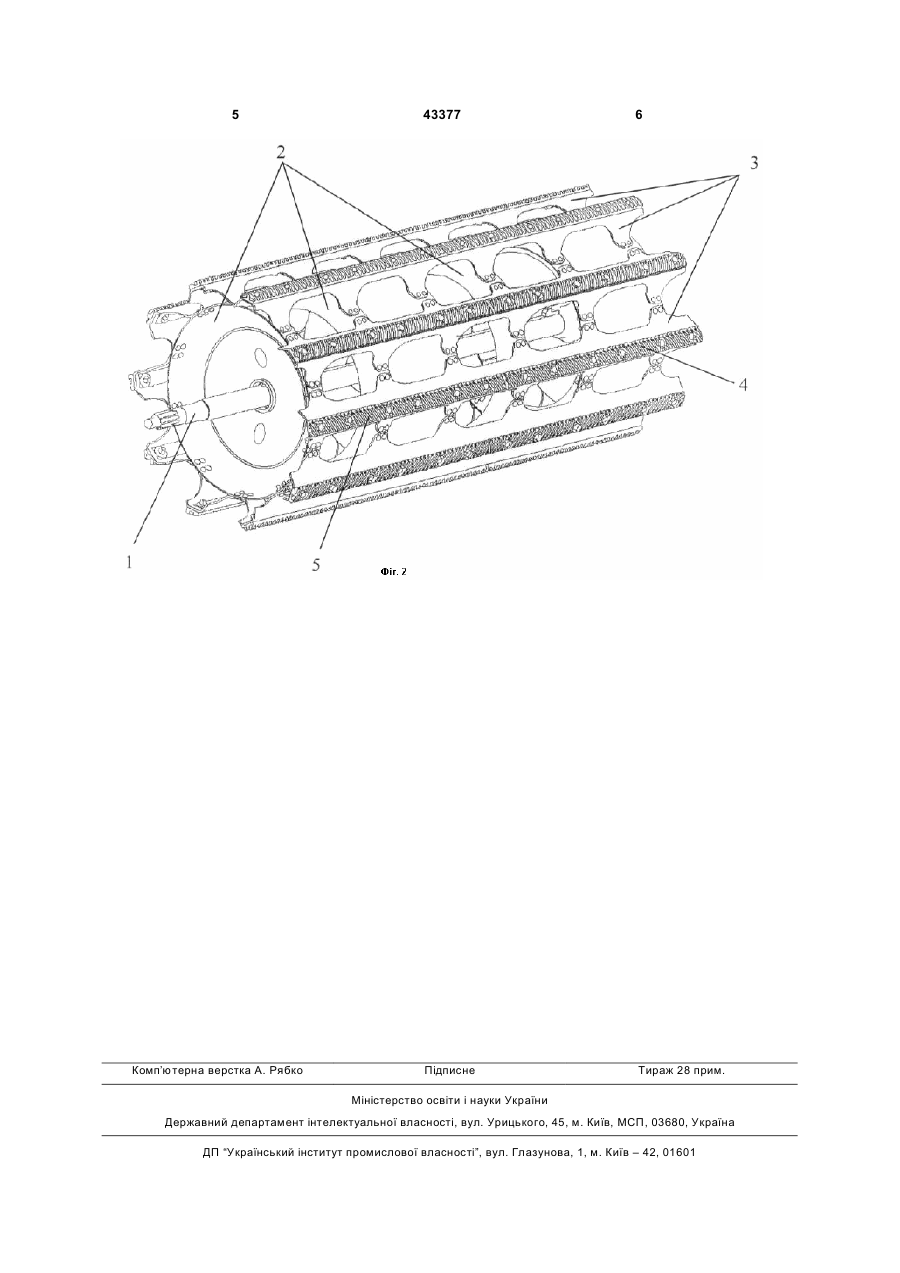

Молотильний барабан, що включає вал, на якому закріплені диски, підбичники, які прикріплені до кожного диска, рифлені бичі, які закріплені на підбичниках, причому бичі з лівим та правим напрямом нахилу рифлів перемінно чергуються, який відрізняється тим, що кожен з бичів виконаний у вигляді двох повздовжніх суміжних секцій, а рифлі суміжних секцій, що встановлені на підбичнику, мають однаковий напрям нахилу до осі обертання барабана. (19) (21) u200903298 (22) 06.04.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) МОЛОДИК МИКОЛА ВОЛОДИМИРОВИЧ, ЗАБРОДСЬКИЙ МАКСИМ ВІКТОРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 частині). Таким чином, у середній частині бича будуть розташовані рифлі допустимої висоти, а частково зношені рифлі до допустимих значень - у крайніх частинах, де при роботі молотильного барабана відбувається мінімальний знос. Завдяки такій конструкції бичів підвищується їх термін експлуатації. Крім того, така конструкція молотильного барабана дозволяє виконувати якісний обмолот хлібної маси у зв'язку з тим, що при зміні розташування суміжних секцій у молотильному апараті вирівнюється зазор між рифлями бичів та планками деки у площині, паралельній осі обертання барабана, оскільки внаслідок роботи молотильного апарата має місце допустимий прогин планок деки у середній їх частині. На Фіг.1 зображено молотильний барабан і дека, вигляд збоку; на Фіг.2 - запропонований молотильний барабан, загальний вигляд. Молотильний барабан складається із вала 1, на якому змонтовані диски 2. До кожного диска 2 прикріплені підбичники 3. На барабані встановлена парна кількість підбичників. На кожному підбичнику закріплені бичі 3. Кожен бич складається з двох повздовжніх суміжних секцій 4 і 5. Секції бичів 4 і 5 закріплені на підбичниках болтами з гайками. Секції бичів встановлені таким чином, що суміжні секції 4 і 5, які закріплені на спільному підбичнику 3, мають рифлі однакового напряму нахилу до осі обертання барабана, а бичі з лівим та правим напрямом нахилу рифлів на барабані пе 43377 4 ремінно чергуються. Під молотильним барабаном встановлено деку 6. Молотильний барабан працює наступним чином. Під час обертання барабана з великою швидкістю хлібна маса, яка підлягає обмолоту, захоплюється бичами 7 барабана і переміщується у зазорі між бичами 7 і декою 6. При цьому бичі 7 ударяють і ковзають по стеблах і колосках, стебла сковзають одне відносно одного, а також по ребристій поверхні деки 6, внаслідок чого відбувається вимолот зерна із колосків, зминання, розрив та перетирання соломи. При роботі молотильного барабана зношування бичів 7 відбувається найбільше у середній частині. Через певний період експлуатації барабана рифлі у середній частині бичів 7 зношуються до певного (допустимого) значення. У цей час суміжні секції 4 і 5 одного бича міняють місцями. Так зношені частини бичів розташовуються з боків барабана, а менш зношені - у середній частині. У результаті цього вирівнюється зазор між бичами 7 та планками деки 6, оскільки внаслідок експлуатації молотильного апарата має місце деякий допустимий прогин і знос планок деки 6 у середній їх частині. За рахунок вирівнювання молотильного зазору по всій довжині (між бичами 7 та планками деки 6) зменшується пошкодження зерна, відбувається більш якісний обмолот хлібної маси. А також за рахунок зміни секцій 4 і 5 місцями подовжується термін експлуатації бичів 7 і повністю використовується їх ресурс (до зносу рифлів у середній частині бича 7 до граничної висоти). 5 Комп’ютерна верстка А. Рябко 43377 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
