Барабан розмотувального пристрою

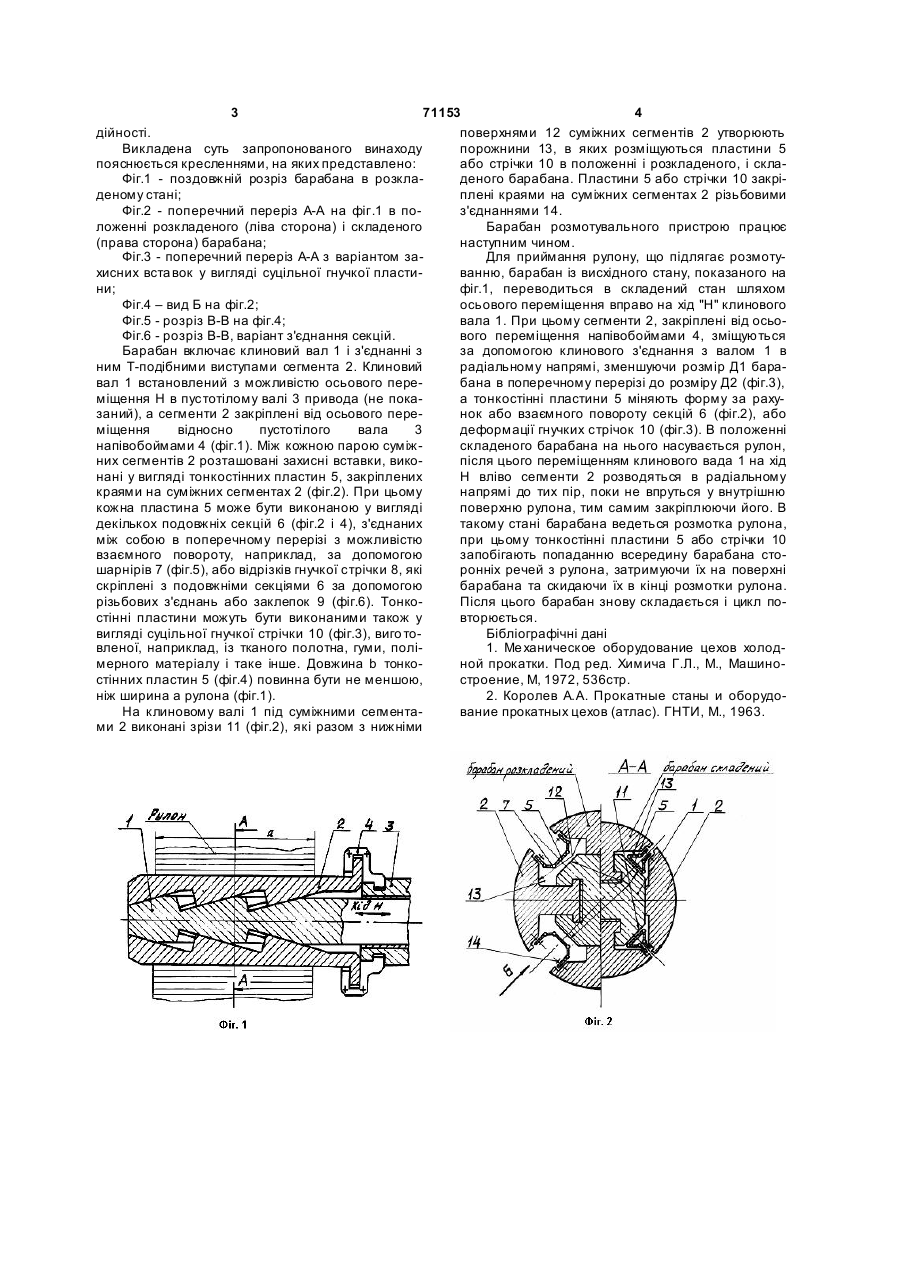

1. Барабан розмотувального пристрою, що включає клиновий вал і з'єднані з ним сегменти, а також розташовані між суміжними сегментами захисні вставки, який відрізняється тим, що захисні 3 71153 4 дійності. поверхнями 12 суміжних сегментів 2 утворюють Викладена суть запропонованого винаходу порожнини 13, в яких розміщуються пластини 5 пояснюється кресленнями, на яких представлено: або стрічки 10 в положенні і розкладеного, і склаФіг.1 - поздовжній розріз барабана в розкладеного барабана. Пластини 5 або стрічки 10 закріденому стані; плені краями на суміжних сегментах 2 різьбовими Фіг.2 - поперечний переріз А-А на фіг.1 в поз'єднаннями 14. ложенні розкладеного (ліва сторона) і складеного Барабан розмотувального пристрою працює (права сторона) барабана; наступним чином. Фіг.3 - поперечний переріз А-А з варіантом заДля приймання рулону, що підлягає розмотухисних вста вок у вигляді суцільної гнучкої пластиванню, барабан із висхідного стану, показаного на ни; фіг.1, переводиться в складений стан шляхом Фіг.4 – вид Б на фіг.2; осьового переміщення вправо на хід "Н" клинового Фіг.5 - розріз В-В на фіг.4; вала 1. При цьому сегменти 2, закріплені від осьоФіг.6 - розріз В-В, варіант з'єднання секцій. вого переміщення напівобоймами 4, зміщуються Барабан включає клиновий вал 1 і з'єднанні з за допомогою клинового з'єднання з валом 1 в ним Т-подібними виступами сегмента 2. Клиновий радіальному напрямі, зменшуючи розмір Д1 баравал 1 встановлений з можливістю осьового перебана в поперечному перерізі до розміру Д2 (фіг.3), міщення Η в пустотілому валі 3 привода (не покаа тонкостінні пластини 5 міняють форму за рахузаний), а сегменти 2 закріплені від осьового перенок або взаємного повороту секцій 6 (фіг.2), або міщення відносно пустотілого вала 3 деформації гнучких стрічок 10 (фіг.3). В положенні напівобоймами 4 (фіг.1). Між кожною парою суміжскладеного барабана на нього насувається рулон, них сегментів 2 розташовані захисні вставки, викопісля цього переміщенням клинового вада 1 на хід нані у вигляді тонкостінних пластин 5, закріплених Η вліво сегменти 2 розводяться в радіальному краями на суміжних сегментах 2 (фіг.2). При цьому напрямі до тих пір, поки не впруться у внутрішню кожна пластина 5 може бути виконаною у вигляді поверхню рулона, тим самим закріплюючи його. В декількох подовжніх секцій 6 (фіг.2 і 4), з'єднаних такому стані барабана ведеться розмотка рулона, між собою в поперечному перерізі з можливістю при цьому тонкостінні пластини 5 або стрічки 10 взаємного повороту, наприклад, за допомогою запобігають попаданню всередину барабана стошарнірів 7 (фіг.5), або відрізків гнучкої стрічки 8, які ронніх речей з рулона, затримуючи їх на поверхні скріплені з подовжніми секціями 6 за допомогою барабана та скидаючи їх в кінці розмотки рулона. різьбових з'єднань або заклепок 9 (фіг.6). ТонкоПісля цього барабан знову складається і цикл постінні пластини можуть бути виконаними також у вторюється. вигляді суцільної гнучкої стрічки 10 (фіг.3), виго тоБібліографічні дані вленої, наприклад, із тканого полотна, гуми, полі1. Ме ханическое оборудование цехов холодмерного матеріалу і таке інше. Довжина b тонконой прокатки. Под ред. Химича Г.Л., М., Машиностінних пластин 5 (фіг.4) повинна бути не меншою, строение, М, 1972, 536стр. ніж ширина а рулона (фіг.1). 2. Королев Α.Α. Прокатные станы и оборудоНа клиновому валі 1 під суміжними сегментавание прокатных цехов (атлас). ГНТИ, М., 1963. ми 2 виконані зрізи 11 (фіг.2), які разом з нижніми 5 Комп’ютерна в ерстка Л.Литв иненко 71153 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
