Газорозподільна станція

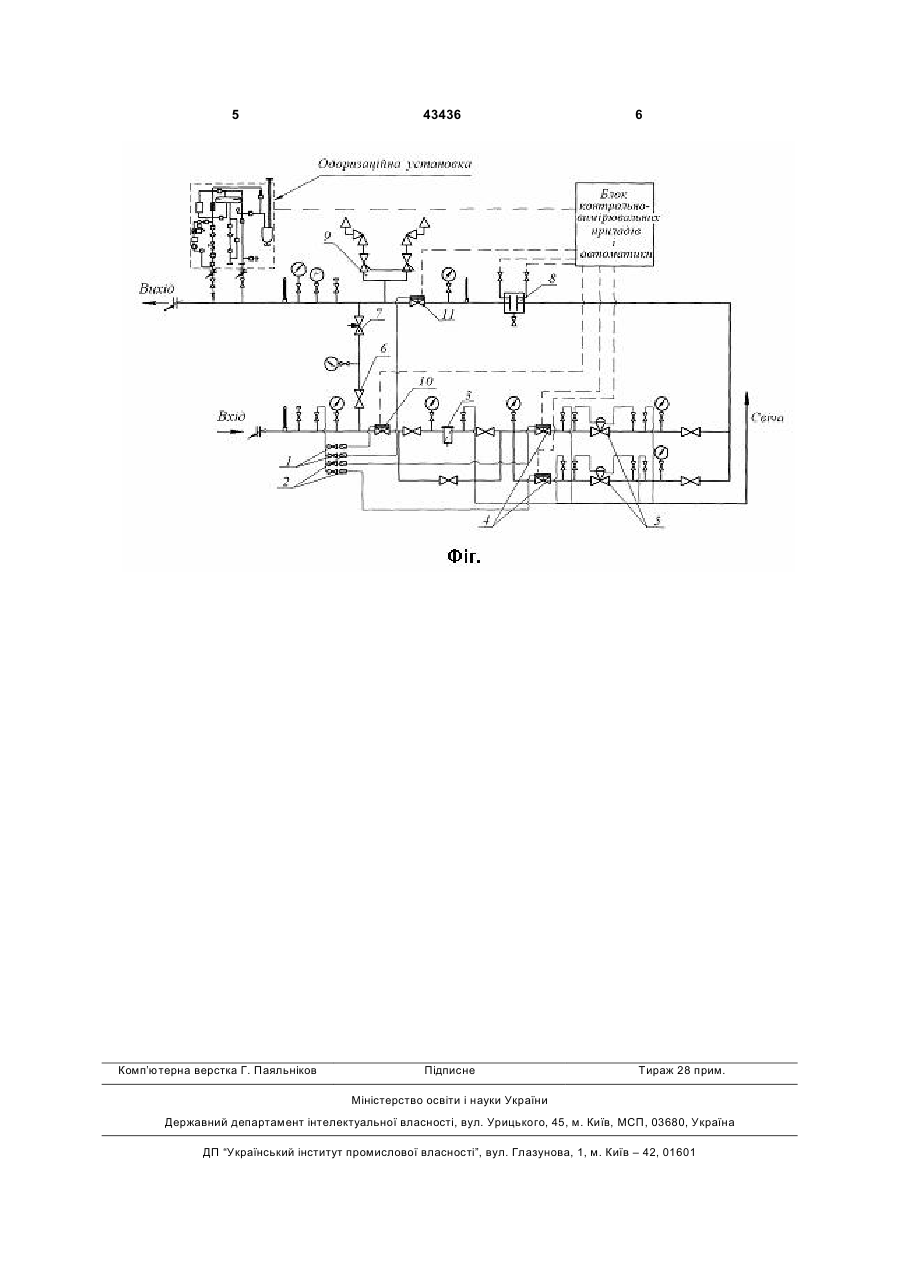

Газорозподільна станція, що містить контрольно-вимірювальні прилади, запірну арматуру, фільтр, дві аналогічні лінії редукування та байпасну лінію, яка відрізняється тим, що складається з 3 43436 4 ки чому вирішується проблема попередження гідЗамірний блок містить замірний пристрій 8 та ратоутворення при зниженні тиску газу. інше контрольно - вимірювальне обладнання. Таким чином, газорозподільна станція забезТехнологічний і замірний блоки змонтовані на печує виконання наступних основних функцій: несучій рами (на Фіг. не наведена), виконаній у - очищення газу від крапельної рідини та мевигляді моноблоку ханічних домішок; Перед блоком одоризації газу для захисту від - редукування високого тиску газу до заданого непередбачених стрибків тиску встановлений скисереднього та підтримання його з певною точністю дний запобіжний клапан 9. при змінах вхідного тиску або змінах його витрат; Блок одоризації газу виконаний у вигляді уста- автоматичну одоризацію газу пропорційно новки одоризації, що встановлена на виході техйого витратам (споживанню); нологіченого вузла і забезпечує ґнотову або авто- вимірювання споживання газу з багатодобоматичну одоризацію газу не більш ніж 16г на 1000 вою реєстрацією; нм3. До його складу входить також резервуар (на - управління режимами роботи технологічного Фіг. не наведений), який забезпечує запас одоранобладнання у ручному та автоматичному режимах; та, розрахований на використання при номіналь- подача аварійних сигналів оператору або диному споживанні газу не менш ніж протягом 30 діб. спетчеру при порушеннях режимів роботи обладБлок одоризації виконаний у вигляді окремого вузнання. ла у шафовому виконанні. Газорозподільна станція, що заявляється, явБлок контрольно-вимірювальних приладів і авляє собою комплекс технологічного обладнання і томатики (КВПіА) також виконаний у вигляді окрепризначена для постачання природного газу серемого вузла у шафовому виконанні і з'єднаний з днього тиску споживачам з малими об'ємами спошаровими пнемопривідними кранами 4, 9, 10, 11, живання (до 2000 нм3/год). замірним пристроєм 8 та установкою одоризації Газорозподільна станція забезпечує зниження газу. Блок КВПіА забезпечує автоматичне управвисокого тиску в інтервалі від 1,2 МПа - 7,5 МПа до ління роботою окремих вузлів станції, координацію заданого середнього в інтервалі 0,1 МПа - 1,6 МПа взаємодії меж ними, збір, збереження і передачу незалежно від змін споживання і тиску газу на її інформації про режими роботи станції диспетчеру, вході. а також реалізацію функції аварійного захисту. На Фіг. зображено технологічна схема газоНа вході та виході газорозподільної станції розподільної станції. встановлені ізолюючі фланці. Крім того, при необГазорозподільна станція складається з технохідності, на виході може бути встановлений зворологічного блоку, до складу якого входять послідотний клапан. вно встановлені на імпульсних лініях запірні крани Газорозподільна станція придатна для роботи 1 та картриджі фільтри 2 для очищення газу, при температурі навколишнього повітря від плюс фільтр тонкого очищення 3, що встановлений пе40°С до мінус 30°С і відносній вологості до 95 % ред вузлом редукування, який складається з двох при температурі плюс 35°С. аналогічних ліній редукування , на кожній із яких Газорозподільна станція працює таким чином. послідовно встановлені кульові пневмоприводни Газ, що поступає з газопроводу на імпульсні крани 4 і регулятори тиску 5, байпасна лінія ручнолінії, де очищується за допомогою картриджних го управління, що складається з кульового крана 6 фільтрів 2, після чого через фільтр тонкого очиі засувки 7. Усе обладнання встановлене з технощення 3, наприклад з фторопластовими фільтрологічно необхідною обв'язкою, що містить запірну елементами, який практично повністю очищує газ арматуру та пристрої для контролю тиску газу. від вологи, подається на регулятор тиску 5 для Вузол редукування забезпечує зниження вхідного зниження тиску до заданого. Після редукування тиску до заданого вихідного і підтримує його при газ через замірний вузол подається на одоризацію змінах споживання і вхідного тиску, а байпасна та на вихід з газорозподільної станції. лінія необхідна для виведення станції на плановоУ разі проведення плановопопереджувальний ремонт. попереджувального ремонту, газ направляють через байпасну лінію. 5 Комп’ютерна верстка Г. Паяльніков 43436 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
