Газорозподільна станція

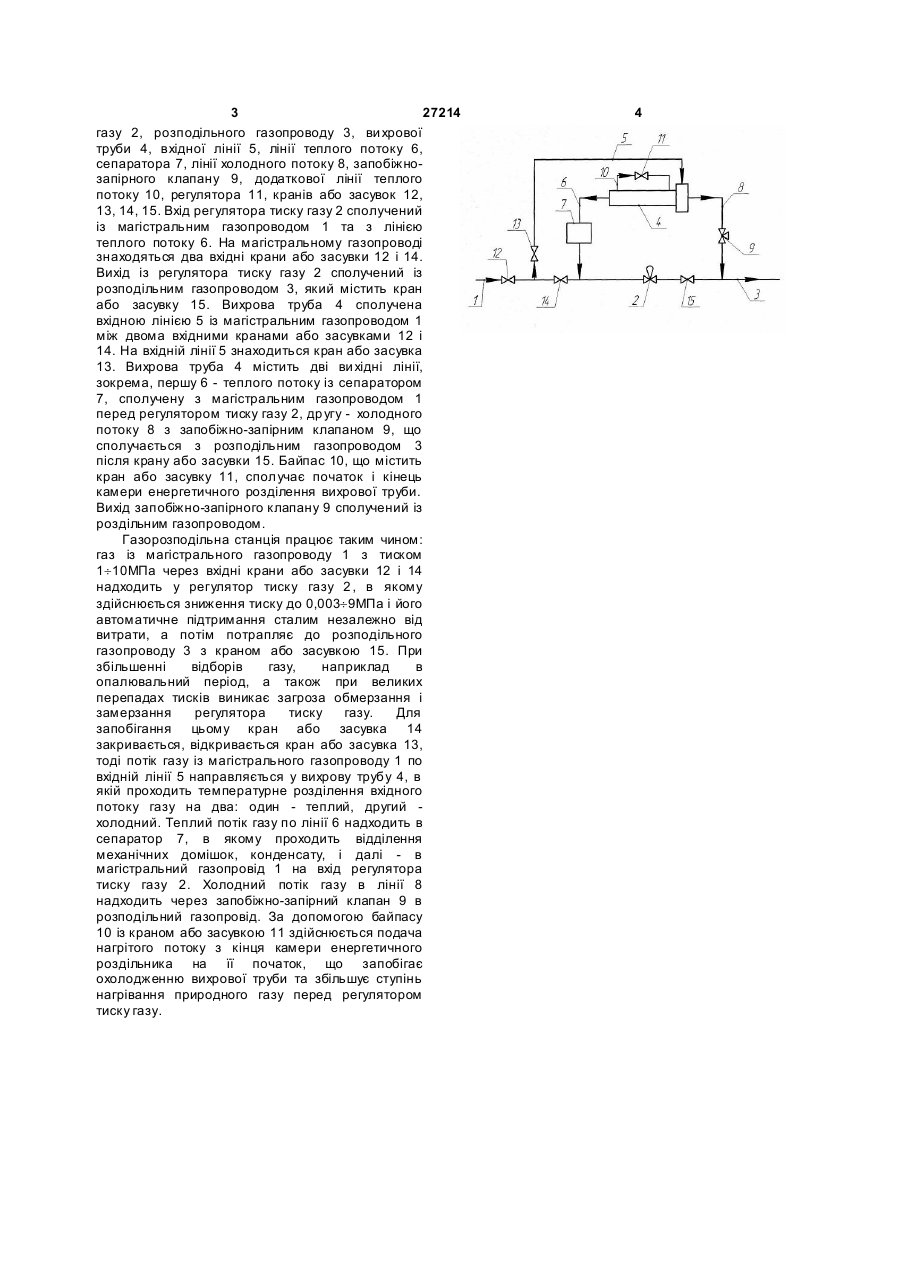

Газорозподільна станція, що містить магістральний газопровід із двома вхідними засувками або кранами, регулятором тиску газу, 3 27214 газу 2, розподільного газопроводу 3, ви хрової труби 4, вхідної лінії 5, лінії теплого потоку 6, сепаратора 7, лінії холодного потоку 8, запобіжнозапірного клапану 9, додаткової лінії теплого потоку 10, регулятора 11, кранів або засувок 12, 13, 14, 15. Вхід регулятора тиску газу 2 сполучений із магістральним газопроводом 1 та з лінією теплого потоку 6. На магістральному газопроводі знаходяться два вхідні крани або засувки 12 і 14. Вихід із регулятора тиску газу 2 сполучений із розподільним газопроводом 3, який містить кран або засувку 15. Вихрова труба 4 сполучена вхідною лінією 5 із магістральним газопроводом 1 між двома вхідними кранами або засувками 12 і 14. На вхідній лінії 5 знаходиться кран або засувка 13. Вихрова труба 4 містить дві ви хідні лінії, зокрема, першу 6 - теплого потоку із сепаратором 7, сполучену з магістральним газопроводом 1 перед регулятором тиску газу 2, др угу - холодного потоку 8 з запобіжно-запірним клапаном 9, що сполучається з розподільним газопроводом 3 після крану або засувки 15. Байпас 10, що містить кран або засувку 11, сполучає початок і кінець камери енергетичного розділення вихрової труби. Вихід запобіжно-запірного клапану 9 сполучений із роздільним газопроводом. Газорозподільна станція працює таким чином: газ із магістрального газопроводу 1 з тиском 1¸10МПа через вхідні крани або засувки 12 і 14 надходить у регулятор тиску газу 2 , в якому здійснюється зниження тиску до 0,003¸9МПа і його автоматичне підтримання сталим незалежно від витрати, а потім потрапляє до розподільного газопроводу 3 з краном або засувкою 15. При збільшенні відборів газу, наприклад в опалювальний період, а також при великих перепадах тисків виникає загроза обмерзання і замерзання регулятора тиску газу. Для запобігання цьому кран або засувка 14 закривається, відкривається кран або засувка 13, тоді потік газу із магістрального газопроводу 1 по вхідній лінії 5 направляється у вихрову трубу 4, в якій проходить температурне розділення вхідного потоку газу на два: один - теплий, другий холодний. Теплий потік газу по лінії 6 надходить в сепаратор 7, в якому проходить відділення механічних домішок, конденсату, і далі - в магістральний газопровід 1 на вхід регулятора тиску газу 2. Холодний потік газу в лінії 8 надходить через запобіжно-запірний клапан 9 в розподільний газопровід. За допомогою байпасу 10 із краном або засувкою 11 здійснюється подача нагрітого потоку з кінця камери енергетичного роздільника на її початок, що запобігає охолодженню вихрової труби та збільшує ступінь нагрівання природного газу перед регулятором тиску газу. 4
