Спосіб формування зони огляду системи попередження наїзду агрегатів, які обслуговують батареї коксових печей

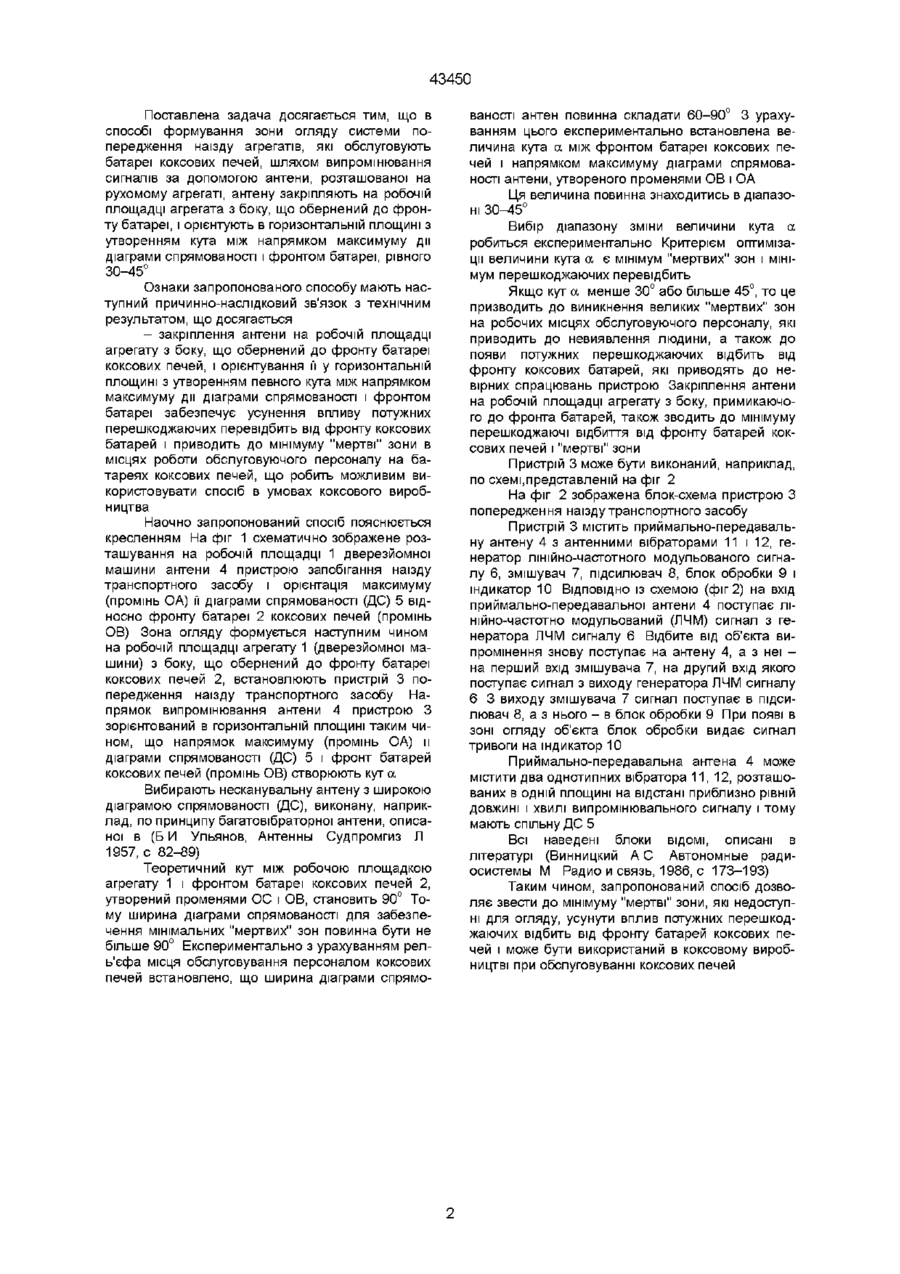

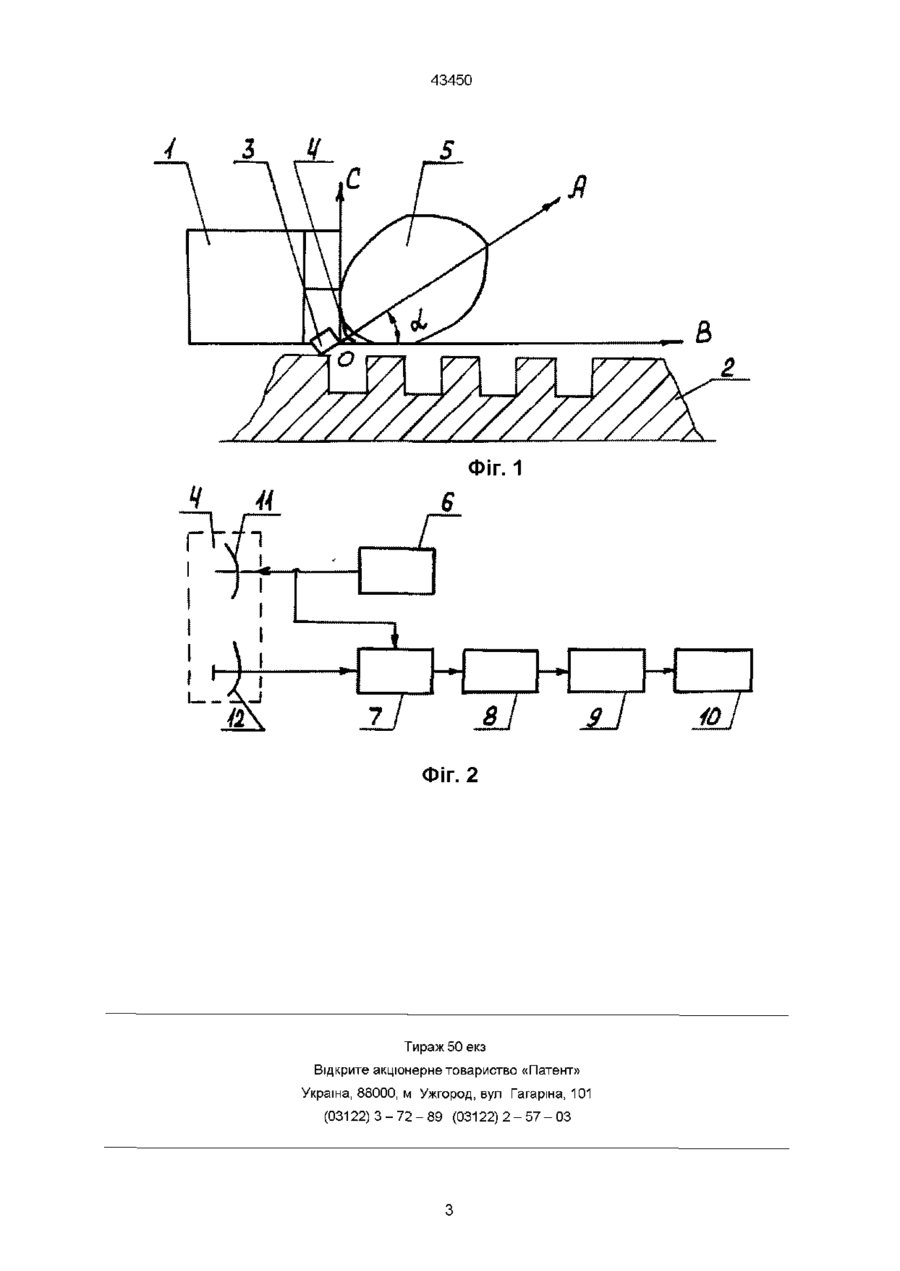

Спосіб формування зони огляду системи попередження наїзду агрегатів, які обслуговують батареї коксових печей, шляхом випромінювання сигналів за допомогою антени, розташованої на агрегаті, що рухається, який відрізняється тим, що антену закріпляють на робочій площадці агрегата з боку, що обернений до фронту батареї, і орієнтують у горизонтальній площині так, що кут між напрямком максимуму діаграми спрямованості антени і фронтом батареї дорівнює 30-45° Винахід стосується забезпечення безпеки обслуговування людиною батарей коксових печей, попередження наїзду агрегатів, які обслуговують ці батареї, на обслуговуючий персонал, і може знайти застосування в коксохімії ВІДОМІ різні методи формування зони огляду систем попередження наїзду, наприклад, послідовне сканування "мертвого" кута задньої напівсфери, створення великої КІЛЬКОСТІ зміщених променів, тобто парарельно огляду, створення однієї широкої зони (Винницкий А С , Автономные радиосистемы М Радио и связь, 1986, 335 с ) Основним недоліком згаданих методів є неможливість використання їх в умовах потужних перевідбить від фронту коксових батарей, і виявляти на цьому фоні об'єкти з малою ефективною відбивною поверхнею, тобто неможливість застосування цих способів для формування зони огляду системи попередження наїзду агрегатів, які обслуговують батареї коксових печей Найбільш близьким за технічною суттю до запропонованого способу є спосіб формування зони огляду системи попередження наїзду транспортного засобу, який полягає у випромінюванні сигналів за допомогою скануючої у горизонтальній площині діаграми спрямованості антени транспортного засобу, вимірюванні кута повороту діаграми спрямованості антени в горизонтальній площині відносно осі транспортного засобу, швидкості транспортного засобу, коефіцієнтів зчеплен ня шин з дорогою і затухання сигналу в середовищі та зміни потужності випромінювального сигналу по визначеній залежності (А С СССР № 1758618, G 01 S 13/93, опубл 30 08 92, Бюл № 32) Недоліками вказаного способу є неможливість його використання при формуванні зони огляду системи попередження наїзду агрегатів, які обслуговують батареї коксових печей, тому що механічне сканування не може бути реалізоване в коксовому виробництві через агресивність навколишнього середовища, а електронне сканування припускає використання багатоканальних антенних систем, які захаращують робочі площадки агрегатів і стають на заваді при обслуговуванні батареї коксових печей Задачею запропонованого винаходу є удосконалення відомого способу формування зони огляду системи попередження наїзду транспортного засобу шляхом підбору спеціальних антен, їх розташування на робочій площадці обслуговуючого рухомого агрегату і орієнтації в горизонтальній площині з утворенням між напрямком максимума діаграми спрямування і фронтом батареї певного кута і за рахунок цього забезпечення можливості використання при обслуговуванні батарей коксових печей способу формування зони огляду системи попередження наїзду агрегатів з мінімальними "мертвими" зонами і усунення впливу потужних перешкоджаючих перевідбить від фронту коксових батарей Зоя О о ю ^СО 43450 Поставлена задача досягається тим, що в способі формування зони огляду системи попередження наїзду агрегатів, які обслуговують батареї коксових печей, шляхом випромінювання сигналів за допомогою антени, розташованої на рухомому агрегаті, антену закріпляють на робочій площадці агрегата з боку, що обернений до фронту батареї, і орієнтують в горизонтальній площині з утворенням кута між напрямком максимуму дії діаграми спрямованості і фронтом батареї, рівного 30-45° Ознаки запропонованого способу мають наступний причинно-наслідковий зв'язок з технічним результатом, що досягається - закріплення антени на робочій площадці агрегату з боку, що обернений до фронту батареї коксових печей, і орієнтування її у горизонтальній площині з утворенням певного кута між напрямком максимуму дії діаграми спрямованості і фронтом батареї забезпечує усунення впливу потужних перешкоджаючих перевідбить від фронту коксових батарей і приводить до мінімуму "мертві" зони в місцях роботи обслуговуючого персоналу на батареях коксових печей, що робить можливим використовувати спосіб в умовах коксового виробництва Наочно запропонований спосіб пояснюється кресленням На фіг 1 схематично зображене розташування на робочій площадці 1 дверезйомної машини антени 4 пристрою запобігання наїзду транспортного засобу і орієнтація максимуму (промінь ОА) її діаграми спрямованості (ДС) 5 відносно фронту батареї 2 коксових печей (промінь ОВ) Зона огляду формується наступним чином на робочій площадці агрегату 1 (дверезйомної машини) з боку, що обернений до фронту батареї коксових печей 2, встановлюють пристрій 3 попередження наїзду транспортного засобу Напрямок випромінювання антени 4 пристрою З зорієнтований в горизонтальній площині таким чином, що напрямок максимуму (промінь ОА) и діаграми спрямованості (ДС) 5 і фронт батарей коксових печей (промінь ОВ) створюють кут а Вибирають несканувальну антену з широкою діаграмою спрямованості (ДС), виконану, наприклад, по принципу багатовібраторної антени, описаної в (Б И Ульянов, Антенны Судпромгиз Л 1957, с 82-89) Теоретичний кут між робочою площадкою агрегату 1 і фронтом батареї коксових печей 2, утворений променями ОС і ОВ, становить 90° Тому ширина діаграми спрямованості для забезпечення мінімальних "мертвих" зон повинна бути не більше 90° Експериментально з урахуванням рель'єфа місця обслуговування персоналом коксових печей встановлено, що ширина діаграми спрямо ваності антен повинна складати 60-90° 3 урахуванням цього експериментально встановлена величина кута а між фронтом батареї коксових печей і напрямком максимуму діаграми спрямованості антени, утвореного променями ОВ і ОА Ця величина повинна знаходитись в діапазоні 30-45° Вибір діапазону зміни величини кута а робиться експериментально Критерієм огтгимізацм величини кута а є мінімум "мертвих" зон і мінімум перешкоджаючих перевідбить Якщо кут а менше 30° або більше 45°, то це призводить до виникнення великих "мертвих" зон на робочих місцях обслуговуючого персоналу, які приводить до невиявлення людини, а також до появи потужних перешкоджаючих відбить від фронту коксових батарей, які приводять до невірних спрацювань пристрою Закріплення антени на робочій площадці агрегату з боку, примикаючого до фронта батарей, також зводить до мінімуму перешкоджаючі відбиття від фронту батарей коксових печей і "мертві" зони Пристрій 3 може бути виконаний, наприклад, по схемі,представленій на фіг 2 На фіг 2 зображена блок-схема пристрою З попередження наїзду транспортного засобу Пристрій 3 містить приймально-передавальну антену 4 з антенними вібраторами 11 і 12, генератор лінійно-частотного модульованого сигналу 6, змішувач 7, підсилювач 8, блок обробки 9 і індикатор 10 ВІДПОВІДНО ІЗ схемою (фіг 2) на вхід приймально-передавальної антени 4 поступає лінійно-частотно модульований (ЛЧМ) сигнал з генератора ЛЧМ сигналу 6 Відбите від об'єкта випромінення знову поступає на антену 4, а з неї на перший вхід змішувача 7, на другий вхід якого поступає сигнал з виходу генератора ЛЧМ сигналу 6 3 виходу змішувача 7 сигнал поступає в підсилювач 8, а з нього - в блок обробки 9 При появі в зоні огляду об'єкта блок обробки видає сигнал тривоги на індикатор 10 Приймально-передавальна антена 4 може містити два однотипних вібратора 11, 12, розташованих в одній площині на відстані приблизно рівній довжині і хвилі випромінювального сигналу і тому мають спільну ДС 5 Всі наведені блоки ВІДОМІ, описані в літературі (Винницкий А С Автономные радиосистемы М Радио и связь, 1986, с 173-193) Таким чином, запропонований спосіб дозволяє звести до мінімуму "мертві" зони, які недоступні для огляду, усунути вплив потужних перешкоджаючих відбить від фронту батарей коксових печей і може бути використаний в коксовому виробництві при обслуговуванні коксових печей 43450 ч и ФІГ. 1 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
