Машина для обслуговування батареї коксових печей

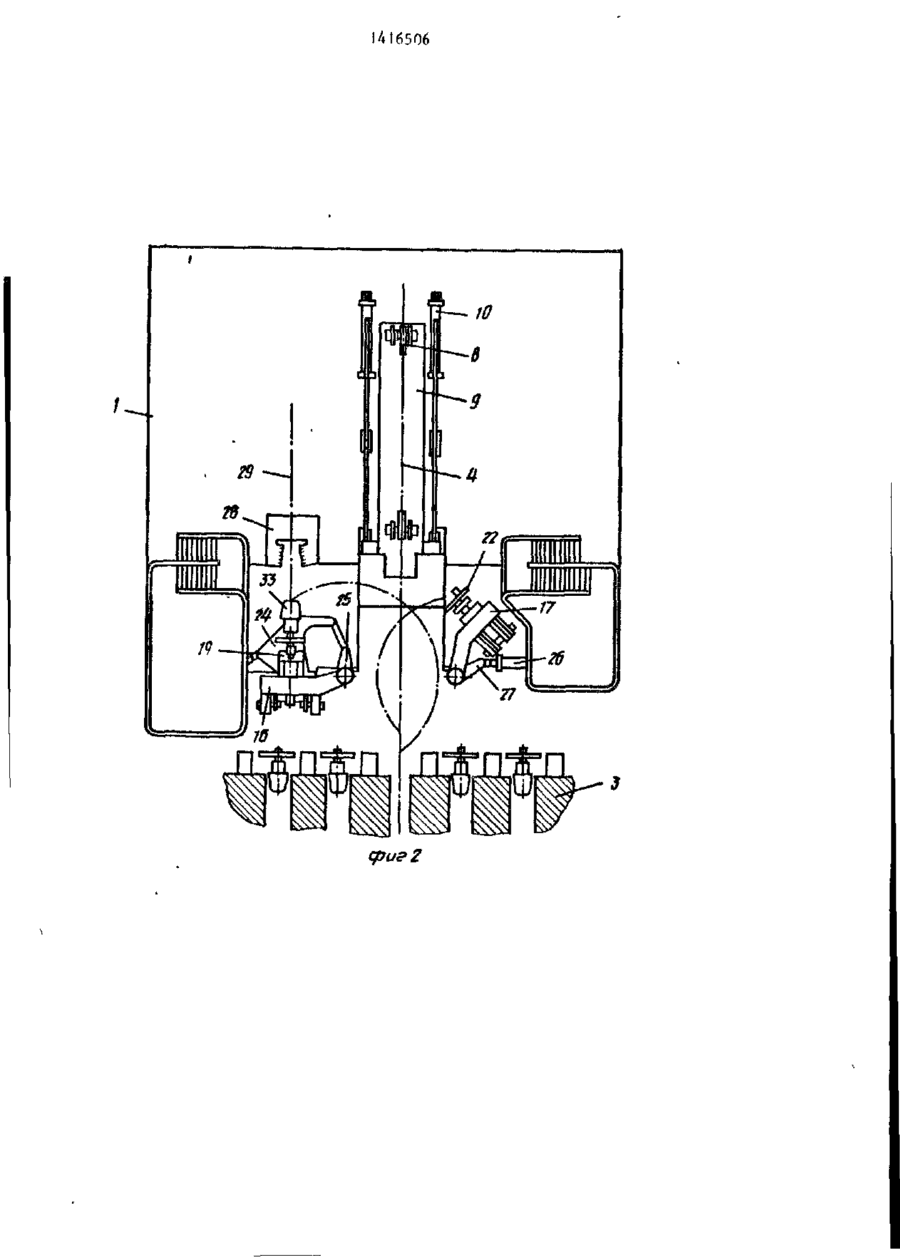

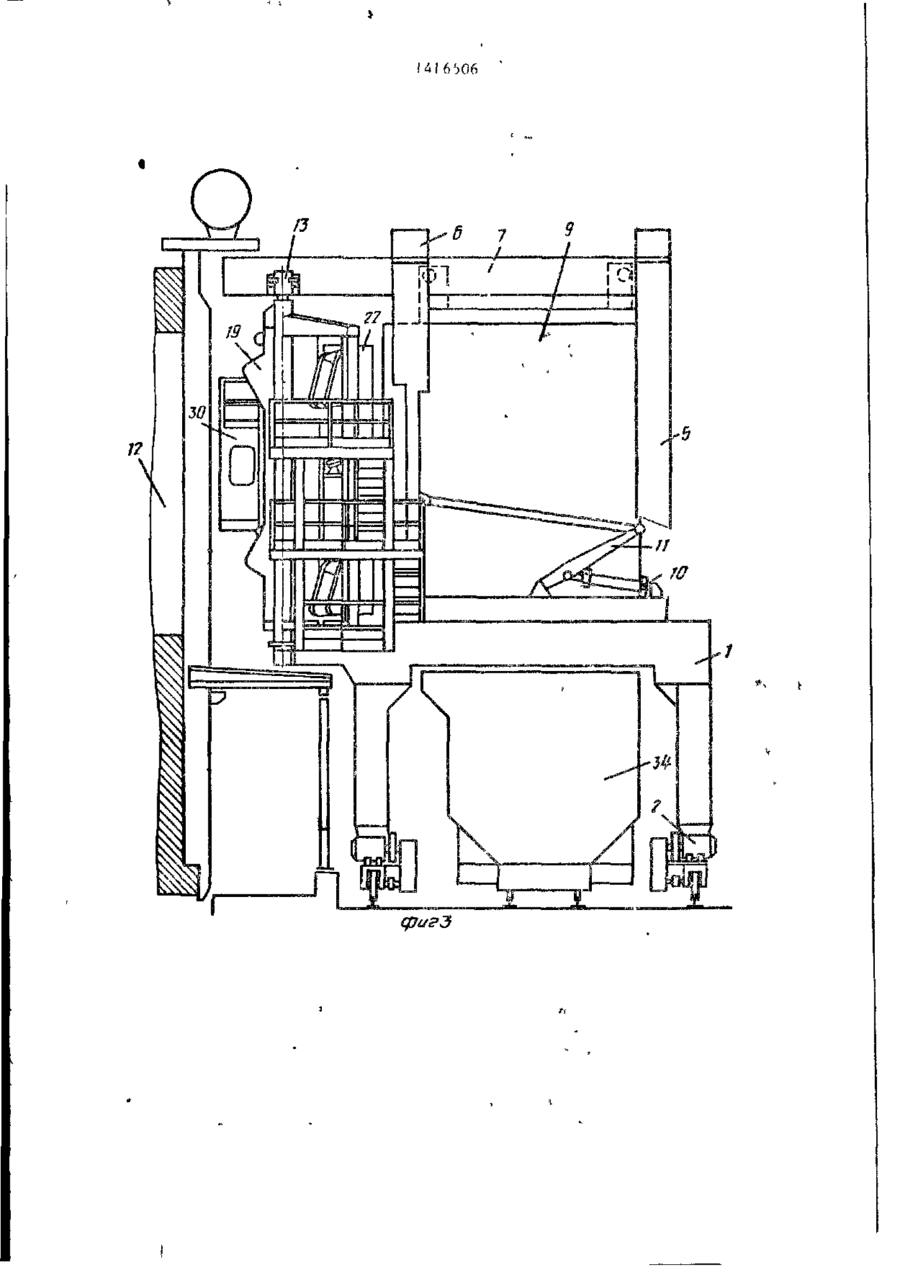

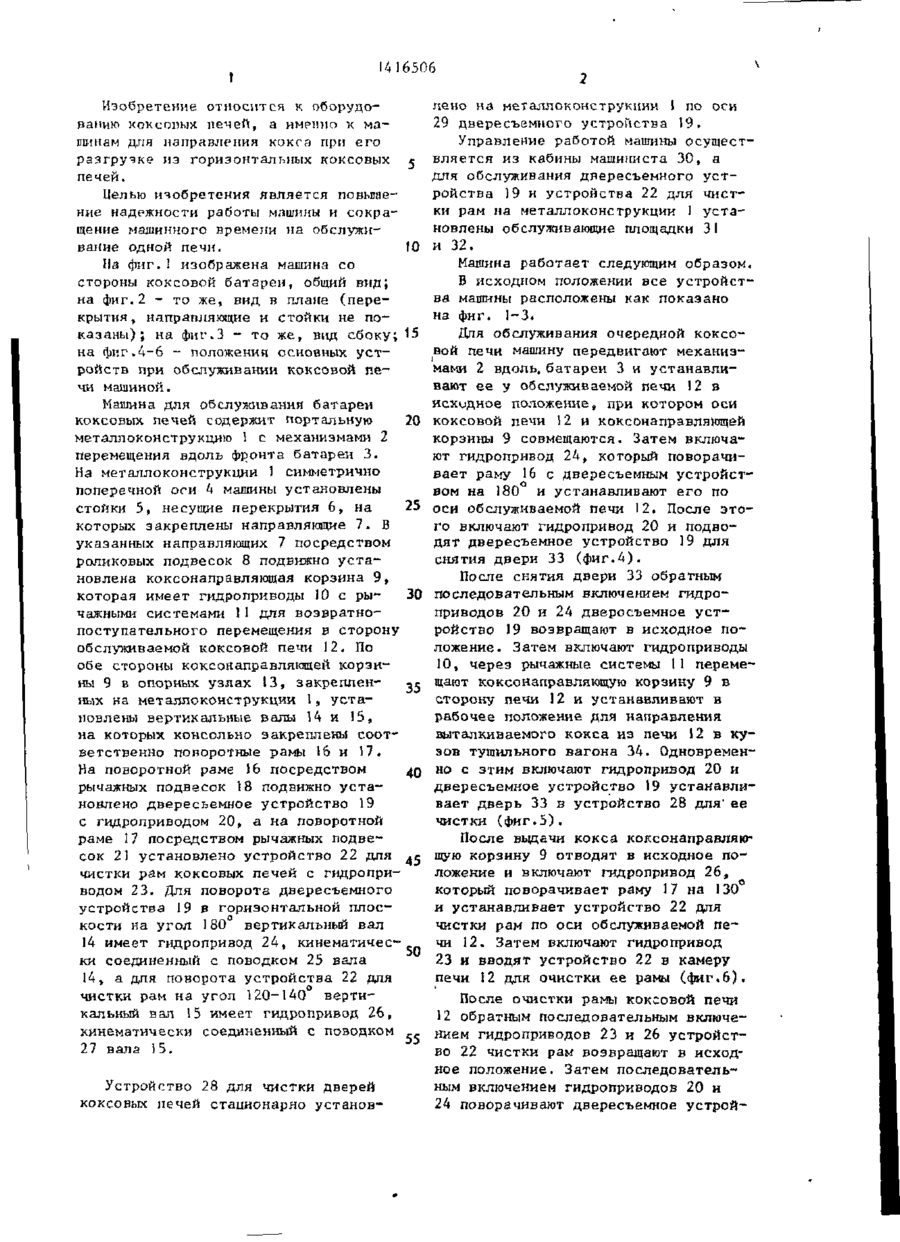

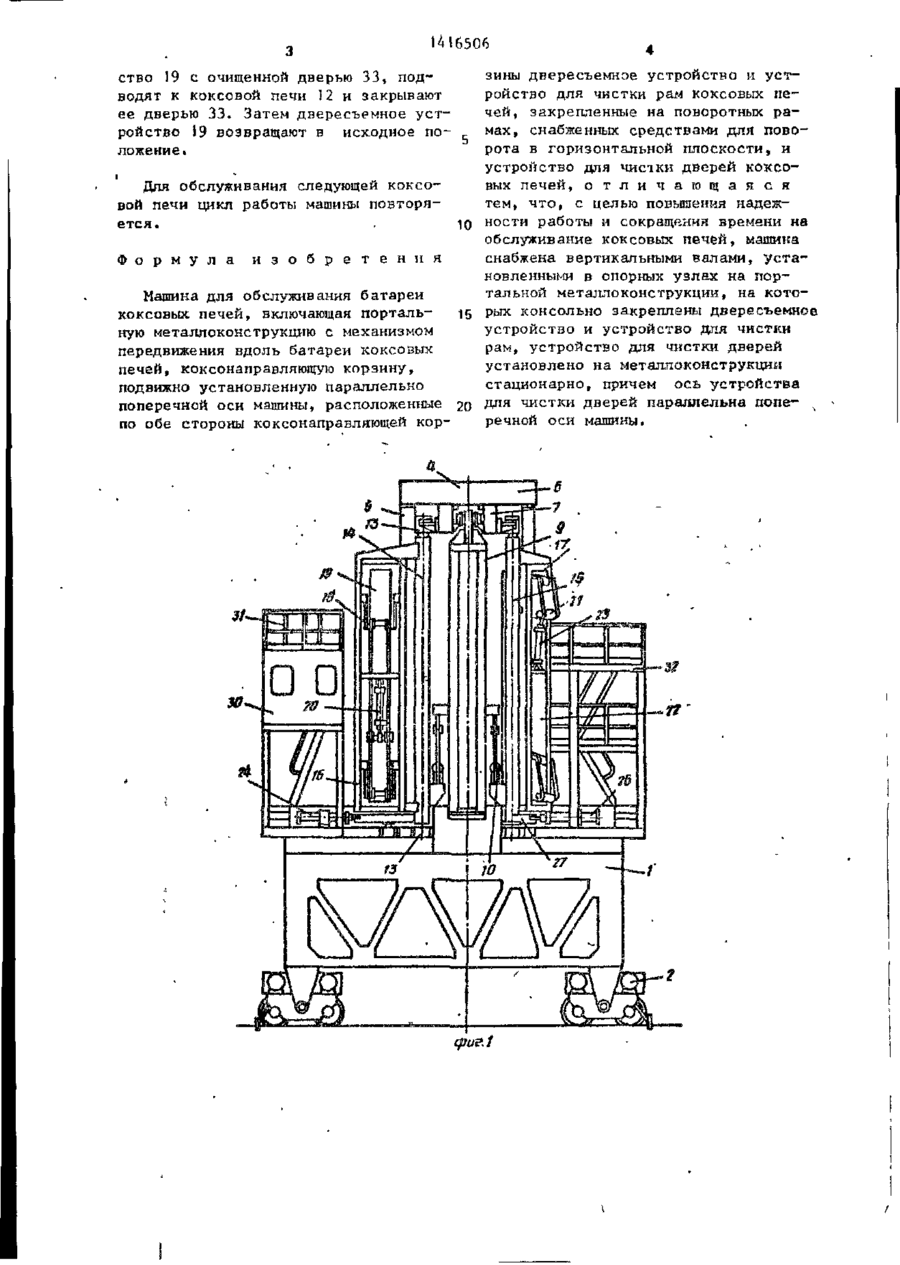

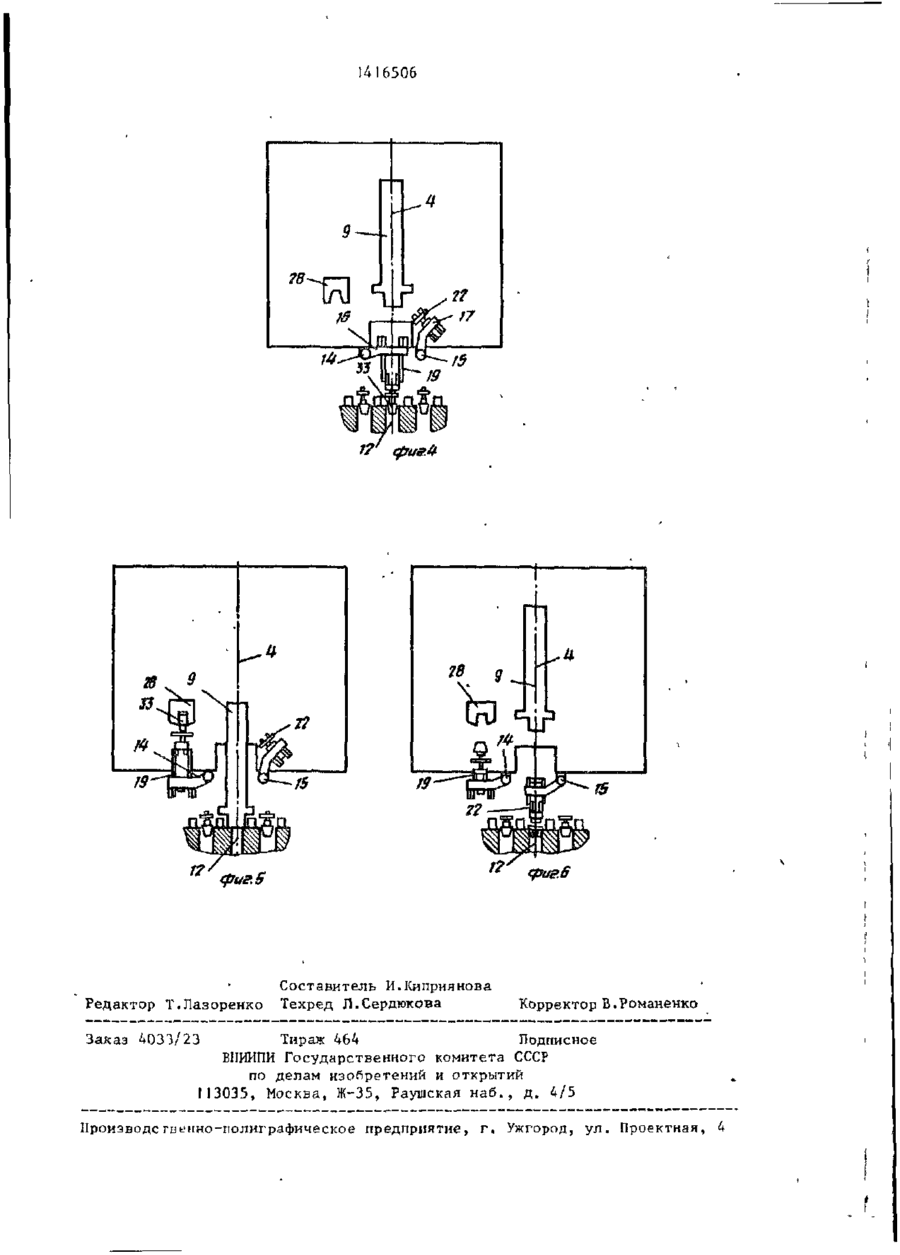

Изобретение относится к оборудованию коксовых печей (КП), а именно к машинам д л я направления к о к с а при его р а з г р у з к е из горизонтальных КД( и позволяет повысить надежность р а б о ты машины и с о к р а т и т ь время на обслуживание одной печи. Машина включает портальную металлоконструкцию с меха низмами передвижения вдоль батареи КП, коксонаправляющуго корэияу» п о д вижно установленную параллельно п о перечной оси машины, расположенные по обе стороны коксонаправляющей к о р зины двересъемное у с т р о й с т в о , подвижно установленное в поворотной р а м е , которая консольно з а к р е п л е н а на в е р тикальном валу, у с т р о й с т в о для ч и с т ки рам КП, подвижно установленное в поворотной раме, которая также к о н сольно закреплена на вертикальном з а л у , и устройство д л я чистки дверей КП, установленное на металлоконструкции стационарно, причем о с ь у с т р о й с т ва для чистки дверей параллельна п о перечной оси машины. Вертикальные валы имеют с р е д с т в а д л я поворота в горизонтальной плоскости двересъемного у с т р о й с т в а н а 180°, а у с т р о й с т в а для чистки рам КП - на 120-140 . 6 ил. С О 55 t 16506 Изобретение относится к оборудованию коксовых печей, а именно к машинам для направления кокса при его разгрузке из горизонтальных коксовых с печей. Целью изобретения является повышение надежности работы машины и сокращение машинного времени на обслуживание одной печи. 10 На фиг.1 изображена машина со стороны коксовой батареи, общий вид; на фиг.2 - то же, вид в плане (перекрытия , направляющие и стойки не показаны) ; на фиг.З - то же, вид сбоку; 15 на фиг.4-6 - положения основных устройств при обслуживании коксовой печи машиной. Машина для обслуживания батареи 20 коксовых печей содержит портальную металлоконструкцию 1 с механизмами 2 перемещения вдоль фронта батареи 3. На металлоконструкции 1 симметрично поперечной оси 4 машины установлены стойки 5, несущие перекрытия 6, на 25 которых закреплены направляющие 7. В указанных направляющих 7 посредством роликовых подвесок 8 подвижно установлена коксонаправляющая корзина 9, которая имеет гидроприводы 10 с ры30 чажными системами 11 для возвратнопоступательного перемещения в сторону обслуживаемой коксовой печи 12. По обе стороны коксояаправляющей корзины 9 в опорных узлах 13» закреплен,с ных на металлоконструкции 1, установлены вертикальные валы 14 и 15, на которых консольно закреплены соответственно поворотные рамы 16 и 17. На поворотной раме 16 посредством но рычажных подвесок 18 подвижно установлено двересьемное устройство 19 с гидроприводом 20, а на поворотной раме 17 посредством рычажных подвесок 21 установлено устройство 22 для лс чистки рам коксовых печей с гидроприводом 23. Для поворота двересъемного устройства 19 в горизонтальной плоскости на угол 180 вертикальный вал 14 имеет гидропривод 24, кинематичес50 ки соединенный с поводком 25 вала 14, а для поворота устройства 22 для чистки рам на угол 120-140 вертикальный вал 15 имеет гидропривод 26, кинематически соединенный с поводком 55 27 вала 15. Устройство 28 для чистки дверей коксовых печей стационарно установ лено на металлоконструкции 1 по оси 29 двересъемного устройства I9. Управление работой машины осуществляется из кабины машиниста 30, а для обслуживания двересъемного устройства 19 и устройства 22 для чистки рам на металлоконструкции 1 установлены обслуживающие площадки 31 и 32. Машина работает следующим образом. Б исходном положении все устройства машины расположены как показано на фиг. 1-3. Для обслуживания очередной коксовой печи машину передвигают механизмами 2 вдоль, батареи 3 и устанавливают ее у обслуживаемой печи 12 в исходное положение, при котором оси коксовой печи 12 и коксонаправляющей корзины 9 совмещаются. Затем включают гидропривод 24, который поворачивает раму 16 с двересъемным устройством на 180 и устанавливают его по оси обслуживаемой печи 12. После этого включают гидропривод 20 и подводят двересъемное устройство 19 для снятия двери 33 (фиг.4). После снятия двери 33 обратным последовательным включением гидроприводов 20 и 24 дверосъемное устройство 19 возвращают в исходное положение. Затем включают гидроприводы 10, через рычажные системы 11 перемещают коксонаправляющую корзину 9 в сторону печи 12 и устанавливают в рабочее положение для направления выталкиваемого кокса из печи 12 в куэов тушильного вагона 34. Одновременно с этим включают гидропривод 20 и двересъемное устройство 19 устанавливает дверь 33 в устройство 28 для1 ее чистки (фиг.5). После выдачи кокса коксонаправляющую корзину 9 отводят в исходное положение и включают гидропривод 26, который поворачивает раму 17 на 130 и устанавливает устройство 22 для чистки рам по оси обслуживаемой печи 12. Затем включают гидропривод 23 и вводят устройство 22 в камеру печи 12 для очистки ее рамы (фиг.6). После очистки рамы коксовой печи 12 обратным последовательным включением гидроприводов 23 и 26 устройство 22 чистки рам возвращают в исходное положение. Затем последовательным включением гидроприводов 20 н 24 поворачивают двересъемное устрой 1416506 зины двересъемное устройство и устройство для чистки рам коксовых печей, закрепленные на поворотных рамах, снабженных средствами для поворота в горизонтальной плоскости, и устройство для чистки дверей коксовых печей, о т л и ч а ю щ а я с я Для обслуживания следующей коксотем, что, с целью повышения надежвой печи цикл работы машины повторяется. . ю ности работы и сокращения времени на обслуживание коксовых печей, машина снабжена вертикальными валами, устаФормула и з о б р е т е н и я новленными в опорных узлазс на портальной метшгпоконструкции, на котоМашина для обслуживания батареи рых консольно закреплены двересъемное коксовых печей, включающая порталь15 устройство и устройство для чистки кую металлоконструкцию с механизмом рам, устройство для чистки дверей передвижения вдоль батареи коксовых установлено на металлоконструкции печей, коксонаправляющую корзину, стационарно, причем ось устройства подвижно установленную параллельно для чистки дверей параллельна попепоперечной оси машины, расположенные 20 речной оси машины. по обе стороны коксонаправляющей корство 19 с очищенной дверью 33, подводят к коксовой печи 12 и закрывают ее дверью 33. Затем двересъемное устройство 19 возвращают в исходное по- _ ложение. ЇДІ 6506 фи? 2 U16'JO6 1416506 Фигб Редактор Т.Лазоренко Составитель И.Киприянова Техред Л.Сердюкова Корректор Б.Романенко Заказ АОЗЭ/23 Тираж 464 Подписное ВІІИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Произволегнепно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
