Установка для визначення корозійного впливу низькозамерзаючих рідин на метали, наприклад системи, що прохолоджують двигун внутрішнього згоряння

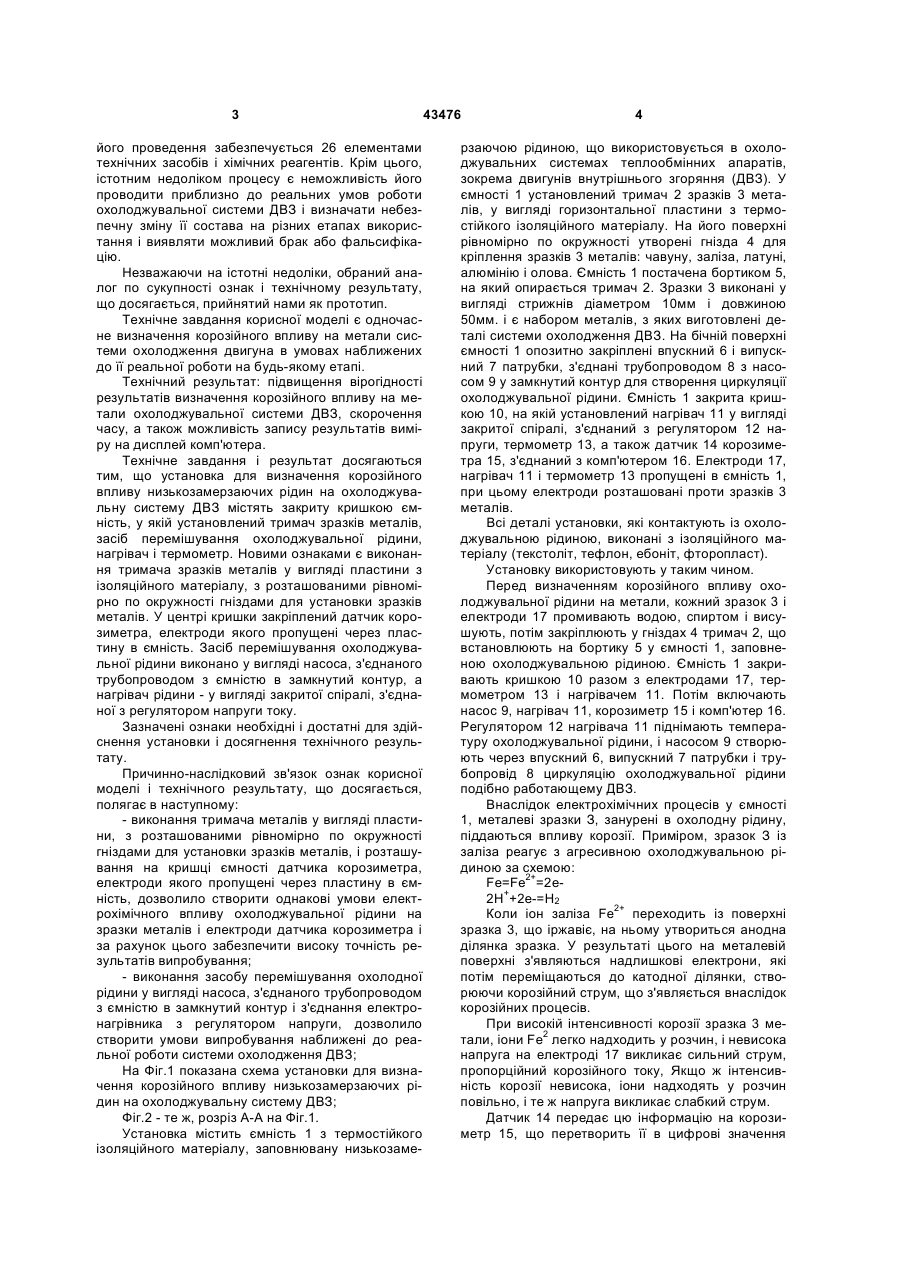

Установка для визначення корозійного впливу низькозамерзаючих рідин на метали, наприклад системи, що прохолоджують двигун внутрішнього згоряння, що містить закриту кришкою ємність, 3 його проведення забезпечується 26 елементами технічних засобів і хімічних реагентів. Крім цього, істотним недоліком процесу є неможливість його проводити приблизно до реальних умов роботи охолоджувальної системи ДВЗ і визначати небезпечну зміну її состава на різних етапах використання і виявляти можливий брак або фальсифікацію. Незважаючи на істотні недоліки, обраний аналог по сукупності ознак і технічному результату, що досягається, прийнятий нами як прототип. Технічне завдання корисної моделі є одночасне визначення корозійного впливу на метали системи охолодження двигуна в умовах наближених до її реальної роботи на будь-якому етапі. Технічний результат: підвищення вірогідності результатів визначення корозійного впливу на метали охолоджувальної системи ДВЗ, скорочення часу, а також можливість запису результатів виміру на дисплей комп'ютера. Технічне завдання і результат досягаються тим, що установка для визначення корозійного впливу низькозамерзаючих рідин на охолоджувальну систему ДВЗ містять закриту кришкою ємність, у якій установлений тримач зразків металів, засіб перемішування охолоджувальної рідини, нагрівач і термометр. Новими ознаками є виконання тримача зразків металів у вигляді пластини з ізоляційного матеріалу, з розташованими рівномірно по окружності гніздами для установки зразків металів. У центрі кришки закріплений датчик корозиметра, електроди якого пропущені через пластину в ємність. Засіб перемішування охолоджувальної рідини виконано у вигляді насоса, з'єднаного трубопроводом з ємністю в замкнутий контур, а нагрівач рідини - у вигляді закритої спіралі, з'єднаної з регулятором напруги току. Зазначені ознаки необхідні і достатні для здійснення установки і досягнення технічного результату. Причинно-наслідковий зв'язок ознак корисної моделі і технічного результату, що досягається, полягає в наступному: - виконання тримача металів у вигляді пластини, з розташованими рівномірно по окружності гніздами для установки зразків металів, і розташування на кришці ємності датчика корозиметра, електроди якого пропущені через пластину в ємність, дозволило створити однакові умови електрохімічного впливу охолоджувальної рідини на зразки металів і електроди датчика корозиметра і за рахунок цього забезпечити високу точність результатів випробування; - виконання засобу перемішування охолодної рідини у вигляді насоса, з'єднаного трубопроводом з ємністю в замкнутий контур і з'єднання електронагрівника з регулятором напруги, дозволило створити умови випробування наближені до реальної роботи системи охолодження ДВЗ; На Фіг.1 показана схема установки для визначення корозійного впливу низькозамерзаючих рідин на охолоджувальну систему ДВЗ; Фіг.2 - те ж, розріз А-А на Фіг.1. Установка містить ємність 1 з термостійкого ізоляційного матеріалу, заповнювану низькозаме 43476 4 рзаючою рідиною, що використовується в охолоджувальних системах теплообмінних апаратів, зокрема двигунів внутрішнього згоряння (ДВЗ). У ємності 1 установлений тримач 2 зразків 3 металів, у вигляді горизонтальної пластини з термостійкого ізоляційного матеріалу. На його поверхні рівномірно по окружності утворені гнізда 4 для кріплення зразків 3 металів: чавуну, заліза, латуні, алюмінію і олова. Ємність 1 постачена бортиком 5, на який опирається тримач 2. Зразки 3 виконані у вигляді стрижнів діаметром 10мм і довжиною 50мм. і є набором металів, з яких виготовлені деталі системи охолодження ДВЗ. На бічній поверхні ємності 1 опозитно закріплені впускний 6 і випускний 7 патрубки, з'єднані трубопроводом 8 з насосом 9 у замкнутий контур для створення циркуляції охолоджувальної рідини. Ємність 1 закрита кришкою 10, на якій установлений нагрівач 11 у вигляді закритої спіралі, з'єднаний з регулятором 12 напруги, термометр 13, а також датчик 14 корозиметра 15, з'єднаний з комп'ютером 16. Електроди 17, нагрівач 11 і термометр 13 пропущені в ємність 1, при цьому електроди розташовані проти зразків 3 металів. Всі деталі установки, які контактують із охолоджувальною рідиною, виконані з ізоляційного матеріалу (текстоліт, тефлон, ебоніт, фторопласт). Установку використовують у таким чином. Перед визначенням корозійного впливу охолоджувальної рідини на метали, кожний зразок 3 і електроди 17 промивають водою, спиртом і висушують, потім закріплюють у гніздах 4 тримач 2, що встановлюють на бортику 5 у ємності 1, заповненою охолоджувальною рідиною. Ємність 1 закривають кришкою 10 разом з електродами 17, термометром 13 і нагрівачем 11. Потім включають насос 9, нагрівач 11, корозиметр 15 і комп'ютер 16. Регулятором 12 нагрівача 11 піднімають температуру охолоджувальної рідини, і насосом 9 створюють через впускний 6, випускний 7 патрубки і трубопровід 8 циркуляцію охолоджувальної рідини подібно работающему ДВЗ. Внаслідок електрохімічних процесів у ємності 1, металеві зразки З, занурені в охолодну рідину, піддаються впливу корозії. Приміром, зразок З із заліза реагує з агресивною охолоджувальною рідиною за схемою: Fe=Fe2+=2e2Н++2е-=Н2 Коли іон заліза Fe2+ переходить із поверхні зразка 3, що іржавіє, на ньому утвориться анодна ділянка зразка. У результаті цього на металевій поверхні з'являються надлишкові електрони, які потім переміщаються до катодної ділянки, створюючи корозійний струм, що з'являється внаслідок корозійних процесів. При високій інтенсивності корозії зразка 3 метали, іони Fe2 легко надходить у розчин, і невисока напруга на електроді 17 викликає сильний струм, пропорційний корозійного току, Якщо ж інтенсивність корозії невисока, іони надходять у розчин повільно, і те ж напруга викликає слабкий струм. Датчик 14 передає цю інформацію на корозиметр 15, що перетворить її в цифрові значення 5 43476 корозії, відображувані на нього і комп'ютера 16 дисплеях. Застосування установки дозволяє в короткі проміжки часу визначати величину корозійного Комп’ютерна верстка Н. Лиcенко 6 впливу на метали системи охолодження ДВЗ у конкретний проміжок часу або у вигляді безперервного відображення інформації на комп'ютері. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
