Двигун внутрішнього згоряння, автомобіль, стаціонарна генераторна установка, спосіб роботи двигуна внутрішнього згоряння

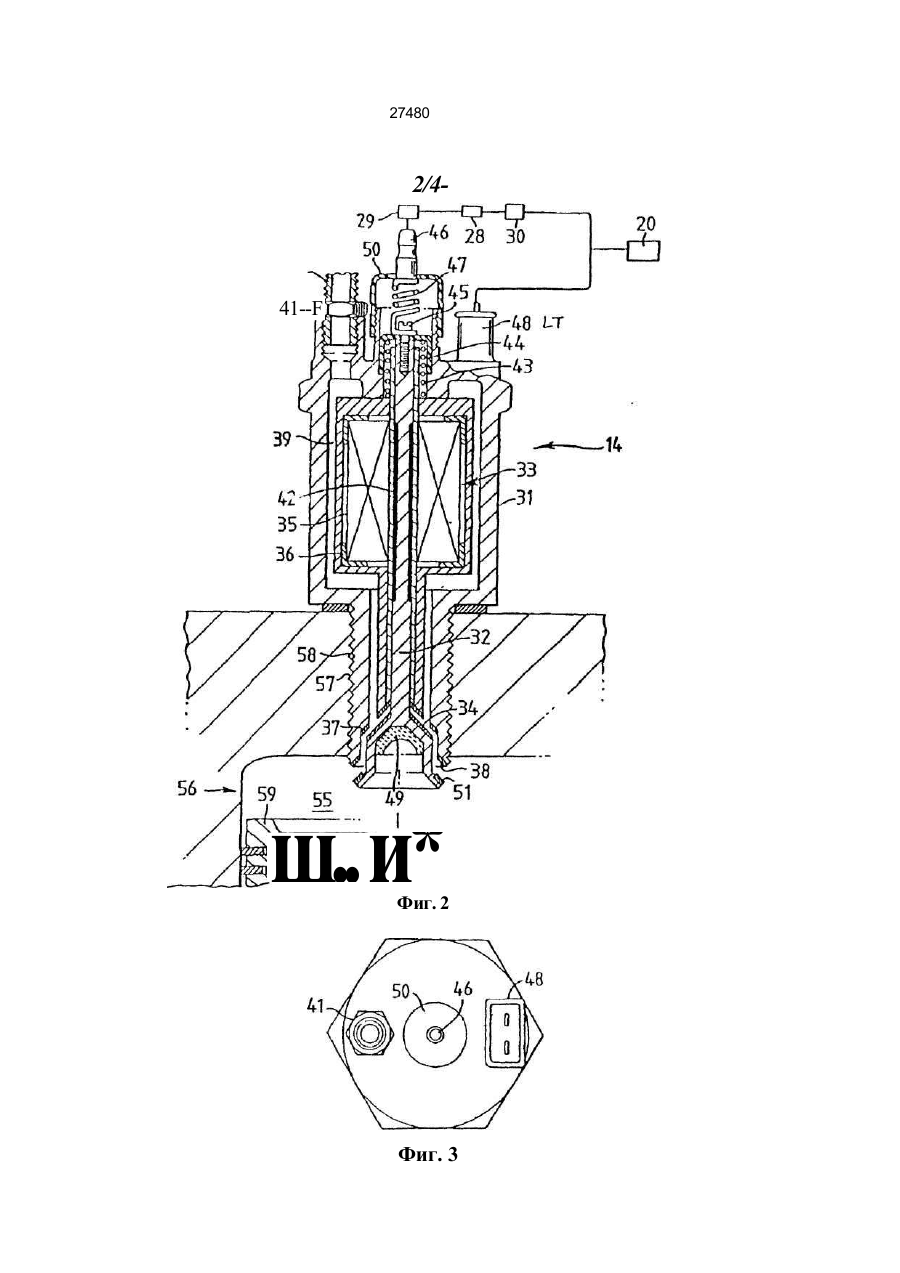

1 Двигатель внутреннего сгорания включаю щий по меньшей мере, один комплекс поршеньцилиндр, в котором цилиндр связан с источниками поступления воздуха и топлива а именно - сжато го газа в котором рабочий цикл включает такт сжатия, в ходе которого цилиндр принимает пол ную дозу воздуха и сжимает его, и в котором такт сжатия по существу закончен перед тем, как га зообразное топливо подается в цилиндр из источ ника топлива и топливо-воздушная смесь соот ветственно воспламеняется и начинается рабочий такт цикла, отличающийся тем, что до зажигания топливо-воздушной смеси поступление топлива в цилиндр блокировано и тем, что содержит уст ройство для впуска по существу всего газообраз ного топлива в цилиндр, включающее впускной клапан, оснащенный элементом с электродами для воспламенения 2 Двигатель no n 1, отличающийся тем, что поршень работает по возвратно-поступательному принципу 3 Двигатель по п 1, отличающийся тем, что он включает оснащенный электроприводом впускной клапан, через который топливо поступает в ци линдр, при этом клапан приводится в действие при подаче на него энергии 4 Двигатель по п 3, отличающийся тем, что впускной клапан приспособлен для работы в двух положениях - полностью открытом или полностью закрытом 5 Двигатель по п 4, отличающийся тем, что возв ратная пружина выполнена с обеспечением возв ращения клапана в полностью закрытое положе ние как только он обесточен 6 Двигатель по п 1, отличающийся тем, что уст ройство для впуска топлива установлено в штат ное гнездо для свечи зажигания обычного цилинд ра двигателя, предназначенного для работы на бензине 7 Двигатель по п 1, отличающийся тем, что уст ройство для впуска топлива установлено в штат ное гнездо для форсунки обычного цилиндра дви гателя предназначенного для работы по принципу воспламенения от сжатия на дизельном топливе 8 Двигатель по любому из вышеперечисленных пунктов, отличающийся тем что он приспособ лен для работы на сжатом природном газе 9 Двигатель по п 1, отличающийся тем, что впускной клапан выполнен таким образом, что возрастание давления в цилиндре вследствие воспламенения топливо-воздушной смеси спо собствует закрытию клапана 10 Двигатель по п 1, отличающийся тем что впускной клапан оснащен средством стока тепла, позволяющим компенсировать разницу в остаточ ном тепле и таким образом расширить круг двига телей различных типов и размеров, пригодных к переоборудованию 11 Двигатель по п 1, отличающийся тем что он включает коленчатый вал и средства для опреде ления момента зажигания по информации о поло жении коленчатого вала 12 Двигатель по п 1, отличающийся тем, что уст ройство для впуска топлива содержит две части, способные в определенном интервале перемещать ся относительно друг друга, в котором, по крайней мере одна пара электродов для образования искры зажигания размещена на этих частях по одному эле менту на каждой, при том когда обе части находятся в одном конце интервала относительного перемеще ния, впускной клапан закрыт и пара электродов ока зывается на оптимальном расстоянии друг от друга для образования искры, а при движении к другому концу интервала перемещения расстояния между парой электродов увеличивается 13 Автомобиль, отличающийся тем, что он вклю чает двигатель, по любому из вышеперечислен ных пунктов, и заправочные средства, приспособ ленные для содержания топлива под высоким давлением в газообразном состоянии 14 Стационарная генераторная установка, отли чающаяся тем, что она включает компрессор для газообразного топлива, двигатель по пунктам 1-12 и средства для выработки энергии, причем двига тель приводит в действие и компрессор, и средст ва для выработки энергии 15 Способ работы двигателя внутреннего сгора ния, включающего как минимум один комплекс СМ О 00 СМ 27480 поршень-цилиндр, и работающий на цикле сгорания, включающем такт сжатия, после которого следует начинаемый зажиганием рабочий такт. отличающийся тем, что полную дозу воздуха впускают в цилиндр и сжимают поршень до конца такта сжатия, причем впуск уже сжатого газообразного топлива в цилиндр через устройство, включающее впускной клапан, имеющий элементы зажигания, по существу совпадают с концом такта сжатия 16 Способ по п 15, отличающийся тем, что впуск по существу всей дозы сжатого газообразного топлива осуществляют по существу в пределах пос ледних 20° оборота коленчатого вала до достижения поршнем верхней мертвой точки в конце такта сжатия 17 Способ по п 15, отличающийся тем, что впуск по существу всей дозы сжатого газообразного топ лива осуществляют по существу в пределах пос ледних 10° оборота коленчатого вала до достиже ния поршнем верхней мертвой точки в конце такта сжатия 18 Способ по п 15, отличающийся тем, что впуск сжатого газообразного топлива осуществляют в тот момент, когда давление воздуха в цилиндре достигает пределов 600-1000 пси Изобретение касается двигателей внутреннего сгорания (ДВЗ), в которых используется в качестве источника энергии газообразное топливо, содержащееся в заправочной емкости в газообразном состоянии Большое количество подобных двигателей используется как в автомобилях, так и в стационарных установках В обоих случаях необходим процесс создания топливо-воздушной горючей смеси для каждого рабочего такта цикла путем соединения двух газообразных компонентов в определенных пропорциях для подачи ее в камеру сгорания способом и под давлением, аналогичными тем, что используются в обычных ДВЗ с жидким топливом Таким образом газ подается в смеситель в объеме, соизмеримом с объемом поступающего воздуха, что не создает условий для достижения максимальной мощности двигателя и необходимой экономии топлива Кроме того, в связи с тем, что для сохранения достаточного пробега между заправками, газ в заправочной емкости должен содержаться под значительным давлением, обычно около 250 бар, возникает необходимость понижения давления газа на пути от заправочной емкости до смесителя примерно до 70 бар Настоящее изобретение основано на ряде преимуществ, исходящих из предварительного сжатия природного газа, применяемого в качестве топлива, перед подачей его в камеру сгорания Первое из них - в том, что газообразное топливо подается непосредственно в камеру сгорания по шлангу высокого давления через впускной клапан/воспламенитель Второе - устройство сконструировано таким образом, что оно может легко устанавливаться как в гнездо свечи зажигания обычного бензинового, так и в гнездо форсунки дизельного двигателя Это. облегчает переоборудование обоих типов двигателей для работы на сжатом газе Третье - сочетание в одном устройстве функций впуска и зажигания топливной смеси Воспламенение производится в момент начала рабочего такта, сразу после впуска топлива в конце такта сжатия, когда воздух в цилиндре находится под максимальным давлением При использовании природного газа такие поздние впуск и зажигание неооходимы из-за высокого октанового числа данного топлива Включение в конструкцию впускного клапана системы зажигания значитель но облегчает преобразование ДВЗ на жидком топливе Особенно это относится к дизельным двигателям, не имеющим штатной системы зажигания Устройства для непосредственной подачи газа по топливопроводам высокого давления в камеру сгорания ДВЗ уже описаны во многих предыдущих публикациях Среди них описание патента ЕР-А-0425327 В отличие от настоящего изобретения, описанный в нем впускной клапан не осуществляет принципиального управления впуском топлива в камеру сгорания Подавляющая часть, если не все топливо, впускается не им, а главная функция клапана заключается во впуске воздуха, ингибитора и т п Кроме того, ЕР-А-0425327 не содержит описания какого- бы то ни было встроенного во впускной клапан устройства для образования искры Описание US-A-4520763 содержит иллюстрированное описание устройства для образования искры, но оно предусматривает использование в качестве топлива только гидрогена Документ не раскрывает предназначения устройства и не описывает преимущества принципа впуска топлива в камеру сгорания только в тот момент, когда воздух уже в значительной степени сжат В противоположность вышеупомянутому, описание US-A3926169, предусматривает применение в качестве топлива природного газа, такого как метан, но и тут не упоминается потенциального преимущества впуска газа в камеру сгорания во время такта сжатия, а также преимущества впуска именно в конце этого такта Изобретение, как определено в формуле изобретения, содержание которой должно рассматриваться в объеме описания, и его воплощение будут пояснены ниже со ссылками на прилагаемые иллюстрации, среди которых на фиг 1 упрощенная схема автомобиля, оборудованного согласно изобретению, на фиг 2 - осевой разрез впускного клапана/воспламенителя, установленного на двигателе, на фиг> 3 - вид того же впускного клапана/воспламенителя в плане, на фиг 4 вид одного из вариантов впускного клапана/воспламенителя для установки на переоборудованном дизельном двигателе, на фиг 5 - вид стационарной установки с двигателем, переоборудованным согласно изобретению На фиг 1 прямоугольный топливный бак, рассчитанный на содержание природної о газа под 27480 давлением порядка 250 бар, расположен в задней части конструкции 2 автомобиля, например, под багажником Бак 1 может заправляться из газозаправочного устройства высокого давления через заправочную горловину 3 и штыковое соединение 4, имеет обычные средства безопасности, в том числе предохранительный клапан 5 Сжатые природные газы, в частности метан, имеют ряд качеств, делающих их особенно привлекательными для использования в качестве топлива для ДВЗ Одно из таких преимуществ метана - высокое октановое число (около 130), обеспечивающее высокую удельную мощность и хорошие антидетонационные свойства Другое преимущество - высокая температура воспламенения - вдвое выше, чем у бензино-воздушной смеси, что обеспечивает большую безопасность при аварии или утечке Третье преимущество метана - низкий уровень вредных выбросов при сгорании, однако для того, чтобы его достичь, необходима точная установка момента зажигания, что будет описано ниже Из бака 1 газ поступает в топливопровод высокого давления 7 через предохранительный выключатель 8, который замкнут на подобный заправочный выключатель 9 Оба выключателя замкнуты на ключ зажигания автомобиля 10 Топливопровод 7 может перекрываться ручным клапаном 11 Далее газ проходит датчик давления 12 и регулятор давления 13 и поступает к впускным клапанам/воспламенителям 14 (из них на фигуре 1 показан только один) четырех цилиндров (не показаны), расположенных в блоке цилиндров 15 двигателя 16 Четыре впускных коллектора 17 и четыре выхлопных коллектора 18 на рисунке показаны Электронный блок управления (ЭБУ) 20 получает данные о давлении газа в топливопроводе (отдатчика 12), температуре газа в топливопроводе (датчик не показан), положение дроссельных заслонок (от датчика 21), регулирующих работу впускных коллекторов 17, положении коленчатого вала (от датчика 22), температуре охлаждающей жидкости (от датчика 23 на радиаторе 24), давлении воздуха во впускных коллекторах (от датчика 25) ЭБУ 20 запрограммирован на предварительно выбранные базовые рабочие и другие характеристики Уровни поступающих к нему от вышеописанных датчиков сигналов постоянно соотносятся с запрограммированной эталонной информацией и таким образом выработанные командные сигналы подаются через линию 27 на катушку зажигания 28 и распределитель 29, выдерживающие соответствующие моменты зажигания и длительность впуска топлива впускным клапаном/воспламенителем 14 в соответствии с действиями водителя Реально, формируемые далее ЭБУ 20 командные сигналы адекватны понижению давления в топливопроводе 7, высоте автомобиля над уровнем моря и соответствующему ей атмосферному давлению, а также температуре охлаждающей жидкости и газа В целом ЭБУ 20 запрограммирован на образование оптимальной по обогащенности рабочей смеси для достижения практически возможно низкого уровня выброса вредных веществ и, следовательно, система взаимосвязанных датчиков позволит улучшить первоначальные базовые характеристики двигателя Из вышеописанных средств безопасности главная функция предохранительного выключателя подачи топлива 8, заключается в блокировании топливопровода при каждой заправке Этот выключатель может, к примеру, иметь в своей конструкции клапан с электрическим приводом, действующий в режиме "аварии", автоматически закрывающийся в случае разрыва электрической цепи Фигуры 2-4 иллюстрируют два варианта впускного клапана/воспламенителя (который будет в дальнейшем для краткости именоваться инжектором) 14 (фигура 1) более подробно Как видно на фигурах 2 и 3 инжектор состоит из металлического корпуса 31, в который подвижно вмонтирован клапан 32 открываемый соленоидом 33 и закрываемый пружиной 43 Катушка 35 соленоида 33 отделена и изолирована прокладками 36, якорем соленоида является стержень клапана 32 изолированный на необходимом участке керамическим слоем 42 Пружина 43 упирается в колпачок 44 из непроводящего материала, фиксируемый боптом 45, соединенным пружиной 47 с контактом высоко го напряжения 46, проходящим через мягкий кол пачок 50 из непроводящего материала Контакт 46, в свою очередь, соединяется через распреде литель 29 и катушку зажигания 28 с аккумулято ром "30 автомобиля Электрические импульсы, приводящие в действие соленоид 33 поступают к нему также от аккумулятора 30 через контакт низ кого напряжения 48 по командам от ЭБУ 20 Сжатый газ поступает в корпус 31 из топливопровода 7 через патрубок 41, проходит через кольцевой конец 39 к клапанному зазору, образованному между керамической поверхностью 34 на стержне клапана 32 и подобной поверхностью 37 на корпусе 31 В момент, когда соленоид 33 опускает стержень клапана 32 относительно корпуса 31, между поверхностями 34 и 37 образуется клапанный зазор и газ поступает из инжектора в камеру сгорания 55 цилиндра 56 (с поршнем 59) При этом корпус 31 ввинчен при помощи резьбового соединения 57 в гнездо свечи зажигания 58 двигателя, преобразованного для работы на газе По команде ЭБУ 20 клапан поднимается, перекрывая подачу газа Когда поршень 69 находится в верхнем положении, такт сжатия закончен, полная доза воздуха (попавшего в цилиндр 56 в течение предыдущего такта впуска через впускной коллектор 17) сжата ЭБУ 20 весь период этого такта сохраняет закрытое положение клапана, затем открывает его, а когда соответствующая доза газа впущена, снова закрывает его К тому моменту, когда впускается газ, впущенный воздух должен быть сжат до максимально возможной степени с тем, чтобы повысить его температуру перед воспламенением При повышении температуры воздуха возрастает и мощность двигателя Когда клапан закрывает четыре разрядных электрода 51, расположенных в нижней части клапана под одинаковым углом к оси инжектора, они оказываются на оптимальном расстоянии для разряда высокого напряжения от четырех соответствующих электродов 38, расположенных на нижней части корпуса 31 Разряд высокого напряжения, инициированный ЭБУ 20, воспламеняет топливовоздушную смесь в камере сгорания 55, начиная рабочий такт цикла Характеристика стока тепла 27480 49, расположенного в нижней части стержня клапана 32, могут быть специально подобраны для конкретного типа конверсируемого двигателя с целью компенсации разницы между температурами сгорания топлива в штатном и переоборудованном вариантах Высокая степень сжатия воздуха перед впуском газа, повышающая его температуру, также способствует увеличению быстроты распространения фронта горения после воспламенения топливо-воздушной смеси, что описано в предыдущем параграфе В стандартном ДВЗ, где поршни соединены шатунами с кривошипами коленчатого вала, такт сжатия составляет 180° его оборота, в конце которого поршень оказывается в верхней мертвой точке (ВМТ) Необходимым условием данного изобретения для этого типа двигателей является сжатие воздуха в цилиндре до впуска газа, причем впуск должен приходиться на последние 20°, а предпочтительнее - 10° поворота коленчатого вала до ВМТ В этот момент давление внутри цилиндра обычного автомобильного двигателя со средними характеристиками составляет примерно 600-1000 пси Обогащенность газо-воздушной смеси, находящейся в цилиндре в момент зажигания, регулируется длительность впуска газа клапаном 32 по команде ЭБУ 20 на соленоид 33 Типичная длительность впуска равна 3-17 миллисекундам, то есть соизмерима с этим параметром современного гоночного автомобиля Это становится возможным благодаря высокому давлению во всей системе подачи топлива вплоть до клапана 32, а высокая точность регулирования длительности впуска обеспечивается простотой конструкции и управления клапаном, который имеет только два положения - либо полностью открыт, когда на соленоид подается напряжение, либо полностью и быстро закрыт возвратной пружиной 43 при обесточивании соленоида ЭБУ 20 регулирует длительность впуска в соответствии с температурой воздуха и атмосферным давлением, температурой головки цилиндра, содержанием кислорода в выхлопе и положением дроссельной заслонки Последнее отражает степень затребованной водителем мощности ЭБУ 20 определяет момент зажигания с учетом положения коленчатого вала двигателя и частоты его оборотов на этот момент Точное управление зажиганием предотвращает детонацию, особенно при работе на бедной смеси Поскольку инжектор для дизельного двигателя в основном по своей конструкции аналогичен изображенному на фигурах 2, 3 на фигуре 4 изображены только детали, показывающие особенности его установки в гнездо форсунки 60 в нише 60а головки цилиндра 62 (включая поршень 63) конверсированного дизельного двигателя Вместо ввинчивания в гнездо 60, в отличие от гнезда свечи зажигания бензинового двигателя, корпус инжектора 31 в данном случае крепится на головке цилиндра гайками 64 и винтами 64а, проходящими сквозь отверстие 65, просверленные в плечах 66, отступающих от корпуса, а уплотнение между корпусом инжектора и головкой блока обеспечивается прокладкой 67 В данном варианте осевое расстояние между клапанным зазором (34/37 на фигуре 2) и зазором между электродами (51/38) больше чем в варианте конверсированного бензиново го двигателя, что связано с большей толщиной головки цилиндра 61 дизельного двигателя, кроме того, гнездо форсунки дизельного двигателя имеет меньший диаметр чем гнездо свечи зажигания 58 на фигурах 2 и 3 Когда клапанный зазор 34/37 открыт, газ проходит в цилиндр 62 одновременно двумя путями через пространство между стенками гнезда форсунки 60 и внешней поверхностью удлиненной части 69 корпуса 31 инжектора, а также через пространство между внутренними стенками удлиненной части 69 корпуса и стержнем клапана Когда клапан (поверхности 34/37) закрыт, электроды 51 и 38 оказываются на оптимальном расстоянии для разряда высокого напряжения Поскольку инжектор на фигуре 4 имеет сравнительно протяженные каналы прохождения газа, он мог бы оснащаться направляющими для предотвращения завихрений при прохождении газа через гнездо 60 в камеру сгорания 62, однако в этом нет необходимости, так как строгая направленность потока газа достигается путем точного совмещения оси инжектора 40 и оси цилиндра при помощи гаек 64 и винтов 64а На фигуре 5 показана стационарная генераторная установка, оборудованная согласно изобретению Газ поступает по питающему трубопроводу 76, проходит ручной прерывающий кран 77, счетчик расхода газа 78, обратный клапан 79, выключатель низкого давления 80 Обратный клапан 79 предохраняет счетчик 78 и питающий трубопровод 76 от обратного удара, а выключатель 80 автоматически выключает установку в случае падения давления газа в питающем трубопроводе ниже определенного уровня Далее газ поступает в компрессор 82, где его давление повышается и попадает в баллоннакопитель 75, предназначенный для исключения влияния на работу двигателя возможных колебаний давления в питающем трубопроводе и для содержания достаточного резерва сжатого газа для пуска установки после простоя Таким образом, баллон 75 выполняет ту же функцию, что и топливный бак 1 на фигуре 1 Из баллона 75 сжатый газ проходит через второй ручной перекрывающий кран 83 в регулятор давления 84, понижающий давление газа до расчетного уровня для топливопровода 85, подающего газ под этим давлением к впускным клапанам/воспламенителям 86 и далее в камеры сгорания двигателя 87, приводящего в действие генератор 88 и компрессор 82, соединенные общим валом 89 Управление работой двигателя осуществляет ЭБУ 95, подобный ЭЬУ 20 на фигуре 1, который получает данные о положении дроссельной заслонки (от датчика 96), температуре охлаждающей жидкости (от датчика 97) и положении коленчатого вала (от датчика 98) Забор воздуха в двигатель 87 осуществляется через фильтр/глушитель 99, а выхлоп - через фильтр/глушитель 99а Требуемая частота оборотов коленчатого вала устанавливается рычагом 100 и отображается тахометром 101 Заданная вручную частота оборотов далее автоматически поддерживается ЭБУ 95 На распределительном щите 104 помещены выходные разъемы 105 генератора 88, главный изолятор 106, пуско 27480 вая система низкого напряжения, включающая аккумулятор 108, зарядное устройство 109, подключенное к источнику высокого напряжения 110 Аккумулятор подает питание на стартер 111 двигателя при нажатии на пусковую кнопку 112 Двигатель может быть заглушён при помощи выключателя зажигания 113 Если двигатель перегревается, ЭБУ 95 понижает его обороты вплоть до холостых, а в случае падения давления в питающем трубопроводе 76 до слишком низкого уровня, ЭБУ выключает зажигание ЭБУ выключает зажигание и в случае падения давления масла в двигателе, уровень которого индицируется на шкале манометра 115, подключенного к датчику 116 Вместо генератора 88 в установке могут монтироваться другие агрегаты, приводимые в действие двигателем 87, например жидкостный насос или компрессор 27 30 Фиг. 1 27480 2/4 41--F ш..и* Фиг. 2 Фиг. 3 I МИф 27480 109 108 Фиг. 5 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна 101 (03122)3-72-89 (03122)2-57-03
