Прилад для вимірювання вологості ґрунту

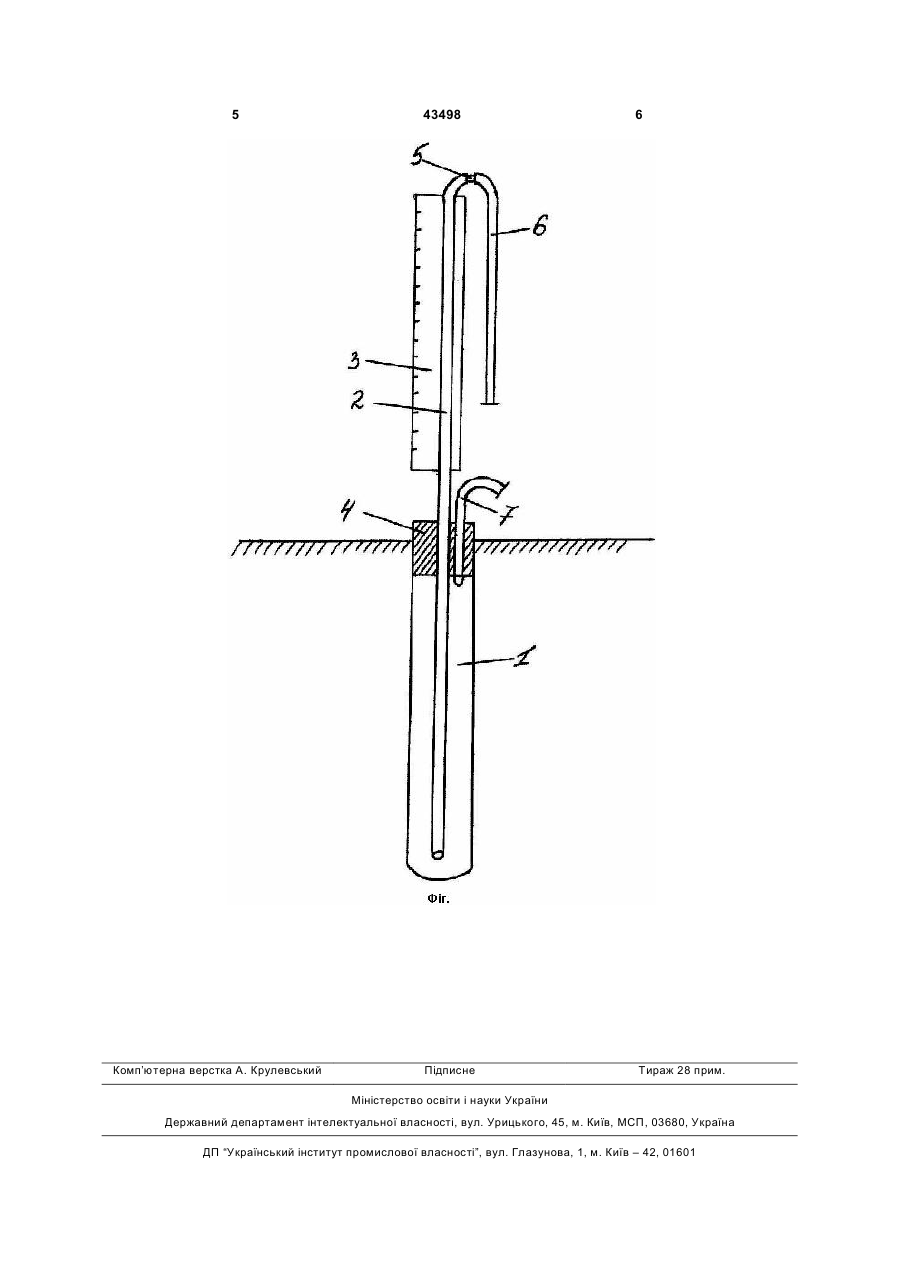

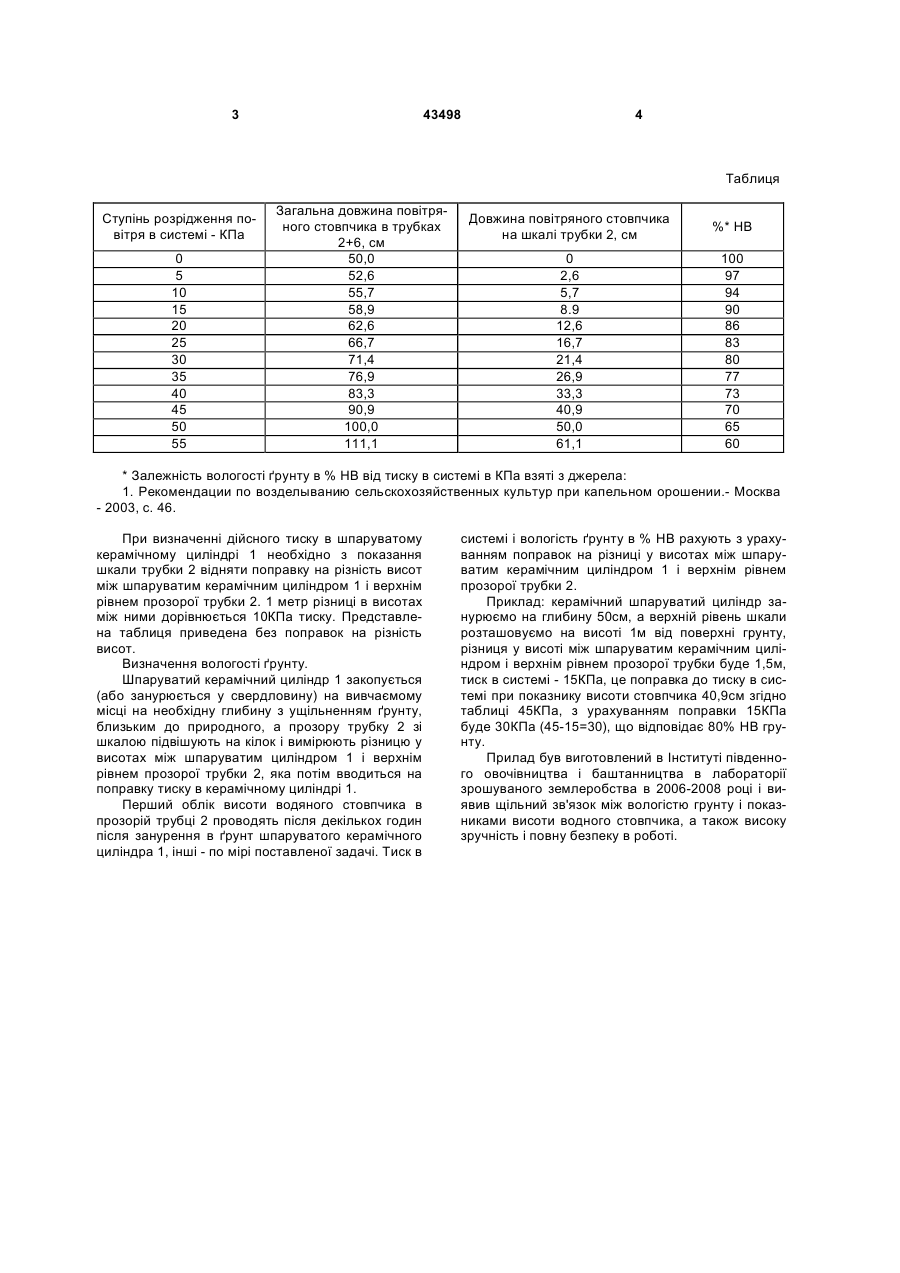

Прилад для вимірювання вологості ґрунту, що містить наповнений водою шпаруватий керамічний 3 43498 4 Таблиця Ступінь розрідження повітря в системі - КПа 0 5 10 15 20 25 30 35 40 45 50 55 Загальна довжина повітряного стовпчика в трубках 2+6, см 50,0 52,6 55,7 58,9 62,6 66,7 71,4 76,9 83,3 90,9 100,0 111,1 Довжина повітряного стовпчика на шкалі трубки 2, см %* НВ 0 2,6 5,7 8.9 12,6 16,7 21,4 26,9 33,3 40,9 50,0 61,1 100 97 94 90 86 83 80 77 73 70 65 60 * Залежність вологості ґрунту в % НВ від тиску в системі в КПа взяті з джерела: 1. Рекомендации по возделыванию сельскохозяйственных культур при капельном орошении.- Москва - 2003, с. 46. При визначенні дійсного тиску в шпаруватому керамічному циліндрі 1 необхідно з показання шкали трубки 2 відняти поправку на різність висот між шпаруватим керамічним циліндром 1 і верхнім рівнем прозорої трубки 2. 1 метр різниці в висотах між ними дорівнюється 10КПа тиску. Представлена таблиця приведена без поправок на різність висот. Визначення вологості ґрунту. Шпаруватий керамічний циліндр 1 закопується (або занурюється у свердловину) на вивчаємому місці на необхідну глибину з ущільненням ґрунту, близьким до природного, а прозору трубку 2 зі шкалою підвішують на кілок і вимірюють різницю у висотах між шпаруватим циліндром 1 і верхнім рівнем прозорої трубки 2, яка потім вводиться на поправку тиску в керамічному циліндрі 1. Перший облік висоти водяного стовпчика в прозорій трубці 2 проводять після декількох годин після занурення в ґрунт шпаруватого керамічного циліндра 1, інші - по мірі поставленої задачі. Тиск в системі і вологість ґрунту в % НВ рахують з урахуванням поправок на різниці у висотах між шпаруватим керамічним циліндром 1 і верхнім рівнем прозорої трубки 2. Приклад: керамічний шпаруватий циліндр занурюємо на глибину 50см, а верхній рівень шкали розташовуємо на висоті 1м від поверхні грунту, різниця у висоті між шпаруватим керамічним циліндром і верхнім рівнем прозорої трубки буде 1,5м, тиск в системі - 15КПа, це поправка до тиску в системі при показнику висоти стовпчика 40,9см згідно таблиці 45КПа, з урахуванням поправки 15КПа буде 30КПа (45-15=30), що відповідає 80% HB грунту. Прилад був виготовлений в Інституті південного овочівництва і баштанництва в лабораторії зрошуваного землеробства в 2006-2008 році і виявив щільний зв'язок між вологістю грунту і показниками висоти водного стовпчика, а також високу зручність і повну безпеку в роботі. 5 Комп’ютерна верстка А. Крулевський 43498 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
