Гідромасажер

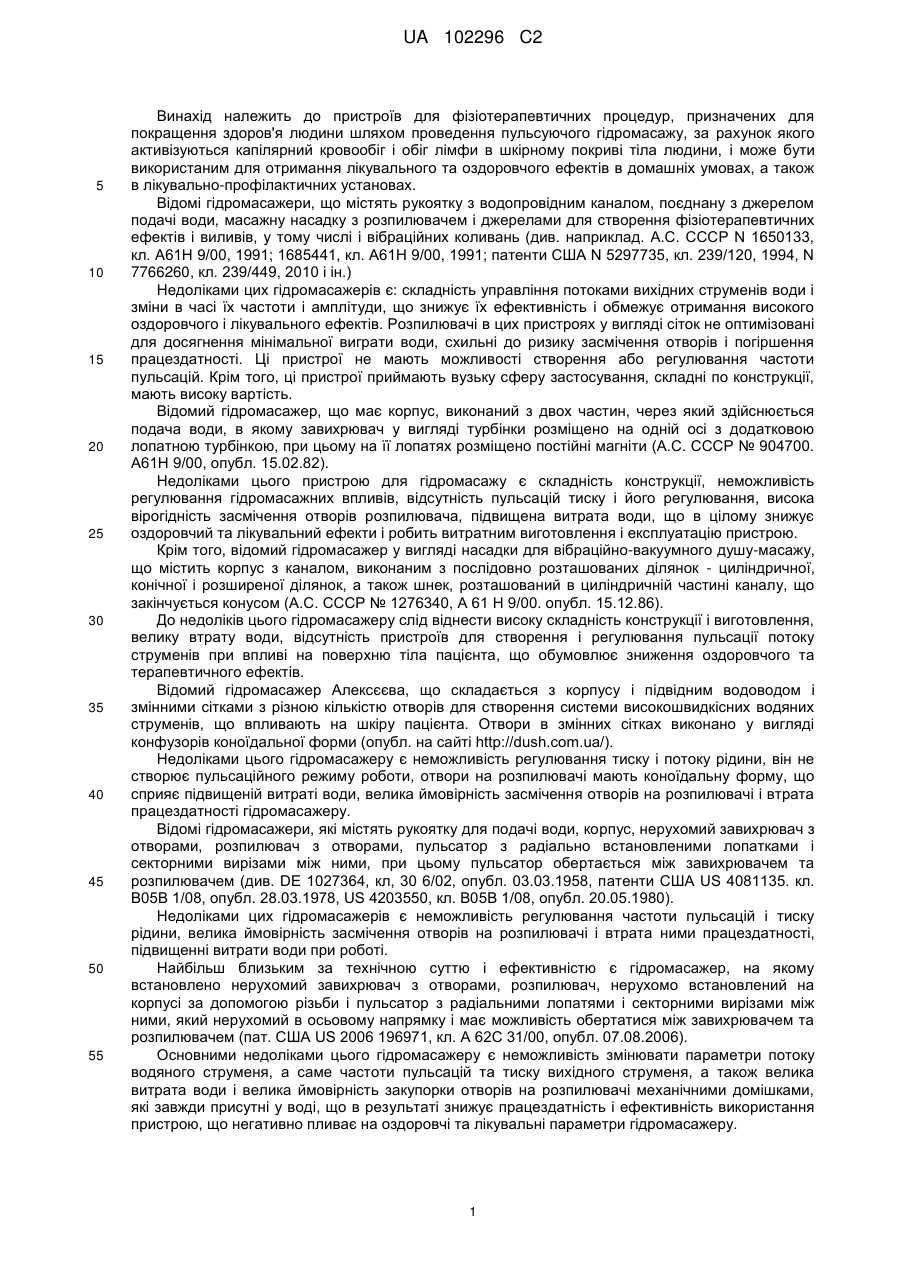

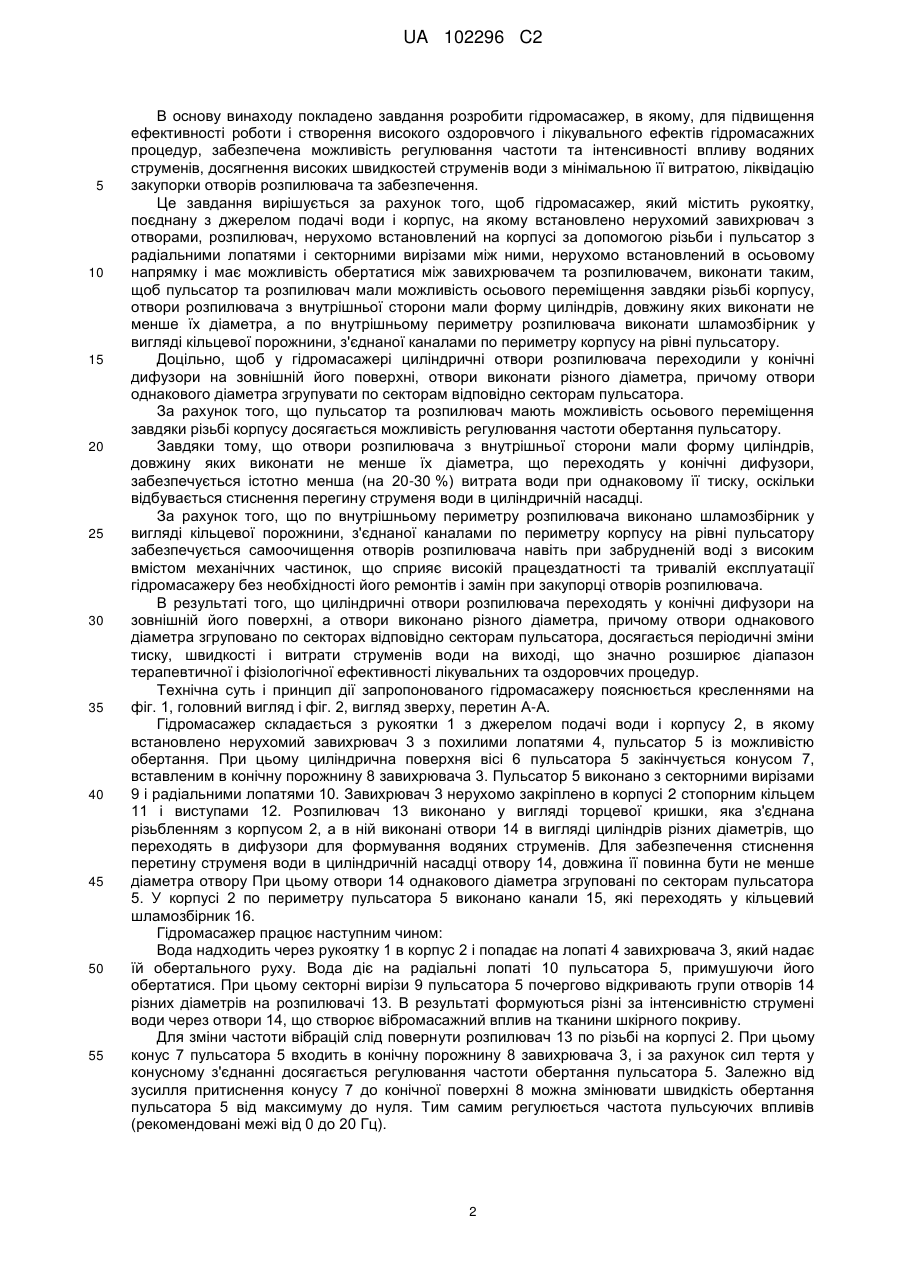

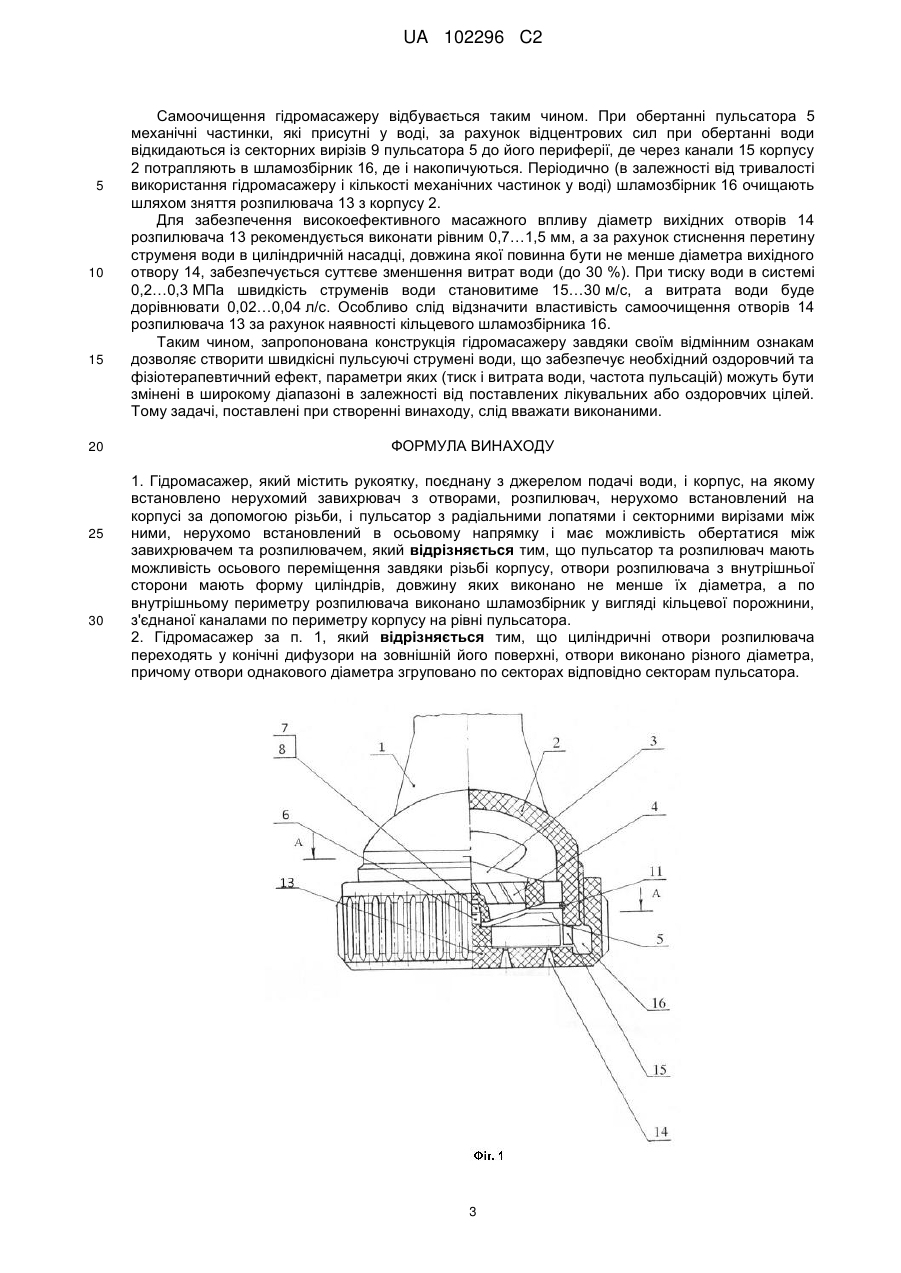

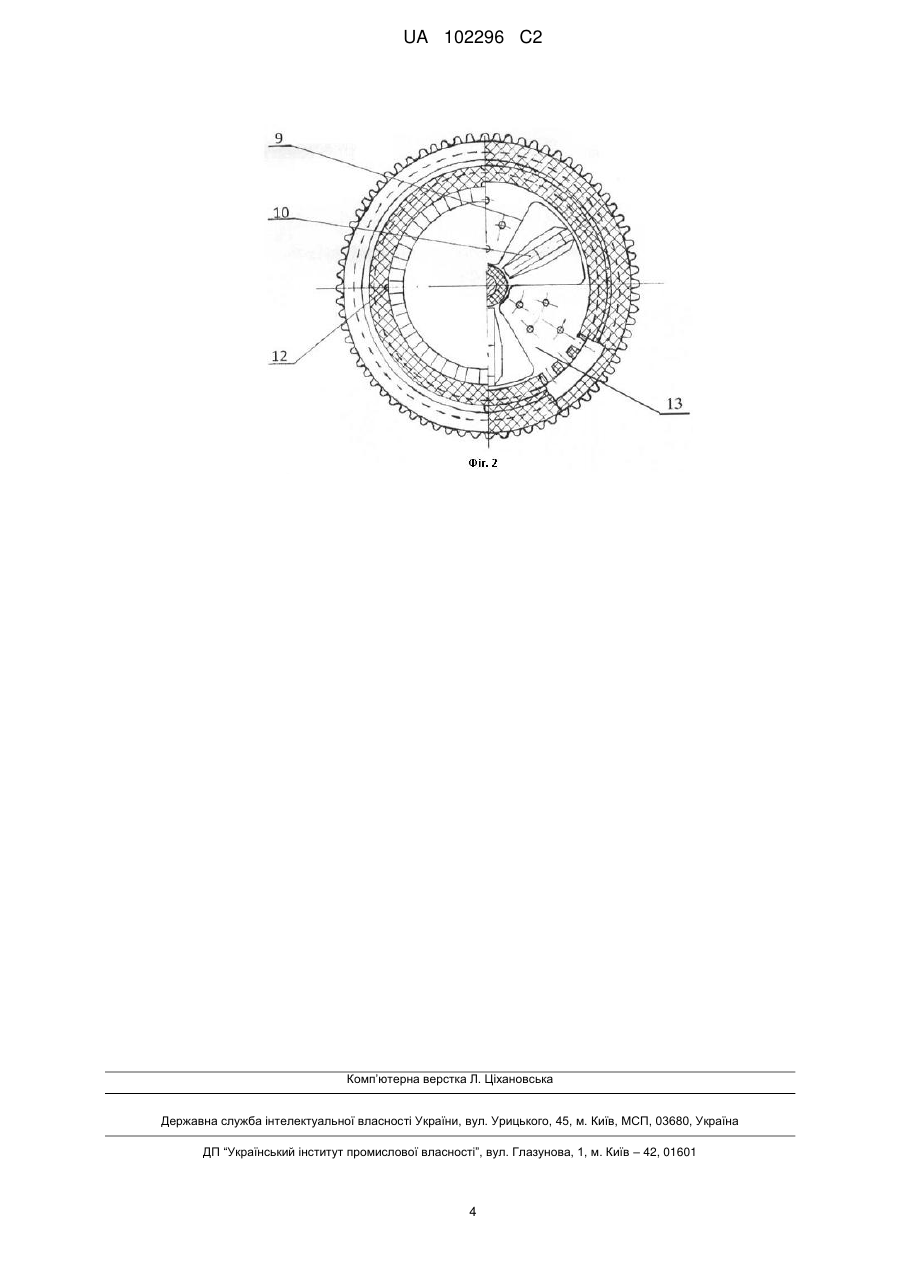

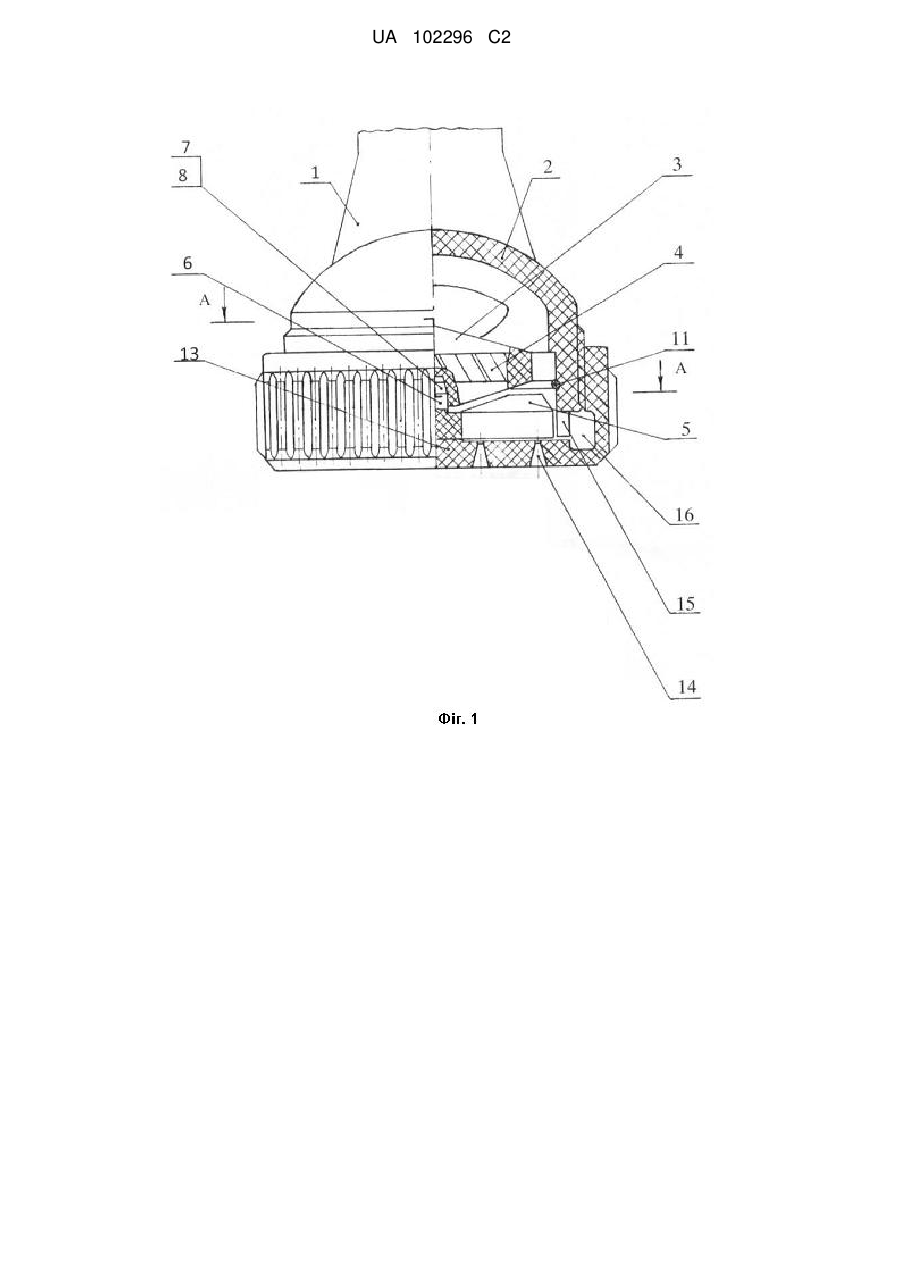

Реферат: В запропонованому гідромасажері завдяки його відмінним ознакам створено швидкісні пульсуючі струмені води, параметри яких (тиск і витрата води, частота пульсацій) можуть бути змінені в широкому діапазоні в залежності від поставлених лікувальних або оздоровчих цілей, що забезпечує необхідний оздоровчий та фізіотерапевтичний ефект. UA 102296 C2 (12) UA 102296 C2 UA 102296 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристроїв для фізіотерапевтичних процедур, призначених для покращення здоров'я людини шляхом проведення пульсуючого гідромасажу, за рахунок якого активізуються капілярний кровообіг і обіг лімфи в шкірному покриві тіла людини, і може бути використаним для отримання лікувального та оздоровчого ефектів в домашніх умовах, а також в лікувально-профілактичних установах. Відомі гідромасажери, що містять рукоятку з водопровідним каналом, поєднану з джерелом подачі води, масажну насадку з розпилювачем і джерелами для створення фізіотерапевтичних ефектів і виливів, у тому числі і вібраційних коливань (див. наприклад. А.С. СССР N 1650133, кл. А61Η 9/00, 1991; 1685441, кл. А61Н 9/00, 1991; патенти США N 5297735, кл. 239/120, 1994, N 7766260, кл. 239/449, 2010 і ін.) Недоліками цих гідромасажерів є: складність управління потоками вихідних струменів води і зміни в часі їх частоти і амплітуди, що знижує їх ефективність і обмежує отримання високого оздоровчого і лікувального ефектів. Розпилювачі в цих пристроях у вигляді сіток не оптимізовані для досягнення мінімальної виграти води, схильні до ризику засмічення отворів і погіршення працездатності. Ці пристрої не мають можливості створення або регулювання частоти пульсацій. Крім того, ці пристрої приймають вузьку сферу застосування, складні по конструкції, мають високу вартість. Відомий гідромасажер, що має корпус, виконаний з двох частин, через який здійснюється подача води, в якому завихрювач у вигляді турбінки розміщено на одній осі з додатковою лопатною турбінкою, при цьому на її лопатях розміщено постійні магніти (А.С. СССР № 904700. А61Η 9/00, опубл. 15.02.82). Недоліками цього пристрою для гідромасажу є складність конструкції, неможливість регулювання гідромасажних впливів, відсутність пульсацій тиску і його регулювання, висока вірогідність засмічення отворів розпилювача, підвищена витрата води, що в цілому знижує оздоровчий та лікувальний ефекти і робить витратним виготовлення і експлуатацію пристрою. Крім того, відомий гідромасажер у вигляді насадки для вібраційно-вакуумного душу-масажу, що містить корпус з каналом, виконаним з послідовно розташованих ділянок - циліндричної, конічної і розширеної ділянок, а також шнек, розташований в циліндричній частині каналу, що закінчується конусом (А.С. СССР № 1276340, А 61 Η 9/00. опубл. 15.12.86). До недоліків цього гідромасажеру слід віднести високу складність конструкції і виготовлення, велику втрату води, відсутність пристроїв для створення і регулювання пульсації потоку струменів при впливі на поверхню тіла пацієнта, що обумовлює зниження оздоровчого та терапевтичного ефектів. Відомий гідромасажер Алексєєва, що складається з корпусу і підвідним водоводом і змінними сітками з різною кількістю отворів для створення системи високошвидкісних водяних струменів, що впливають на шкіру пацієнта. Отвори в змінних сітках виконано у вигляді конфузорів коноїдальної форми (опубл. на сайті http://dush.com.ua/). Недоліками цього гідромасажеру є неможливість регулювання тиску і потоку рідини, він не створює пульсаційного режиму роботи, отвори на розпилювачі мають коноїдальну форму, що сприяє підвищеній витраті води, велика ймовірність засмічення отворів на розпилювачі і втрата працездатності гідромасажеру. Відомі гідромасажери, які містять рукоятку для подачі води, корпус, нерухомий завихрювач з отворами, розпилювач з отворами, пульсатор з радіально встановленими лопатками і секторними вирізами між ними, при цьому пульсатор обертається між завихрювачем та розпилювачем (див. DE 1027364, кл, 30 6/02, опубл. 03.03.1958, патенти США US 4081135. кл. В05В 1/08, опубл. 28.03.1978, US 4203550, кл. В05В 1/08, опубл. 20.05.1980). Недоліками цих гідромасажерів є неможливість регулювання частоти пульсацій і тиску рідини, велика ймовірність засмічення отворів на розпилювачі і втрата ними працездатності, підвищенні витрати води при роботі. Найбільш близьким за технічною суттю і ефективністю є гідромасажер, на якому встановлено нерухомий завихрювач з отворами, розпилювач, нерухомо встановлений на корпусі за допомогою різьби і пульсатор з радіальними лопатями і секторними вирізами між ними, який нерухомий в осьовому напрямку і має можливість обертатися між завихрювачем та розпилювачем (пат. США US 2006 196971, кл. А 62С 31/00, опубл. 07.08.2006). Основними недоліками цього гідромасажеру є неможливість змінювати параметри потоку водяного струменя, а саме частоти пульсацій та тиску вихідного струменя, а також велика витрата води і велика ймовірність закупорки отворів на розпилювачі механічними домішками, які завжди присутні у воді, що в результаті знижує працездатність і ефективність використання пристрою, що негативно пливає на оздоровчі та лікувальні параметри гідромасажеру. 1 UA 102296 C2 5 10 15 20 25 30 35 40 45 50 55 В основу винаходу покладено завдання розробити гідромасажер, в якому, для підвищення ефективності роботи і створення високого оздоровчого і лікувального ефектів гідромасажних процедур, забезпечена можливість регулювання частоти та інтенсивності впливу водяних струменів, досягнення високих швидкостей струменів води з мінімальною її витратою, ліквідацію закупорки отворів розпилювача та забезпечення. Це завдання вирішується за рахунок того, щоб гідромасажер, який містить рукоятку, поєднану з джерелом подачі води і корпус, на якому встановлено нерухомий завихрювач з отворами, розпилювач, нерухомо встановлений на корпусі за допомогою різьби і пульсатор з радіальними лопатями і секторними вирізами між ними, нерухомо встановлений в осьовому напрямку і має можливість обертатися між завихрювачем та розпилювачем, виконати таким, щоб пульсатор та розпилювач мали можливість осьового переміщення завдяки різьбі корпусу, отвори розпилювача з внутрішньої сторони мали форму циліндрів, довжину яких виконати не менше їх діаметра, а по внутрішньому периметру розпилювача виконати шламозбірник у вигляді кільцевої порожнини, з'єднаної каналами по периметру корпусу на рівні пульсатору. Доцільно, щоб у гідромасажері циліндричні отвори розпилювача переходили у конічні дифузори на зовнішній його поверхні, отвори виконати різного діаметра, причому отвори однакового діаметра згрупувати по секторам відповідно секторам пульсатора. За рахунок того, що пульсатор та розпилювач мають можливість осьового переміщення завдяки різьбі корпусу досягається можливість регулювання частоти обертання пульсатору. Завдяки тому, що отвори розпилювача з внутрішньої сторони мали форму циліндрів, довжину яких виконати не менше їх діаметра, що переходять у конічні дифузори, забезпечується істотно менша (на 20-30 %) витрата води при однаковому її тиску, оскільки відбувається стиснення перегину струменя води в циліндричній насадці. За рахунок того, що по внутрішньому периметру розпилювача виконано шламозбірник у вигляді кільцевої порожнини, з'єднаної каналами по периметру корпусу на рівні пульсатору забезпечується самоочищення отворів розпилювача навіть при забрудненій воді з високим вмістом механічних частинок, що сприяє високій працездатності та тривалій експлуатації гідромасажеру без необхідності його ремонтів і замін при закупорці отворів розпилювача. В результаті того, що циліндричні отвори розпилювача переходять у конічні дифузори на зовнішній його поверхні, а отвори виконано різного діаметра, причому отвори однакового діаметра згруповано по секторах відповідно секторам пульсатора, досягається періодичні зміни тиску, швидкості і витрати струменів води на виході, що значно розширює діапазон терапевтичної і фізіологічної ефективності лікувальних та оздоровчих процедур. Технічна суть і принцип дії запропонованого гідромасажеру пояснюється кресленнями на фіг. 1, головний вигляд і фіг. 2, вигляд зверху, перетин А-Α. Гідромасажер складається з рукоятки 1 з джерелом подачі води і корпусу 2, в якому встановлено нерухомий завихрювач 3 з похилими лопатями 4, пульсатор 5 із можливістю обертання. При цьому циліндрична поверхня вісі 6 пульсатора 5 закінчується конусом 7, вставленим в конічну порожнину 8 завихрювача 3. Пульсатор 5 виконано з секторними вирізами 9 і радіальними лопатями 10. Завихрювач 3 нерухомо закріплено в корпусі 2 стопорним кільцем 11 і виступами 12. Розпилювач 13 виконано у вигляді торцевої кришки, яка з'єднана різьбленням з корпусом 2, а в ній виконані отвори 14 в вигляді циліндрів різних діаметрів, що переходять в дифузори для формування водяних струменів. Для забезпечення стиснення перетину струменя води в циліндричній насадці отвору 14, довжина її повинна бути не менше діаметра отвору При цьому отвори 14 однакового діаметра згруповані по секторам пульсатора 5. У корпусі 2 по периметру пульсатора 5 виконано канали 15, які переходять у кільцевий шламозбірник 16. Гідромасажер працює наступним чином: Вода надходить через рукоятку 1 в корпус 2 і попадає на лопаті 4 завихрювача 3, який надає їй обертального руху. Вода діє на радіальні лопаті 10 пульсатора 5, примушуючи його обертатися. При цьому секторні вирізи 9 пульсатора 5 почергово відкривають групи отворів 14 різних діаметрів на розпилювачі 13. В результаті формуються різні за інтенсивністю струмені води через отвори 14, що створює вібромасажний вплив на тканини шкірного покриву. Для зміни частоти вібрацій слід повернути розпилювач 13 по різьбі на корпусі 2. При цьому конус 7 пульсатора 5 входить в конічну порожнину 8 завихрювача 3, і за рахунок сил тертя у конусному з'єднанні досягається регулювання частоти обертання пульсатора 5. Залежно від зусилля притиснення конусу 7 до конічної поверхні 8 можна змінювати швидкість обертання пульсатора 5 від максимуму до нуля. Тим самим регулюється частота пульсуючих впливів (рекомендовані межі від 0 до 20 Гц). 2 UA 102296 C2 5 10 15 20 25 30 Самоочищення гідромасажеру відбувається таким чином. При обертанні пульсатора 5 механічні частинки, які присутні у воді, за рахунок відцентрових сил при обертанні води відкидаються із секторних вирізів 9 пульсатора 5 до його периферії, де через канали 15 корпусу 2 потрапляють в шламозбірник 16, де і накопичуються. Періодично (в залежності від тривалості використання гідромасажеру і кількості механічних частинок у воді) шламозбірник 16 очищають шляхом зняття розпилювача 13 з корпусу 2. Для забезпечення високоефективного масажного впливу діаметр вихідних отворів 14 розпилювача 13 рекомендується виконати рівним 0,7…1,5 мм, а за рахунок стиснення перетину струменя води в циліндричній насадці, довжина якої повинна бути не менше діаметра вихідного отвору 14, забезпечується суттєве зменшення витрат води (до 30 %). При тиску води в системі 0,2…0,3 МПа швидкість струменів води становитиме 15…30 м/с, а витрата води буде дорівнювати 0,02…0,04 л/с. Особливо слід відзначити властивість самоочищення отворів 14 розпилювача 13 за рахунок наявності кільцевого шламозбірника 16. Таким чином, запропонована конструкція гідромасажеру завдяки своїм відмінним ознакам дозволяє створити швидкісні пульсуючі струмені води, що забезпечує необхідний оздоровчий та фізіотерапевтичний ефект, параметри яких (тиск і витрата води, частота пульсацій) можуть бути змінені в широкому діапазоні в залежності від поставлених лікувальних або оздоровчих цілей. Тому задачі, поставлені при створенні винаходу, слід вважати виконаними. ФОРМУЛА ВИНАХОДУ 1. Гідромасажер, який містить рукоятку, поєднану з джерелом подачі води, і корпус, на якому встановлено нерухомий завихрювач з отворами, розпилювач, нерухомо встановлений на корпусі за допомогою різьби, і пульсатор з радіальними лопатями і секторними вирізами між ними, нерухомо встановлений в осьовому напрямку і має можливість обертатися між завихрювачем та розпилювачем, який відрізняється тим, що пульсатор та розпилювач мають можливість осьового переміщення завдяки різьбі корпусу, отвори розпилювача з внутрішньої сторони мають форму циліндрів, довжину яких виконано не менше їх діаметра, а по внутрішньому периметру розпилювача виконано шламозбірник у вигляді кільцевої порожнини, з'єднаної каналами по периметру корпусу на рівні пульсатора. 2. Гідромасажер за п. 1, який відрізняється тим, що циліндричні отвори розпилювача переходять у конічні дифузори на зовнішній його поверхні, отвори виконано різного діаметра, причому отвори однакового діаметра згруповано по секторах відповідно секторам пульсатора. 3 UA 102296 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
