Вакуумний вимикач

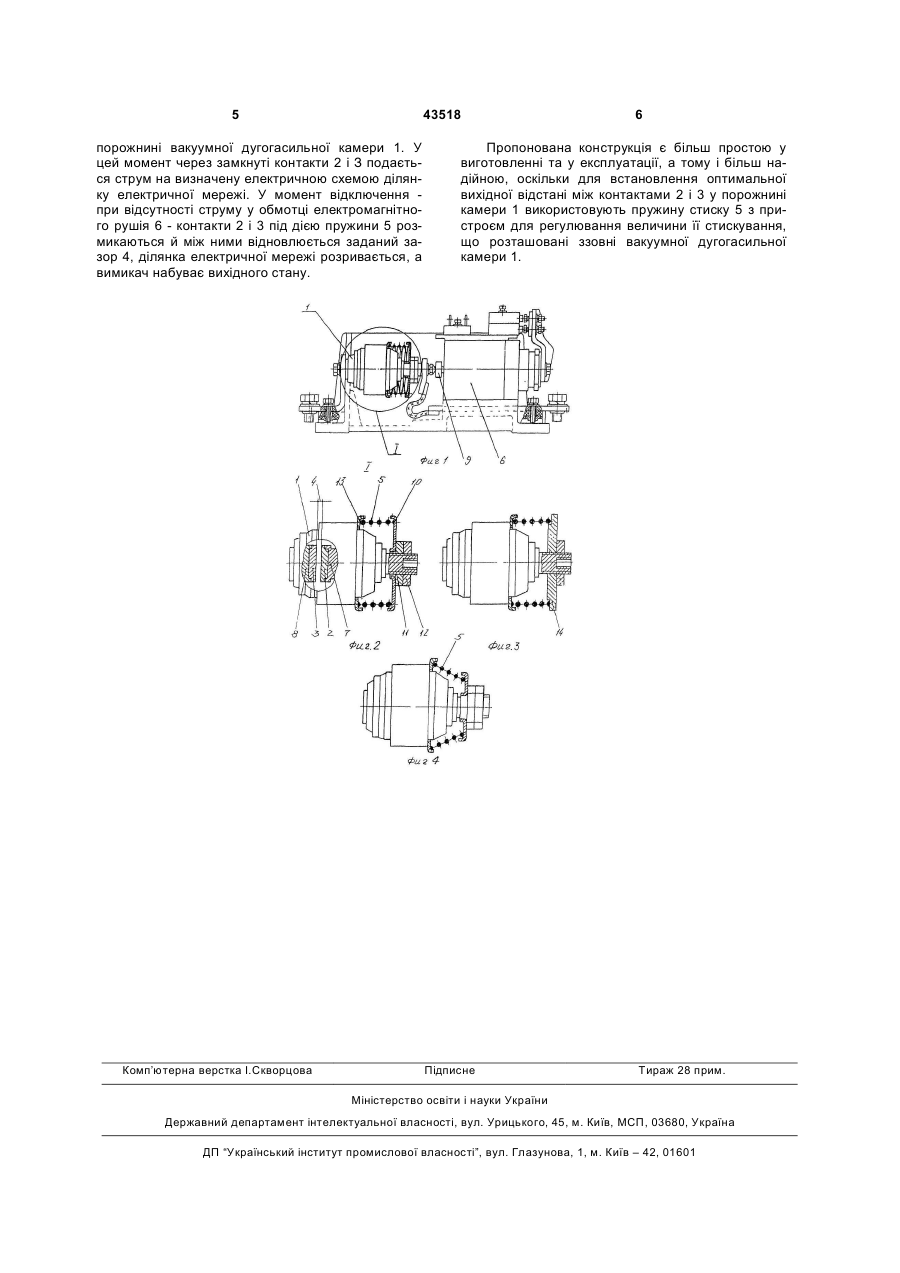

1. Вакуумний вимикач, що містить ізоляційну основу, на якій закріплені контактний модуль та електромагнітний рушій, при цьому контактний модуль включає вакуумну дугогасильну камеру з розміщеною у її порожнині контактною парою, рухомий контакт якої забезпечений рухомим струмопідводом, що кінематично з'єднаний із штоком електромагнітного рушія, нерухомий контакт забезпечений нерухомим струмопідводом, контакти пари встановлені з можливістю їх замикання під дією електромагнітного рушія, виконаного у вигляді електромагніта з обмоткою на магнітопроводі, якоря електромагніту та штока, U 1 3 контактний модуль та електромагнітний рушій, при цьому контактний модуль включає вакуумну дугогасильну камеру з розміщеною у її порожнині контактною парою, рухомий контакт якої забезпечений рухомим струмопідводом, що кінематично з'єднаний із штоком електромагнітного рушія, нерухомий контакт забезпечений нерухомим струмопідводом, контакти пари встановлені з можливістю їх замикання під дією електромагнітного рушія, виконаного у вигляді електромагніта з обмоткою на магнітопроводі, якоря електромагніта та штоку, встановленого з можливістю його поступального пересування під дією руху якоря електромагніта і взаємодії з рухомим струмопідводом, а відповідно до винаходу, ззовні на вакуумній дугогасильній камері та співвісно з нею встановлена пружина стиску, один торець якої опирається на кільцевий виступ на корпусі камери, а другий - кінематично з'єднаний з рухомим струмопідводом з можливістю утримування контактної пари у вихідному (розімкненому) стані. Ще одною особливістю пропонованого вакуумного вимикача є і те, що він доповнений пристроєм для регулювання величини стиску пружини стискування, виконаний у вигляді різьбової ділянки на вільному торці рухомого струмопідводу, на якому розташована шайба, призначена для опирання на неї одного торця пружини стиску та гайки на різьбовому стрижні, призначеної для обмеження руху шайби під дією пружини, при цьому другий торець пружини опирається на кільцевий виступ на корпусі камери. Пружина стиску, встановлена ззовні на вакуумній дугогасильній камері та співвісно з нею може бути циліндричною чи конічною. При цьому циліндричні пружини більш розповсюджені, а тому дешевші, а конічні дозволяють зменшити габарити пропонованого вимикача. Шайба, призначена для опирання на неї одного торця пружини стиску на ділянці різьбового стрижня може бути пласкою чи з кільцевою проточкою для фіксації положення витка пружини, або з кільцевим виступом, що суттєво обмежує пересування торця пружини у площині її торця. Шайба такої ж форми може бути встановлена і на корпусі камери для опирання на неї другого торця пружини стиску, що підвищує надійність вимикача. Суть пропонованої корисної моделі пояснюється схематичними кресленнями, де на фіг.1 показаний вакуумний вимикач (вид збоку); на фіг.2 та 3 - показаний вузол І з фіг.1 (вакуумна дугогасильна камера з встановленою на ній циліндричною пружиною стиску); на фіг.4 - показана вакуумна дугогасильна камера з встановленою на ній конічною пружиною стиску. Вакуумний вимикач містить вакуумну дугогасильну камеру 1 з рухомим 2 і нерухомим 3 контактами, встановленими у її порожнині із заданим зазором 4 між ними, а також пружину стиску 5, розташовану ззовні камери 1 і призначену для підтримання контактів у камері 1 у розімкненому стані при відсутності струму на обмотці електромагнітного рушія 6. Рухомий контакт 2 у камері 1 43518 4 механічно з'єднаний з рухомим струмопідводом 7, а нерухомий контакт 3 - з нерухомим струмопідводом 8. Вільний кінець рухомого струмопідводу 7 своїм торцем опирається на торець рухомого штоку 9 електромагнітного рушія 6. Електромагнітний рушій 6 виконаний у вигляді електромагніта з обмоткою на магнітопроводі, якоря, кришки магнітопровода, жорстко закріпленої на магнітопроводі /не показано/ та рухомого штоку 9, встановленого з можливістю його поступального пересування під дією руху якоря електромагніта і взаємодіє з рухомим струмопідводом 7. Шток 9 електромагнітного рушія 6, контакти у дугогасильній камері 1, рухомий струмопідвод 7 та пружина стиску 5 встановлені співвісно. Пропонований вимикач забезпечений пристроєм для регулювання величини стиску пружини стискування 5. Згаданий пристрій виконаний у вигляді різьбової ділянки на вільному торці рухомого струмопідводу 7 з розташованими на ній шайбою 10, на яку опирається один торець пружини 5, а також гайки 11, призначеною для обмеження руху шайби 10 під дією пружини 5. Для підвищення надійності конструкції гайка 11 забезпечена контр-гайкою 12. При цьому другий торець пружини 5 опирається на шайбу 13, встановлену на кільцевому виступі на корпусі камери 1. Шайби 10 та 13 можуть бути пласкими чи з кільцевим виступом для фіксації положення витка пружини 5 у горизонтальному напрямку (фіг.1, 2, 4). Шайба на вільному торці рухомого струмопідводу 7 може бути суміщена з гайкою ι виконана у вигляді плаского кільця з кільцевою проточкою 14 для фіксації положення витка пружини 5 у горизонтальному напрямку (фіг.3). Пружина стиску 5, встановлена ззовні на вакуумній дугогасильній камері 1 та співвісно з нею ι може бути циліндричною (фіг.1, 2, 3) чи конічною (фіг. 4) в залежності від технологічних завдань споживача. Вимикач призначений для його використання у комутаційному пристрої, який входить до складу схеми управління електроприводом /не показано/. Пропонований вакуумний вимикач працює так. Попередньо регулюють ступінь стиску пружини 5, переміщуючи гайку 11 по різьбовій ділянці вільного кінця рухомого струмопідводу 7. Ступінь стиску пружини 5 визначає відносне положення контактів 2 і 3. Ступінь стиску пружини 5 фіксують гайкою 11 та контр-гайкою 12. При цьому в залежності від ступеню стиску пружини 5 змінюється і відстань між контактами 2 і 3 у порожнині вакуумної дугогасильної камери 1 у вихідному стані - коли на обмотку електромагнітного рушія 6 не подано струм. Оптимальну відстань між контактами 2 і 3 вибирають, базуючись, зокрема, на значенні густини струму, номінальному значенні струму, виду струму, значенні електричної напруги, визначеному ресурсі вимикача, умовах роботи та інших. Відрегульований вимикач встановлюють до комутаційного пристрою і підключають до схеми управління електроприводом. У момент подання електричного струму на обмотку електромагнітного рушія 6 якір електромагніта притискується до магнітопроводу електромагніта, а рухомий шток 9 рухається і своїм торцем діє на рухомий струмопідвід 7, що призводить до замикання контактів 2 і 3 у 5 43518 порожнині вакуумної дугогасильної камери 1. У цей момент через замкнуті контакти 2 і З подається струм на визначену електричною схемою ділянку електричної мережі. У момент відключення при відсутності струму у обмотці електромагнітного рушія 6 - контакти 2 і 3 під дією пружини 5 розмикаються й між ними відновлюється заданий зазор 4, ділянка електричної мережі розривається, а вимикач набуває вихідного стану. Комп’ютерна верстка І.Скворцова 6 Пропонована конструкція є більш простою у виготовленні та у експлуатації, а тому і більш надійною, оскільки для встановлення оптимальної вихідної відстані між контактами 2 і 3 у порожнині камери 1 використовують пружину стиску 5 з пристроєм для регулювання величини її стискування, що розташовані ззовні вакуумної дугогасильної камери 1. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
