Вакуумний вимикач

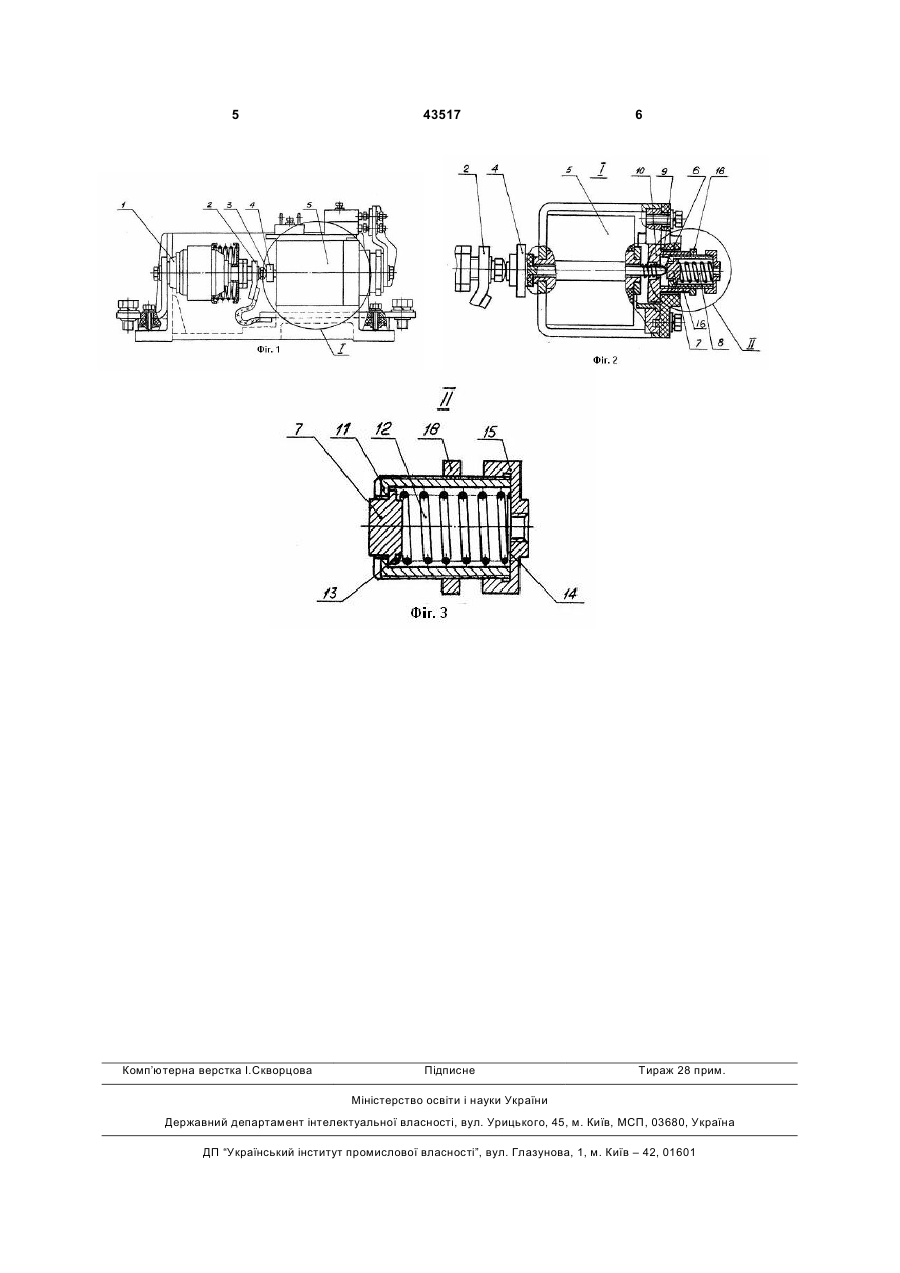

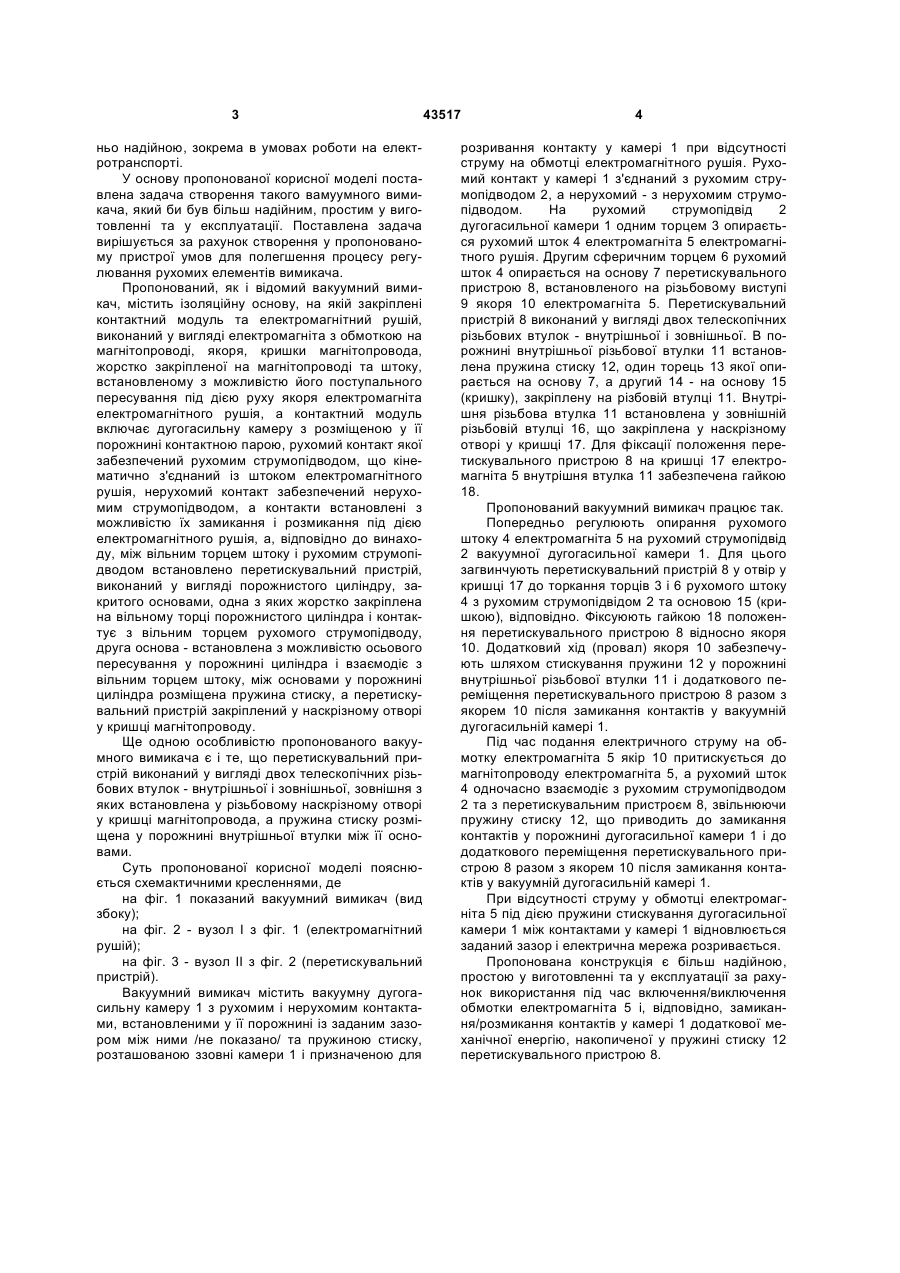

1. Вакуумний вимикач, що містить ізоляційну основу, на якій закріплені контактний модуль та електромагнітний рушій, виконаний у вигляді електромагніту з обмоткою на магнітопроводі, якоря, кришки магнітопроводу, жорстко закріпленої на магнітопроводі, та штока, встановленого з можливістю його поступального пересування під дією руху якоря електромагніту електромагнітного рушія, а контактний модуль включає дугогасильну камеру з розміщеною у її порожнині контактною парою, рухомий контакт якої забезпечений рухомим струмопідводом, що кінематично з'єднаний із штоком електромагнітного рушія, нерухомий контакт забезпечений нерухомим струмопідводом, а контакти пари встановлені з можливістю їх зами U 2 (19) 1 3 ньо надійною, зокрема в умовах роботи на електротранспорті. У основу пропонованої корисної моделі поставлена задача створення такого вамуумного вимикача, який би був більш надійним, простим у виготовленні та у експлуатації. Поставлена задача вирішується за рахунок створення у пропонованому пристрої умов для полегшення процесу регулювання рухомих елементів вимикача. Пропонований, як і відомий вакуумний вимикач, містить ізоляційну основу, на якій закріплені контактний модуль та електромагнітний рушій, виконаний у вигляді електромагніта з обмоткою на магнітопроводі, якоря, кришки магнітопровода, жорстко закріпленої на магнітопроводі та штоку, встановленому з можливістю його поступального пересування під дією руху якоря електромагніта електромагнітного рушія, а контактний модуль включає дугогасильну камеру з розміщеною у її порожнині контактною парою, рухомий контакт якої забезпечений рухомим струмопідводом, що кінематично з'єднаний із штоком електромагнітного рушія, нерухомий контакт забезпечений нерухомим струмопідводом, а контакти встановлені з можливістю їх замикання і розмикання під дією електромагнітного рушія, а, відповідно до винаходу, між вільним торцем штоку і рухомим струмопідводом встановлено перетискувальний пристрій, виконаний у вигляді порожнистого циліндру, закритого основами, одна з яких жорстко закріплена на вільному торці порожнистого циліндра і контактує з вільним торцем рухомого струмопідводу, друга основа - встановлена з можливістю осьового пересування у порожнині циліндра і взаємодіє з вільним торцем штоку, між основами у порожнині циліндра розміщена пружина стиску, а перетискувальний пристрій закріплений у наскрізному отворі у кришці магнітопроводу. Ще одною особливістю пропонованого вакуумного вимикача є і те, що перетискувальний пристрій виконаний у вигляді двох телескопічних різьбових втулок - внутрішньої і зовнішньої, зовнішня з яких встановлена у різьбовому наскрізному отворі у кришці магнітопровода, а пружина стиску розміщена у порожнині внутрішньої втулки між її основами. Суть пропонованої корисної моделі пояснюється схемактичними кресленнями, де на фіг. 1 показаний вакуумний вимикач (вид збоку); на фіг. 2 - вузол І з фіг. 1 (електромагнітний рушій); на фіг. 3 - вузол II з фіг. 2 (перетискувальний пристрій). Вакуумний вимикач містить вакуумну дугогасильну камеру 1 з рухомим і нерухомим контактами, встановленими у її порожнині із заданим зазором між ними /не показано/ та пружиною стиску, розташованою ззовні камери 1 і призначеною для 43517 4 розривання контакту у камері 1 при відсутності струму на обмотці електромагнітного рушія. Рухомий контакт у камері 1 з'єднаний з рухомим струмопідводом 2, а нерухомий - з нерухомим струмопідводом. На рухомий струмопідвід 2 дугогасильної камери 1 одним торцем 3 опирається рухомий шток 4 електромагніта 5 електромагнітного рушія. Другим сферичним торцем 6 рухомий шток 4 опирається на основу 7 перетискувального пристрою 8, встановленого на різьбовому виступі 9 якоря 10 електромагніта 5. Перетискувальний пристрій 8 виконаний у вигляді двох телескопічних різьбових втулок - внутрішньої і зовнішньої. В порожнині внутрішньої різьбової втулки 11 встановлена пружина стиску 12, один торець 13 якої опирається на основу 7, а другий 14 - на основу 15 (кришку), закріплену на різбовій втулці 11. Внутрішня різьбова втулка 11 встановлена у зовнішній різьбовій втулці 16, що закріплена у наскрізному отворі у кришці 17. Для фіксації положення перетискувального пристрою 8 на кришці 17 електромагніта 5 внутрішня втулка 11 забезпечена гайкою 18. Пропонований вакуумний вимикач працює так. Попередньо регулюють опирання рухомого штоку 4 електромагніта 5 на рухомий струмопідвід 2 вакуумної дугогасильної камери 1. Для цього загвинчують перетискувальний пристрій 8 у отвір у кришці 17 до торкання торців 3 і 6 рухомого штоку 4 з рухомим струмопідвідом 2 та основою 15 (кришкою), відповідно. Фіксуюють гайкою 18 положення перетискувального пристрою 8 відносно якоря 10. Додатковий хід (провал) якоря 10 забезпечують шляхом стискування пружини 12 у порожнині внутрішньої різьбової втулки 11 і додаткового переміщення перетискувального пристрою 8 разом з якорем 10 після замикання контактів у вакуумній дугогасильній камері 1. Під час подання електричного струму на обмотку електромагніта 5 якір 10 притискується до магнітопроводу електромагніта 5, а рухомий шток 4 одночасно взаємодіє з рухомим струмопідводом 2 та з перетискувальним пристроєм 8, звільнюючи пружину стиску 12, що приводить до замикання контактів у порожнині дугогасильної камери 1 і до додаткового переміщення перетискувального пристрою 8 разом з якорем 10 після замикання контактів у вакуумній дугогасильній камері 1. При відсутності струму у обмотці електромагніта 5 під дією пружини стискування дугогасильної камери 1 між контактами у камері 1 відновлюється заданий зазор і електрична мережа розривається. Пропонована конструкція є більш надійною, простою у виготовленні та у експлуатації за рахунок використання під час включення/виключення обмотки електромагніта 5 і, відповідно, замикання/розмикання контактів у камері 1 додаткової механічної енергію, накопиченої у пружині стиску 12 перетискувального пристрою 8. 5 Комп’ютерна верстка І.Скворцова 43517 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
