Циклонний теплообмінник обертової печі

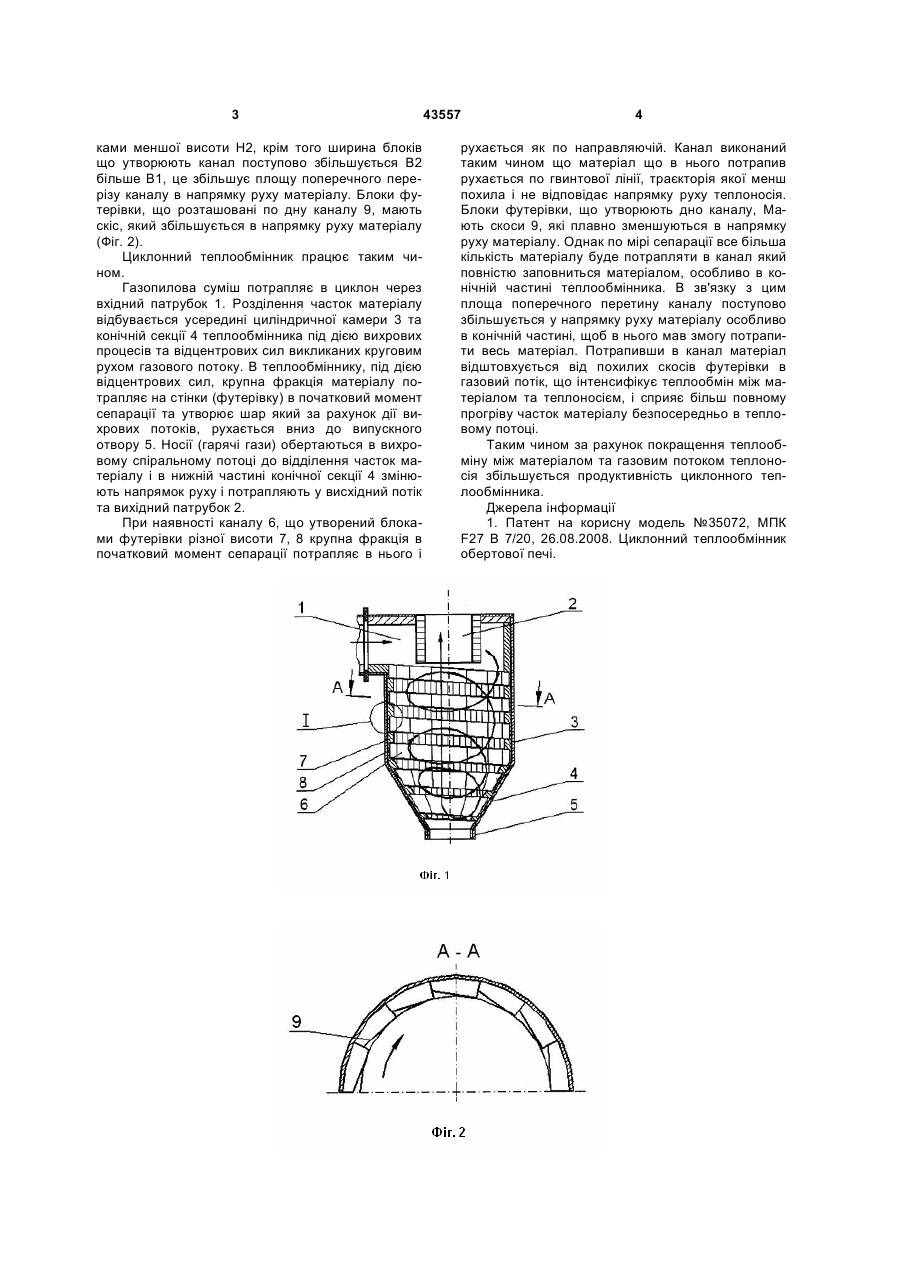

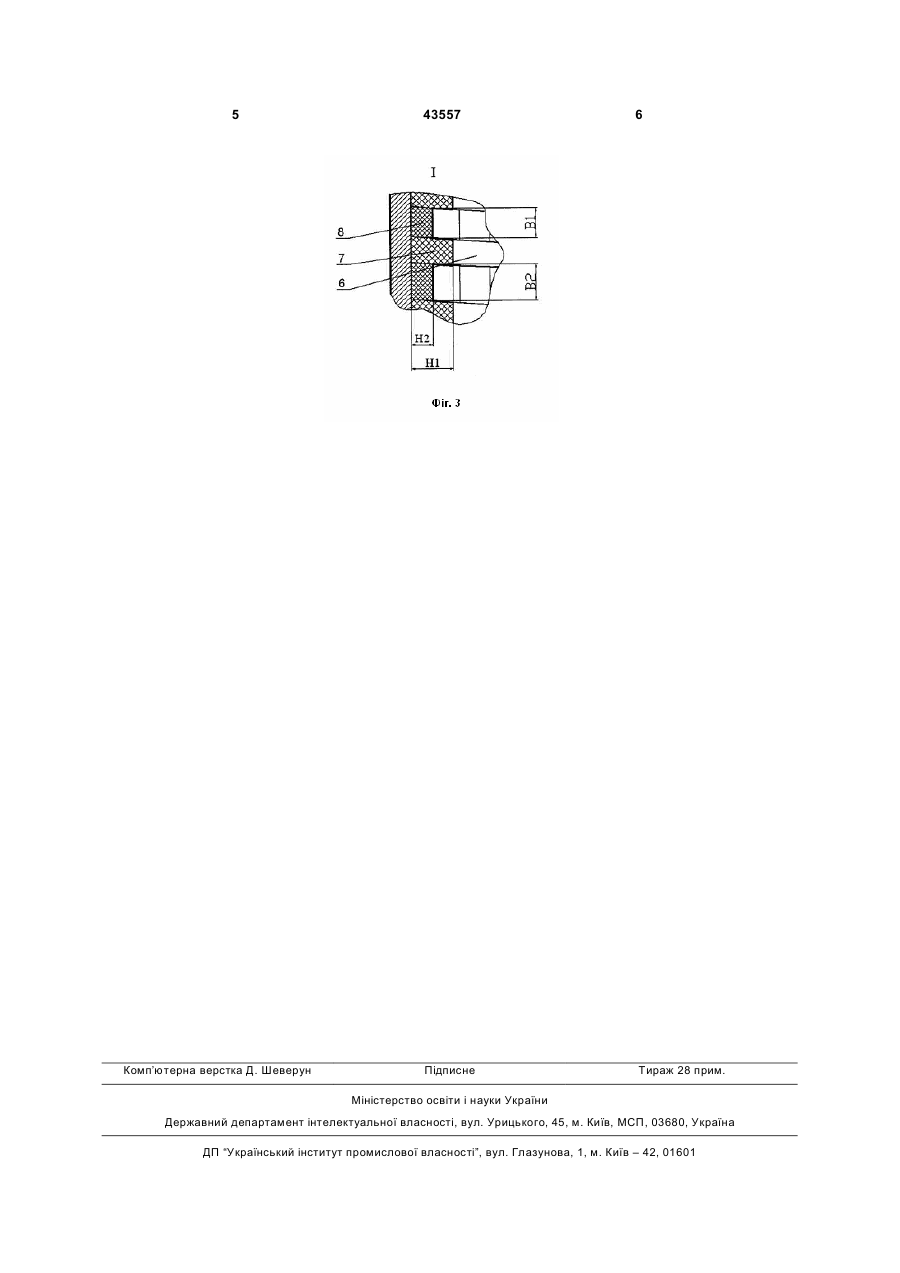

Циклонний теплообмінник обертової печі, що містить вхідний патрубок, з'єднаний з циліндричною камерою, і конічну секцію з випускним отвором та вихідний патрубок, які футеровані вогнетривкими блоками, які викладені таким чином, що утворюють канал у вигляді гвинтової лінії, який відрізняється тим, що площа поперечного перерізу гвинтового каналу, утвореного блоками футерівки, збільшується у напрямку руху матеріалу. (19) (21) u200901834 (22) 02.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, ЧЖАН ЮЛІНЬ, CN, СІВЕЦЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, КОВЄШНІКОВ АНДРІЙ ОЛЕКСАНДРОВИЧ, СОКОЛЕЦЬ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 ками меншої висоти Н2, крім того ширина блоків що утворюють канал поступово збільшується В2 більше В1, це збільшує площу поперечного перерізу каналу в напрямку руху матеріалу. Блоки футерівки, що розташовані по дну каналу 9, мають скіс, який збільшується в напрямку руху матеріалу (Фіг. 2). Циклонний теплообмінник працює таким чином. Газопилова суміш потрапляє в циклон через вхідний патрубок 1. Розділення часток матеріалу відбувається усередині циліндричної камери 3 та конічній секції 4 теплообмінника під дією вихрових процесів та відцентрових сил викликаних круговим рухом газового потоку. В теплообміннику, під дією відцентрових сил, крупна фракція матеріалу потрапляє на стінки (футерівку) в початковий момент сепарації та утворює шар який за рахунок дії вихрових потоків, рухається вниз до випускного отвору 5. Носії (гарячі гази) обертаються в вихровому спіральному потоці до відділення часток матеріалу і в нижній частині конічної секції 4 змінюють напрямок руху і потрапляють у висхідний потік та вихідний патрубок 2. При наявності каналу 6, що утворений блоками футерівки різної висоти 7, 8 крупна фракція в початковий момент сепарації потрапляє в нього і 43557 4 рухається як по направляючій. Канал виконаний таким чином що матеріал що в нього потрапив рухається по гвинтової лінії, траєкторія якої менш похила і не відповідає напрямку руху теплоносія. Блоки футерівки, що утворюють дно каналу, Мають скоси 9, які плавно зменшуються в напрямку руху матеріалу. Однак по мірі сепарації все більша кількість матеріалу буде потрапляти в канал який повністю заповниться матеріалом, особливо в конічній частині теплообмінника. В зв'язку з цим площа поперечного перетину каналу поступово збільшується у напрямку руху матеріалу особливо в конічній частині, щоб в нього мав змогу потрапити весь матеріал. Потрапивши в канал матеріал відштовхується від похилих скосів футерівки в газовий потік, що інтенсифікує теплообмін між матеріалом та теплоносієм, і сприяє більш повному прогріву часток матеріалу безпосередньо в тепловому потоці. Таким чином за рахунок покращення теплообміну між матеріалом та газовим потоком теплоносія збільшується продуктивність циклонного теплообмінника. Джерела інформації 1. Патент на корисну модель №35072, МПК F27 В 7/20, 26.08.2008. Циклонний теплообмінник обертової печі. 5 Комп’ютерна верстка Д. Шеверун 43557 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
