Газліфтний барботажний апарат
Номер патенту: 43558
Опубліковано: 25.08.2009
Автори: Руденко Марія Андріївна, Литвиненко Дарія Віталіївна, Карачун Володимир Володимирович, Тривайло Михайло Семенович, Мельник Вікторія Миколаївна
Формула / Реферат
Газліфтний барботажний апарат, який містить вертикально розташований циліндричний корпус з технологічними патрубками і розміщену в порожнині корпусу з радіальним зазором циркуляційну трубу, а також встановлений під циркуляційною трубою аератор, який відрізняється тим, що циркуляційна труба має бочкоподібну форму.
Текст

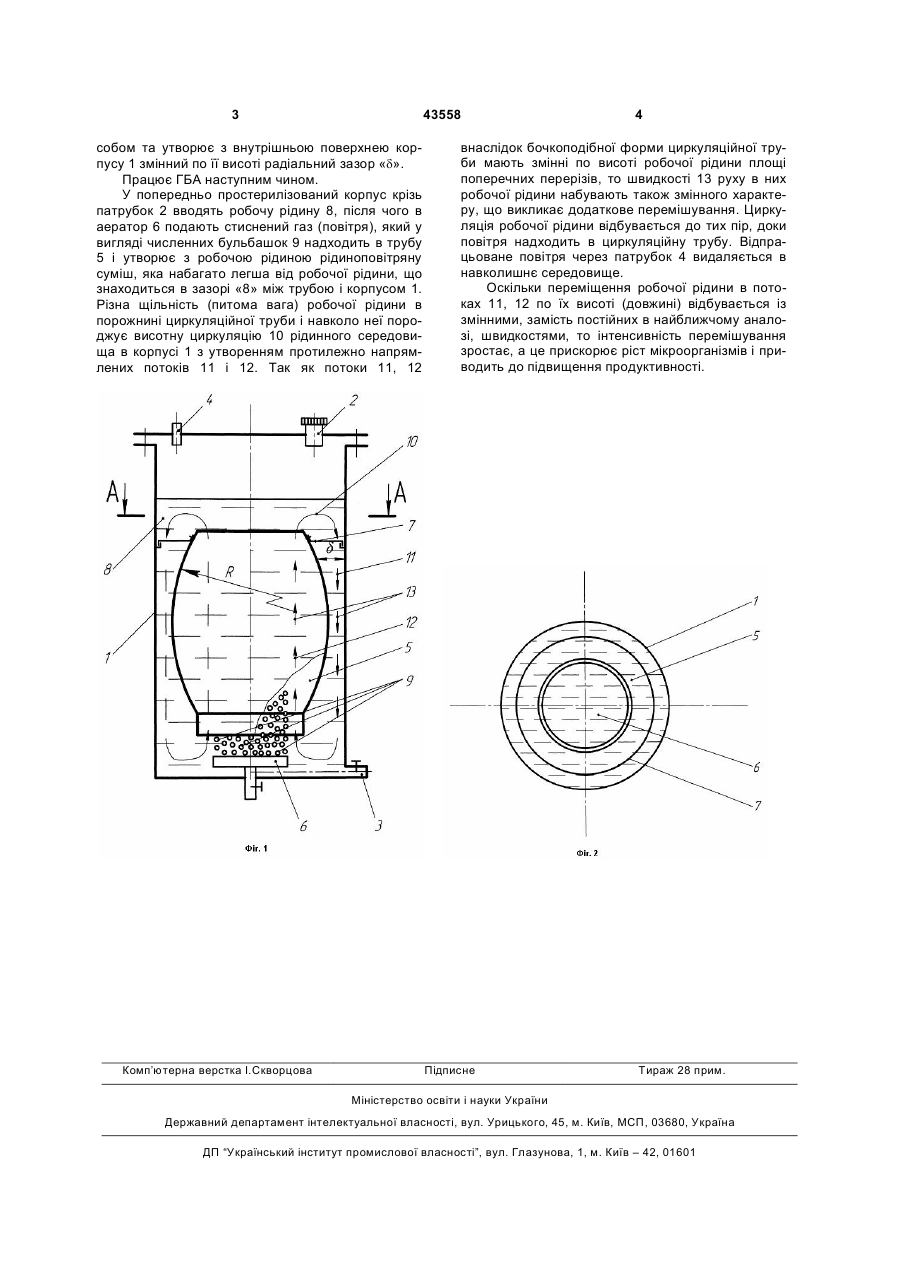

Газліфтний барботажний апарат, який містить вертикально розташований циліндричний корпус з технологічними патрубками і розміщену в порожнині корпусу з радіальним зазором циркуляційну трубу, а також встановлений під циркуляційною трубою аератор, який відрізняється тим, що циркуляційна труба має бочкоподібну форму. (19) (21) u200901835 (22) 02.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, РУДЕНКО МАРІЯ АНДРІЇВНА, ЛИТВИНЕНКО ДАРІЯ ВІТАЛІЇВНА 3 43558 собом та утворює з внутрішньою поверхнею корпусу 1 змінний по її висоті радіальний зазор «d». Працює ГБА наступним чином. У попередньо простерилізований корпус крізь патрубок 2 вводять робочу рідину 8, після чого в аератор 6 подають стиснений газ (повітря), який у вигляді численних бульбашок 9 надходить в трубу 5 і утворює з робочою рідиною рідиноповітряну суміш, яка набагато легша від робочої рідини, що знаходиться в зазорі «8» між трубою і корпусом 1. Різна щільність (питома вага) робочої рідини в порожнині циркуляційної труби і навколо неї породжує висотну циркуляцію 10 рідинного середовища в корпусі 1 з утворенням протилежно напрямлених потоків 11 і 12. Так як потоки 11, 12 Комп’ютерна верстка І.Скворцова 4 внаслідок бочкоподібної форми циркуляційної труби мають змінні по висоті робочої рідини площі поперечних перерізів, то швидкості 13 руху в них робочої рідини набувають також змінного характеру, що викликає додаткове перемішування. Циркуляція робочої рідини відбувається до тих пір, доки повітря надходить в циркуляційну трубу. Відпрацьоване повітря через патрубок 4 видаляється в навколишнє середовище. Оскільки переміщення робочої рідини в потоках 11, 12 по їх висоті (довжині) відбувається із змінними, замість постійних в найближчому аналозі, швидкостями, то інтенсивність перемішування зростає, а це прискорює ріст мікроорганізмів і приводить до підвищення продуктивності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGaslift bubble apparatus
Автори англійськоюKarachun Volodymyr Volodymyrovych, Tryvailo Mykhailo Semenovych, Melnyk Viktoriia Mykolaivna, Rudenko Maria Andriivna, Lytvynenko Dariia Vitaliivna
Назва патенту російськоюГазлифтный барботажный аппарат
Автори російськоюКарачун Владимир Владимирович, Тривайло Михаил Семенович, Мельник Виктория Николаевна, Руденко Мария Андреевна, Литвиненко Дарья Витальевна
МПК / Мітки
МПК: C12M 1/04
Мітки: газліфтній, апарат, барботажний
