Циклонний теплообмінник обертової печі

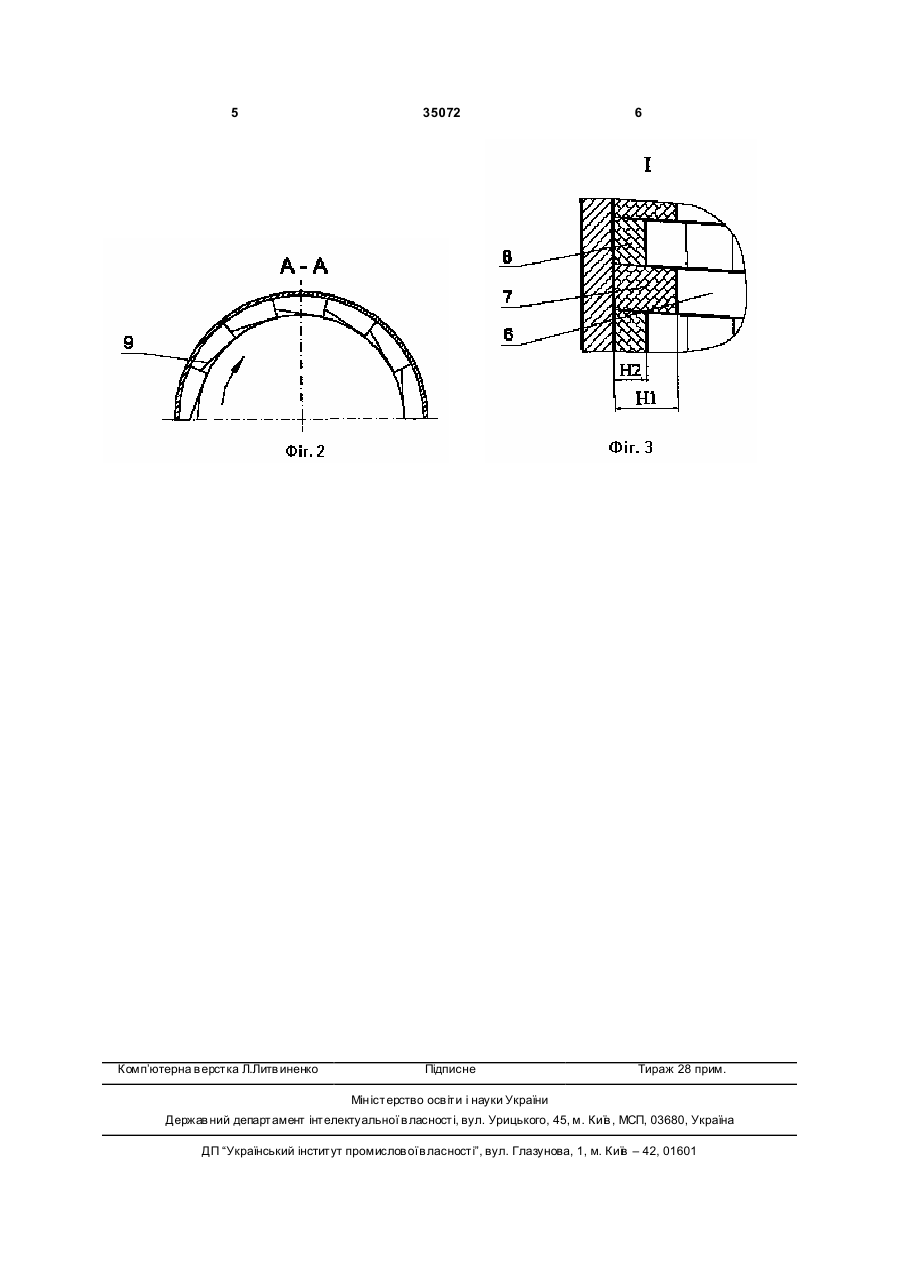

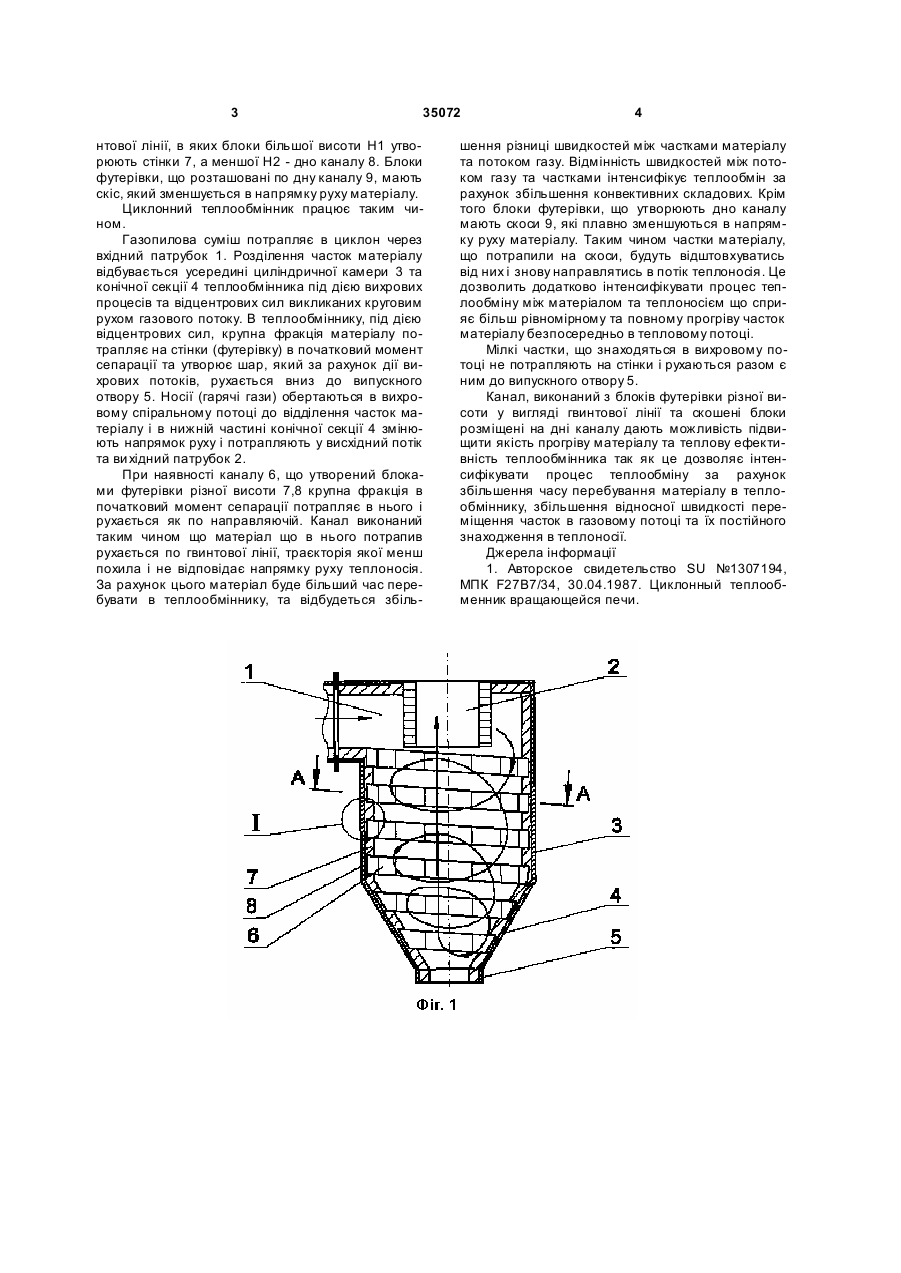

1. Циклонний теплообмінник обертової печі, що містить вхідний патрубок, з'єднаний з цилінд 3 35072 нтової лінії, в яких блоки більшої висоти Н1 утворюють стінки 7, а меншої Н2 - дно каналу 8. Блоки футерівки, що розташовані по дну каналу 9, мають скіс, який зменшується в напрямку руху матеріалу. Циклонний теплообмінник працює таким чином. Газопилова суміш потрапляє в циклон через вхідний патрубок 1. Розділення часток матеріалу відбувається усередині циліндричної камери 3 та конічної секції 4 теплообмінника під дією вихрових процесів та відцентрових сил викликаних круговим рухом газового потоку. В теплообміннику, під дією відцентрових сил, крупна фракція матеріалу потрапляє на стінки (футерівку) в початковий момент сепарації та утворює шар, який за рахунок дії вихрових потоків, рухається вниз до випускного отвору 5. Носії (гарячі гази) обертаються в вихровому спіральному потоці до відділення часток матеріалу і в нижній частині конічної секції 4 змінюють напрямок руху і потрапляють у висхідний потік та ви хідний патрубок 2. При наявності каналу 6, що утворений блоками футерівки різної висоти 7,8 крупна фракція в початковий момент сепарації потрапляє в нього і рухається як по направляючій. Канал виконаний таким чином що матеріал що в нього потрапив рухається по гвинтової лінії, траєкторія якої менш похила і не відповідає напрямку руху теплоносія. За рахунок цього матеріал буде більший час перебувати в теплообміннику, та відбудеться збіль 4 шення різниці швидкостей між частками матеріалу та потоком газу. Відмінність швидкостей між потоком газу та частками інтенсифікує теплообмін за рахунок збільшення конвективних складових. Крім того блоки футерівки, що утворюють дно каналу мають скоси 9, які плавно зменшуються в напрямку руху матеріалу. Таким чином частки матеріалу, що потрапили на скоси, будуть відштовхуватись від них і знову направлятись в потік теплоносія. Це дозволить додатково інтенсифікувати процес теплообміну між матеріалом та теплоносієм що сприяє більш рівномірному та повному прогріву часток матеріалу безпосередньо в тепловому потоці. Мілкі частки, що знаходяться в вихровому потоці не потрапляють на стінки і рухаються разом є ним до випускного отвору 5. Канал, виконаний з блоків футерівки різної висоти у вигляді гвинтової лінії та скошені блоки розміщені на дні каналу дають можливість підвищити якість прогріву матеріалу та теплову ефективність теплообмінника так як це дозволяє інтенсифікувати процес теплообміну за рахунок збільшення часу перебування матеріалу в теплообміннику, збільшення відносної швидкості переміщення часток в газовому потоці та їх постійного знаходження в теплоносії. Джерела інформації 1. Авторское свидетельство SU №1307194, МПК F27В7/34, 30.04.1987. Циклонный теплообменник вращающейся печи. 5 Комп’ютерна в ерстка Л.Литв иненко 35072 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
