Циклонний теплообмінник

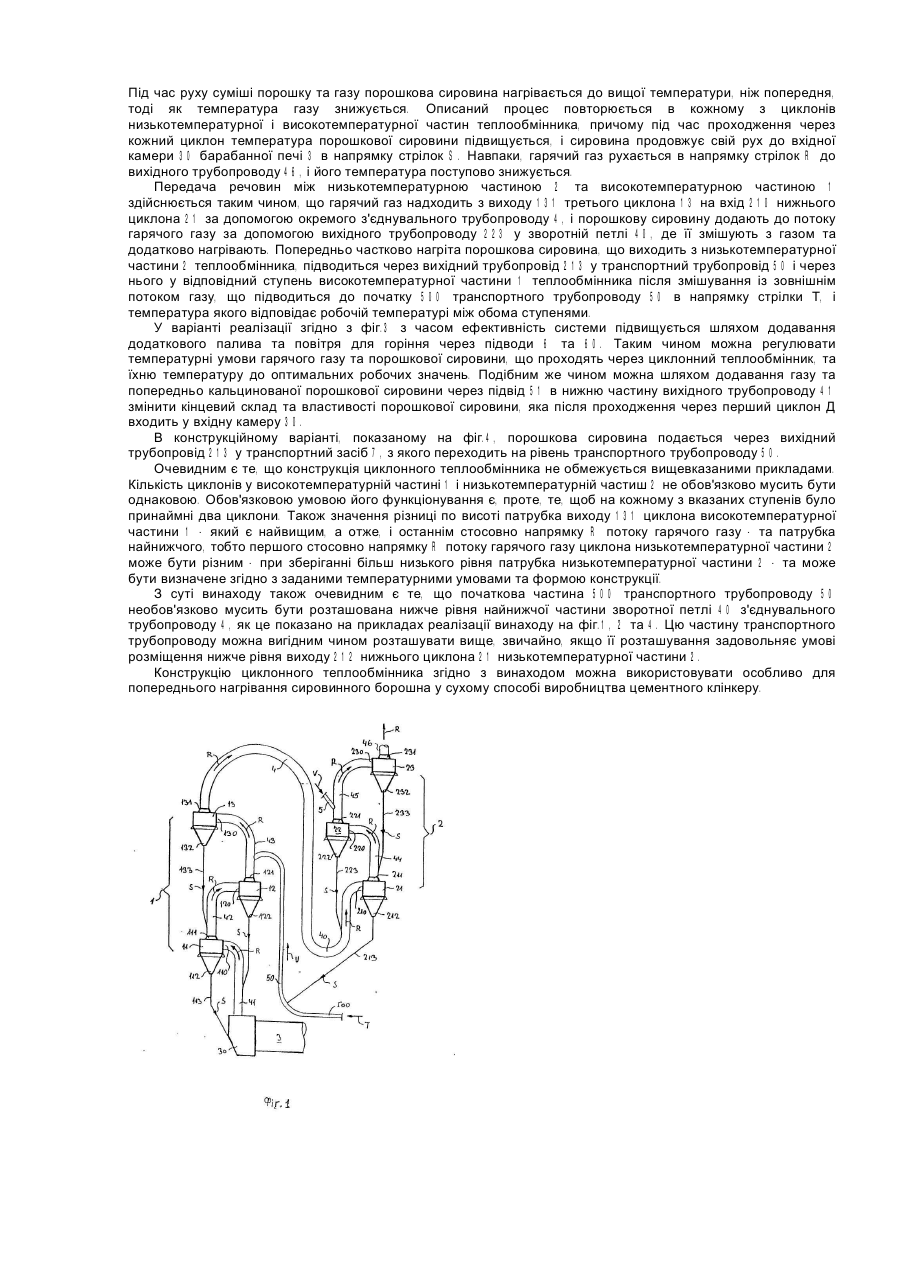

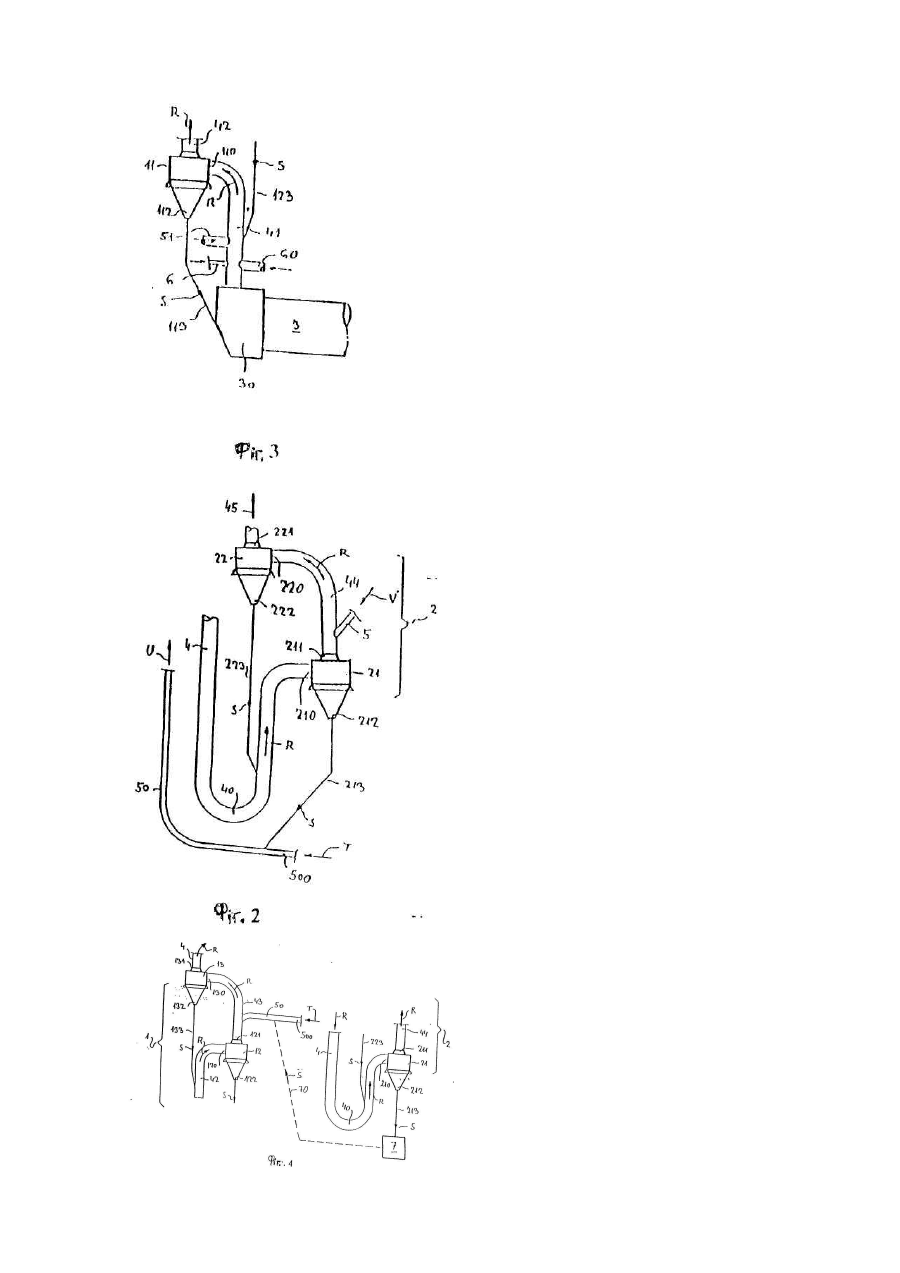

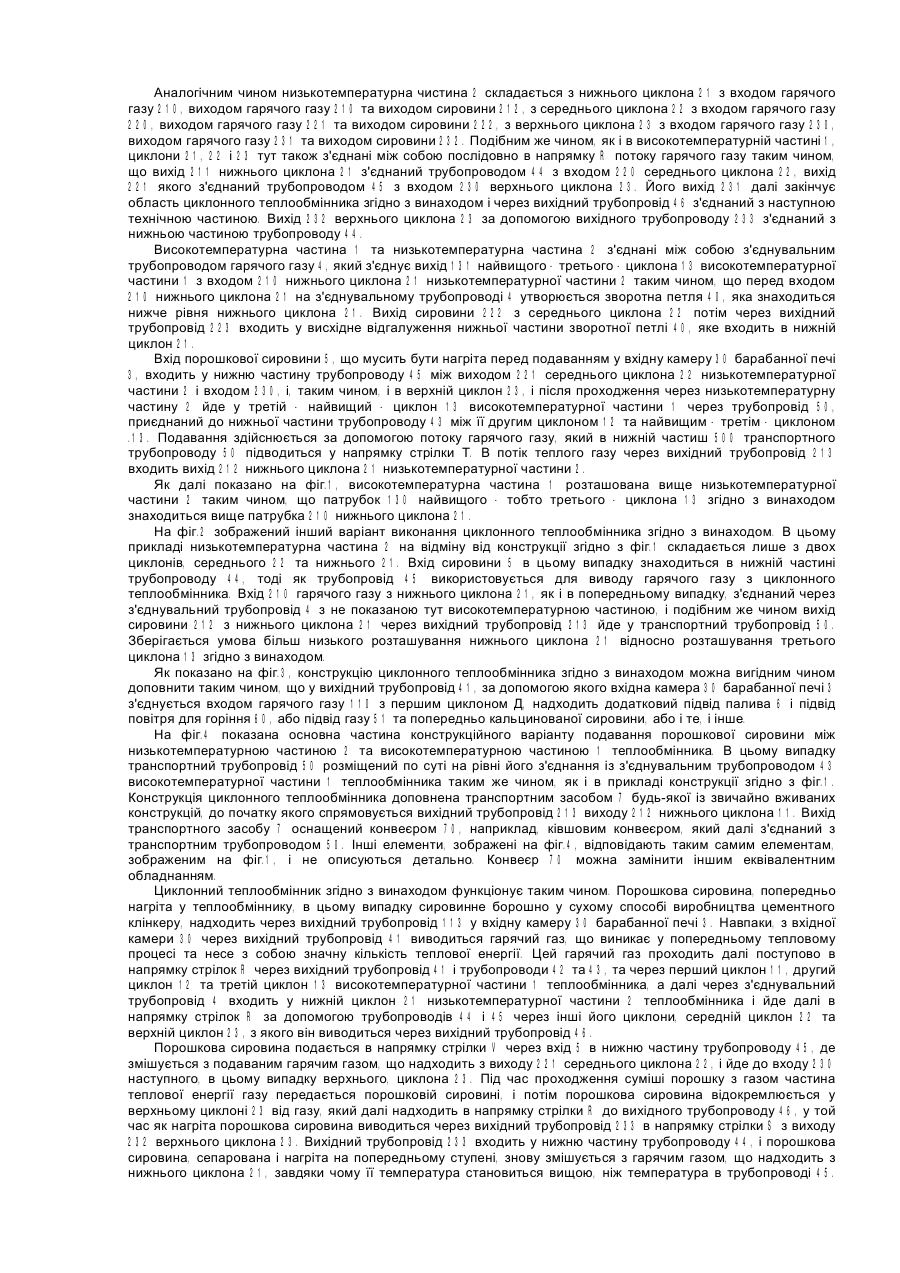

1. Циклонний теплообмінник для попереднього нагрівання порошкової сировини, який складається з системи циклонів, розташованих послідовно та з'єднаних з трубопроводами гарячого газу таким чином, що вхід першого циклона з'єднаний з джерелом гарячого газу, а вихід кожного циклона з'єднаний з входом наступного циклона, причому вихід сепарованої порошкової сировини з кожного циклона введений у трубопровід, з'єднаний з виходом гарячого газу попереднього циклона, який відрізняється тим, що система циклонів розділена на дві частини, високотемпературну частину (1), що знаходиться ближче до джерела гарячого газу, і низькотемпературну частину (2), причому кожна частина складається принаймні з двох циклонів, і обидві частини з'єднані між собою з'єднувальним трубопроводом (4), на кінці якого, що знаходиться ближче до низькотемпературної частини (2), утворена зворотна петля (40) таким чином, що її найнижча частина знаходиться нижче рівня нижнього циклона (21) низькотемпературної частини (2), і тим, що високотемпературна частина (1) і низькотемпературна частина (2) розміщені одна відносно одної таким чином, що патрубок входу теплого газу (130) найвищого циклона (13) високотемпературної частини (1) знаходиться вище, ніж патрубок входу теплого газу (210) нижнього циклона (21) низькотемпературної частини (2), причому вихід (222) порошкової сировини наступного циклона (22) низькотемпературної частини (2) введений у висхідну частину зворотної петлі (40), і високотемпературна частина (1) оснащена транспортним трубопроводом (50), в який входить вихідний трубопровід (213) нижнього циклона (21) низькотемпературної частини (2), і який, в свою чергу, входить у трубопровід (43), що з'єднує вхід (130) гарячого газу найвищого циклона (13) високотемпературної частини (1) та вихід гарячого газу (121) попереднього циклона (12).

2. Циклонний теплообмінник за п. 1, який відрізняється тим, що вхідна частина (500) транспортного трубопроводу (50) розташована нижче рівня виходу (212) порошкової сировини нижнього циклона (21) низькотемпературної частини (2).

3. Циклонний теплообмінник за п. 1 або 2, який відрізняється тим, що високотемпературна частина (1) та/або низькотемпературна частина (2) складаються принаймні з двох циклонів.

4. Циклонний теплообмінник за будь-яким із пп. 1-3, який відрізняється тим, що у вихідний трубопровід (41), розміщений між вхідною камерою (30) барабанної печі (3) та першим циклоном (11) високотемпературної частини (1), входить підвід палива (6) і підвід повітря для горіння (60).

5. Циклонний теплообмінник за будь-яким із пп. 1 - 4, який відрізняється тим, що у вихідний трубопровід (41), розміщений між вхідною камерою (30) барабанної печі (3) і першим циклоном (11) високотемпературної частини (1), входить підвід (51) гарячого газу і попередньо кальцинованої сировини.
