Спосіб пластичного структуроутворення металів
Номер патенту: 43585
Опубліковано: 25.08.2009
Автори: Білошапка Дмитро Володимирович, Циркін Аркадій Тимофійович
Формула / Реферат
Спосіб пластичного структуроутворення металів, що включає багатократне витискування через робочий поясок матриці частини заготівки, осаджування видавленої частини і повторення процесу доти, доки вся заготівка не буде продеформована, який відрізняється тим, що через робочий поясок матриці видавлюють частину заготівки, заздалегідь осадивши її до діаметра матриці, встановлюють другу таку ж заготівку, осаджують її і повністю видавлюють першу, встановлюють першу, кантуючи її на 180°, осаджують її і повністю видавлюють другу, повторюють процес доти, доки не буде отримана необхідна структура металу.
Текст

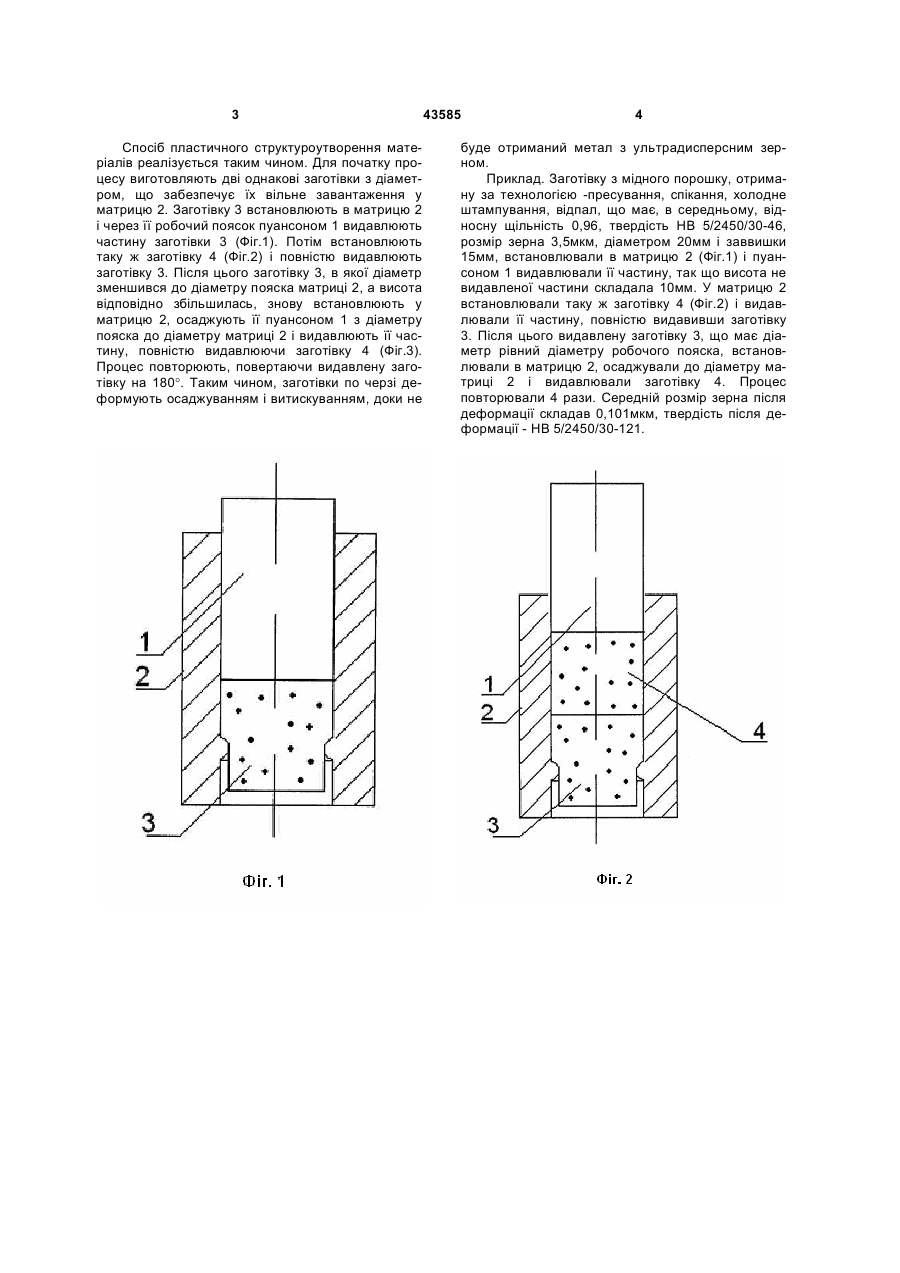

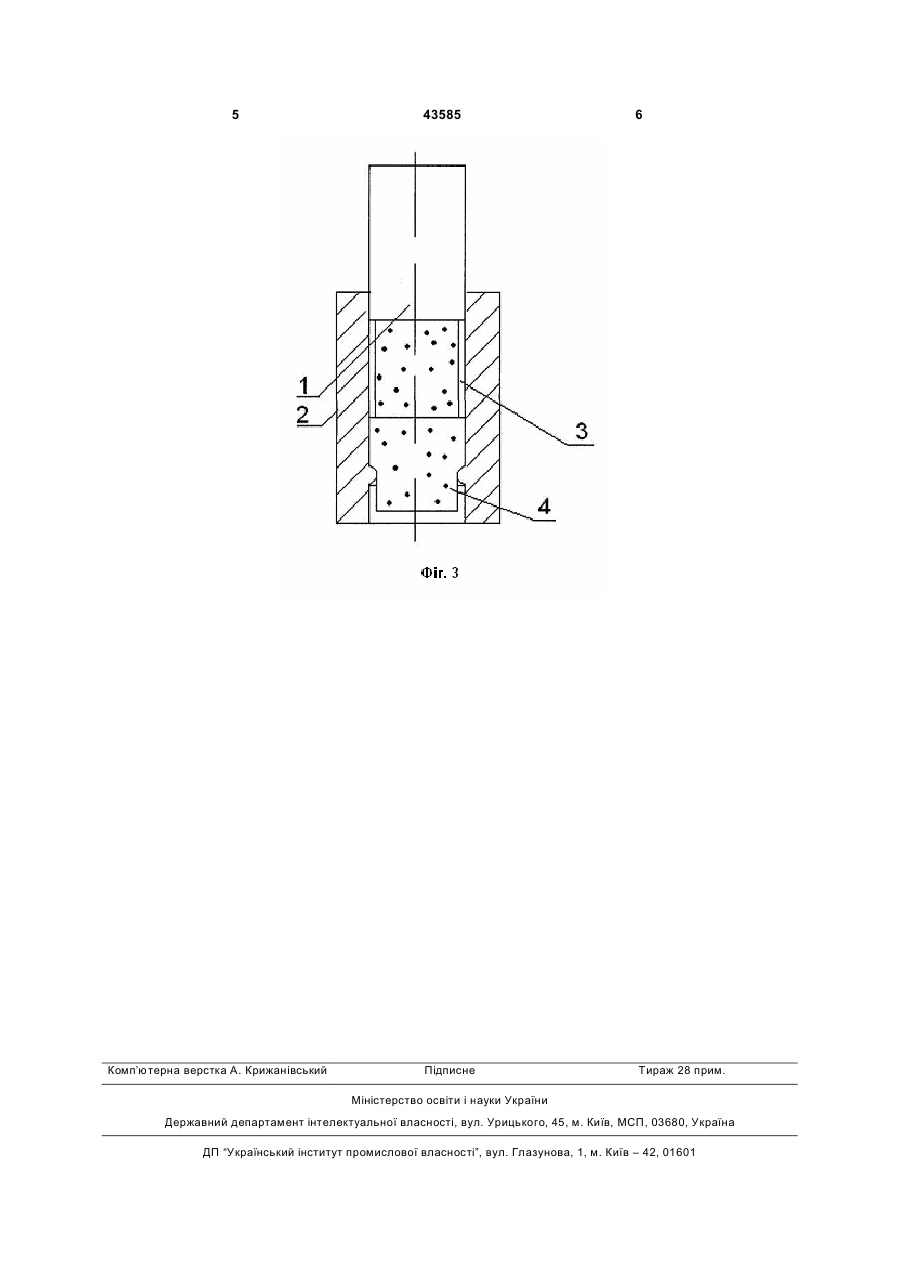

Спосіб пластичного структуроутворення металів, що включає багатократне витискування через робочий поясок матриці частини заготівки, оса 3 Спосіб пластичного структуроутворення матеріалів реалізується таким чином. Для початку процесу виготовляють дві однакові заготівки з діаметром, що забезпечує їх вільне завантаження у матрицю 2. Заготівку 3 встановлюють в матрицю 2 і через її робочий поясок пуансоном 1 видавлюють частину заготівки 3 (Фіг.1). Потім встановлюють таку ж заготівку 4 (Фіг.2) і повністю видавлюють заготівку 3. Після цього заготівку 3, в якої діаметр зменшився до діаметру пояска матриці 2, а висота відповідно збільшилась, знову встановлюють у матрицю 2, осаджують її пуансоном 1 з діаметру пояска до діаметру матриці 2 і видавлюють її частину, повністю видавлюючи заготівку 4 (Фіг.3). Процес повторюють, повертаючи видавлену заготівку на 180°. Таким чином, заготівки по черзі деформують осаджуванням і витискуванням, доки не 43585 4 буде отриманий метал з ультрадисперсним зерном. Приклад. Заготівку з мідного порошку, отриману за технологією -пресування, спікання, холодне штампування, відпал, що має, в середньому, відносну щільність 0,96, твердість НВ 5/2450/30-46, розмір зерна 3,5мкм, діаметром 20мм і заввишки 15мм, встановлювали в матрицю 2 (Фіг.1) і пуансоном 1 видавлювали її частину, так що висота не видавленої частини складала 10мм. У матрицю 2 встановлювали таку ж заготівку 4 (Фіг.2) і видавлювали її частину, повністю видавивши заготівку 3. Після цього видавлену заготівку 3, що має діаметр рівний діаметру робочого пояска, встановлювали в матрицю 2, осаджували до діаметру матриці 2 і видавлювали заготівку 4. Процес повторювали 4 рази. Середній розмір зерна після деформації складав 0,101мкм, твердість після деформації - НВ 5/2450/30-121. 5 Комп’ютерна верстка А. Крижанівський 43585 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of plastic structurization of metals
Автори англійськоюTsyrkin Arkadii Tymofiiovych, Biloshapka Dmytro Volodymyrovych
Назва патенту російськоюСпособ пластического структурообразования металлов
Автори російськоюЦыркин Аркадий Тимофеевич, Билошапка Дмитрий Владимирович
МПК / Мітки
МПК: B21J 5/00
Мітки: спосіб, структуроутворення, металів, пластичного
