Гараж металевий збірно-розбірний

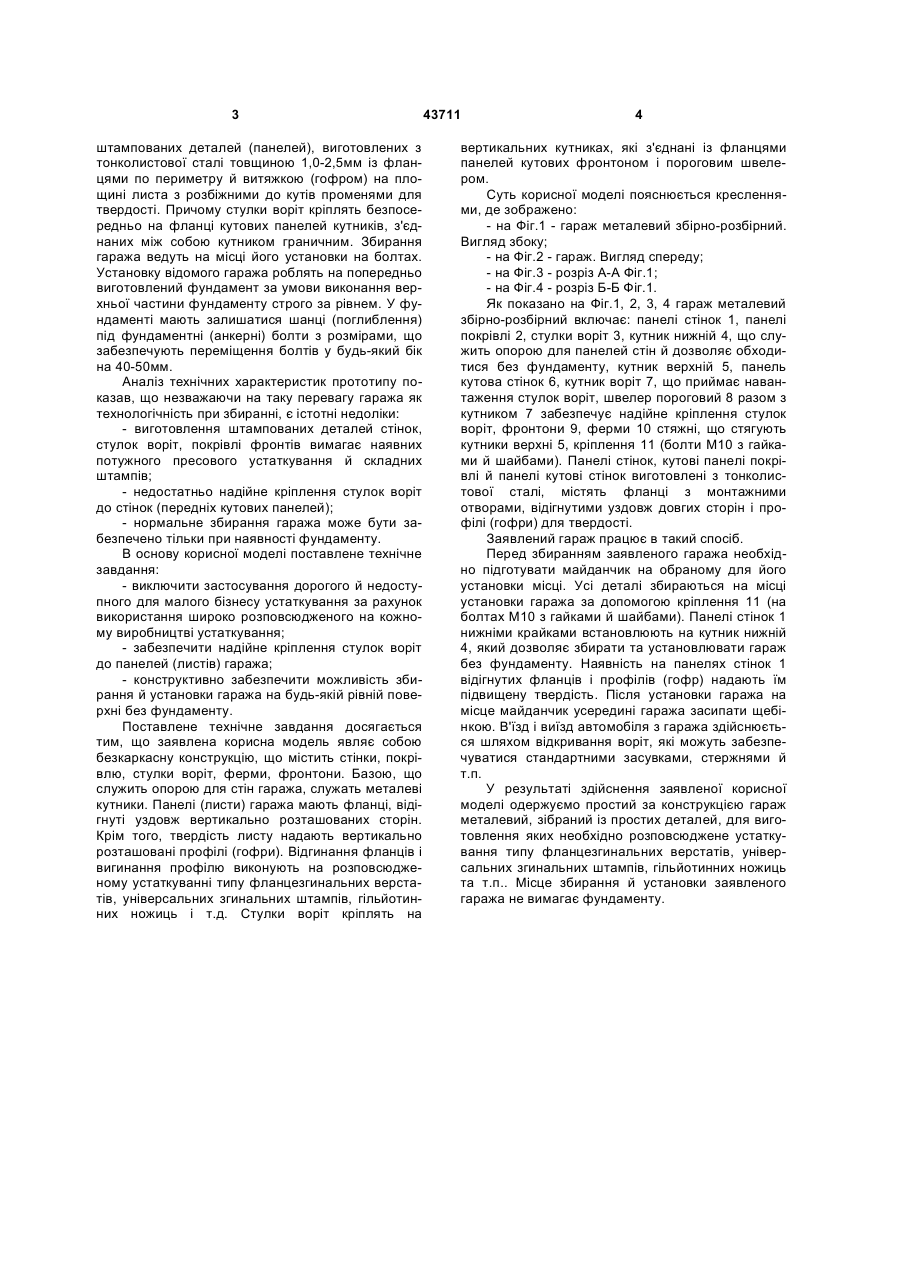

1. Гараж металевий збірно-розбірний, що містить панелі стінок, панелі покрівлі й панелі кутові, стулки воріт, фронтони, кріплення, який відрізняється тим, що панелі стінок, панелі кутові покрівлі 3 штампованих деталей (панелей), виготовлених з тонколистової сталі товщиною 1,0-2,5мм із фланцями по периметру й витяжкою (гофром) на площині листа з розбіжними до кутів променями для твердості. Причому стулки воріт кріплять безпосередньо на фланці кутових панелей кутників, з'єднаних між собою кутником граничним. Збирання гаража ведуть на місці його установки на болтах. Установку відомого гаража роблять на попередньо виготовлений фундамент за умови виконання верхньої частини фундаменту строго за рівнем. У фундаменті мають залишатися шанці (поглиблення) під фундаментні (анкерні) болти з розмірами, що забезпечують переміщення болтів у будь-який бік на 40-50мм. Аналіз технічних характеристик прототипу показав, що незважаючи на таку перевагу гаража як технологічність при збиранні, є істотні недоліки: - виготовлення штампованих деталей стінок, стулок воріт, покрівлі фронтів вимагає наявних потужного пресового устаткування й складних штампів; - недостатньо надійне кріплення стулок воріт до стінок (передніх кутових панелей); - нормальне збирання гаража може бути забезпечено тільки при наявності фундаменту. В основу корисної моделі поставлене технічне завдання: - виключити застосування дорогого й недоступного для малого бізнесу устаткування за рахунок використання широко розповсюдженого на кожному виробництві устаткування; - забезпечити надійне кріплення стулок воріт до панелей (листів) гаража; - конструктивно забезпечити можливість збирання й установки гаража на будь-якій рівній поверхні без фундаменту. Поставлене технічне завдання досягається тим, що заявлена корисна модель являє собою безкаркасну конструкцію, що містить стінки, покрівлю, стулки воріт, ферми, фронтони. Базою, що служить опорою для стін гаража, служать металеві кутники. Панелі (листи) гаража мають фланці, відігнуті уздовж вертикально розташованих сторін. Крім того, твердість листу надають вертикально розташовані профілі (гофри). Відгинання фланців і вигинання профілю виконують на розповсюдженому устаткуванні типу фланцезгинальних верстатів, універсальних згинальних штампів, гільйотинних ножиць і т.д. Стулки воріт кріплять на 43711 4 вертикальних кутниках, які з'єднані із фланцями панелей кутових фронтоном і пороговим швелером. Суть корисної моделі пояснюється кресленнями, де зображено: - на Фіг.1 - гараж металевий збірно-розбірний. Вигляд збоку; - на Фіг.2 - гараж. Вигляд спереду; - на Фіг.3 - розріз А-А Фіг.1; - на Фіг.4 - розріз Б-Б Фіг.1. Як показано на Фіг.1, 2, 3, 4 гараж металевий збірно-розбірний включає: панелі стінок 1, панелі покрівлі 2, стулки воріт 3, кутник нижній 4, що служить опорою для панелей стін й дозволяє обходитися без фундаменту, кутник верхній 5, панель кутова стінок 6, кутник воріт 7, що приймає навантаження стулок воріт, швелер пороговий 8 разом з кутником 7 забезпечує надійне кріплення стулок воріт, фронтони 9, ферми 10 стяжні, що стягують кутники верхні 5, кріплення 11 (болти М10 з гайками й шайбами). Панелі стінок, кутові панелі покрівлі й панелі кутові стінок виготовлені з тонколистової сталі, містять фланці з монтажними отворами, відігнутими уздовж довгих сторін і профілі (гофри) для твердості. Заявлений гараж працює в такий спосіб. Перед збиранням заявленого гаража необхідно підготувати майданчик на обраному для його установки місці. Усі деталі збираються на місці установки гаража за допомогою кріплення 11 (на болтах М10 з гайками й шайбами). Панелі стінок 1 нижніми крайками встановлюють на кутник нижній 4, який дозволяє збирати та установлювати гараж без фундаменту. Наявність на панелях стінок 1 відігнутих фланців і профілів (гофр) надають їм підвищену твердість. Після установки гаража на місце майданчик усередині гаража засипати щебінкою. В'їзд і виїзд автомобіля з гаража здійснюється шляхом відкривання воріт, які можуть забезпечуватися стандартними засувками, стержнями й т.п. У результаті здійснення заявленої корисної моделі одержуємо простий за конструкцією гараж металевий, зібраний із простих деталей, для виготовлення яких необхідно розповсюджене устаткування типу фланцезгинальних верстатів, універсальних згинальних штампів, гільйотинних ножиць та т.п.. Місце збирання й установки заявленого гаража не вимагає фундаменту. 5 Комп’ютерна верстка М. Ломалова 43711 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
