Обмотувальний провід з багатошаровою спеченою емалевою ізоляцією

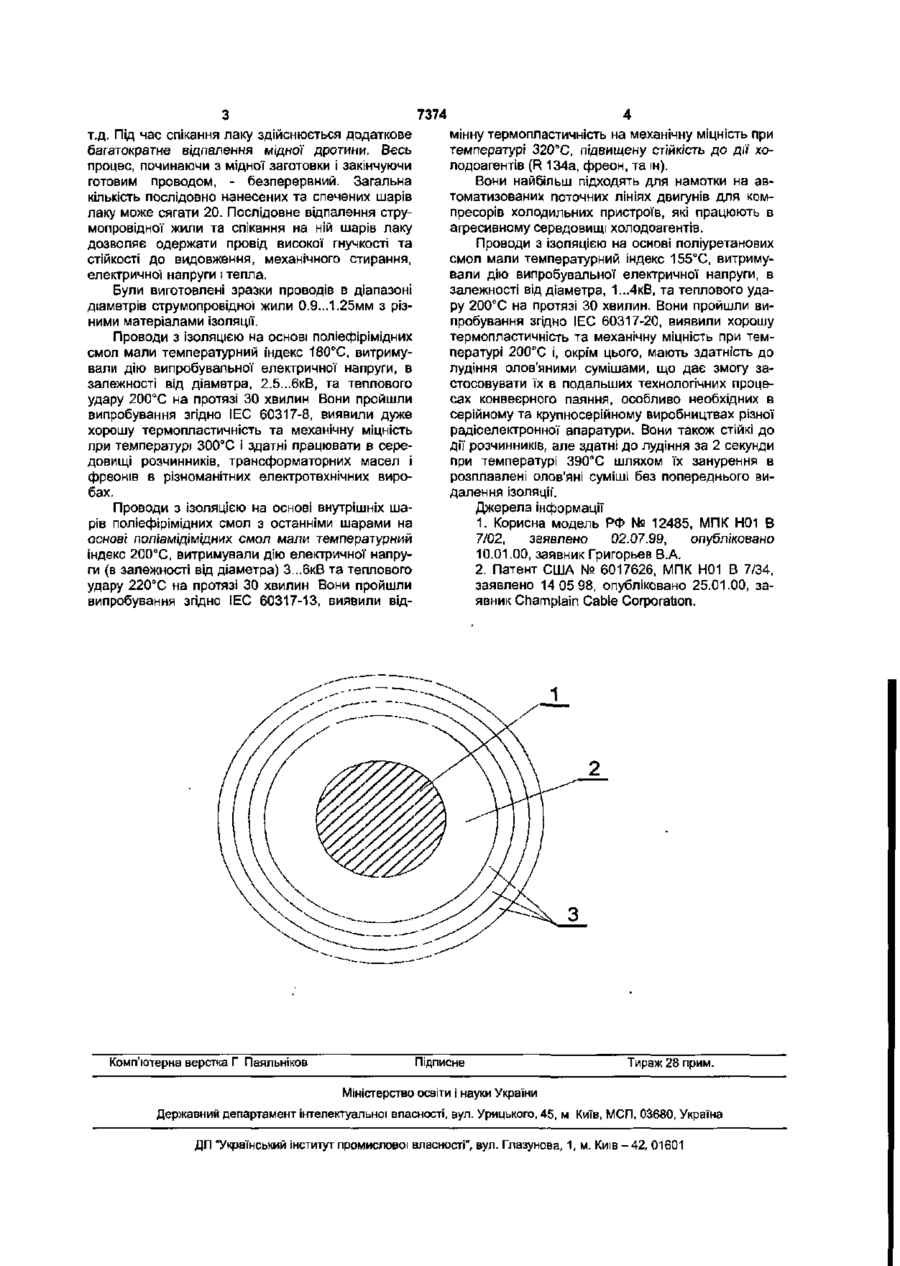

1. Обмотувальний провід з багатошаровою спеченою емалевою ізоляцією, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що струмопровідна жила являє собою круглу мідну суцільну відпалену дротину з високою чистотою поверхні, а ізоляція утворена послідовно нанесеними за допомогою калібрів шарами електроізоляційного лаку на основі поліефірімідних смол, кожний наступний шар лаку нанесений на попередній спечений шар, а мідна дротина додат ково багаторазово відпалена в процесі нанесення лаку, причому товщина першого нанесеного безпосередньо на мідну дротину шару лаку перевищує товщину кожного з наступних шарів. 2. Обмотувальний провід за пунктом 1, який відрізняється тим, що ізоляція утворена послідовно шарами електроізоляційного лаку на основі поліамідімідних смол. 3. Обмотувальний провід за пунктом 1, який відрізняється тим, що ізоляція утворена послідовно шарами електроізоляційного лаку на основі поліуретанових смол так, що вона забезпечує лудіння проводу при його зануренні в олов'яні розплавлені суміші. 4 Обмотувальний провід за пунктом 1, який відрізняється тим, що ізоляція утворена послідовно шарами електроізоляційного лаку на основі поліефірімідних смол та принаймні двома останніми шарами електроізоляційного лаку на основі поліамідімідних смол. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології безпечного виготовлення провоДУСтрумопровідна жила являє собою круглу мідну суцільну відпалену дротину з високою чистотою поверхні, а ізоляція утворена послідовно нанесеними з допомогою калібрів шарами електроізоляційного лаку на основі поліефірімідних, поліаміді мідних, або поліуретанових смол чи одночасно поліефірімідних та поліаміді мідних смол, кожний наступний шар лаку нанесений на попередній спечений шар, а мідна дротина додатково багатократно відпалена в процесі нанесення лаку, причому товщина першого, нанесеного безпосередньо на мідну дротину шару лаку, перевищує товщину кожного з наступних шарів. На фіг. наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, перший спечений потовщений шар лаку 2, наступні спечені шари лаку З Провід працює так В технологічній лінії', в безперервному процесі, спочатку виготовляють багатократним волочинням з твердої мідної заготовки мідну круглу струмопровідну жилу, яку зразу ж безперервно відпалюють після волочіння за рахунок її нагріву в захисному середовищі водяного пару і подають в емалевий агрегат. В ньому безперервно накладають з допомогою калібрів спочатку перший потовщений шар лаку і опікають його, потім другий шар лаку, який зразу ж опікають, і h CO 7374 т.д. Під час спікання лаку здійснюється додаткове багатократне відпалення мідної дротини. Весь процес, починаючи з мідної заготовки і закінчуючи готовим проводом, - безперервний. Загальна кількість послідовно нанесених та спечених шарів лаку може сягати 20. Послідовне відпалення струмопровідної жили та спікання на ній шарів лаку дозволяє одержати провід високої гнучкості та стійкості до видовження, механічного стирання, електричної напруги і тепла. Були виготовлені зразки проводів в діапазоні діаметрів струмопровідної жили 0.9...1.25мм з різними матеріалами ізоляції. Проводи з ізоляцією на основі поліефірімідних смол мали температурний індекс 180"С, витримували дію випробувальної електричної напруги, в залежності від діаметра, 2.5...6кВ, та теплового удару 200°С на протязі ЗО хвилин Вони пройшли випробування згідно !ЕС 60317-8, виявили дуже хорошу термопластичність та механічну міцність при температурі 300°С і здатні працювати в середовищі розчинників, трансформаторних масел і фреонів в різноманітних електротехнічних виробах. Проводи з ізоляцією на основі внутрішніх шарів поліефірімідних смол з останніми шарами на основі поліамідімідних смол мали температурний індекс 200"С, витримували дію електричної напруги (в залежності від діаметра) 3...6кВ та теплового удару 220"С на протязі ЗО хвилин Вони пройшли випробування згідно ІЕС 60317-13, виявили від Комп'ютерна верстка Г Паяпьніков мінну термопластичність на механічну міцність при температурі 320°С, підвищену стійкість до дії холодоагентів (R 134а, фреон, та ін). Вони найбільш підходять для намотки на автоматизованих поточних лініях двигунів для компресорів холодильних пристроїв, які працюють в агресивному середовищі холодоагентів. Проводи з Ізоляцією на основі поліуретанових смол мали температурний індекс 155°С, витримували дію випробувальної електричної напруги, в залежності від діаметра, 1...4кВ, та теплового удару 200сС на протязі ЗО хвилин. Вони пройшли випробування згідно ІЕС 60317-20, виявили хорошу термопластичність та механічну міцність при температурі 200сС і, окрім цього, мають здатність до лудіння олов'яними сумішами, що дає змогу застосовувати їх в подальших технологічних процесах конвеєрного паяння, особливо необхідних в серійному та круп носе рійному виробництвах різної радіоелектронної апаратури. Вони також стійкі до дії розчинників, але здатні до лудіння за 2 секунди при температурі 390°С шляхом їх занурення в розплавлені олов'яні суміші без попереднього видалення ізоляції'. Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14 05 98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
