Банка з ключем для розкривання

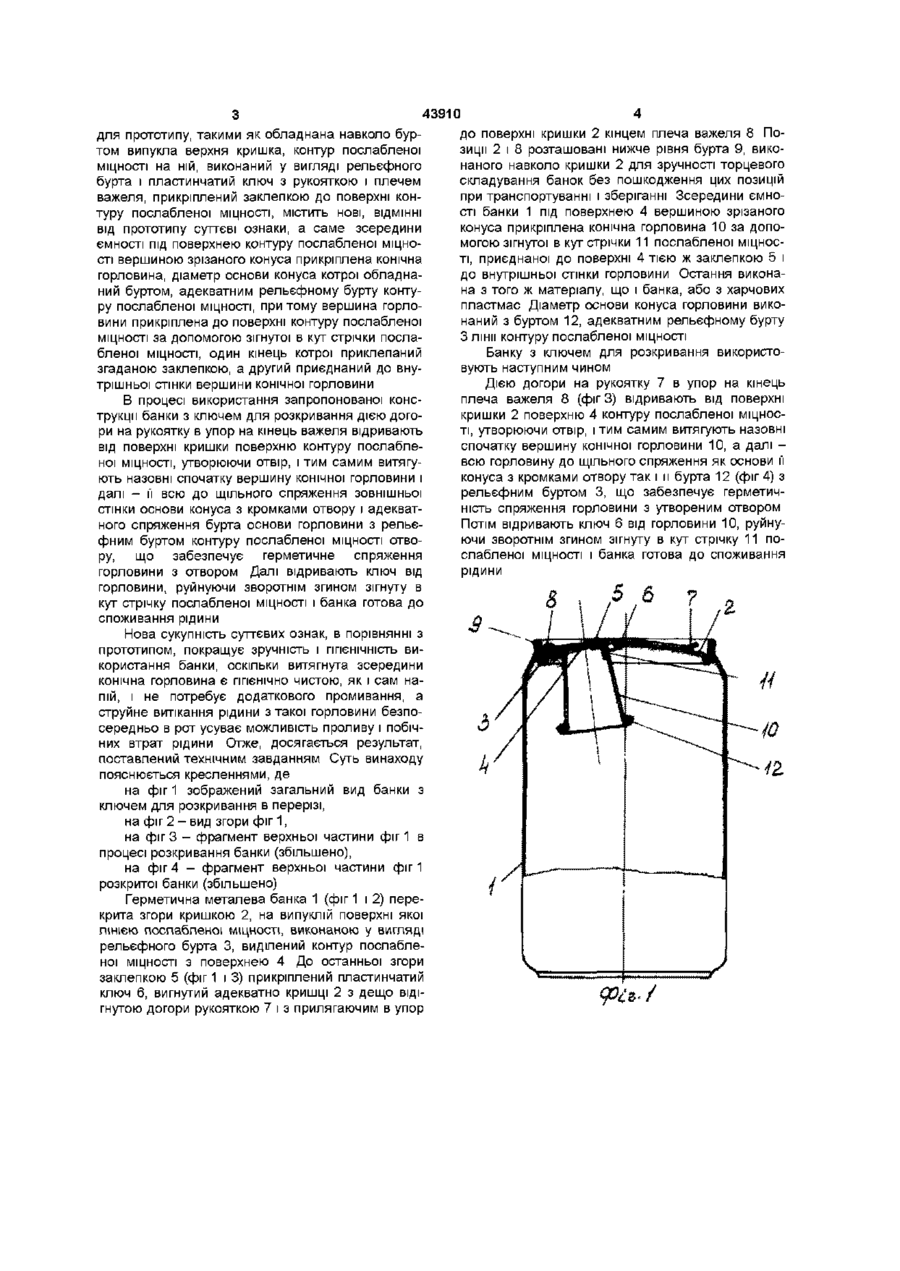

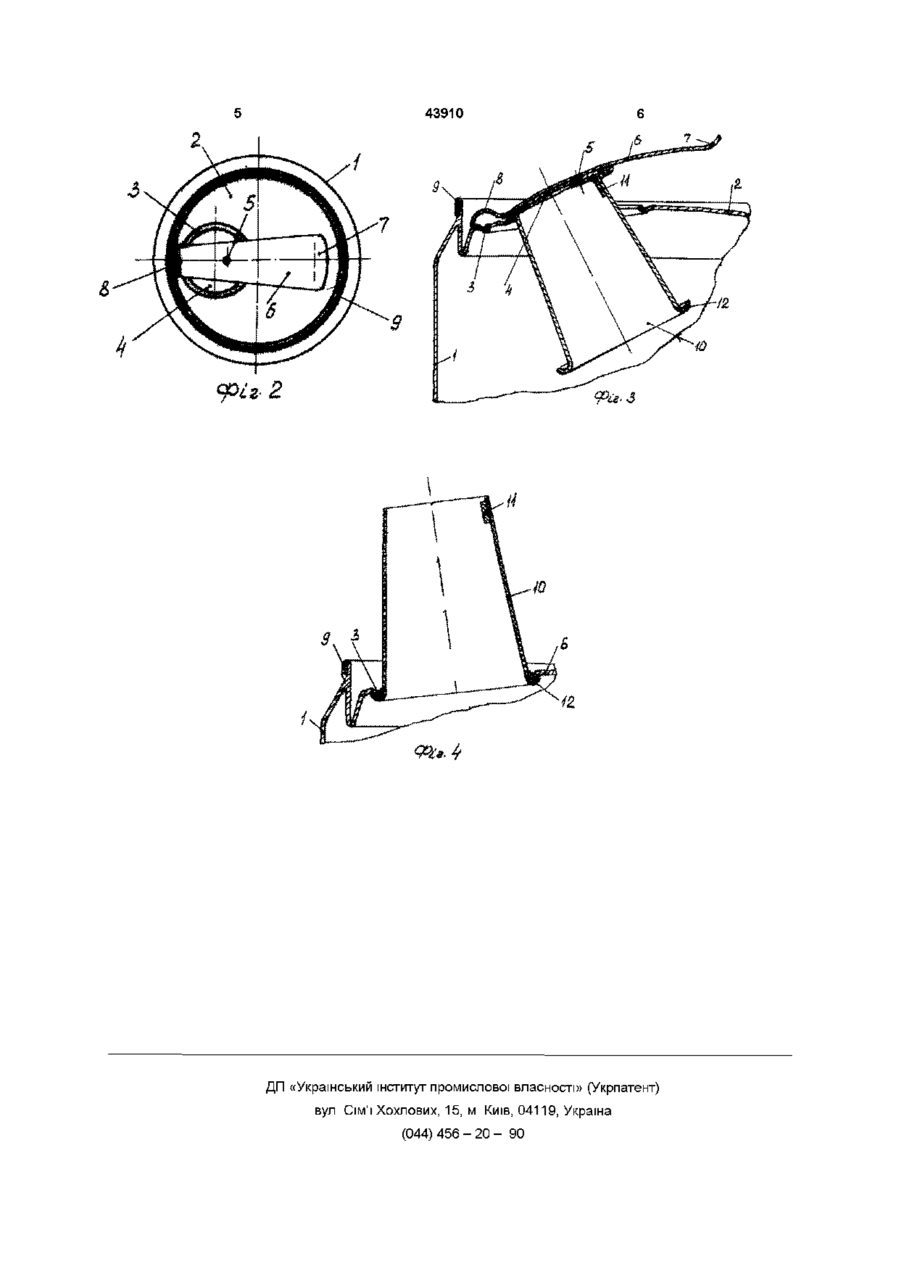

Банка з ключем для розкривання, що містить обладнану навколо бурта верхню кришку, контур послабленої МІЦНОСТІ на верхній кришці, ЛІНІЯ якого виконана у вигляді рельєфного бурта, і пластинча тий ключ з рукояткою та плечем важеля, яка відрізняється тим, що зсередини ємності банки під поверхнею контура послабленої МІЦНОСТІ вершиною зрізаного конуса прикріплена конічна горловина, основа якої обладнана буртом, адекватним рельєфному бурту лінії контура послабленої МІЦНОСТІ, при тому кріплення горловини виконано за допомогою зігнутої в кут стрічки послабленої МІЦНОСТІ, один кінець якої до поверхні контура послабленої МІЦНОСТІ приєднаний заклепкою, а другий приєднаний до стінки конічної горловини Винахід відноситься до одноразової металевої тари, призначеної для транспортування і зберігання рідин, зокрема безалкогольних прохолоджуючих напоїв, пива і т п , підлягаючих споживанню безпосередньо з розфасувальної металевої тари без переливу в інший посуд при розкриванні тари спеціальним ключем Відомий, ЯК аналог, ключ для розкривання металевих банок, що містить рукоятку, опорну головку і ріжучий елемент (див , наприклад, опис винаходу а с СРСР № 1370066, кл В 67 В 7/16, 1986 Р) В процесі використання аналога виконують спряження опорної головки з контуром розрізу і зворотно-поступальною дією на рукоятку відрізують кришку банки ріжучим елементом Незручність аналога полягає в наявності окремого ключа по місцю розкривання банок Відома також, вибрана як прототип за призначенням і по більшості співпадаючих суттєвих ознак, металева банка для пива і безалкогольних напоїв, для відкривання якої не потрібний окремий ключ Прототип на верхній кришці містить контур послабленої МІЦНОСТІ, що полегшує розкривання ємності, і пластинчатий ключ, жорсткіший за контур послабленої МІЦНОСТІ, виконаний з П-подібним прорізом, язичок котрого відігнутий зигзагом від поверхні ключа і прикріплений заклепкою до поверхні кришки чи поверхні контуру послабленої МІЦ конструкція випуклої верхньої кришки з ключем розташована нижче рівня бурта навколо верхньої кришки, виконаного для зручного вертикального штабелювання банок при транспортуванні і складуванні, крім того, ЛІНІЯ контуру послабленої МІЦНОСТІ виконана у вигляді рельєфного бурта (див , наприклад, російське видання щомісячного науково-популярного журналу "Наука и жизнь"за 1990 рік, № 9, рубрика "Кунсткамера" — стр 86) В процесі використання прототипу дією догори на рукоятку з отвором відгинають ключ по лінії зигзага, при тому плече його важеля руйнує контур послабленої МІЦНОСТІ і "провалює" його поверхню, утворюючи отвір, через який споживається рідина Недоліком прототипу є незручність його використання, обумовлена, по-перше, необхідністю НОСТІ, при тому ЛІНІЯ зигзагу ВІДДІЛЯЄ рукоятку об ладнану отвором від плеча важеля ключа, а вся попереднього ГІГІЄНІЧНОГО проми-вання ЗОВНІШНІХ поверхонь отвору, що контактують з рідиною чи ротом при споживанні рідини, на що вказує інструкція безпосередньо на банці, по-друге, розтікання рідини з отвору по буртах верхньої кришки ускладнює споживання рідини і допускає її побічні втрати Технічним завданням винаходу є покращення зручності і ГІГІЄНІЧНОСТІ використання банки з ключем для розкривання за рахунок однострунного витікання рідини і усунення її контакту з непромитими ЗОВНІШНІМИ поверхнями банки Для досягнення технічного результату запропонована конструкція банки з ключем для розкривання поряд з суттєвими ознаками, властивими О СО 43910 для прототипу, такими як обладнана навколо буртом випукла верхня кришка, контур послабленої МІЦНОСТІ на ній, виконаний у вигляді рельєфного бурта і пластинчатий ключ з рукояткою і плечем важеля, прикріплений заклепкою до поверхні контуру послабленої МІЦНОСТІ, містить нові, ВІДМІННІ ВІД прототипу суттєві ознаки, а саме зсередини ємності під поверхнею контуру послабленої МІЦНОСТІ вершиною зрізаного конуса прикріплена конічна горловина, діаметр основи конуса котрої обладнаний буртом, адекватним рельєфному бурту контуру послабленої МІЦНОСТІ, при тому вершина горловини прикріплена до поверхні контуру послабленої МІЦНОСТІ за допомогою зігнутої в кут стрічки послабленої МІЦНОСТІ, один кінець котрої приклепаний згаданою заклепкою, а другий приєднаний до внутрішньої стінки вершини конічної горловини В процесі використання запропонованої конструкції банки з ключем для розкривання дією догори на рукоятку в упор на кінець важеля відривають від поверхні кришки поверхню контуру послабленої МІЦНОСТІ, утворюючи отвір, і тим самим витягують назовні спочатку вершину конічної горловини і далі - її всю до щільного спряження зовнішньої стінки основи конуса з кромками отвору і адекватного спряження бурта основи горловини з рельєфним буртом контуру послабленої МІЦНОСТІ отвору, що забезпечує герметичне спряження горловини з отвором Далі відривають ключ від горловини, руйнуючи зворотнім згином зігнуту в кут стрічку послабленої МІЦНОСТІ І банка готова до споживання рідини Нова сукупність суттєвих ознак, в порівнянні з прототипом, покращує зручність і ГІГІЄНІЧНІСТЬ використання банки, оскільки витягнута зсередини конічна горловина є ГІГІЄНІЧНО ЧИСТОЮ, ЯК І сам на пій, і не потребує додаткового промивання, а струйне витікання рідини з такої горловини безпосередньо в рот усуває можливість проливу і побічних втрат рідини Отже, досягається результат, поставлений технічним завданням Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вид банки з ключем для розкривання в перерізі, на фіг 2 - вид згори фіг 1, на фіг 3 - фрагмент верхньої частини фіг 1 в процесі розкривання банки (збільшено), на фіг 4 - фрагмент верхньої частини фіг 1 розкритої банки (збільшено) Герметична металева банка 1 (фіг 1 і 2) перекрита згори кришкою 2, на випуклій поверхні якої ЛІНІЄЮ послабленої МІЦНОСТІ, виконаною у вигляді рельєфного бурта 3, виділений контур послабленої МІЦНОСТІ з поверхнею 4 До останньої згори заклепкою 5 (фіг 1 і 3) прикріплений пластинчатий ключ 6, вигнутий адекватно кришці 2 з дещо відігнутою догори рукояткою 7 і з прилягаючим в упор 4 до поверхні кришки 2 кінцем плеча важеля 8 Позиції 2 і 8 розташовані нижче рівня бурта 9, виконаного навколо кришки 2 для зручності торцевого складування банок без пошкодження цих позицій при транспортуванні і зберіганні Зсередини ємності банки 1 під поверхнею 4 вершиною зрізаного конуса прикріплена конічна горловина 10 за допомогою зігнутої в кут стрічки 11 послабленої МІЦНОСТІ, приєднаної до поверхні 4 тією ж заклепкою 5 і до внутрішньої стінки горловини Остання виконана з того ж матеріалу, що і банка, або з харчових пластмас Діаметр основи конуса горловини виконаний з буртом 12, адекватним рельєфному бурту З лінії контуру послабленої МІЦНОСТІ Банку з ключем для розкривання використовують наступним чином Дією догори на рукоятку 7 в упор на кінець плеча важеля 8 (фіг 3) відривають від поверхні кришки 2 поверхню 4 контуру послабленої МІЦНОСТІ, утворюючи отвір, і тим самим витягують назовні спочатку вершину конічної горловини 10, а далі всю горловину до щільного спряження як основи м конуса з кромками отвору так і и бурта 12 (фіг 4) з рельєфним буртом 3, що забезпечує герметичність спряження горловини з утвореним отвором Потім відривають ключ 6 від горловини 10, руйнуючи зворотнім згином зігнуту в кут стрічку 11 послабленої МІЦНОСТІ і банка готова до споживання рідини 5 6 7 43910 7 .3 Фа. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
