Hакладhий замок з hатискhим ключем

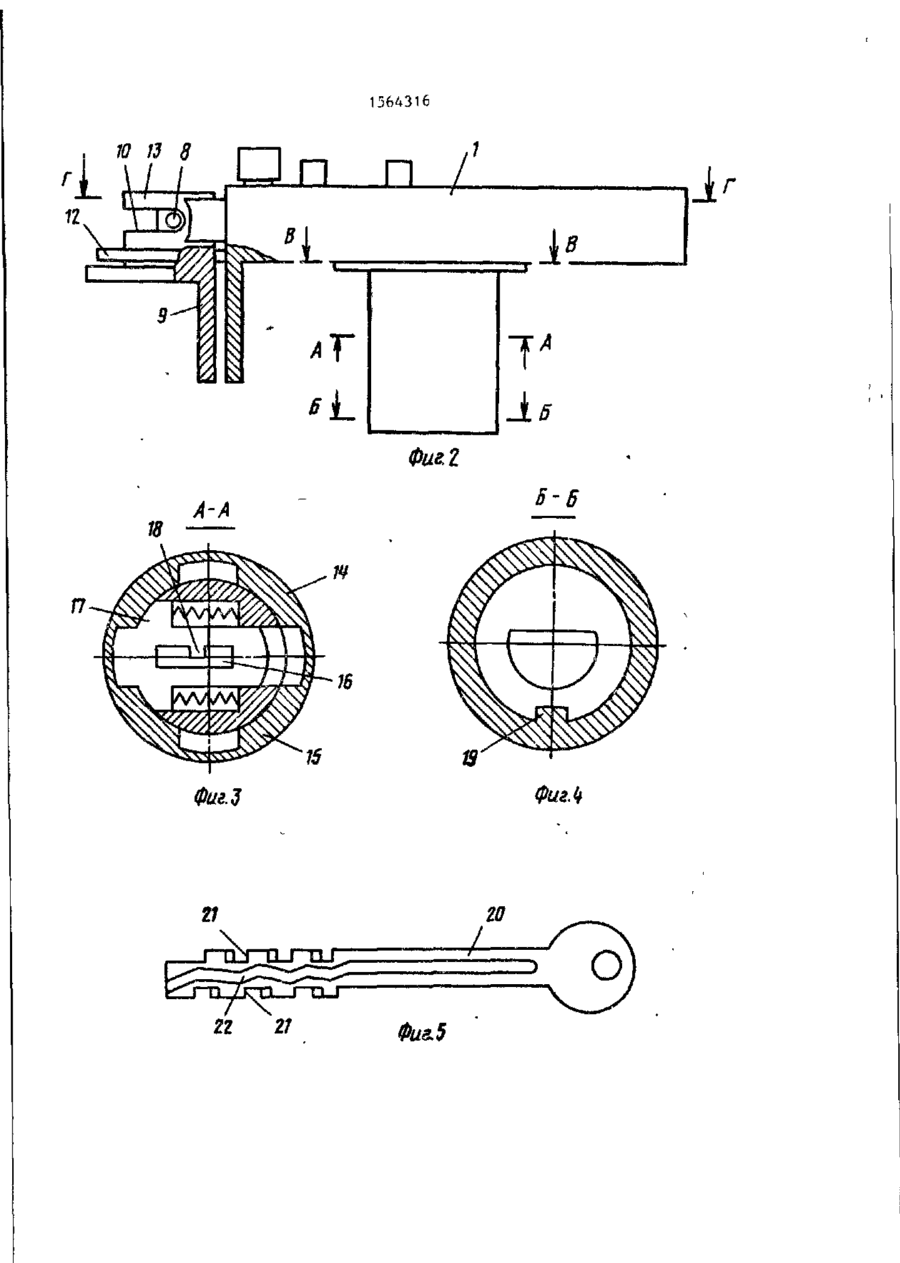

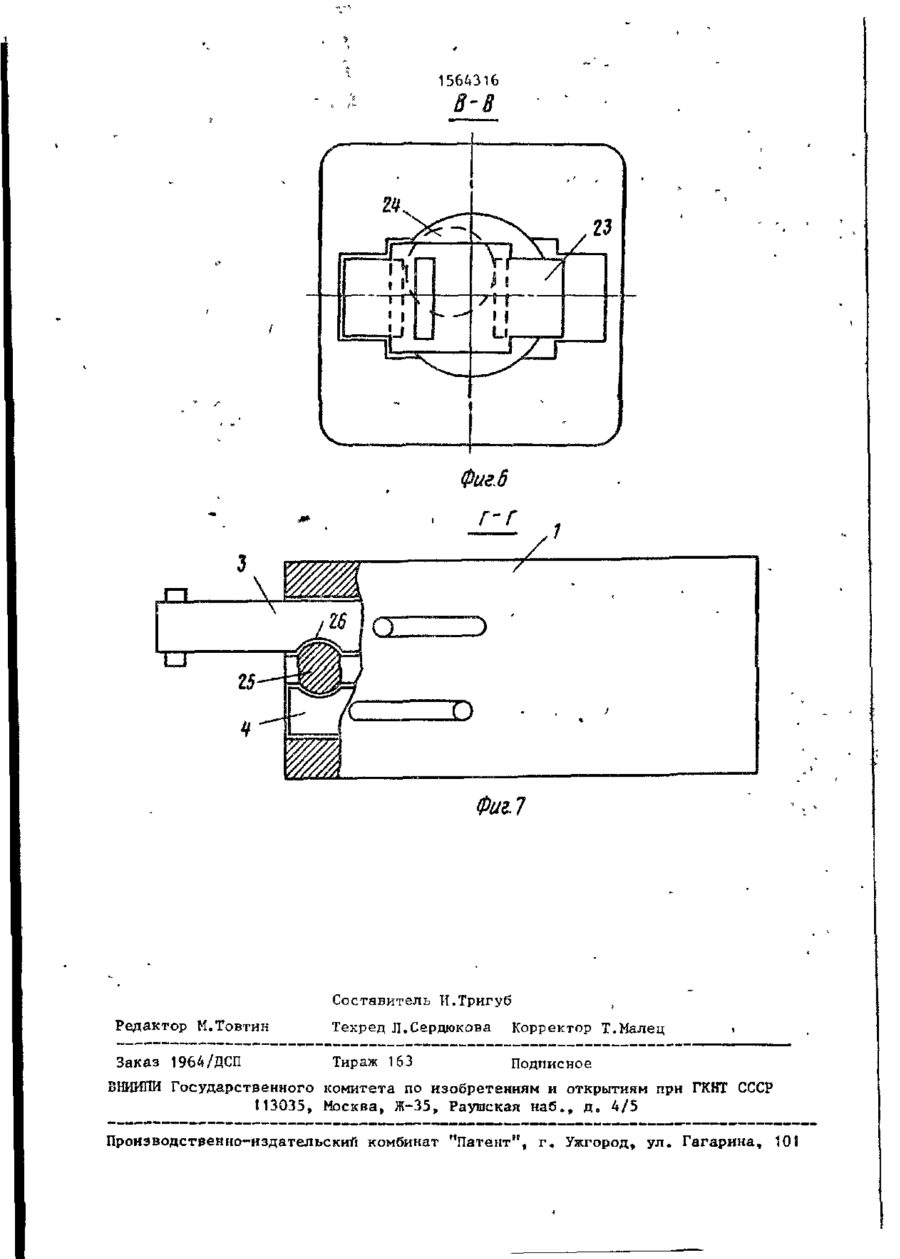

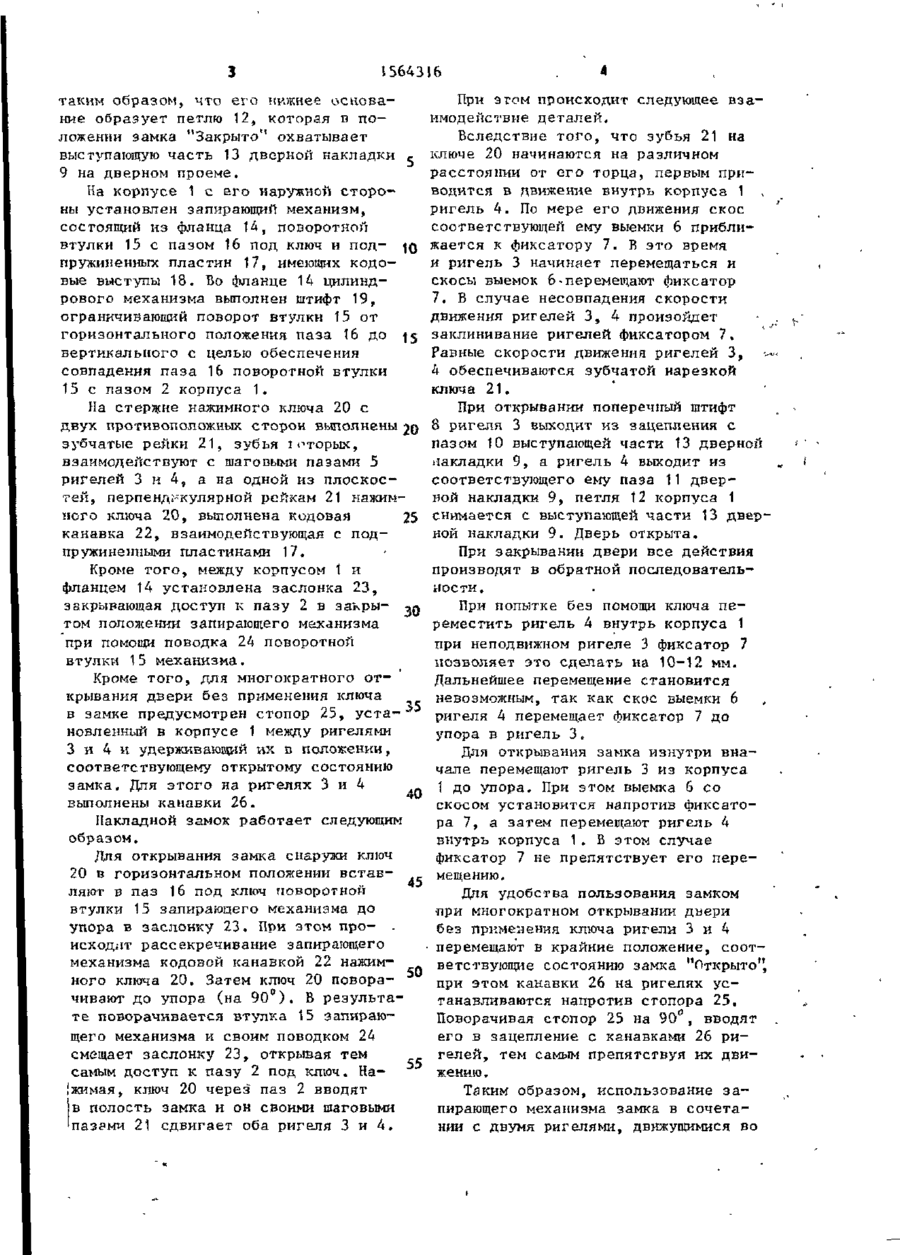

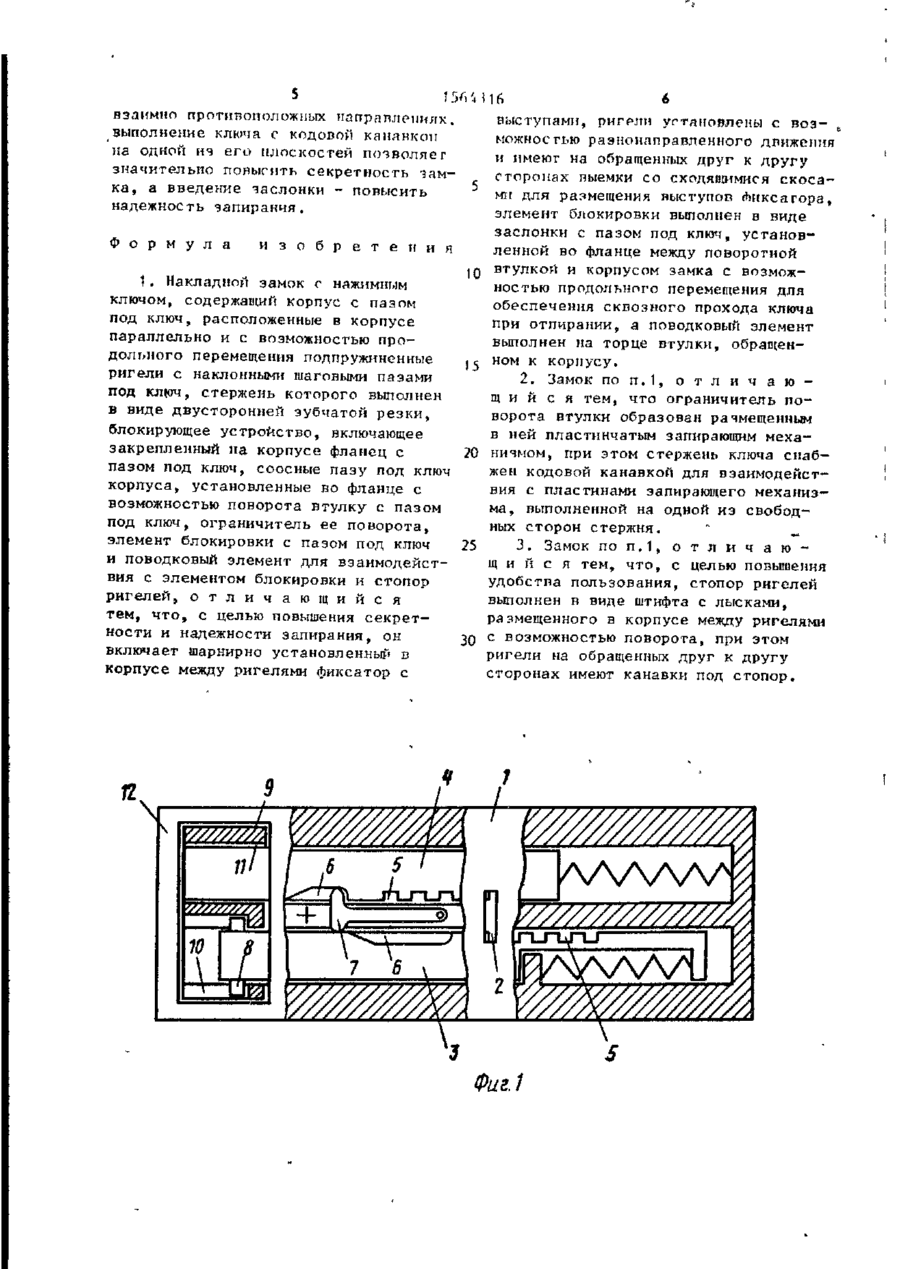

Изобретение относится к замковым устройствам, а именно к дверным накладным замкам с нажимными ключами, и позволяет повысить секретность и надежность запирания, а также удобство пользования за счет использования запирающего механизма в сочетании с двумя подпружиненными ригелями, движущимися во взаимно противоположных, направлениях, и ключа с зубчатыми ребрами, взаимодействующими с шаговыми пазами ригелей, и кодовой канавкой, взаимодействующей с подпружиненными пластинами поворотной втулки запирающего механизма. Заслонка, расположенная между корпусом замка и фланцем запирающего механизма, препятствует проникновению "чужих " ключей и отмычек в полость замка в закрытом положении цилиндрового механизма. Для повышения удобства пользования замком при многократном открывании двери в корпусе замка между ригелями установлен стопор, удерживающий ригели в положении замка "Открыто". Фиксатор, установленный в корпусе шарнирно между ригелями, блокирует их перемещение, предотвращая возможность нежелательного открывания, а при работе со "своим" ключом обеспечивает только одновременное перемещение ригелей за счет выполнения в них на обращенных друг к другу сторонах выемок со сходящимися скосами. 2 з.п. ф-лы, 7 ил. Изобретение относится к запирающим устройствам. Цель изобретения - повышение секретности и надежности запирания, а также повышение удобства пользования. На фиг.1 изображено устройство без цилиндрового механизма, общий вид; на фиг.2 - устройство, вид сверху; на фиг.З - сечение А-А на фиг,2; на фиг,А - сечение Б-Б на фиг.2; на фиг.5 - накладной ключ; на фиг.6 сечение В-В на фиг.2; на фиг.7 - с е чение Г-Г на фиг.2, в открытом положении замка. В корпусе 1 с пазом 2 под ключ установлены два подпружиненные ригеля 3 и 4, перемещающихся во взаимно встречных направлениях. На ригелях 3 и 4 выполнены шаговые пазы 5 и выемки 6 со скосами для взаимодействия с фиксатором 1, который шарнирно установлен между ригелями 3 и А с возможностью свободного перемещения в выемках 6 со скосами. На ригеле 3 выполнен поперечный штифт 8. В дверной накладке 9 имеется фигурный паз 10 для захода штифта 8 и паз 11 для захода ригеля 4. Корпус 1 выполнен (54) НАКЛАДНОЙ ЗАМОК С НАЖИМНЫМ КЛЮЧОМ 18-90 L 15643 і 6 При этом происходит следующее взатаким образом, что его нижнее основаимодействие деталей. ние образует петлю 12, которая в по1 ложении замка "Закрыто' охватывает Вследствие того, что зубья 21 на выступающую часть 13 дверной накладки с ключе 20 начинаются на различном 9 на дверном проеме. расстоянии от его торца, первым приводится в движение внутрь корпуса 1 На корпусе 1 с его наружной стороригель 4. По мере его движения скос ны установлен запирающий механизм, соответствующей ему выемки 6 приблисостоящий из фланца 14, поворотной жается к фиксатору 7. В это время втулки 15 с пазом 16 под ключ и под- \Q и ригель 3 начинает перемещаться и пружиненных пластин 17, имеющих кодоскосы выемок 6-перемещают фиксатор вые выступы 18. Во фланце 14 цилинд7. В случае несовпадения скорости рового механизма выполнен штифт 19, движения ригелей 3, 4 произойдет ограничивающий поворот втулки 15 от горизонтального положения паза 16 до ^5 заклинивание ригелей фиксатором 7. Равные скорости движения ригелей 3, вертикального с целью обеспечения 4 обеспечиваются зубчатой нарезкой совпадения паза 16 поворотной втулки ключа 21. 15 с пазом 2 корпуса 1. При открывании поперечный штифт На стержне нажимного ключа 20 с двух противоположных сторон выполнены 20 8 ригеля 3 выходит из зацепления с пазом 10 выступающей части 13 дверной зубчатые рейки 21, зубья іоторьпс, накладки 9, а ригель 4 выходит из взаимодействуют с шаговыми пазами 5 соответствующего ему паза 11 дверригелей 3 и 4, а на одной из плоскосной накладки 9, петля 12 корпуса 1 тей, перпендикулярной рейкам 21 нажимного ключа 20, выполнена кодовая 25 снимается с выступающей части 13 дверной накладки 9. Дверь открыта. канавка 22, взаимодействующая с подпружиненными пластинами 17. При закрывании двери все действия производят в обратной последовательКроме того, между корпусом 1 и ности. фланцем 14 установлена заслонка 23, закрывающая доступ к пазу 2 в закры- ^ При попытке без помощи ключа петом положении запирающего механизма реместить ригель 4 внутрь корпуса 1 при помощи поводка 24 поворотной при неподвижном ригеле 3 фиксатор 7 втулки 15 механизма. позволяет это сделать на 10-12 мм. Дальнейшее перемещение становится Кроме того, для многократного отневозможным, так как скос выемки 6 крывания двери без применения ключа в замке предусмотрен стопор 25, уста-"' ригеля 4 перемещает фиксатор 7 до упора в ригель 3 , новленный в корпусе 1 между ригелями 3 и 4 ЇЇ удерживающий их в положении, Для открывания замка изнутри внасоответствующему открытому состоянию чале перемещают ригель 3 из корпуса замка. Для этого на ригелях 3 и 4 лЛ 1 до упора. При этом выемка 6 со выполнены канавки 26. скосом установится напротив фиксатоНакладной замок работает следующим ра 7, а затем перемещают ригель 4 образом. внутрь корпуса 1. В этом случае Для открывания замка снаружи ключ фиксатор 7 не препятствует его пере20 в горизонтальном положении встав45 мещению. ляют в паз 16 под ключ поворотной Для удобства пользования замком втулки 15 запирающего механизма до при многократном открывании двери упора в заслонку 23. При этом про- . без применения ключа ригели 3 и 4 исходлт рассекречивание запирающего • перемещают в крайние положение, соотмеханизма кодовой канавкой 22 нажимветствующие состоянию замка "Открыто", ного ключа 20, Затем ключ 20 повора- 50 при этом канавки 26 на ригелях усчивают до упора (на 90°). В результатанавливаются напротив стопора 25. те поворачивается втулка 15 запираюПоворачивая стопор 25 на 90°, вводят щего механизма и своим поводком 24 его в зацепление с канавками 26 рисмещает заслонку 23, открывая тем гелей, тем самым препятствуя их двисамым доступ к пазу 2 под ключ, На- 55 жению . іжимая, ключ 20 через паз 2 вводят Таким образом, использование заів полость замка и он своими шаговыми пирающего механизма замка в сочетапазами 21 сдвигает оба ригеля 3 и 4. нии с двумя ригелями, движущимися во і взаимно противоположных направлениях. выполнение ключа с кодовой кананкоп на одной из его плоскостей позволяет значительно повысить секретность замк а , а введение заслонки - повысить надежность запирания. выступами, ригели установлены с в о з можностью разнонаправленного движения и имеют на обращенных друг к другу сторонах выемки со сходящимися с к о с а ми для размещения выступов Ликсагора, элемент блокировки выполнен в виде заслонки с пазом под ключ, установФ о р м у л а и з о б р е т е н и я ленной во фланце между поворотной втулкой и корпусом замка с возмож1 . Накладной замок с нажимным ностью продольного перемещения для ключом, содержащий корпус с пазом обеспечения сквозного прохода ключа под ключ, расположенные в корпусе при отпирании, а поводковый элемент параллельно и с возможностью провыполнен на торце втулки, обращендольного перемещения подпружиненные ном к корпусу. ригели с наклонными шаговыми пазами 2. Замок п о п . 1 , о т л и ч а ю под ключ, стержень которого выполнен щ и й с я тем, что ограничитель п о в виде двусторонней зубчатой резки, ворота втулки образован размещенным блокирующее устройство, включающее в ней пластинчатым запирающим мехазакрепленный на корпусе фланец с 20 низмом, при этом стержень ключа снабпазом под ключ, соосные пазу под ключ жен кодовой канавкой для взаимодейсткорпуса, установленные во фланце с вия с пластинами запирающего механизвозможностью поворота втулку с пазом ма, выполненной на одной из свободпод ключ, ограничитель ее поворота, ных СТОрОН СТерЖНЯ. " _ _ элемент блокировки с пазом под ключ 25 3 . Замок по п . 1 , о т л и ч а ю и поводковый элемент для взаимодейстщ и й с я тем, что, с целью повышения вия с элементом блокировки и стопор удобства пользования, стопор ригелей ригелей, о т л и ч а ю щ и й с я выполнен в виде штифта с лысками, тем, ч т о , с целью повышения с е к р е т размещенного в корпусе между ригелями ности и надежности запирания, он 30 с возможностью поворота, при этом включает шарнирно установленный в ригели на обращенных друг к другу корпусе между ригелями фиксатор с сторонах имеют канавки под стопор. П \ У///////Л ? 5 • ш + V////7//77. 10 L ±ш I п. - П . [V 7 '//////////////У/// о) W ги-цги В \ V ш Фиг.1 1564316 • п п/ Ю Ід 8 n Г і і с Фиг. І А-А S-5 Фиг. З Фиг. if І гг и Фаз. 5 го 1566316 г-г •Л* Фиг.7 Составитель И.Тригуб Редактор М.Товтин Техред Л.Сердюкова Корректор Т.Малец Заказ 1964/ДСП Тираж 163 ibJ Подписное БНИИПИ Государствекиого комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производстеенно-издательскиГі комбинат "Патент", г. Ужгород, ул. Гагарина, 101
