Пневматичний насос заміщення

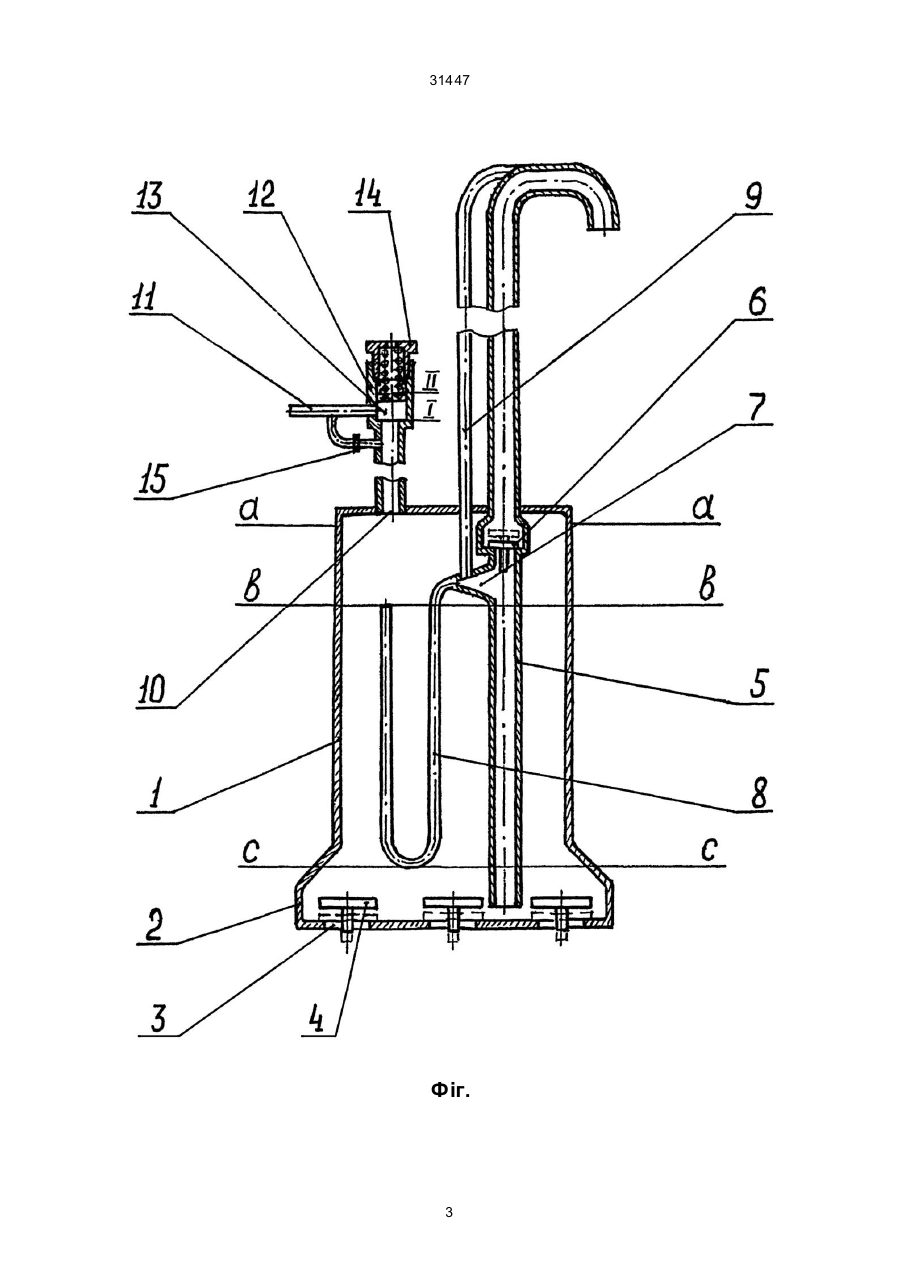

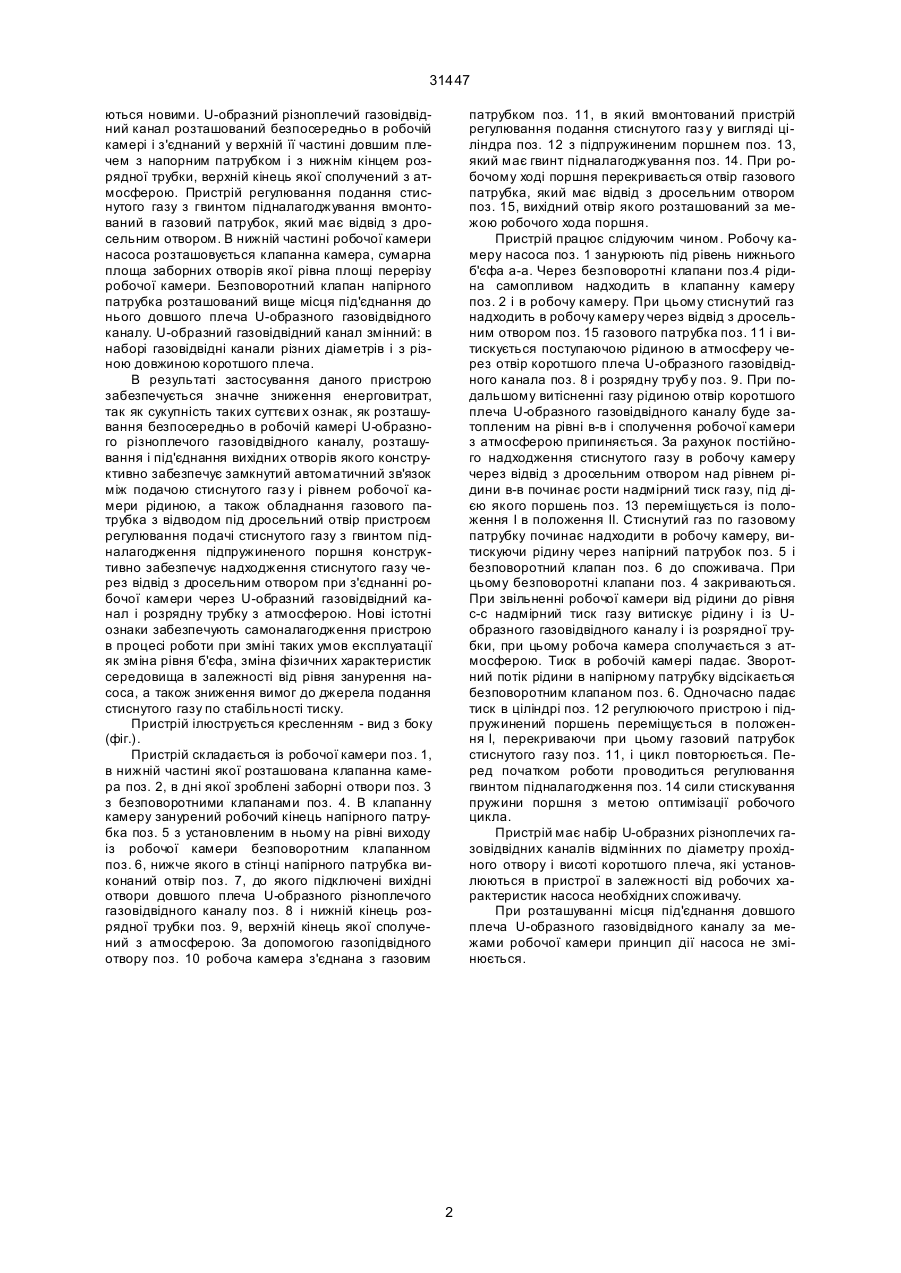

1. Пневматичний насос заміщення, який містить робочу камеру із напірним і газовим патрубками, заборні отвори, а також U-образний різноплечий газовідвідний канал, вихідний отвір коротшого плеча якого знаходиться в робочій камері і періодично затоплюється рідиною, відрізняється тим, що U-образний різноплечий газовідвідний канал розташований безпосередньо в робочій камері 31447 ються новими. U-образний різноплечий газовідвідний канал розташований безпосередньо в робочій камері і з'єднаний у верхній її частині довшим плечем з напорним патрубком і з нижнім кінцем розрядної трубки, верхній кінець якої сполучений з атмосферою. Пристрій регулювання подання стиснутого газу з гвинтом підналагоджування вмонтований в газовий патрубок, який має відвід з дросельним отвором. В нижній частині робочої камери насоса розташовується клапанна камера, сумарна площа заборних отворів якої рівна площі перерізу робочої камери. Безповоротний клапан напірного патрубка розташований вище місця під'єднання до нього довшого плеча U-образного газовідвідного каналу. U-образний газовідвідний канал змінний: в наборі газовідвідні канали різних діаметрів і з різною довжиною коротшого плеча. В результаті застосування даного пристрою забезпечується значне зниження енерговитрат, так як сукупність таких суттєви х ознак, як розташування безпосередньо в робочій камері U-образного різноплечого газовідвідного каналу, розташування і під'єднання вихідних отворів якого конструктивно забезпечує замкнутий автоматичний зв'язок між подачою стиснутого газ у і рівнем робочої камери рідиною, а також обладнання газового патрубка з відводом під дросельний отвір пристроєм регулювання подачі стиснутого газу з гвинтом підналагодження підпружиненого поршня конструктивно забезпечує надходження стиснутого газу через відвід з дросельним отвором при з'єднанні робочої камери через U-образний газовідвідний канал і розрядну трубку з атмосферою. Нові істотні ознаки забезпечують самоналагодження пристрою в процесі роботи при зміні таких умов експлуатації як зміна рівня б'єфа, зміна фізичних характеристик середовища в залежності від рівня занурення насоса, а також зниження вимог до джерела подання стиснутого газу по стабільності тиску. Пристрій ілюструється кресленням - вид з боку (фіг.). Пристрій складається із робочої камери поз. 1, в нижній частині якої розташована клапанна камера поз. 2, в дні якої зроблені заборні отвори поз. 3 з безповоротними клапанами поз. 4. В клапанну камеру занурений робочий кінець напірного патрубка поз. 5 з установленим в ньому на рівні виходу із робочої камери безповоротним клапанном поз. 6, нижче якого в стінці напірного патрубка виконаний отвір поз. 7, до якого підключені вихідні отвори довшого плеча U-образного різноплечого газовідвідного каналу поз. 8 і нижній кінець розрядної трубки поз. 9, верхній кінець якої сполучений з атмосферою. За допомогою газопідвідного отвору поз. 10 робоча камера з'єднана з газовим патрубком поз. 11, в який вмонтований пристрій регулювання подання стиснутого газ у у вигляді ціліндра поз. 12 з підпружиненим поршнем поз. 13, який має гвинт підналагоджування поз. 14. При робочому ході поршня перекривається отвір газового патрубка, який має відвід з дросельним отвором поз. 15, вихідний отвір якого розташований за межою робочого хода поршня. Пристрій працює слідуючим чином. Робочу камеру насоса поз. 1 занурюють під рівень нижнього б'єфа а-а. Через безповоротні клапани поз.4 рідина самопливом надходить в клапанну камеру поз. 2 і в робочу камеру. При цьому стиснутий газ надходить в робочу камеру через відвід з дросельним отвором поз. 15 газового патрубка поз. 11 і витискується поступаючою рідиною в атмосферу через отвір коротшого плеча U-образного газовідвідного канала поз. 8 і розрядну трубу поз. 9. При подальшому витісненні газу рідиною отвір коротшого плеча U-образного газовідвідного каналу буде затопленим на рівні в-в і сполучення робочої камери з атмосферою припиняється. За рахунок постійного надходження стиснутого газу в робочу камеру через відвід з дросельним отвором над рівнем рідини в-в починає рости надмірний тиск газу, під дією якого поршень поз. 13 переміщується із положення І в положення II. Стиснутий газ по газовому патрубку починає надходити в робочу камеру, витискуючи рідину через напірний патрубок поз. 5 і безповоротний клапан поз. 6 до споживача. При цьому безповоротні клапани поз. 4 закриваються. При звільненні робочої камери від рідини до рівня с-с надмірний тиск газу витискує рідину і із Uобразного газовідвідного каналу і із розрядної трубки, при цьому робоча камера сполучається з атмосферою. Тиск в робочій камері падає. Зворотний потік рідини в напірному патрубку відсікається безповоротним клапаном поз. 6. Одночасно падає тиск в ціліндрі поз. 12 регулюючого пристрою і підпружинений поршень переміщується в положення І, перекриваючи при цьому газовий патрубок стиснутого газу поз. 11, і цикл повторюється. Перед початком роботи проводиться регулювання гвинтом підналагодження поз. 14 сили стискування пружини поршня з метою оптимізації робочого цикла. Пристрій має набір U-образних різноплечих газовідвідних каналів відмінних по діаметру прохідного отвору і висоті коротшого плеча, які установлюються в пристрої в залежності від робочих характеристик насоса необхідних споживачу. При розташуванні місця під'єднання довшого плеча U-образного газовідвідного каналу за межами робочої камери принцип дії насоса не змінюється. 2 31447 Фіг. 3 31447 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
