Медична банка

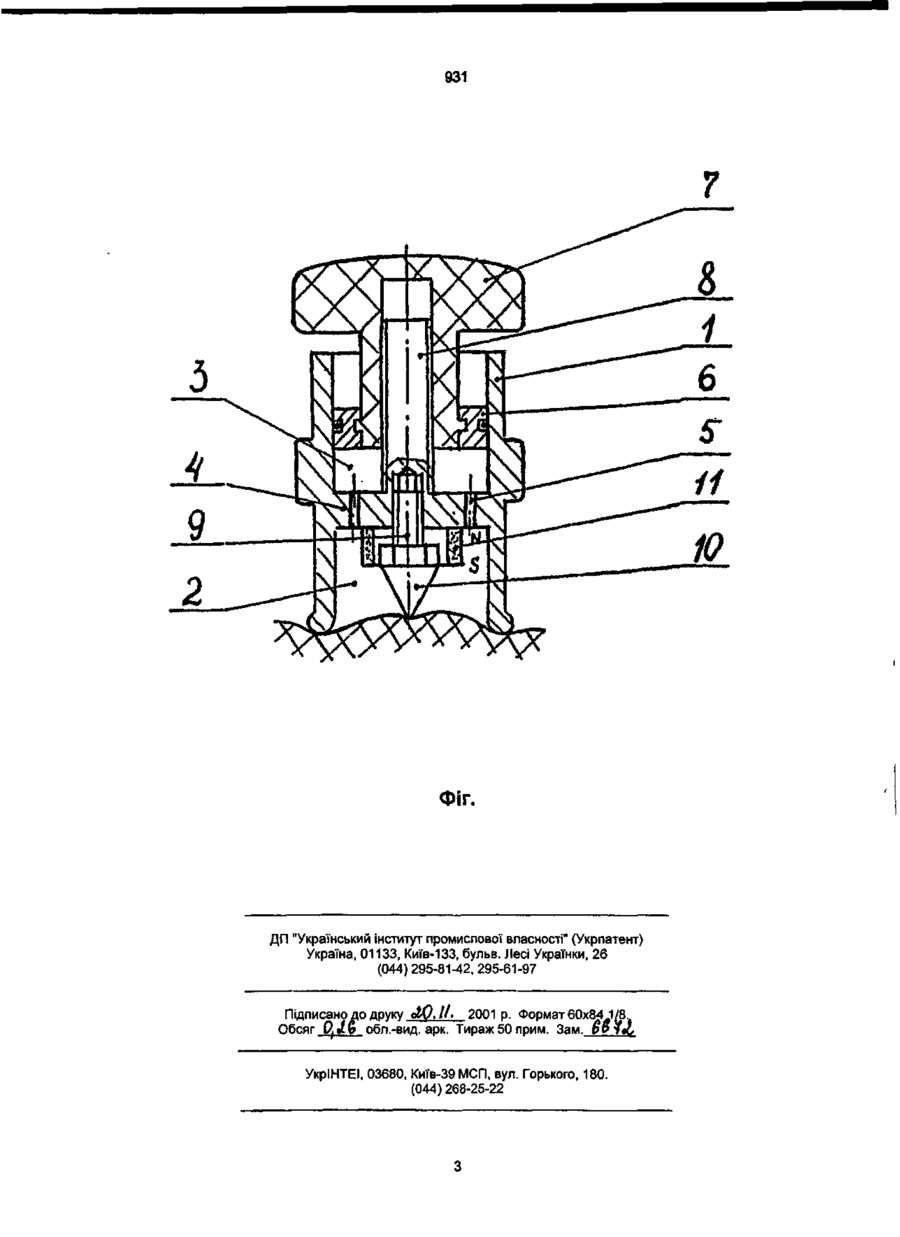

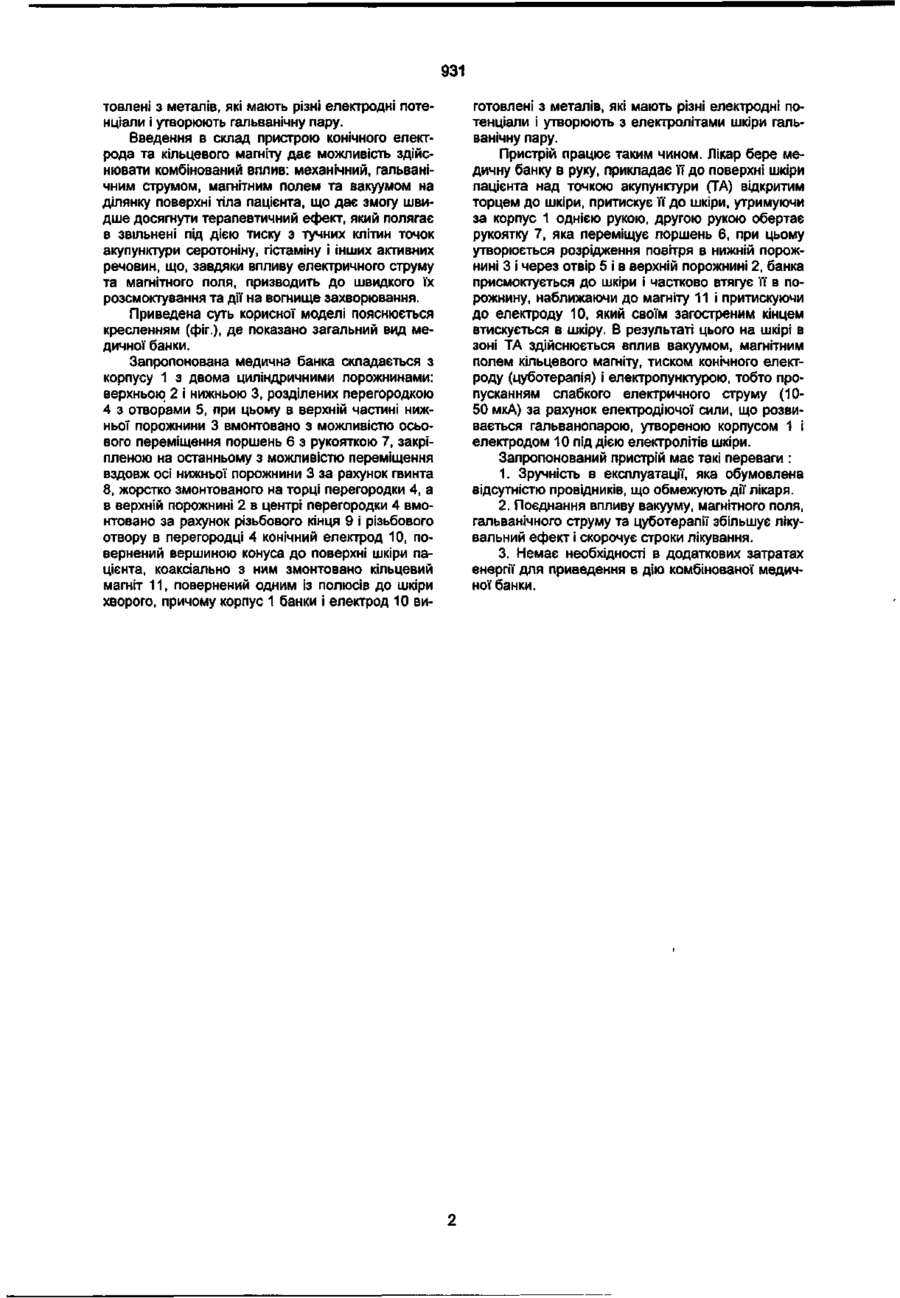

Медична банка, яка містить корпус, що має одну циліндричну порожнину і магнітний елемент, яка відрізняється тим, що в неї додатково введена перегородка, яка ділить банку на дві морожни ни, верхню, в якій додатково встановлено поршень з можливістю переміщення за допомогою гвинта та нарізного отвору рукоятки, закріпленої" з можливістю обертання на поршні, і нижню порожнину, відкриту з торця, в якій додатково установлений електрод конічної форми, повернений вершиною конуса до шкіри пацієнта, як магнітний елемент використовують кільцевий магніт, розташований коаксіально з електродом, повернений одним із полюсів до шкіри хворого, причому корпус банки і електрод виготовлені з металів, які мають різні електродні потенціали і утворюють гальванічну пару. Медична банка відноситься до області медичної техніки, а зокрема, до приладів для проведення рефлексотерапії. Відома традиційна вакуумна медична банка (Вельховер Є С, Нікіфоров В.Г. Основи клінічної рефлексології. - М.: Медицина, 1984. - 221 с; Самосюк І.З., Лисенюк В.П. Акупунктура (Енциклопедія) - Київ, 1994. - 541 а), що має скляний корпус, сферичну чи циліндричну порожнину, відчинену з однієї сторони, при цьому край корпусу з відчиненої сторони має заокруглені краї. Ця банка має наступні недоліки: незручність використання, яка зумовлена необхідністю нагрівати повітря в банці відкритим полум'ям; вплив на тіло здійснюється тільки вакуумом. Відома також банка (Вельховер Є.С та ін. Екстерорецептори шкіри. - М.: Москва, 1986 128 с ) , яка має скляний корпус і штуцер для з'єднання за допомогою шланга з вакуумним нагнітачем. Ця банка теж має недоліки: незручність експлуатації обумовлена обмеженням дії лікаря шлангом, який зв'язує банку з вакуумним нагнітачем, а також вплив на пацієнта тільки вакууму. Найбільш близьким і обраним за прототип є механізована медична банка-3 (АС України № 17124, МПК 6 А61М 1/08, 1/42, опубліковане 31.10.97. Бюл № 5), яка має скляний корпус і розміщений ззовні її дна магнітний елемент з індукторною котушкою, що підключена до електроживлення, а також розміщений в горловині канал з краном і шлангом для відкачування повітря вакуумним нагнітачем. Ця банка теж має недоліки: незручність експлуатації обумовлена обмеженням дії лікаря шлангом, який зв'язує банку з вакуумним нагнітачем, а також провідниками живлення електромагніту; затрати енергії для приводу нагнітача та електромагніту; лікування здійснюється за допомогою тільки вакууму та магнітного поля. В основу корисної моделі поставлено задачу удосконалення механізованої медичної банки шляхом зміни конструкції банки та її елементів, що дозволяє здійснити поєднаний вплив вакуумом, магнітним полем, гальванічним струмом, механічний вплив конусом, а також приводить до зручності експлуатації. Поставлена задача вирішується тим, що в медичній банці, яка містить корпус, що має одну циліндричну порожнину і магнітний елемент, згідно винаходу, в неї додатково введена перегородка, яка ділить банку на дві порожнини, верхню, в якій додатково установлено поршень з можливістю переміщення за допомогою гвинта та нарізного отвору рукоятки, закріпленої з можливістю обертання на поршні, і нижню порожнину, відкриту з торця, в якій додатково установлено електрод конічної форми, повернений вершиною конуса до шкіри пацієнта, як магнітні елемент використовують кільцевий магніт, розташований коаксіально з електродом, повернений одним із полюсів до шкіри хворого, причому корпус банки і електрод виго со 0> 931 товлені з металів, які мають різні електродні потенціали і утворюють гальванічну пару. Введення в склад пристрою конічного електрода та кільцевого магніту дає можливість здійснювати комбінований вплив: механічний, гальванічним струмом, магнітним полем та вакуумом на ділянку поверхні тіла пацієнта, що дає змогу швидше досягнути терапевтичний ефект, який полягає в звільнені під дією тиску з тучних клітин точок акупунктури серотоніну, гістаміну і інших активних речовин, що, завдяки впливу електричного струму та магнітного поля, призводить до швидкого їх розсмоктування та дії на вогнище захворювання. Приведена суть корисної моделі пояснюється кресленням (фіг.), де показано загальний вид медичної банки. Запропонована медична банка складається з корпусу 1 з двома циліндричними порожнинами: верхньою 2 і нижньою 3, розділених перегородкою 4 з отворами 5, при цьому в верхній частині нижньої порожнини 3 вмонтовано з можливістю осьового переміщення поршень 6 з рукояткою 7, закріпленою на останньому з можливістю переміщеннявздовж осі нижньої порожнини 3 за рахунок гвинта 8, жорстко змонтованого на торці перегородки 4, а в верхній порожнині 2 в центрі перегородки 4 вмонтовано за рахунок різьбового кінця 9 і різьбового отвору в перегородці 4 конічний електрод 10, повернений вершиною конуса до поверхні шкіри пацієнта, коаксіально з ним змонтовано кільцевий магніт 11, повернений одним із полюсів до шкіри хворого, причому корпус 1 банки і електрод 10 ви готовлені з металів, які мають різні електродні потенціали і утворюють з електролітами шкіри гальванічну пару. Пристрій працює таким чином. Лікар бере медичну банку в руку, прикладає її до поверхні шкіри пацієнта над точкою акупунктури (ТА) відкритим торцем до шкіри, притискує її до шкіри, утримуючи за корпус 1 однією рукою, другою рукою обертає рукоятку 7, яка переміщує поршень 6, при цьому утворюється розрідження повітря в нижній порожнині З і через отвір 5 і в верхній порожнині 2, банка присмоктується до шкіри і частково втягує її в порожнину, наближаючи до магніту 11 і притискуючи до електроду 10, який своїм загостреним кінцем втискується в шкіру. В результаті цього на шкірі в зоні ТА здійснюється вплив вакуумом, магнітним полем кільцевого магніту, тиском конічного електроду (цуботерапія) і електропунктурою, тобто пропусканням слабкого електричного струму (1050 мкА) за рахунок електродіючої сили, що розвивається гальванопарою, утвореною корпусом 1 і електродом 10 під дією електролітів шкіри. Запропонований пристрій має такі переваги : 1. Зручність в експлуатації, яка обумовлена відсутністю провідників, що обмежують дії лікаря. 2. Поєднання впливу вакууму, магнітного поля, гальванічного струму та цуботерапії збільшує лікувальний ефект і скорочує строки лікування. 3. Немає необхідності в додаткових затратах енергії для приведення в дію комбінованої медичної банки. 931 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку 2001 р. Формат 60x84 1/8 Обсяг О.Ль обл.-вид. арк. Тираж50 прим. Зам. $оЧі УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
