Маса для виготовлення неробочої частини абразивного круга

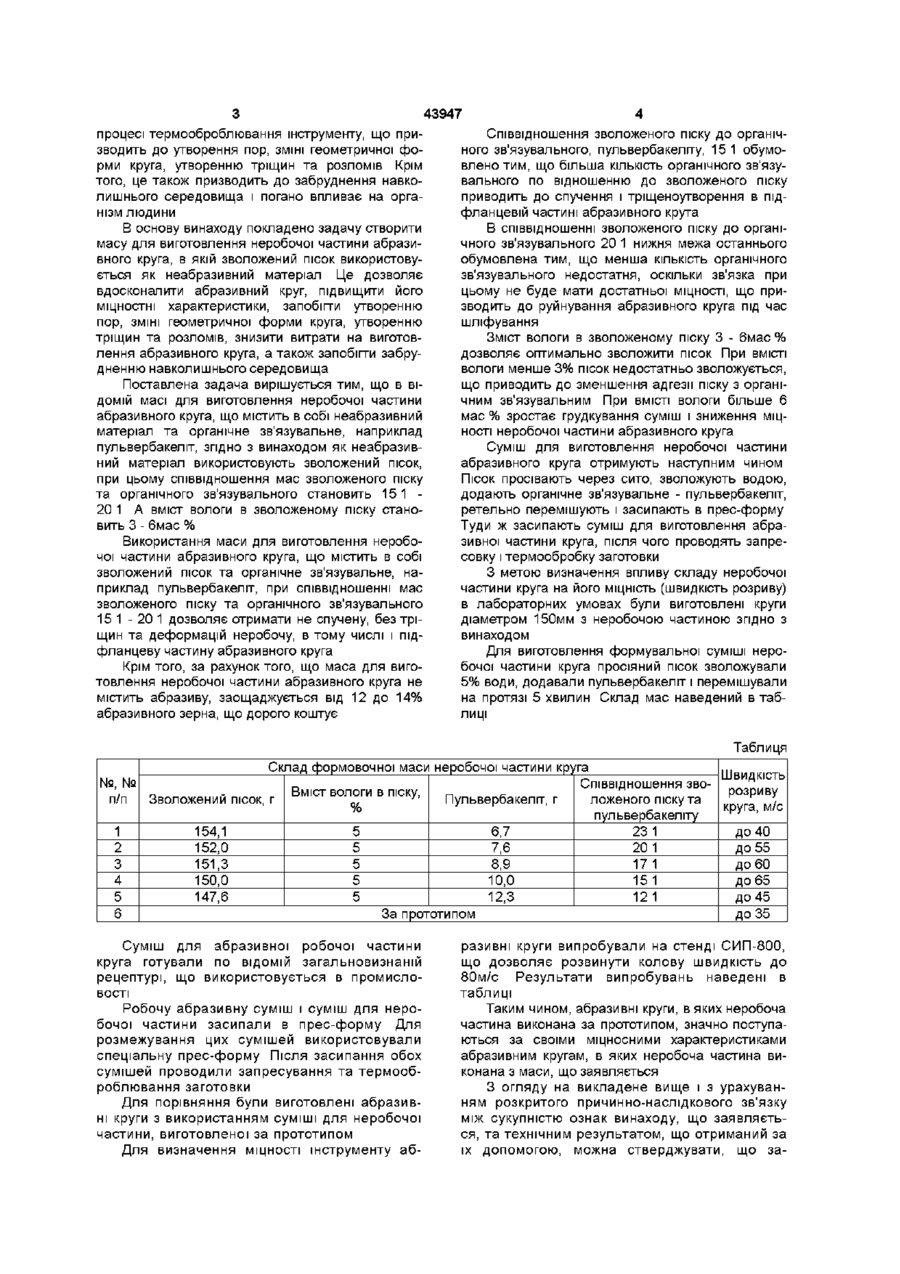

1 Маса для виготовлення неробочої частини абразивного круга, що містить в собі неабразивний матеріал та органічне зв'язуюче, наприклад пульвербакеліт, яка відрізняється тим, що як неабразивний матеріал використовують зволожений пісок, при цьому співвідношення мас зволоженого піску та органічного зв'язуючого становить 15 1 20 1 2 Маса для виготовлення неробочої частини абразивного круга за п 1, яка відрізняється тим, що вміст вологи в зволоженому піску становить 3-6 мас % Винахід, що заявляється, відноситься до виробництва абразивних інструментів і може бути використаний в машинобудуванні та металургії Відома маса для виготовлення неробочої частини абразивного круга (Авт св № 975373, МПК3 В24Д 3/28, опубл 23 11 82 р , бюл № 43), що містить абразивне зерно, органічне зв'язувальне, волокнистий та неволокнистий наповнювачі, сланцевий мазут, фурфурол, скляні нитки що просочені фенолформальдепдною смолою Недоліком такої маси є невиправдано великі витрати сировини та значна трудомісткість виготовлення неробочої частини абразивного круга, а також використання абразивного зерна, що дорого коштує, для неробочої частини Відомий також шліфувальний круг з неробочою частиною, що виготовлений з маси (Авт св № 1481049, МПК4 В24Д 17/00, опубл 23 05 89 р , бюл № 19), до складу якого входить скловолокно ФСВ або подрібнені відходи арматурної скляної сітки СПАП, що являє собою КОМПОЗИЦІЙНІ матеріали на основі скляних ниток довжиною до 20 40мм, що просочені фенолформальдепдною смолою Недоліком такої маси є те, що скломатеріали дуже погано впливають на організм людини Під час приготування маси утворюється пил, що спричиняє у працюючих виникнення дерматитів, запалення слизової оболонки очей та дихальних шляхів Найбільш близькою до заявленої гласи для виготовлення неробочої частини абразивного круга по технічній сутності та досягаемому результату є маса, що використовується в шліфувальному крузі (Авт св № 1283072, МПК4 В24Д5/14, опубл 15 01 87 р, бюл № 2), що складається з таких компонентів, мас % подрібнені відходи фероматеріалів - 35 - 40, та органічне зв'язувальне - пульвербакеліт (СФП-0119А) - 60 - 65 Незважаючи на те, що неробоча частина круга не містить абразивного зерна, однак використання фероматеріалів економічно недоцільно, а їх подрібнення ускладнює технологічний процес приготування маси і потребує додаткового встановлення млина Наявність великої КІЛЬКОСТІ - 60 - 65мас % органічного зв'язувального пульвербакеліту (СФП0119А) в неробочій частині круга призводить до виділення великої КІЛЬКОСТІ летких речовин (фенол, формальдегід, аміак, водяна пара та ш) в со 43947 процесі термооброблювання інструменту, що призводить до утворення пор, ЗМІНІ геометричної форми круга, утворенню тріщин та розломів Крім того, це також призводить до забруднення навколишнього середовища і погано впливає на організм людини В основу винаходу покладено задачу створити масу для виготовлення неробочої частини абразивного круга, в якій зволожений пісок використовується як неабразивний матеріал Це дозволяє вдосконалити абразивний круг, підвищити його МІЦНОСТНІ характеристики, запобігти утворенню пор, ЗМІНІ геометричної форми круга, утворенню тріщин та розломів, знизити витрати на виготовлення абразивного круга, а також запобігти забрудненню навколишнього середовища Поставлена задача вирішується тим, що в ВІДОМІЙ масі для виготовлення неробочої частини абразивного круга, що містить в собі неабразивний матеріал та органічне зв'язувальне, наприклад пульвербакеліт, згідно з винаходом як неабразивний матеріал використовують зволожений пісок, при цьому співвідношення мас зволоженого піску та органічного зв'язувального становить 15 1 20 1 А вміст вологи в зволоженому піску становить 3 -бмас % Використання маси для виготовлення неробочої частини абразивного круга, що містить в собі зволожений пісок та органічне зв'язувальне, наприклад пульвербакеліт, при співвідношенні мас зволоженого піску та органічного зв'язувального 15 1 - 20 1 дозволяє отримати не спучену, без тріщин та деформацій неробочу, в тому числі і підфланцеву частину абразивного круга Крім того, за рахунок того, що маса для виготовлення неробочої частини абразивного круга не містить абразиву, заощаджується від 12 до 14% абразивного зерна, що дорого коштує Співвідношення зволоженого піску до органічного зв'язувального, пульвербакеліту, 15 1 обумовлено тим, що більша КІЛЬКІСТЬ органічного зв'язувального по відношенню до зволоженого піску приводить до спучення і тріщеноутворення в підфланцевій частині абразивного крута В співвідношенні зволоженого піску до органічного зв'язувального 20 1 нижня межа останнього обумовлена тим, що менша КІЛЬКІСТЬ органічного зв'язувального недостатня, оскільки зв'язка при цьому не буде мати достатньої МІЦНОСТІ, ЩО призводить до руйнування абразивного круга під час шліфування Зміст ВОЛОГИ В зволоженому піску 3 - бмас % дозволяє оптимально зволожити пісок При ВМІСТІ вологи менше 3% пісок недостатньо зволожується, що приводить до зменшення адгезії піску з органічним зв'язувальним При ВМІСТІ вологи більше 6 мас % зростає грудкування суміш і зниження МІЦНОСТІ неробочої частини абразивного круга Суміш для виготовлення неробочої частини абразивного круга отримують наступним чином Пісок просівають через сито, зволожують водою, додають органічне зв'язувальне - пульвербакеліт, ретельно перемішують і засипають в прес-форму Туди ж засипають суміш для виготовлення абразивної частини круга, після чого проводять запресовку і термообробку заготовки З метою визначення впливу складу неробочої частини круга на його МІЦНІСТЬ (ШВИДКІСТЬ розриву) в лабораторних умовах були виготовлені круги діаметром 150мм з неробочою частиною згідно з винаходом Для виготовлення формувальної суміші неробочої частини круга просіяний пісок зволожували 5% води, додавали пульвербакеліт і перемішували на протязі 5 хвилин Склад мас наведений в таблиці Таблиця Склад формовочної маси неробочої частини круга Швидкість №, № Співвідношення зворозриву Вміст ВОЛОГИ В піску, п/п Зволожений пісок, г Пульвербакеліт, г ложеного піску та круга, м/с % пульвербакеліту 1 154,1 5 6,7 23 1 до 40 2 152,0 5 7,6 20 1 до 55 3 151,3 5 8,9 171 добО 4 150,0 5 10,0 151 до 65 5 147,6 5 12,3 121 до 45 6 За прототипом до 35 Суміш для абразивної робочої частини круга готували по ВІДОМІЙ загальновизнаній рецептурі, що використовується в промисловості Робочу абразивну суміш і суміш для неробочої частини засипали в прес-форму Для розмежування цих сумішей використовували спеціальну прес-форму Після засипання обох сумішей проводили запресування та термооброблювання заготовки Для порівняння були виготовлені абразивні круги з використанням суміші для неробочої частини, виготовленої за прототипом Для визначення МІЦНОСТІ інструменту аб разивні круги випробували на стенді СИП-800, що дозволяє розвинути колову швидкість до 80м/с Результати випробувань наведені в таблиці Таким чином, абразивні круги, в яких неробоча частина виконана за прототипом, значно поступаються за своїми міцносними характеристиками абразивним кругам, в яких неробоча частина виконана з маси, що заявляється З огляду на викладене вище і з урахуванням розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отриманий за їх допомогою, можна стверджувати, що за 5 43947 6 вдання, покладене в основу створення нової ляє вдосконалити абразивний круг, підвищити маси для виготовлення неробочої частини абйого МІЦНОСТІ характеристики, запобігти утворазивного круга, цілком виконано, бо викорисренню пор, ЗМІНІ геометричної форми круга, тання винаходу дозволяє створити таку масу утворенню тріщин та розломів, знизити витрати для виготовлення неробочої частини абразивна виготовлення абразивного круга, а також ного круга, в якій зволожений пісок використозапобігти забрудненню навколишнього середовується як неабразивний матеріал, що дозвовища та поліпшити умови праці ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
