Переділковий струмовід

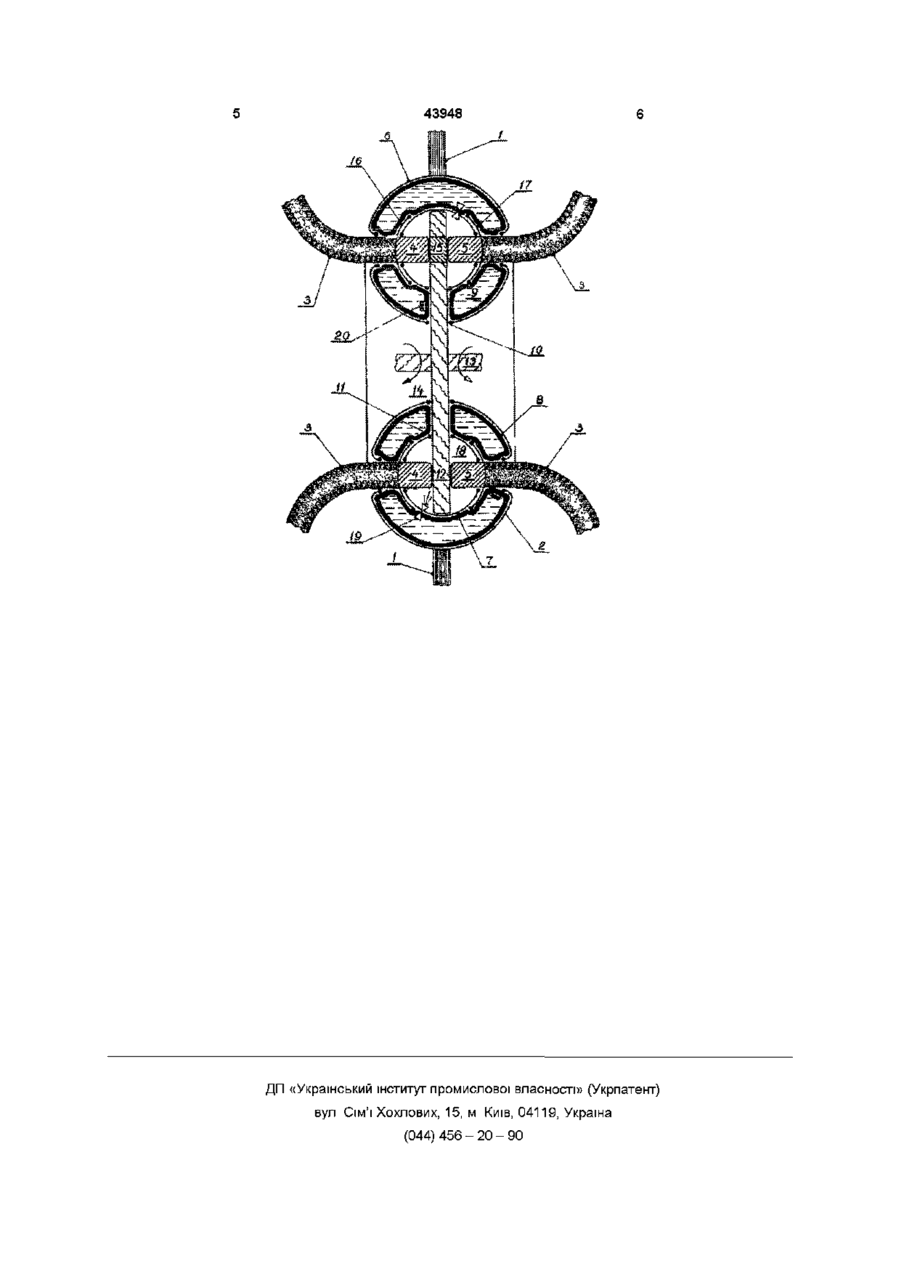

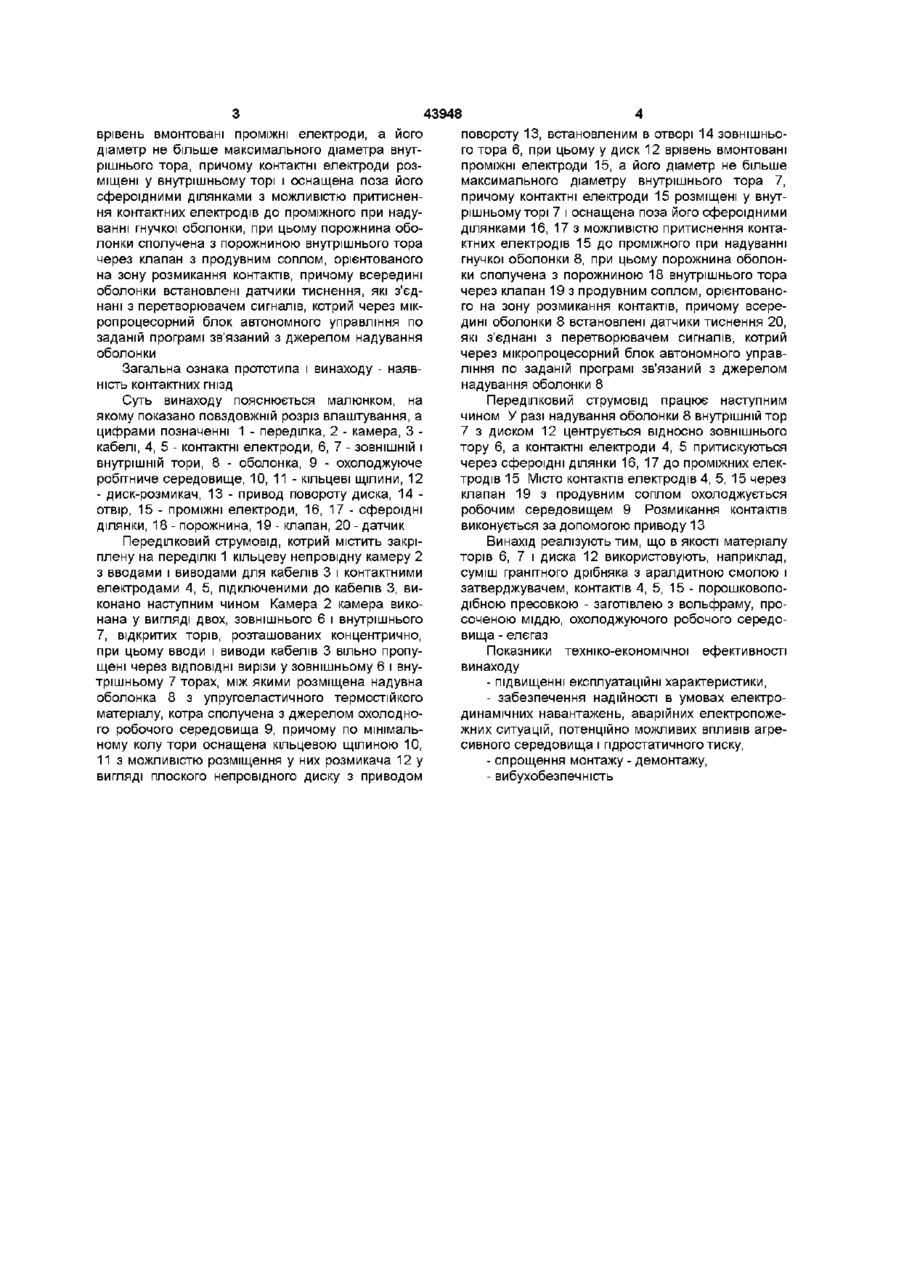

Переділковий струмовід, переважно для стиснених і динамічних умов корабельного середовища з високою ЩІЛЬНІСТЮ монтажу кабельних трас, котрий містить закріплену на переділці кільцеву непровідну камеру з вводами і виводами для кабелів і контактними електродами, підключеними до кабелів, який відрізняється тим, що камера виконана у вигляді двох, зовнішнього і внутрішнього, відкритих торів, розташованих концентричне, при цьому вводи і виводи кабелів вільно пропущені через ВІДПОВІДНІ вирізи у зовнішньому і внутрішньому торах, між якими розміщена надувна оболонка з упругоеластичного термостійкого матеріалу, котра сполучена з джерелом охолодного робочого середовища, причому по мінімальному колу тори оснащені кільцевою щілиною з можливістю розміщення у них розмикача у вигляді плоского непровідного диска, з приводом повороту, встановленим в отворі зовнішнього тора, при цьому у диск врівень вмонтовані проміжні електроди, а його діаметр не більше максимального діаметра внутрішнього тора, причому контактні електроди розміщені у внутрішньому торі і оснащені поза його сфероідними ліпними з можливістю притиснення контактних електродів до проміжного при надуванні гнучкої оболонки, при цьому порожнина оболонки сполучена з порожниною внутрішнього тора через клапан з продувним соплом, орієнтованого на зону розмикання контактів, причому всередині оболонки встановлені датчики тиснення, які з'єднані з перетворювачем сигналів, котрий через мікропроцесорний блок автономного управління по заданій програмі зв'язаний з джерелом надування оболонки Винахід відноситься до електроенергетики Він може бути використаним у різних галузях промисловості, наприклад, в машинобудівництві, суднобудівництві, атомній енергетиці тощо Аналоги винаходу - переділковий струмовід у вигляді патрубка прямокутного перетину, що має бокові стінки у формі трапеції (а с СРСР № 1554064, 1987 р), переділковий струмовід у вигляді кожуха, що охоплює по периметру всі кабелі і герметизується з торців кришками (пат США № 4656313,1986 р) Недоліки аналогів - низькі експлуатаційні характеристики, недостатня надійність Прототип винаходу - переділковий струмовід у вигляді втулки, що охоплює всі провода, котрі в свою чергу вставляються у гнізда елемента електричної СІТІ і центруються там півсферою (пат США №4500151, 1982р) Недоліки прототипа - такі самі, що і у аналогів, і, крім того, складність монтажу - демонтажу Задача винаходу - підвищення експлуатаційних характеристик і забезпечення надійності в умовах електродинамічних навантажень, аварійних електропожежних ситуацій, потенційно можливих впливів агресивного середовища і гідростатичного тиску, а також спрощення монтажу демонтажу Поставлена задача досягається тим, що у переділкового струмовіда, котрий містить закріплену на переділці кільцеву непровідну камеру з вводами і виводами для кабелів і контактними електродами, підключеними до кабелів, камера виконана у вигляді двох, зовнішнього і внутрішнього, відкритих торів, розташованих концентрично, при цьому вводи і виводи кабелів вільно пропущені через ВІДПОВІДНІ вирізи у зовнішньому і внутрішньому торах, між якими розміщена надувна оболонка з упругоеластичного термостійкого матеріалу, котра сполучена з джерелом охолодного робочого середовища, причому по мінімальному колу тори оснащена кільцевою щілиною з можливістю розміщення у них розмикача у вигляді плоского непровідного диска з приводом повороту, встановленим в отворі зовнішнього тора, при цьому у диск 00 со 43948 врівень вмонтовані проміжні електроди, а його діаметр не більше максимального діаметра внутрішнього тора, причому контактні електроди розміщені у внутрішньому торі і оснащена поза його сфероідними ділянками з можливістю притиснення контактних електродів до проміжного при надуванні гнучкої оболонки, при цьому порожнина оболонки сполучена з порожниною внутрішнього тора через клапан з продувним соплом, орієнтованого на зону розмикання контактів, причому всередині оболонки встановлені датчики тиснення, які з'єднані з перетворювачем сигналів, котрий через мікропроцесорний блок автономного управління по заданій програмі зв'язаний з джерелом надування оболонки Загальна ознака прототипа і винаходу - наявність контактних гнізд Суть винаходу пояснюється малюнком, на якому показано повздовжній розріз влаштування, а цифрами позначенні 1 - переділка, 2 - камера, 3 кабелі, 4, 5 - контактні електроди, 6, 7 - ЗОВНІШНІЙ І внутрішній тори, 8 - оболонка, 9 - охолоджуюче робітниче середовище, 10, 11 - кільцеві щілини, 12 - диск-розмикач, 13 - привод повороту диска, 14 отвір, 15 - проміжні електроди, 16, 17 - сфероідні ділянки, 18 - порожнина, 19 - клапан, 20 - датчик Переділковий струмовід, котрий містить закріплену на переділю 1 кільцеву непровідну камеру 2 з вводами і виводами для кабелів 3 і контактними електродами 4, 5, підключеними до кабелів 3, виконано наступним чином Камера 2 камера виконана у вигляді двох, зовнішнього 6 і внутрішнього 7, відкритих торів, розташованих концентрично, при цьому вводи і виводи кабелів 3 вільно пропущені через ВІДПОВІДНІ вирізи у зовнішньому 6 і внутрішньому 7 торах, між якими розміщена надувна оболонка 8 з упругоеластичного термостійкого матеріалу, котра сполучена з джерелом охолодного робочого середовища 9, причому по мінімальному колу тори оснащена кільцевою щілиною 10, 11 з можливістю розміщення у них розмикача 12 у вигляді плоского непровідного диску з приводом повороту 13, встановленим в отворі 14 зовнішнього тора 6, при цьому у диск 12 врівень вмонтовані проміжні електроди 15, а його діаметр не більше максимального діаметру внутрішнього тора 7, причому контактні електроди 15 розміщені у внутрішньому торі 7 і оснащена поза його сфероідними ділянками 16, 17 з можливістю притиснення контактних електродів 15 до проміжного при надуванні гнучкої оболонки 8, при цьому порожнина оболонки сполучена з порожниною 18 внутрішнього тора через клапан 19 з продувним соплом, орієнтованого на зону розмикання контактів, причому всередині оболонки 8 встановлені датчики тиснення 20, які з'єднані з перетворювачем сигналів, котрий через мікропроцесорний блок автономного управління по заданій програмі зв'язаний з джерелом надування оболонки 8 Переділковий струмовід працює наступним чином У разі надування оболонки 8 внутрішній тор 7 з диском 12 центрується відносно зовнішнього тору 6, а контактні електроди 4, 5 притискуються через сфероідні ділянки 16, 17 до проміжних електродів 15 Місто контактів електродів 4, 5, 15 через клапан 19 з продувним соплом охолоджується робочим середовищем 9 Розмикання контактів виконується за допомогою приводу 13 Винахід реалізують тим, що в якості матеріалу торів 6, 7 і диска 12 використовують, наприклад, суміш гранітного дрібняка з аралдитною смолою і затверджувачем, контактів 4, 5, 15 - порошковоподібною пресовкою - заготівлею з вольфраму, просоченою міддю, охолоджуючого робочого середовища - елєгаз Показники техніко-економічної ефективності винаходу - підвищенні експлуатаційні характеристики, - забезпечення надійності в умовах електродинамічних навантажень, аварійних електропожежних ситуацій, потенційно можливих впливів агресивного середовища і гідростатичного тиску, - спрощення монтажу - демонтажу, - вибухобезпечність 43948 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
