H02K 5/00 — Кожухи; корпусу; опори

Номер патенту: 102619

Опубліковано: 10.11.2015

Автори: Федотов Валерій Олександрович, Віштак Інна Вікторівна

МПК: H02K 5/00, F16C 32/06

Мітки: електрична, підвісі, газостатичному, машина

Формула / Реферат:

Електрична машина на газостатичному підвісі, що утворена зовнішньою поверхнею ротора та внутрішньою поверхнею немагнітної втулки, встановленої в розточці статора, які утворюють зазор для подачі газу, на робочій поверхні ротора виконані поздовжні канавки, яка відрізняється тим, що поздовжні канавки на поверхні ротора глухі та мають кілька ділянок з різною глибиною.

Номер патенту: 88212

Опубліковано: 11.03.2014

Автори: Склярук Володимир Леонидович, Шайтор Микола Михайлович, Рясков Юрій Іванович

МПК: H02K 1/27, F03D 5/00, H02K 21/00 ...

Мітки: вітрогенератор, шнековий

Формула / Реферат:

1. Шнековий вітрогенератор, що містить конічний шнековий ротор, який відрізняється тим, що ротор виконаний порожнистим зі співвісним циліндричним отвором, на внутрішній поверхні якого укріплений індуктор електрогенератора, при цьому ротор має можливість обертатися на опорно-упорних підшипниках з повітряним зазором щодо шихтованого феромагнітного статора генератора з укладеною в ньому обмоткою, причому статор нерухомо закріплений на верхній...

Номер патенту: 86743

Опубліковано: 10.01.2014

Автори: Шевченко Валентина Володимирівна, Гордієнко Володимир Юрійович, Грубой Олександр Петрович, Мінко Олександр Миколайович

МПК: H02K 5/00

Мітки: вузол, кріплення, еластичного, опорних, лап, зовнішніх

Формула / Реферат:

Вузол еластичного кріплення зовнішніх опорних лап крупних електричних машин, наприклад турбогенераторів, що містить нижню плиту (основу), яка жорстко прикріплена до фундаментних плит болтовим з'єднанням і до якої приєднані пакети еластичних пластин болтовим з'єднанням за допомогою накладок прямокутної форми, встановлених у місцях сполучення згаданих пластин з нижньою плитою і зовнішньою стінкою корпусу статора, який відрізняється тим, що...

Номер патенту: 72432

Опубліковано: 27.08.2012

Автори: Кобзар Костянтин Олександрович, Мінко Олександр Миколайович, Гордієнко Володимир Юрійович, Пенськой Віталій Федорович

МПК: H02K 5/16, H02K 5/00

Мітки: підшипниковий, вузол, потужної, електричної, машини

Формула / Реферат:

1. Підшипниковий вузол потужної електричної машини, що виконаний по типу опорно-приставного підшипника, жорстко закріплений до фундаменту, що містить обойму, вкладиш, нижню половину (стояк) і верхню половину (кришку підшипника), який відрізняється тим, що місце сполучення зовнішнього щита з фланцем підшипника виконано через пружну мембрану, виготовлену з еластичного матеріалу, а забезпечення, більш міцного, сполучення зовнішнього щита з...

Номер патенту: 70032

Опубліковано: 25.05.2012

Автори: Харчишин Богдан Михайлович, Снітков Ігор Філатович, Хай Михайло Васильович

МПК: H02K 5/00

Мітки: електрична, багатополюсна, машина

Формула / Реферат:

Багатополюсна електрична машина, що містить ротор з полюсами і статор з пазами та підшипниковими щитами, з'єднаними між собою елементами кріплення, яка відрізняється тим, що елементи кріплення встановлені всередині статора в m симетрично розташованих пазах для кріплення, ширина яких складається з ширини основного пазу статора та ширини зубцевої поділки, де m - кількість фаз обмотки статора.

Номер патенту: 94806

Опубліковано: 10.06.2011

Автори: Чередник Віталій Іванович, Пенськой Віталій Федорович, Кір'янов Анатолій Миколайович, Грубой Олександр Петрович

МПК: H02K 5/00, H05K 5/02, H02K 5/04 ...

Мітки: статора, машини, електричної, корпус

Формула / Реферат:

1. Корпус статора електричної машини, який містить циліндричну зварну раму для кріплення сердечника статора, яка розміщена всередині зовнішньої частини корпуса і прикріплена до опорних кільцевих рам зовнішньої частини корпуса за допомогою пружинних підвісок, які складаються з плоских пружин, накладок і кріпильних елементів, на кінці кожної пружини, з боку опорної рами, встановлена Т-подібна опора з циліндричними цапфами на протилежних...

Номер патенту: 60345

Опубліковано: 10.06.2011

Автори: Балема Валентин Опанасович, Сендецький Микола Миколайович, Башинський Володимир Григорович, Галушка Володимир Іванович, Альошин Олександр Михайлович, Степаненко Юрій Костянтинович, Комаров Володимир Олександрович, Кузнецов Владлен Олександрович, Туренко Сергій Михайлович, Архипов Микола Іванович, Кісєль Петро Іванович, Головін Олексій Олександрович, Василенко Олександр Васильович, Скрипнік Маргарита Аркадіївна, Семенюк Римма Петрівна, Ткаченко Володимир Анатолійович, Зірка Андрій Леонідович, Жевтюк Олександр Анатолійович, Капась Андрій Григорович

МПК: F03G 7/00, F03D 7/02, H02K 5/00, H02K 7/00 ...

Мітки: генератор, апарата, літального

Формула / Реферат:

1. Генератор для літального апарата, що містить лопатеву турбіну і сполучений з нею генератор із системою охолодження, який має виконаний у вигляді порожнистого циліндра зовнішній ротор, на внутрішній поверхні якого закріплено обмотку збудження, а на зовнішній поверхні розміщено лопатки згаданої турбіни, які виконано вигнутими, і статор з робочою обмоткою та із додатковим знімним монтажним пристроєм, розміщений усередині зовнішнього ротора,...

Номер патенту: 91539

Опубліковано: 10.08.2010

Автор: Дрекслер Маріо

МПК: H02K 9/00, H02K 5/00

Мітки: електродвигун

Формула / Реферат:

1. Електродвигун з вентилятором і кожухом вентилятора, який відрізняється тим, що кожух вентилятора має хвилеподібні витискування у вигляді поперемінних в обводовому напрямку піднесень і поглиблень, причому довжина періоду хвилеподібних витискувань в обводовому напрямку має величину, яка в осьовому напрямку від двигуна зменшується.2. Електродвигун за п. 1, який відрізняється тим, що хвилеподібні витискування проходять по суті...

Номер патенту: 48374

Опубліковано: 10.03.2010

Автори: Богданов Олег Анатолійович, Градов Олег Борисович, Гордієнко Володимир Юр'євич, Грубой Олександр Петрович

МПК: H02K 5/16, H02K 5/00

Мітки: торцевою, корпусу, стінкою, підшипниками, статора, турбогенератор, з'єднуваними, опорно-приставними

Формула / Реферат:

Турбогенератор, що містить підшипникові вузли, розташовані в зовнішніх щитах корпусу статора, або виносний стояковий підшипник, встановлений на поперечному ригелі фундаменту, який відрізняється тим, що підшипниковий вузол виконаний у вигляді опорно-приставного підшипника, з'єднуваного болтовим кріпленням з торцевою стінкою корпусу статора і з поперечним ригелем фундаменту.

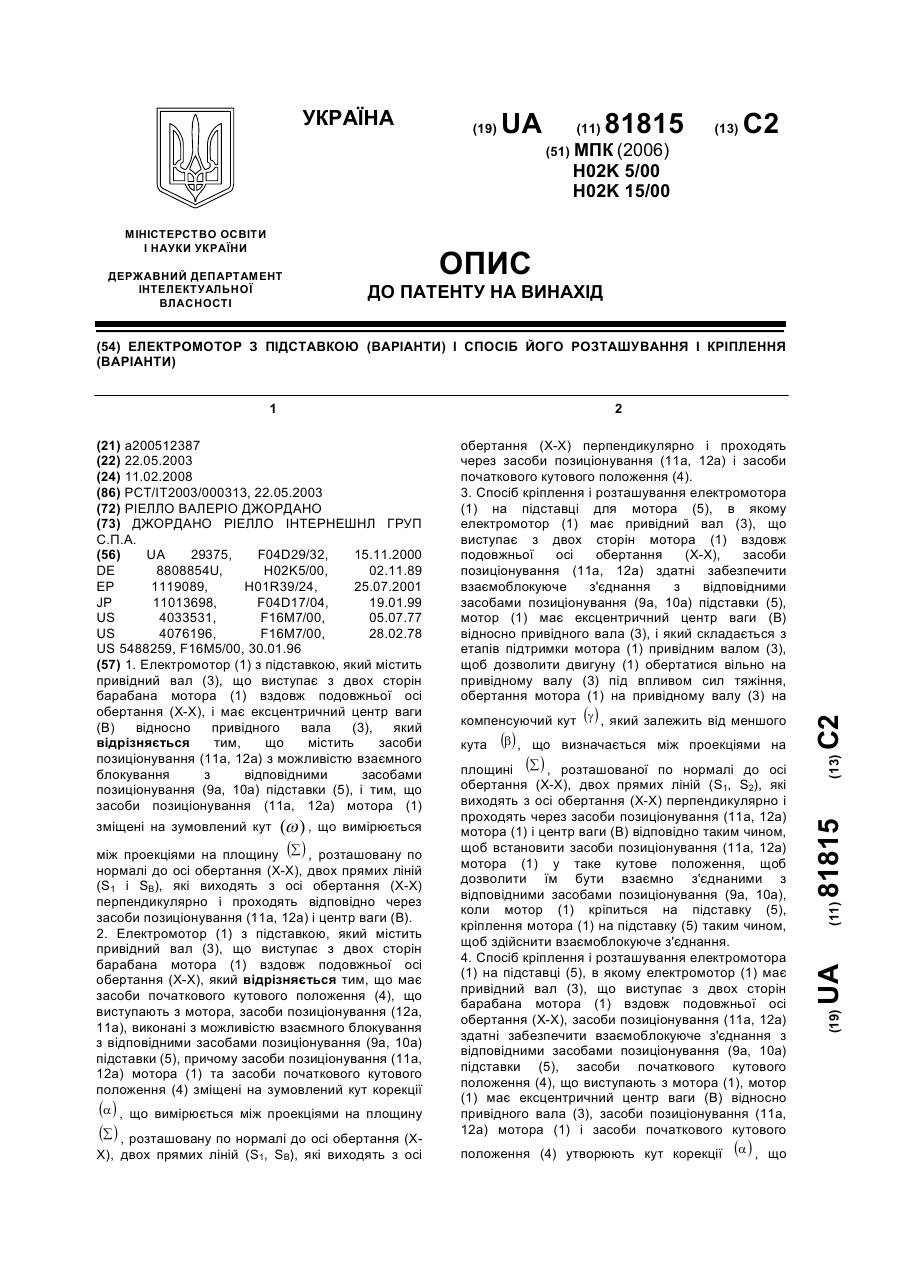

Номер патенту: 81815

Опубліковано: 11.02.2008

Автор: Ріелло Валеріо Джордано

МПК: H02K 15/00, H02K 5/00

Мітки: варіанти, кріплення, підставкою, спосіб, розташування, електромотор

Формула / Реферат:

1. Електромотор (1) з підставкою, який містить привідний вал (3), що виступає з двох сторін барабана мотора (1) вздовж подовжньої осі обертання (Х-Х), і має ексцентричний центр ваги (В) відносно привідного вала (3), який відрізняється тим, що містить засоби позиціонування (11а, 12а) з можливістю взаємного блокування з відповідними засобами позиціонування (9а, 10а) підставки (5), і тим, що засоби позиціонування (11а, 12а) мотора (1) зміщені...

Номер патенту: 2780

Опубліковано: 16.08.2004

Автори: Радіонов Олександр Володимирович, Красніков Генадій Васильович, Гасюк Олександр Антонович, Виноградов Олександр Миколайович, Чащін Віктор Вячєславовіч

МПК: H02K 5/00

Мітки: машина, електрична

Формула / Реферат:

Електрична машина, яка має у своєму складі статор з обмоткою і магнітопровідними кільцевими частинами, підшипникові опори, ротор з кільцевими частинами, з яких хоча б одна має поверхню, розташовану з зазором відносно повернутої до неї поверхні магнітопровідної кільцевої частини статора, і магнітну рідину в зазорі як ущільнювальний елемент, при цьому певна ділянка даної магнітопровідної кільцевої частини статора виконана з магнітотвердого...

Номер патенту: 1586

Опубліковано: 15.01.2003

Автори: Воронков Олександр Олександрович, Русецький Володимир Миколайович, Самагальський Іван Романович, Омельченко Юрій Сергійович, Окунєв Ілля Геннадієвич, Бакшеєв Анатолій Ігнатович

МПК: H02K 5/00, H02K 9/02

Мітки: електродвигуна, корпус, асинхронного

Формула / Реферат:

Корпус асинхронного електродвигуна, що має захисне покриття, який відрізняється тим, що захисне покриття виконано у вигляді кожуха із діелектричного матеріалу, який закріплено на корпусі та оснащено системою охолодження.

Номер патенту: 42929

Опубліковано: 15.11.2001

Автори: Торовець Анатолій Григорович, Бурков Дмитро Валерійвич

МПК: H02K 5/00, H02K 9/00

Мітки: електрична, машина

Формула / Реферат:

Електрична машина, переважно для стиснених і динамічних умов корабельного середовища, котра містить статор з обмотками, два ротора і демпфер, яка відрізняється тим, що статор і ротори виконані у вигляді концентричних відкритих торів, при цьому перший, внутрішній, ротор розміщений всередині статора і заповнений феромагнітною рідиною, а другий, зовнішній, ротор розміщений зовні статора і зв'язаний з внутрішнім ротором через центруючі ролики,...
