Спортивно-ігровий тренажер

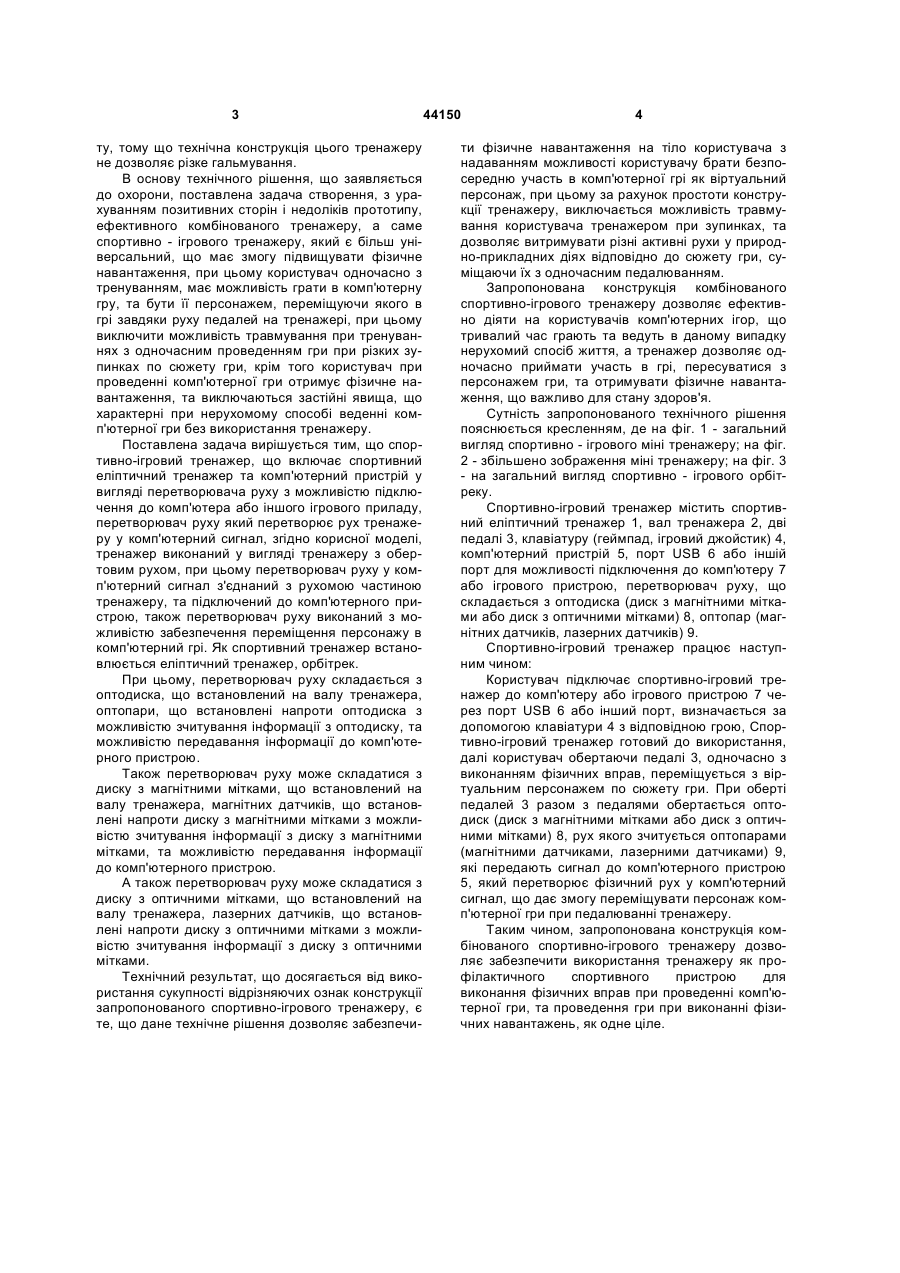

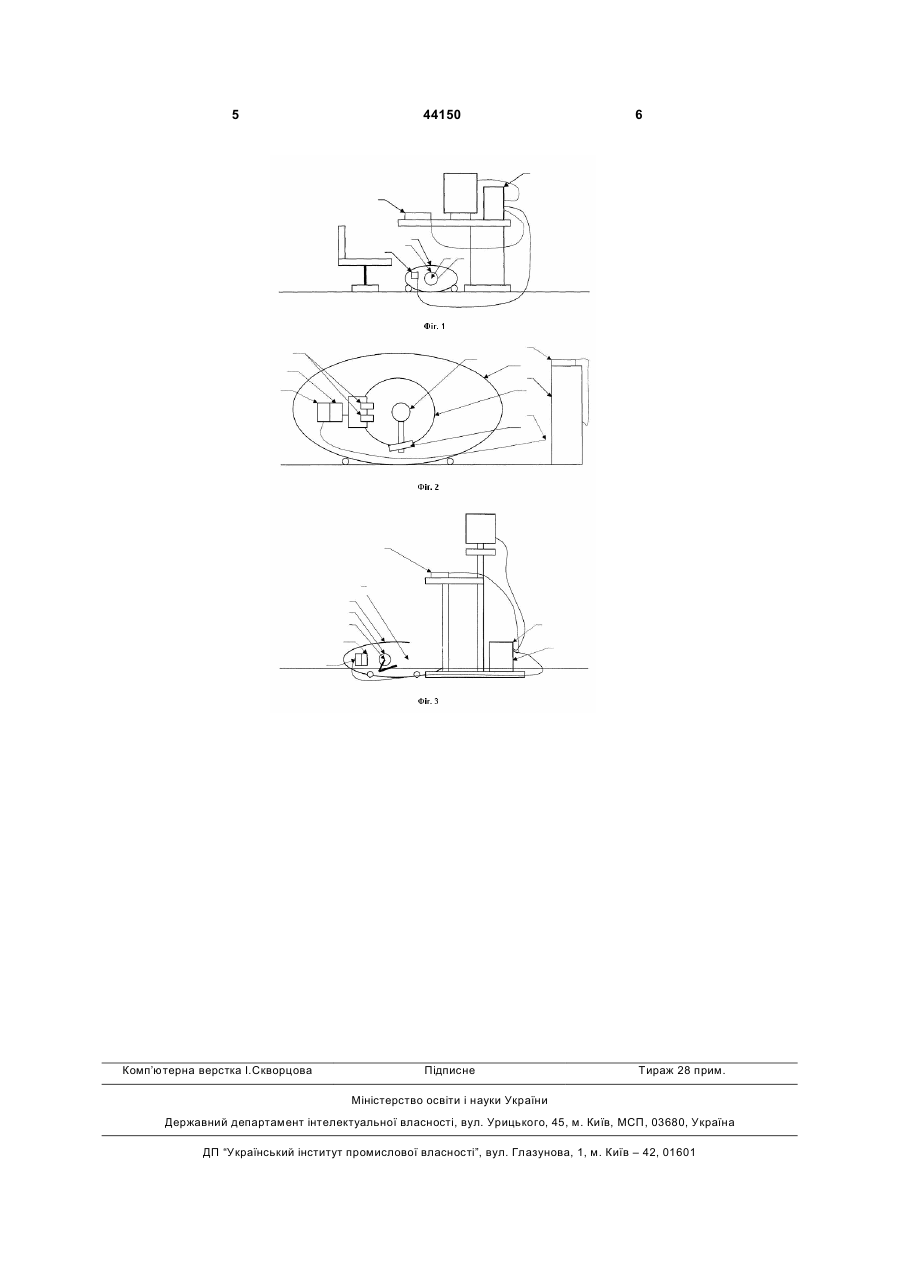

1. Спортивно-ігровий тренажер, що включає спортивний еліптичний тренажер та комп'ютерний пристрій, клавіатурний контролер, клавіатуру, порт USB з можливістю підключення до комп'ютера або іншого ігрового приладу, перетворювач руху у комп'ютерний сигнал, який відрізняється тим, що тренажер виконаний у вигляді тренажера з обертовим рухом, при цьому перетворювач руху у комп'ютерний сигнал з'єднаний з рухомою частиною тренажера та підключений до комп'ютерного пристрою, а перетворювач руху виконаний з можливістю забезпечення переміщення персонажу в комп'ютерній грі. U 2 (19) 1 3 ту, тому що технічна конструкція цього тренажеру не дозволяє різке гальмування. В основу технічного рішення, що заявляється до охорони, поставлена задача створення, з урахуванням позитивних сторін і недоліків прототипу, ефективного комбінованого тренажеру, а саме спортивно - ігрового тренажеру, який є більш універсальний, що має змогу підвищувати фізичне навантаження, при цьому користувач одночасно з тренуванням, має можливість грати в комп'ютерну гру, та бути її персонажем, переміщуючи якого в грі завдяки руху педалей на тренажері, при цьому виключити можливість травмування при тренуваннях з одночасним проведенням гри при різких зупинках по сюжету гри, крім того користувач при проведенні комп'ютерної гри отримує фізичне навантаження, та виключаються застійні явища, що характерні при нерухомому способі веденні комп'ютерної гри без використання тренажеру. Поставлена задача вирішується тим, що спортивно-ігровий тренажер, що включає спортивний еліптичний тренажер та комп'ютерний пристрій у вигляді перетворювача руху з можливістю підключення до комп'ютера або іншого ігрового приладу, перетворювач руху який перетворює рух тренажеру у комп'ютерний сигнал, згідно корисної моделі, тренажер виконаний у вигляді тренажеру з обертовим рухом, при цьому перетворювач руху у комп'ютерний сигнал з'єднаний з рухомою частиною тренажеру, та підключений до комп'ютерного пристрою, також перетворювач руху виконаний з можливістю забезпечення переміщення персонажу в комп'ютерний грі. Як спортивний тренажер встановлюється еліптичний тренажер, орбітрек. При цьому, перетворювач руху складається з оптодиска, що встановлений на валу тренажера, оптопари, що встановлені напроти оптодиска з можливістю зчитування інформації з оптодиску, та можливістю передавання інформації до комп'ютерного пристрою. Також перетворювач руху може складатися з диску з магнітними мітками, що встановлений на валу тренажера, магнітних датчиків, що встановлені напроти диску з магнітними мітками з можливістю зчитування інформації з диску з магнітними мітками, та можливістю передавання інформації до комп'ютерного пристрою. А також перетворювач руху може складатися з диску з оптичними мітками, що встановлений на валу тренажера, лазерних датчиків, що встановлені напроти диску з оптичними мітками з можливістю зчитування інформації з диску з оптичними мітками. Технічний результат, що досягається від використання сукупності відрізняючих ознак конструкції запропонованого спортивно-ігрового тренажеру, є те, що дане технічне рішення дозволяє забезпечи 44150 4 ти фізичне навантаження на тіло користувача з надаванням можливості користувачу брати безпосередню участь в комп'ютерної грі як віртуальний персонаж, при цьому за рахунок простоти конструкції тренажеру, виключається можливість травмування користувача тренажером при зупинках, та дозволяє витримувати різні активні рухи у природно-прикладних діях відповідно до сюжету гри, суміщаючи їх з одночасним педалюванням. Запропонована конструкція комбінованого спортивно-ігрового тренажеру дозволяє ефективно діяти на користувачів комп'ютерних ігор, що тривалий час грають та ведуть в даному випадку нерухомий спосіб життя, а тренажер дозволяє одночасно приймати участь в грі, пересуватися з персонажем гри, та отримувати фізичне навантаження, що важливо для стану здоров'я. Сутність запропонованого технічного рішення пояснюється кресленням, де на фіг. 1 - загальний вигляд спортивно - ігрового міні тренажеру; на фіг. 2 - збільшено зображення міні тренажеру; на фіг. 3 - на загальний вигляд спортивно - ігрового орбітреку. Спортивно-ігровий тренажер містить спортивний еліптичний тренажер 1, вал тренажера 2, дві педалі 3, клавіатуру (геймпад, ігровий джойстик) 4, комп'ютерний пристрій 5, порт USB 6 або іншій порт для можливості підключення до комп'ютеру 7 або ігрового пристрою, перетворювач руху, що складається з оптодиска (диск з магнітними мітками або диск з оптичними мітками) 8, оптопар (магнітних датчиків, лазерних датчиків) 9. Спортивно-ігровий тренажер працює наступним чином: Користувач підключає спортивно-ігровий тренажер до комп'ютеру або ігрового пристрою 7 через порт USB 6 або інший порт, визначається за допомогою клавіатури 4 з відповідною грою, Спортивно-ігровий тренажер готовий до використання, далі користувач обертаючи педалі 3, одночасно з виконанням фізичних вправ, переміщується з віртуальним персонажем по сюжету гри. При оберті педалей 3 разом з педалями обертається оптодиск (диск з магнітними мітками або диск з оптичними мітками) 8, рух якого зчитується оптопарами (магнітними датчиками, лазерними датчиками) 9, які передають сигнал до комп'ютерного пристрою 5, який перетворює фізичний рух у комп'ютерний сигнал, що дає змогу переміщувати персонаж комп'ютерної гри при педалюванні тренажеру. Таким чином, запропонована конструкція комбінованого спортивно-ігрового тренажеру дозволяє забезпечити використання тренажеру як профілактичного спортивного пристрою для виконання фізичних вправ при проведенні комп'ютерної гри, та проведення гри при виконанні фізичних навантажень, як одне ціле. 5 Комп’ютерна верстка І.Скворцова 44150 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
