Тренажер “прес-гарпет”

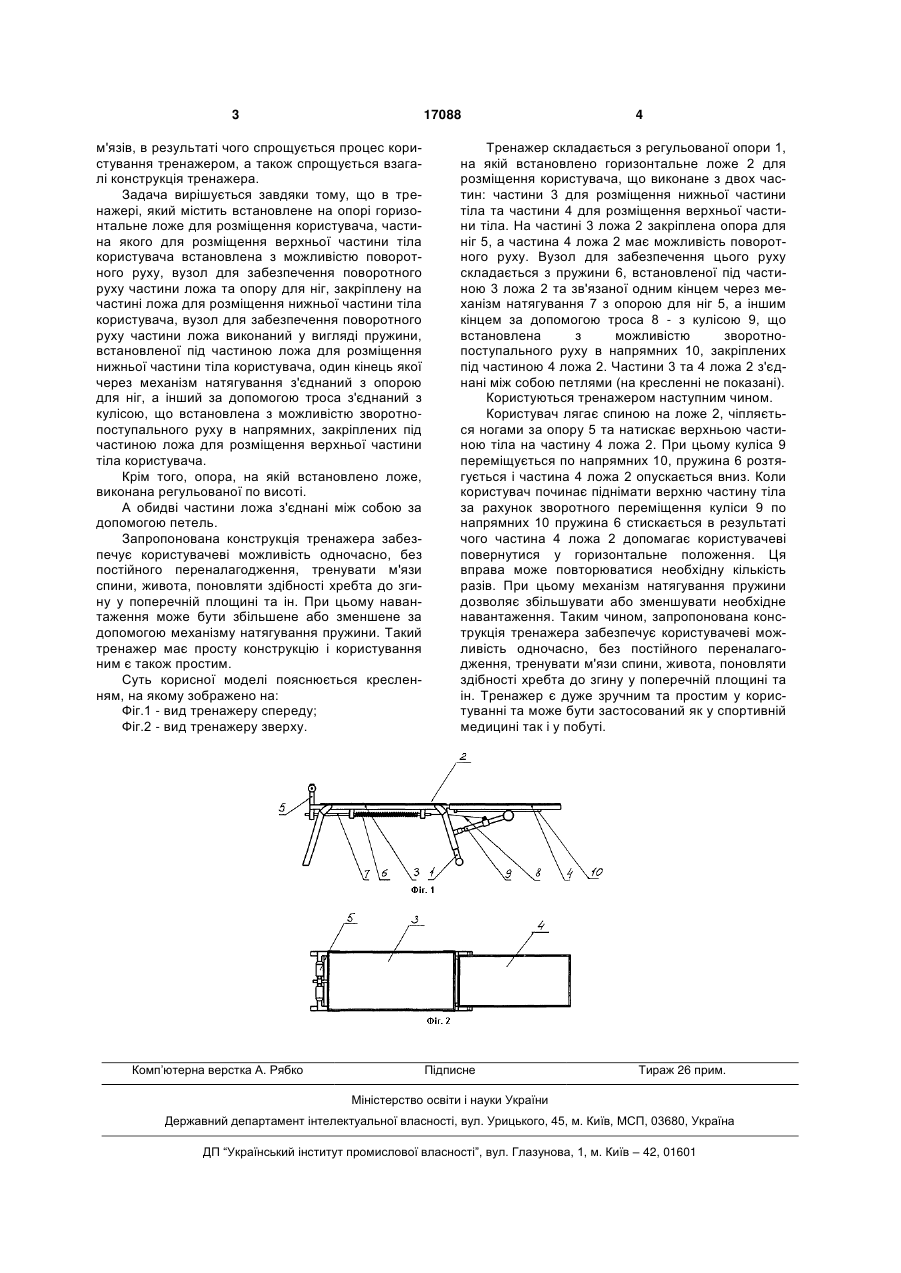

1. Тренажер, що містить встановлене на опорі горизонтальне ложе для розміщення користувача, частина якого для розміщення верхньої частини тіла користувача встановлена з можливістю поворотного руху, вузол для забезпечення поворотного руху частини ложа та опору для ніг, закріплену на частині ложа для розміщення нижньої частини тіла користувача, який відрізняється тим, що вузол для забезпечення поворотного руху частини ложа 3 17088 м'язів, в результаті чого спрощується процес користування тренажером, а також спрощується взагалі конструкція тренажера. Задача вирішується завдяки тому, що в тренажері, який містить встановлене на опорі горизонтальне ложе для розміщення користувача, частина якого для розміщення верхньої частини тіла користувача встановлена з можливістю поворотного руху, вузол для забезпечення поворотного руху частини ложа та опору для ніг, закріплену на частині ложа для розміщення нижньої частини тіла користувача, вузол для забезпечення поворотного руху частини ложа виконаний у вигляді пружини, встановленої під частиною ложа для розміщення нижньої частини тіла користувача, один кінець якої через механізм натягування з'єднаний з опорою для ніг, а інший за допомогою троса з'єднаний з кулісою, що встановлена з можливістю зворотнопоступального руху в напрямних, закріплених під частиною ложа для розміщення верхньої частини тіла користувача. Крім того, опора, на якій встановлено ложе, виконана регульованої по висоті. А обидві частини ложа з'єднані між собою за допомогою петель. Запропонована конструкція тренажера забезпечує користувачеві можливість одночасно, без постійного переналагодження, тренувати м'язи спини, живота, поновляти здібності хребта до згину у поперечній площині та ін. При цьому навантаження може бути збільшене або зменшене за допомогою механізму натягування пружини. Такий тренажер має просту конструкцію і користування ним є також простим. Суть корисної моделі пояснюється кресленням, на якому зображено на: Фіг.1 - вид тренажеру спереду; Фіг.2 - вид тренажеру зверху. Комп’ютерна верстка А. Рябко 4 Тренажер складається з регульованої опори 1, на якій встановлено горизонтальне ложе 2 для розміщення користувача, що виконане з двох частин: частини 3 для розміщення нижньої частини тіла та частини 4 для розміщення верхньої частини тіла. На частині 3 ложа 2 закріплена опора для ніг 5, а частина 4 ложа 2 має можливість поворотного руху. Вузол для забезпечення цього руху складається з пружини 6, встановленої під частиною 3 ложа 2 та зв'язаної одним кінцем через механізм натягування 7 з опорою для ніг 5, а іншим кінцем за допомогою троса 8 - з кулісою 9, що встановлена з можливістю зворотнопоступального руху в напрямних 10, закріплених під частиною 4 ложа 2. Частини 3 та 4 ложа 2 з'єднані між собою петлями (на кресленні не показані). Користуються тренажером наступним чином. Користувач лягає спиною на ложе 2, чіпляється ногами за опору 5 та натискає верхньою частиною тіла на частину 4 ложа 2. При цьому куліса 9 переміщується по напрямних 10, пружина 6 розтягується і частина 4 ложа 2 опускається вниз. Коли користувач починає піднімати верхню частину тіла за рахунок зворотного переміщення куліси 9 по напрямних 10 пружина 6 стискається в результаті чого частина 4 ложа 2 допомагає користувачеві повернутися у горизонтальне положення. Ця вправа може повторюватися необхідну кількість разів. При цьому механізм натягування пружини дозволяє збільшувати або зменшувати необхідне навантаження. Таким чином, запропонована конструкція тренажера забезпечує користувачеві можливість одночасно, без постійного переналагодження, тренувати м'язи спини, живота, поновляти здібності хребта до згину у поперечній площині та ін. Тренажер є дуже зручним та простим у користуванні та може бути застосований як у спортивній медицині так і у побуті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
