Прилад визначення і знищення постановників завад, працюючих на земній поверхні

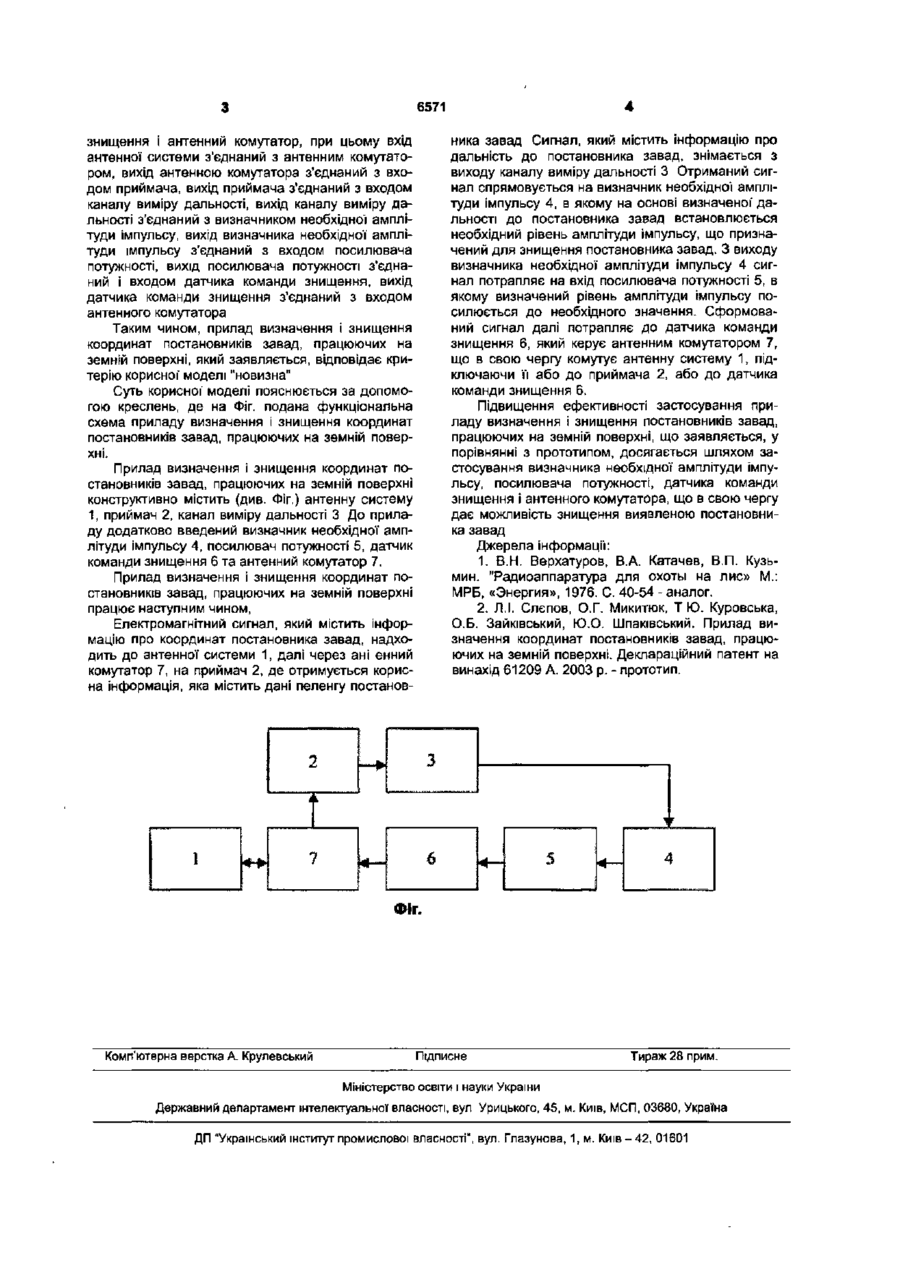

Прилад визначення і знищення постановників завад, працюючих на земній поверхні, що містить антенну систему, приймач і канал виміру дальності, при цьому антенна система з'єднана з приймачем, вихід приймача з'єднаний з каналом виміру дальності, який відрізняється тим, що до нього додатково запроваджений визначник необхідної амплітуди імпульсу, підсилювач потужності, датчик команди знищення і антенний комутатор, при цьому вхід антенної системи з'єднаний з антенним комутатором, вихід антенного комутатора з'єднаний з входом приймача, вихід приймача з'єднаний з входом каналу виміру дальності, вихід каналу виміру дальності з'єднаний з визначником необхідної амплітуди імпульсу, вихід визначника необхідної амплітуди імпульсу з'єднаний з входом підсилювача потужності, вихід підсилювача потужності з'єднаний з входом датчика команди знищення, вихід датчика команди знищення з'єднаний з входом антенного комутатора. Корисна модель відноситься до галузі радіотехніки, зокрема, до пеленгаторів для визначення напрямку з якою надходить електромагнітні хвилі, які не мають вираженого напрямку, а саме до приладів визначення місцеположення джерела випромінювання шляхом порівняння в одній системі двох координат і його знищення. Відомий прилад визначення координат постановників завад, працюючих на земній поверхні, що містить антенну систему, вхідний контур, підсилювач високої частоти, детектор, підсилювач низької частоти і динамік [1]. Найбільш близьким технічним рішенням, обраним за прототип, с прилад визначення координат постановників завад, працюючих на земній поверхні, що містить антенну систему, приймач і канал виміру дальності, при ньому антенна система з'єднана з приймачем, вихід приймача з'єднаний з каналом виміру дальності [2]. Недоліком відомого приладу, який обрано за прототип є неможливість знищення виявленого постановника завад В основу корисної моделі поставлено завдання шляхом створення електромагнітною імпульсу визначеної потужності і спрямовування його в бік постановника завад, забезпечити знищення виявленого постановника завад Суть корисної моделі в приладі визначення і знищення постановників завад, працюючих на земній поверхні, яка містить антенну систему, приймач і канал виміру дальності, при цьому антенна система з'єднана з приймачем, вихід приймача з'єднаний з каналом виміру дальності полягає в тому, цю до неї запроваджений додатково визначник необхідної амплітуди імпульсу, посилювач потужності, датчик команди знищення і антенний комутатор, при ньому вхід антенної системи з'єднаний з антенним комутатором, вихід антенного комутатора з'єднаний з входом приймача, вихід приймача з'єднаний з входом каналу виміру дальності, вихід каналу виміру дальності з'єднаний з визначником необхідної амплітуди імпульсу, вихід визначника необхідної амплітуди імпульсу з'єднаний з входом посилювача потужності, вихід посилювача потужності з'єднаний заходом датчика команди знищення-вихід датчика команди знищення з'єднаний з входом антенного комутатора. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що прилад для визначення і знищення постановників завад, працюючих на земній поверхні, який заявляється, відрізняється тим, що до нього додатково запроваджений визначник необхідної амплітуди імпульсу, посилювач потужності, датчик команди h Ю CO 6571 ника завад Сигнал, який містить інформацію про дальність до постановника завад, знімається з виходу каналу виміру дальності 3 Отриманий сигнал спрямовується на визначник необхідної амплітуди імпульсу 4, в якому на основі визначеної' дальності до постановника завад встановлюється необхідний рівень амплітуди імпульсу, що призначений для знищення постановника завад. З виходу визначника необхідної амплітуди імпульсу 4 сигнал потрапляє на вхід посилювача потужності 5, в якому визначений рівень амплітуди імпульсу посилюється до необхідного значення. Сформований сигнал далі потрапляє до датчика команди знищення 6, який керує антенним комутатором 7, що в свою чергу комутує антенну систему 1, підключаючи її або до приймача 2, або до датчика команди знищення 6. знищення і антенний комутатор, при цьому вхід антенної системи з'єднаний з антенним комутатором, вихід антенною комутатора з'єднаний з входом приймача, вихід приймача з'єднаний з входом каналу виміру дальності, вихід каналу виміру дальності з'єднаний з визначником необхідної амплітуди імпульсу, вихід визначника необхідної амплітуди імпульсу з'єднаний з входом посилювача потужності, вихід посилювача потужності з'єднаний і входом датчика команди знищення, вихід датчика команди знищення з'єднаний з входом антенного комутатора Таким чином, прилад визначення і знищення координат постановників завад, працюючих на земній поверхні, який заявляється, відповідає критерію корисної' моделі "новизна" Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. подана функціональна схема приладу визначення і знищення координат постановників завад, працюючих на земній поверхні. Прилад визначення І знищення координат постановників завад, працюючих на земній поверхні конструктивно містить (див. Фіг.) антенну систему 1, приймач 2, канал виміру дальності 3 До приладу додатково введений визначник необхідної амплітуди імпульсу 4, посилювач потужності 5, датчик команди знищення 6 та антенний комутатор 7. Прилад визначення і знищення координат постановникЕВ завад, працюючих на земній поверхні працює наступним чином, Електромагнітний сигнал, який містить інформацію про координат постановника завад, надходить до антенної системи 1, далі через ані енний комутатор 7, на приймач 2, де отримується корисна інформація, яка містить дані пеленгу постанов 2 Підвищення ефективності застосування приладу визначення і знищення постановників завад, працюючих на земній поверхні, що заявляється, у порівнянні з прототипом, досягається шляхом застосування визначника необхідної амплітуди імпульсу, посилювача потужності, датчика команди знищення І антенного комутатора, що в свою чергу дає можливість знищення виявленою постановника завад Джерела інформації: 1. В.Н. Верхатуров, В.А. Катачев, В.П. Кузьмин. "Радиоаппаратура для охоты на лис» М.: МРБ, «Энергия», 1976. С. 40-54 - аналог. 2. Л.І. Слєпов, О.Г. Микитюк, Т Ю . Куровська, О.Б. Зайківський, Ю.О. Шпаківський. Прилад визначення координат постановників завад, працюючих на земній поверхні. Деклараційний патент на винахід 61209 А. 2003 р. - прототип. 3 ш а 1 1 6 « ФІГ. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
