Автономний пристрій вимірювання відстані до імпульсного джерела випромінювання – “світло-звук”

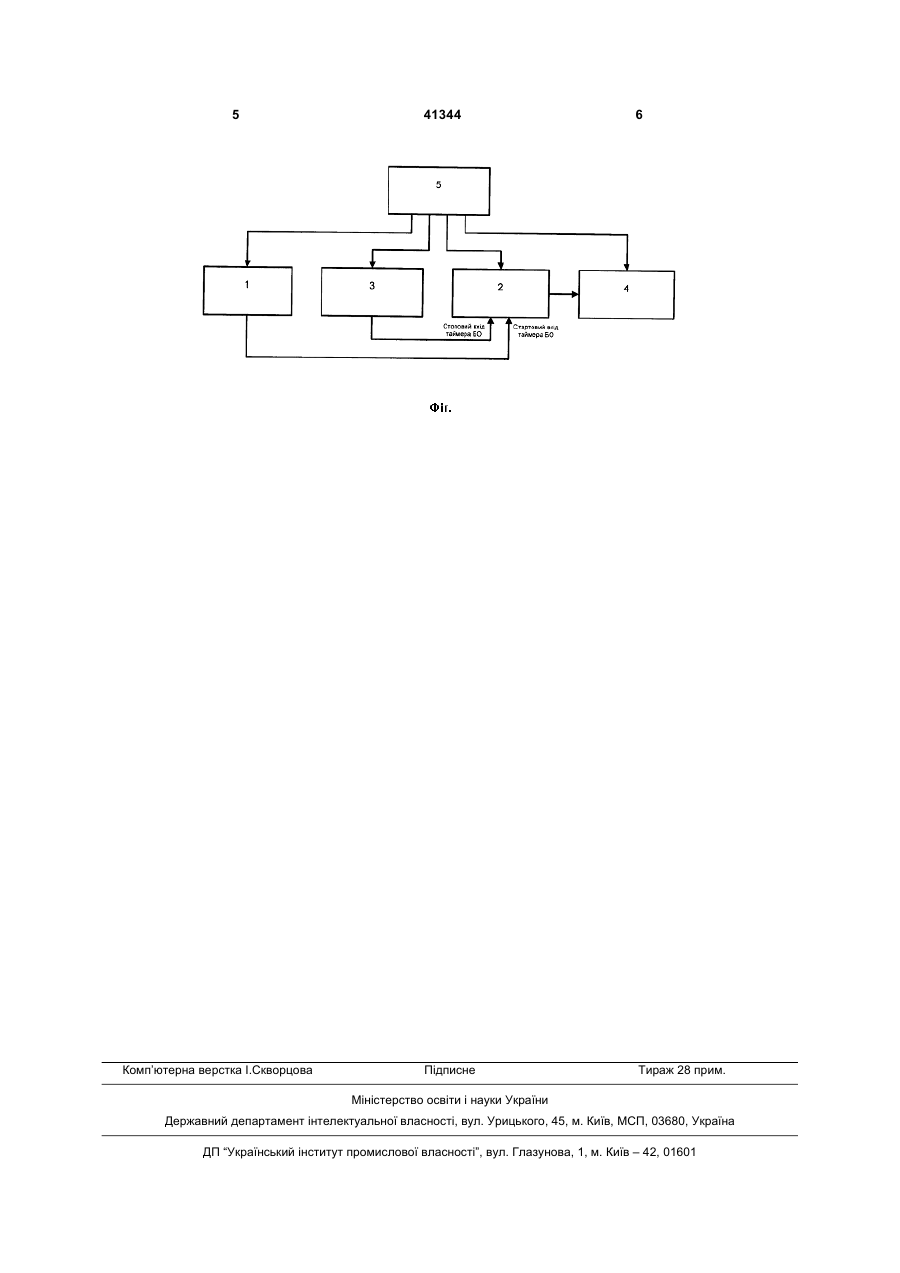

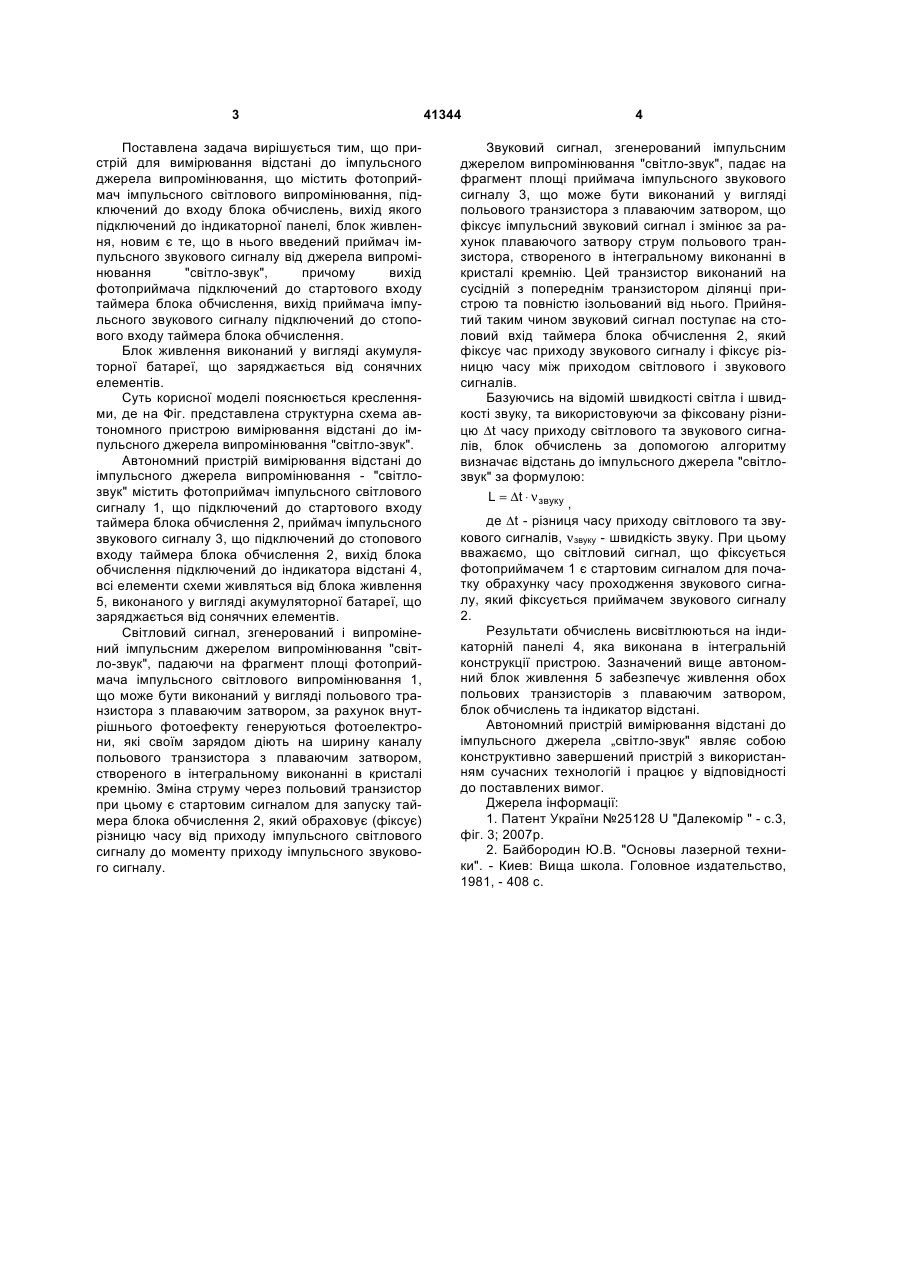

1. Пристрій для вимірювання відстані до імпульсного джерела випромінювання, що містить фотоприймач імпульсного світлового випромінювання, вихід якого підключений до входу блока 3 Поставлена задача вирішується тим, що пристрій для вимірювання відстані до імпульсного джерела випромінювання, що містить фотоприймач імпульсного світлового випромінювання, підключений до входу блока обчислень, вихід якого підключений до індикаторної панелі, блок живлення, новим є те, що в нього введений приймач імпульсного звукового сигналу від джерела випромінювання "світло-звук", причому вихід фотоприймача підключений до стартового входу таймера блока обчислення, вихід приймача імпульсного звукового сигналу підключений до стопового входу таймера блока обчислення. Блок живлення виконаний у вигляді акумуляторної батареї, що заряджається від сонячних елементів. Суть корисної моделі пояснюється кресленнями, де на Фіг. представлена структурна схема автономного пристрою вимірювання відстані до імпульсного джерела випромінювання "світло-звук". Автономний пристрій вимірювання відстані до імпульсного джерела випромінювання - "світлозвук" містить фотоприймач імпульсного світлового сигналу 1, що підключений до стартового входу таймера блока обчислення 2, приймач імпульсного звукового сигналу 3, що підключений до стопового входу таймера блока обчислення 2, вихід блока обчислення підключений до індикатора відстані 4, всі елементи схеми живляться від блока живлення 5, виконаного у вигляді акумуляторної батареї, що заряджається від сонячних елементів. Світловий сигнал, згенерований і випромінений імпульсним джерелом випромінювання "світло-звук", падаючи на фрагмент площі фотоприймача імпульсного світлового випромінювання 1, що може бути виконаний у вигляді польового транзистора з плаваючим затвором, за рахунок внутрішнього фотоефекту генеруються фотоелектрони, які своїм зарядом діють на ширину каналу польового транзистора з плаваючим затвором, створеного в інтегральному виконанні в кристалі кремнію. Зміна струму через польовий транзистор при цьому є стартовим сигналом для запуску таймера блока обчислення 2, який обраховує (фіксує) різницю часу від приходу імпульсного світлового сигналу до моменту приходу імпульсного звукового сигналу. 41344 4 Звуковий сигнал, згенерований імпульсним джерелом випромінювання "світло-звук", падає на фрагмент площі приймача імпульсного звукового сигналу 3, що може бути виконаний у вигляді польового транзистора з плаваючим затвором, що фіксує імпульсний звуковий сигнал і змінює за рахунок плаваючого затвору струм польового транзистора, створеного в інтегральному виконанні в кристалі кремнію. Цей транзистор виконаний на сусідній з попереднім транзистором ділянці пристрою та повністю ізольований від нього. Прийнятий таким чином звуковий сигнал поступає на столовий вхід таймера блока обчислення 2, який фіксує час приходу звукового сигналу і фіксує різницю часу між приходом світлового і звукового сигналів. Базуючись на відомій швидкості світла і швидкості звуку, та використовуючи за фіксовану різницю ∆t часу приходу світлового та звукового сигналів, блок обчислень за допомогою алгоритму визначає відстань до імпульсного джерела "світлозвук" за формулою: L = ∆t ⋅ ν звуку , де ∆t - різниця часу приходу світлового та звукового сигналів, νзвуку - швидкість звуку. При цьому вважаємо, що світловий сигнал, що фіксується фотоприймачем 1 є стартовим сигналом для початку обрахунку часу проходження звукового сигналу, який фіксується приймачем звукового сигналу 2. Результати обчислень висвітлюються на індикаторній панелі 4, яка виконана в інтегральній конструкції пристрою. Зазначений вище автономний блок живлення 5 забезпечує живлення обох польових транзисторів з плаваючим затвором, блок обчислень та індикатор відстані. Автономний пристрій вимірювання відстані до імпульсного джерела „світло-звук" являє собою конструктивно завершений пристрій з використанням сучасних технологій і працює у відповідності до поставлених вимог. Джерела інформації: 1. Патент України №25128 U "Далекомір " - с.3, фіг. 3; 2007р. 2. Байбородин Ю.В. "Основы лазерной техники". - Киев: Вища школа. Головное издательство, 1981, - 408 с. 5 Комп’ютерна верстка І.Скворцова 41344 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
