Пристрій для масажу

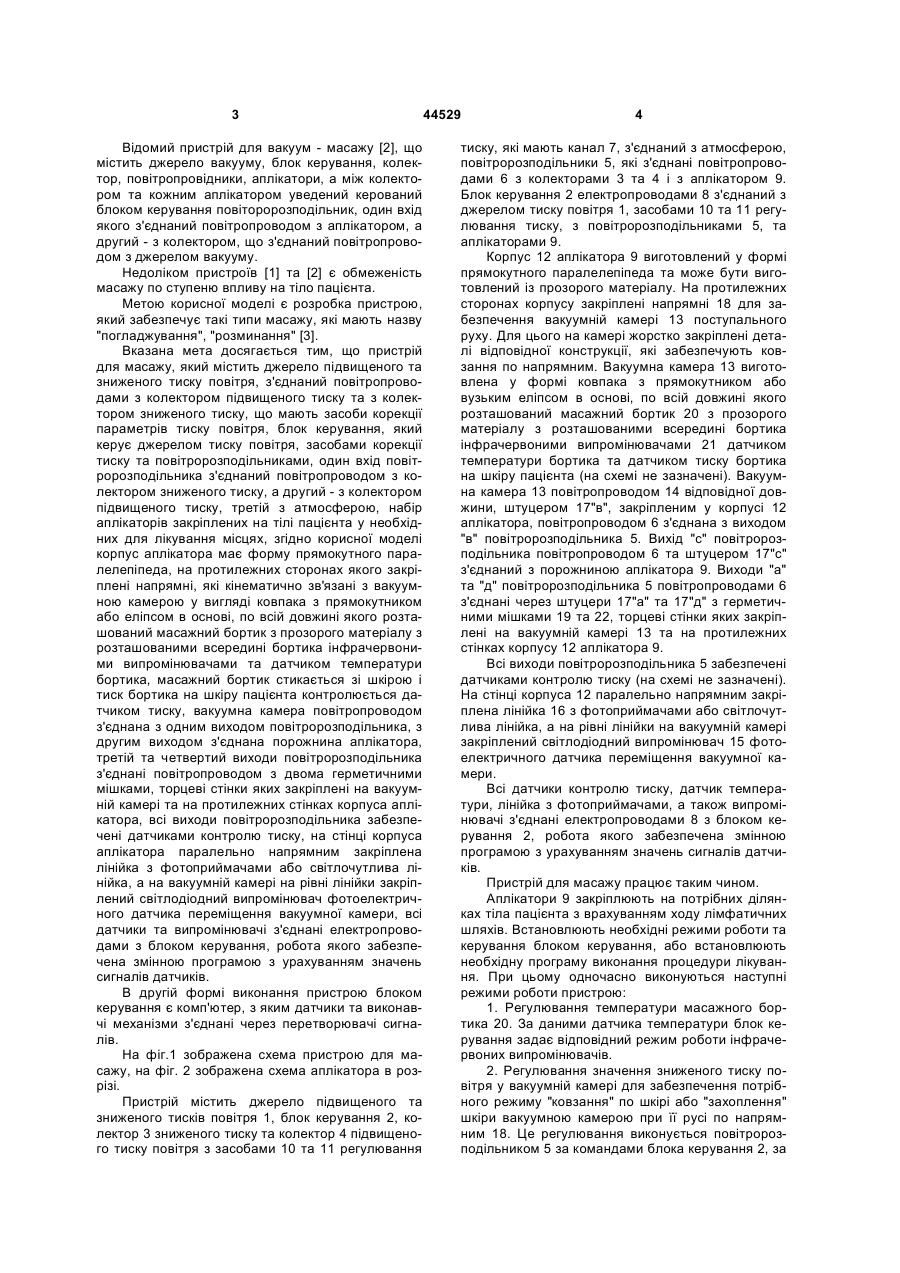

1. Пристрій для пневмомасажу, що містить джерело підвищеного та зниженого тиску повітря, з'єднане повітропроводами з колектором підвищеного тиску та з колектором зниженого тиску, що мають засоби корекції параметрів тиску повітря, блок керування, який керує джерелом тиску повітря, засобами корекції тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором зниженого тиску, а другий - з колектором підвищеного тиску, третій - з атмосферою, набір аплікаторів, закріплених на тілі пацієнта у необхідних для лікування місцях, який відрізняється тим, що корпус аплікатора має форму прямокутного паралелепіпеда, на протилежних сторонах якого закріплені напрямні, які кінематично зв'язані з вакуумною камерою у вигляді ковпака з прямокутником або еліпсом в основі, по U 2 44529 1 3 Відомий пристрій для вакуум - масажу [2], що містить джерело вакууму, блок керування, колектор, повітропровідники, аплікатори, а між колектором та кожним аплікатором уведений керований блоком керування повіторорозподільник, один вхід якого з'єднаний повітропроводом з аплікатором, а другий - з колектором, що з'єднаний повітропроводом з джерелом вакууму. Недоліком пристроїв [1] та [2] є обмеженість масажу по ступеню впливу на тіло пацієнта. Метою корисної моделі є розробка пристрою, який забезпечує такі типи масажу, які мають назву "погладжування", "розминання" [3]. Вказана мета досягається тим, що пристрій для масажу, який містить джерело підвищеного та зниженого тиску повітря, з'єднаний повітропроводами з колектором підвищеного тиску та з колектором зниженого тиску, що мають засоби корекції параметрів тиску повітря, блок керування, який керує джерелом тиску повітря, засобами корекції тиску та повітророзподільниками, один вхід повітророзподільника з'єднаний повітропроводом з колектором зниженого тиску, а другий - з колектором підвищеного тиску, третій з атмосферою, набір аплікаторів закріплених на тілі пацієнта у необхідних для лікування місцях, згідно корисної моделі корпус аплікатора має форму прямокутного паралелепіпеда, на протилежних сторонах якого закріплені напрямні, які кінематично зв'язані з вакуумною камерою у вигляді ковпака з прямокутником або еліпсом в основі, по всій довжині якого розташований масажний бортик з прозорого матеріалу з розташованими всередині бортика інфрачервоними випромінювачами та датчиком температури бортика, масажний бортик стикається зі шкірою і тиск бортика на шкіру пацієнта контролюється датчиком тиску, вакуумна камера повітропроводом з'єднана з одним виходом повітророзподільника, з другим виходом з'єднана порожнина аплікатора, третій та четвертий виходи повітророзподільника з'єднані повітропроводом з двома герметичними мішками, торцеві стінки яких закріплені на вакуумній камері та на протилежних стінках корпуса аплікатора, всі виходи повітророзподільника забезпечені датчиками контролю тиску, на стінці корпуса аплікатора паралельно напрямним закріплена лінійка з фотоприймачами або світлочутлива лінійка, а на вакуумній камері на рівні лінійки закріплений світлодіодний випромінювач фотоелектричного датчика переміщення вакуумної камери, всі датчики та випромінювачі з'єднані електропроводами з блоком керування, робота якого забезпечена змінною програмою з урахуванням значень сигналів датчиків. В другій формі виконання пристрою блоком керування є комп'ютер, з яким датчики та виконавчі механізми з'єднані через перетворювачі сигналів. На фіг.1 зображена схема пристрою для масажу, на фіг. 2 зображена схема аплікатора в розрізі. Пристрій містить джерело підвищеного та зниженого тисків повітря 1, блок керування 2, колектор 3 зниженого тиску та колектор 4 підвищеного тиску повітря з засобами 10 та 11 регулювання 44529 4 тиску, які мають канал 7, з'єднаний з атмосферою, повітророзподільники 5, які з'єднані повітропроводами 6 з колекторами 3 та 4 і з аплікатором 9. Блок керування 2 електропроводами 8 з'єднаний з джерелом тиску повітря 1, засобами 10 та 11 регулювання тиску, з повітророзподільниками 5, та аплікаторами 9. Корпус 12 аплікатора 9 виготовлений у формі прямокутного паралелепіпеда та може бути виготовлений із прозорого матеріалу. На протилежних сторонах корпусу закріплені напрямні 18 для забезпечення вакуумній камері 13 поступального руху. Для цього на камері жорстко закріплені деталі відповідної конструкції, які забезпечують ковзання по напрямним. Вакуумна камера 13 виготовлена у формі ковпака з прямокутником або вузьким еліпсом в основі, по всій довжині якого розташований масажний бортик 20 з прозорого матеріалу з розташованими всередині бортика інфрачервоними випромінювачами 21 датчиком температури бортика та датчиком тиску бортика на шкіру пацієнта (на схемі не зазначені). Вакуумна камера 13 повітропроводом 14 відповідної довжини, штуцером 17"в", закріпленим у корпусі 12 аплікатора, повітропроводом 6 з'єднана з виходом "в" повітророзподільника 5. Вихід "с" повітророзподільника повітропроводом 6 та штуцером 17"с" з'єднаний з порожниною аплікатора 9. Виходи "а" та "д" повітророзподільника 5 повітропроводами 6 з'єднані через штуцери 17"а" та 17"д" з герметичними мішками 19 та 22, торцеві стінки яких закріплені на вакуумній камері 13 та на протилежних стінках корпусу 12 аплікатора 9. Всі виходи повітророзподільника 5 забезпечені датчиками контролю тиску (на схемі не зазначені). На стінці корпуса 12 паралельно напрямним закріплена лінійка 16 з фотоприймачами або світлочутлива лінійка, а на рівні лінійки на вакуумній камері закріплений світлодіодний випромінювач 15 фотоелектричного датчика переміщення вакуумної камери. Всі датчики контролю тиску, датчик температури, лінійка з фотоприймачами, а також випромінювачі з'єднані електропроводами 8 з блоком керування 2, робота якого забезпечена змінною програмою з урахуванням значень сигналів датчиків. Пристрій для масажу працює таким чином. Аплікатори 9 закріплюють на потрібних ділянках тіла пацієнта з врахуванням ходу лімфатичних шляхів. Встановлюють необхідні режими роботи та керування блоком керування, або встановлюють необхідну програму виконання процедури лікування. При цьому одночасно виконуються наступні режими роботи пристрою: 1. Регулювання температури масажного бортика 20. За даними датчика температури блок керування задає відповідний режим роботи інфрачервоних випромінювачів. 2. Регулювання значення зниженого тиску повітря у вакуумній камері для забезпечення потрібного режиму "ковзання" по шкірі або "захоплення" шкіри вакуумною камерою при її русі по напрямним 18. Це регулювання виконується повітророзподільником 5 за командами блока керування 2, за 5 44529 даними датчика тиску на виході "в", та датчика тиску бортика на шкіру. 3. Регулювання значення підвищеного тиску повітря або зниженого в порожнині аплікатора. Це регулювання виконується повітророзподільником 5 за командами блока керування 2, який враховує програму лікування, значення сигналів датчиків тиску на виході "с" та тиск бортика на шкіру, значення датчика переміщення вакуумної камери. 4. Напрям переміщення та координата надходження вакуумної камери визначається за даними фотоелектричного датчика переміщень. Відповідно програмі лікування за командами блока керування повітророзподільник виконує регулювання тиску повітря у герметичних мішках 19 та 22 з урахуванням значень сигналів датчиків тиску на виходах "а" та "д" повітророзподільника, та датчика переміщень. Комп’ютерна верстка Д. Шеверун 6 Використання комп'ютера замість блока керування дозволяє значно розширити програму лікування, отримувати під час лікування на екрані монітора параметри режимів лікування з наступним роздрукуванням на принтері. Джерела інформації 1. Пристрій для пневмомасажу. Деклар. пат. № 52961 Україна МПК 7А61Н9/00, А6Ш7/00 15.01.2003. Бюл. № 1, 2003р. 2. Пристрій для вакуум - масажу. Деклар. пат. №9365 Україна МПК 7 А6Ш9/00 15.09.2005 Бюл. №9 2005р. 3. Грицак Е.Н. Энциклопедия массажа от А до Я. М.РИПОЛКлассик,2008.-640 с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
