Шнековий пневмомеханічний транспортер
Номер патенту: 44544
Опубліковано: 12.10.2009
Автори: Дзюра Володимир Олексійович, Гевко Роман Богданович, Романовський Роман Михайлович
Формула / Реферат
Шнековий пневмомеханічний транспортер, що складається з рами, на якій встановлено електродвигун з регулятором, корпуса транспортера з розташованим у ньому гвинтовим живильником, пневмосистеми, під'єднаної до центрального отвору, виконаного у шліцьовому валу гвинтового живильника, причому шліцьовий вал гвинтового живильника встановлений з можливістю кругового переміщення в підшипникових опорах і підтиснутий пружиною, а також зв'язаний з пневморозподільником пневмосистеми, який відрізняється тим, що вал гвинтового живильника встановлений з можливістю осьового переміщення за допомогою кулькового шліцьового з'єднання, причому спіраль гвинтового живильника виконана багатозахідною, а під бункером розміщено пневматичний клапан.
Текст

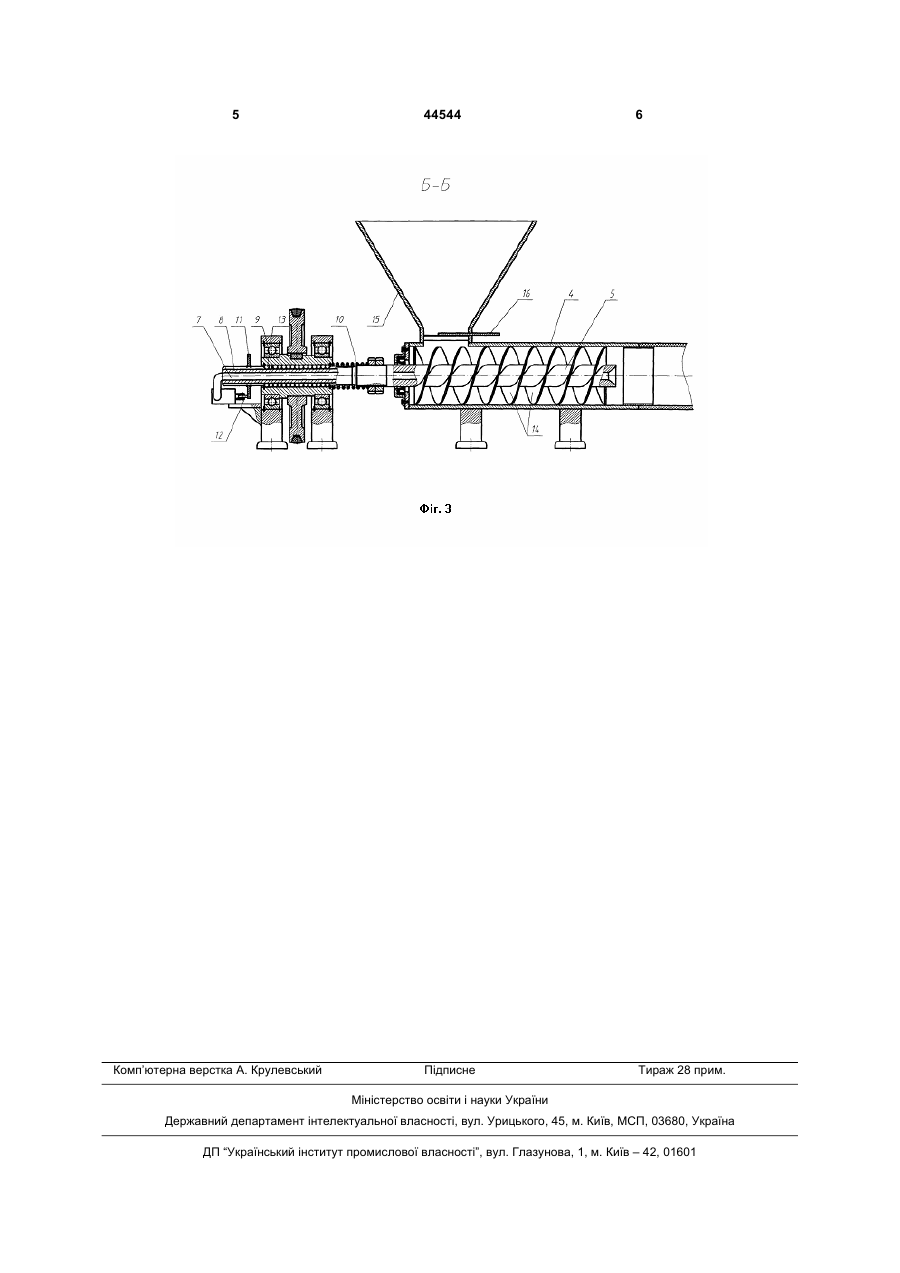

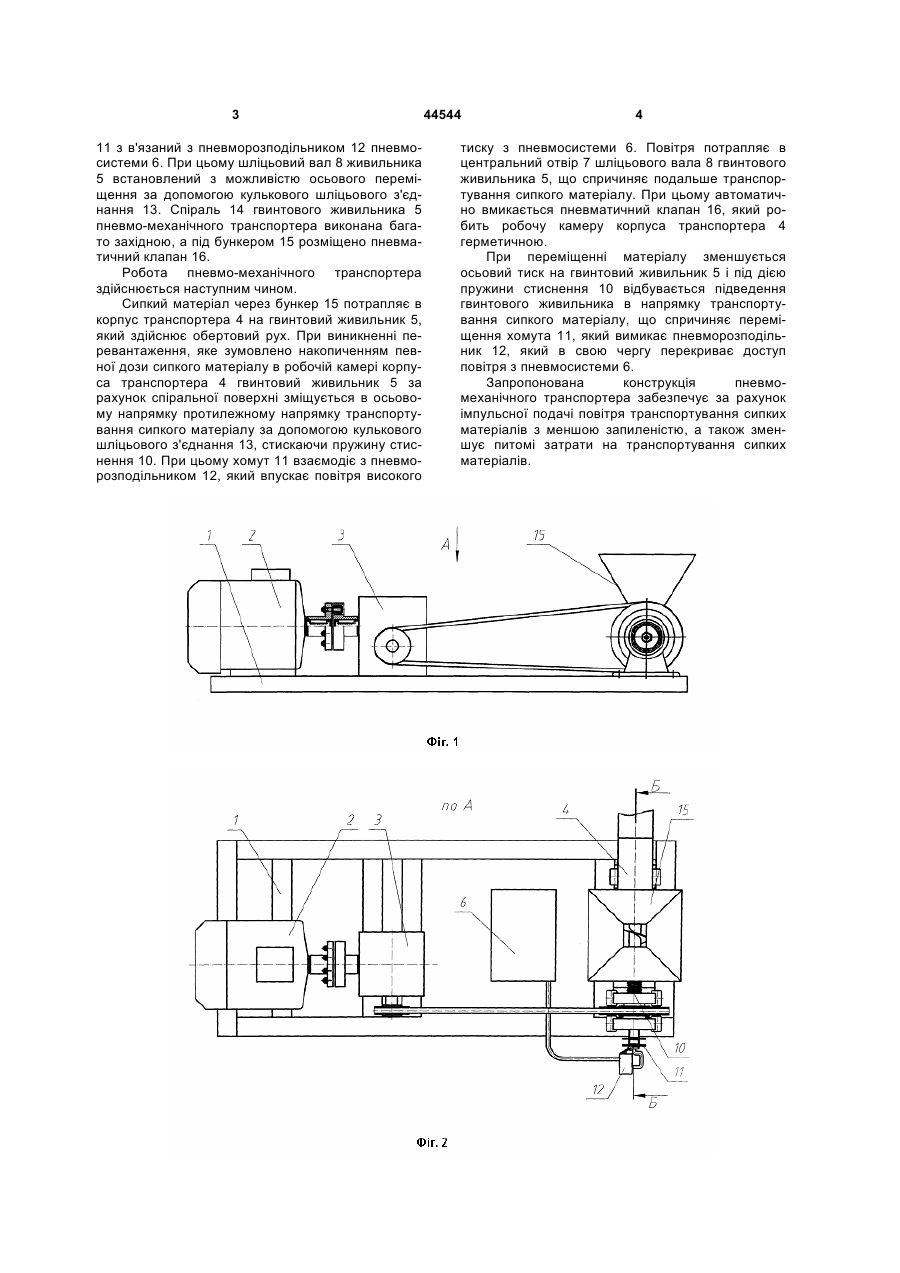

Шнековий пневмомеханічний транспортер, що складається з рами, на якій встановлено електродвигун з регулятором, корпуса транспортера з розташованим у ньому гвинтовим живильником, 3 11 з в'язаний з пневморозподільником 12 пневмосистеми 6. При цьому шліцьовий вал 8 живильника 5 встановлений з можливістю осьового переміщення за допомогою кулькового шліцьового з'єднання 13. Спіраль 14 гвинтового живильника 5 пневмо-механічного транспортера виконана багато західною, а під бункером 15 розміщено пневматичний клапан 16. Робота пневмо-механічного транспортера здійснюється наступним чином. Сипкий матеріал через бункер 15 потрапляє в корпус транспортера 4 на гвинтовий живильник 5, який здійснює обертовий рух. При виникненні перевантаження, яке зумовлено накопиченням певної дози сипкого матеріалу в робочій камері корпуса транспортера 4 гвинтовий живильник 5 за рахунок спіральної поверхні зміщується в осьовому напрямку протилежному напрямку транспортування сипкого матеріалу за допомогою кулькового шліцьового з'єднання 13, стискаючи пружину стиснення 10. При цьому хомут 11 взаємодіє з пневморозподільником 12, який впускає повітря високого 44544 4 тиску з пневмосистеми 6. Повітря потрапляє в центральний отвір 7 шліцьового вала 8 гвинтового живильника 5, що спричиняє подальше транспортування сипкого матеріалу. При цьому автоматично вмикається пневматичний клапан 16, який робить робочу камеру корпуса транспортера 4 герметичною. При переміщенні матеріалу зменшується осьовий тиск на гвинтовий живильник 5 і під дією пружини стиснення 10 відбувається підведення гвинтового живильника в напрямку транспортування сипкого матеріалу, що спричиняє переміщення хомута 11, який вимикає пневморозподільник 12, який в свою чергу перекриває доступ повітря з пневмосистеми 6. Запропонована конструкція пневмомеханічного транспортера забезпечує за рахунок імпульсної подачі повітря транспортування сипких матеріалів з меншою запиленістю, а також зменшує питомі затрати на транспортування сипких матеріалів. 5 Комп’ютерна верстка А. Крулевський 44544 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAuger pneumatic mechanical conveyer
Автори англійськоюHevko Roman Bohdanovych, Dziura Volodymyr Oleksiiovych, Romanovskyi Roman Mykhailovych
Назва патенту російськоюШнековый пневмомеханический транспортер
Автори російськоюГевко Роман Богданович, Дзюра Владимир Алексеевич, Романовский Роман Михайлович
МПК / Мітки
МПК: B65G 53/00
Мітки: транспортер, шнековий, пневмомеханічний
