Спосіб калібрування гвинтової заготовки на крок
Номер патенту: 44545
Опубліковано: 12.10.2009
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович
Формула / Реферат
Спосіб калібрування гвинтової заготовки на крок, при якому гвинтовій заготовці надають обертового руху навколо її поздовжньої осі, а калібруючому інструменту - обертового руху навколо власної осі та поступального переміщення вздовж осі гвинтової заготовки, який відрізняється тим, що гвинтову заготовку розміщують ексцентрично на величину висоти її витка всередині калібруючого інструменту, який виконують у вигляді кільцевого диску і встановлюють під кутом до осі гвинтової заготовки, рівним куту підняття витків невід-каліброваної частини гвинтової заготовки.
Текст

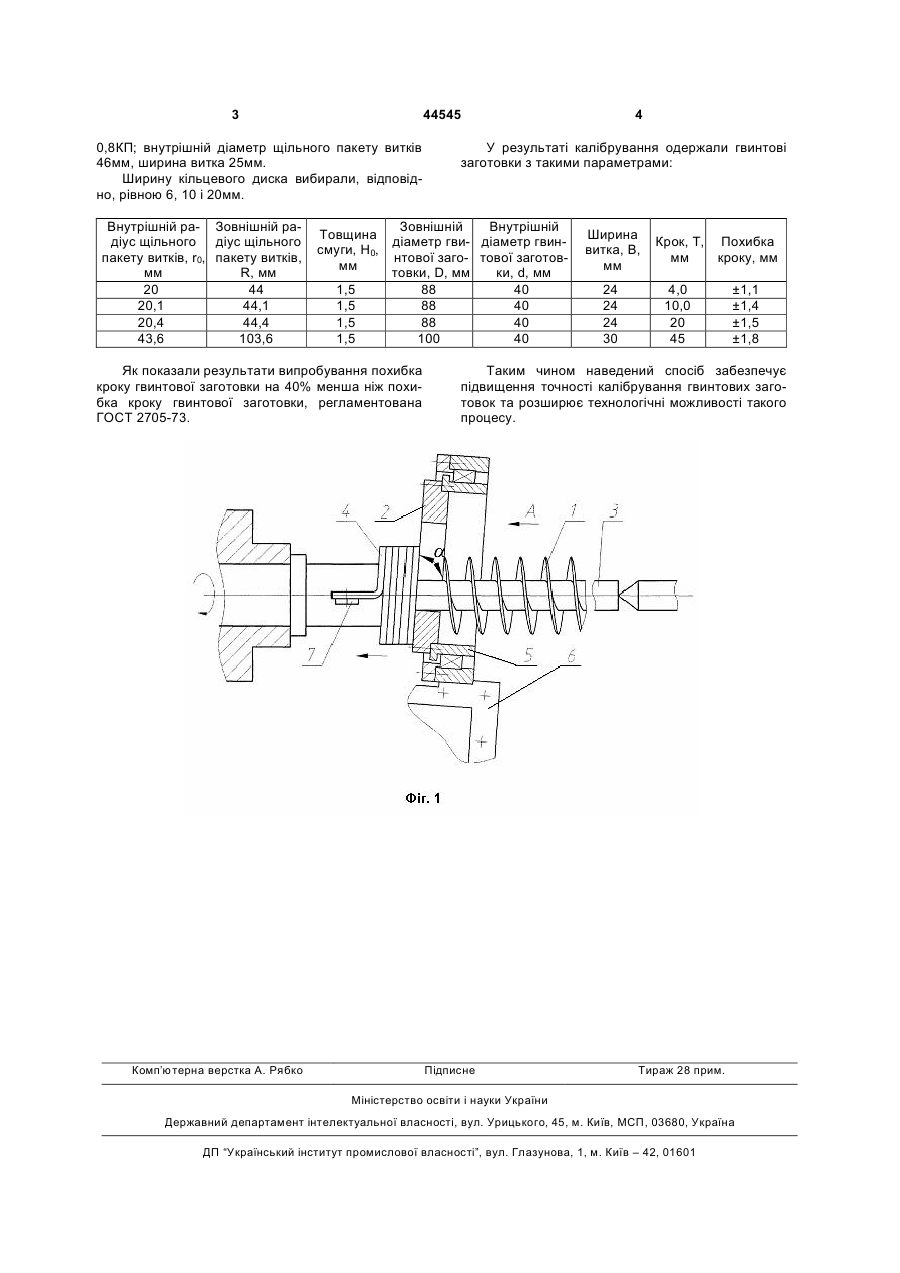

Спосіб калібрування гвинтової заготовки на крок, при якому гвинтовій заготовці надають обер 3 44545 0,8КП; внутрішній діаметр щільного пакету витків 46мм, ширина витка 25мм. Ширину кільцевого диска вибирали, відповідно, рівною 6, 10 і 20мм. Внутрішній ра- Зовнішній радіус щільного діус щільного пакету витків, r0, пакету витків, мм R, мм 20 44 20,1 44,1 20,4 44,4 43,6 103,6 Комп’ютерна верстка А. Рябко У результаті калібрування одержали гвинтові заготовки з такими параметрами: Внутрішній Зовнішній Товщина діаметр гви- діаметр гвинсмуги, Н0, нтової заго- тової заготовмм ки, d, мм товки, D, мм 1,5 88 40 1,5 88 40 1,5 88 40 1,5 100 40 Як показали результати випробування похибка кроку гвинтової заготовки на 40% менша ніж похибка кроку гвинтової заготовки, регламентована ГОСТ 2705-73. 4 Ширина витка, В, мм 24 24 24 30 Крок, Т, Похибка мм кроку, мм 4,0 10,0 20 45 ±1,1 ±1,4 ±1,5 ±1,8 Таким чином наведений спосіб забезпечує підвищення точності калібрування гвинтових заготовок та розширює технологічні можливості такого процесу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of calibration of screw billet for pitch
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ калибрования винтовой заготовки на шаг
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: гвинтової, калібрування, заготовки, спосіб, крок
Код посилання
<a href="https://ua.patents.su/2-44545-sposib-kalibruvannya-gvintovo-zagotovki-na-krok.html" target="_blank" rel="follow" title="База патентів України">Спосіб калібрування гвинтової заготовки на крок</a>
