Середньотемпературне мастило для важконавантажених вузлів тертя кочення та ковзання

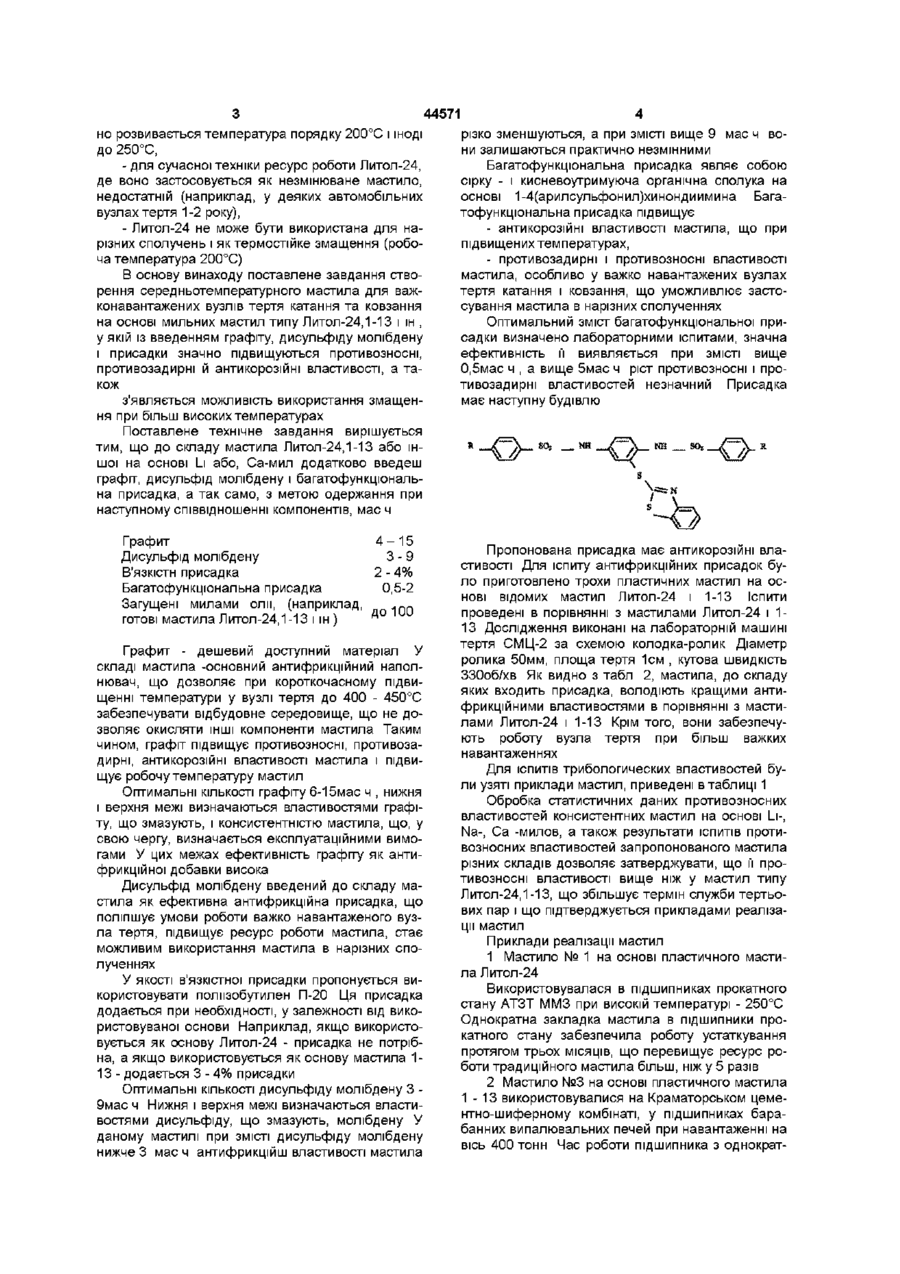

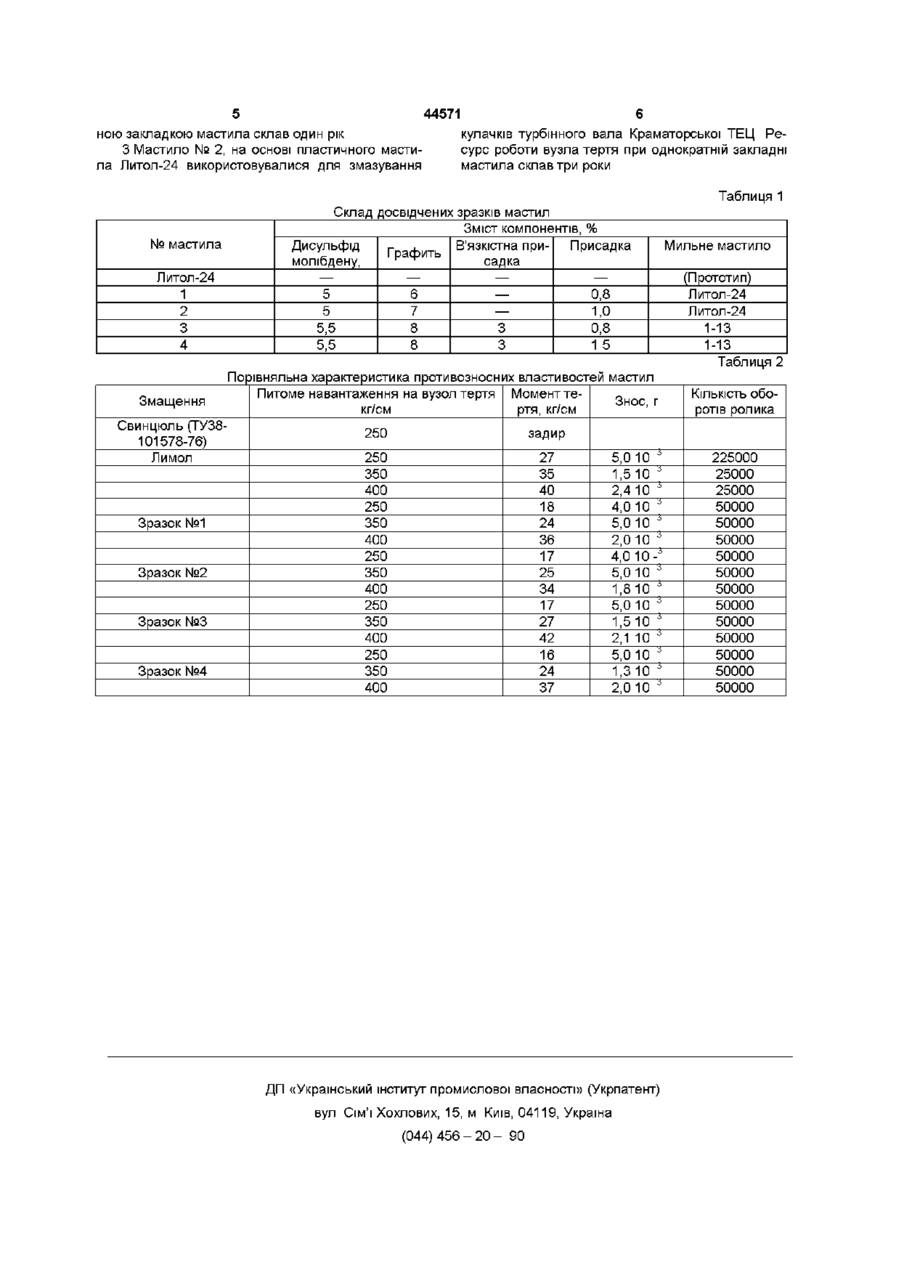

Середньотемпературне мастило для важконавантажених вузлів тертя катання та ковзання на основі загущених милами олій, що містить багатофункціональну присадку, графіт і дисульфід молібдену, яке відрізняється тим, що як багатофункціональну присадку містить 1,4-ди (Nарилсульфоніл) - 2 (тюбезтіазол) бензол, а як загущені милами олії - суміш Li-12-оксистеарату з важкими нафтовими оліями при наступному співвідношенні компонентів, мас % І_і-12-оксистеарат 8-20 Графіт 4-15 Дисульфід молібдену 3-9 В'язка присадка 2-4 Присадка багатофункціональна 0,5-2 Важкі нафтові олії до 100 Винахід відноситься до мастильних матеріалів, використовуваних у важконавантажених вузлах тертя - підшипниках катання і ковзання, у шарнірах, опорах, нарізних сполученнях, зубцюватих і інших передачах при максимальних температурах до 200 - 250°С В даний час широко використовується універсальне мастило Литол-24, що має порівняно великий ресурс роботи, і успішно заміняє натрієві і ЛІТІЄВІ мастила загального призначення Мастило має задовільні протизадирні характеристики, працює при 110-130°С и може короткочасно витримувати температуру до 200°С Однак у багатьох випадках цього недостатньо для нормальної роботи механізмів і агрегатів Мастило Литол-24, крім усього, характеризується гарними консерваційними властивостями, досить надійно захищають металеві вироби від корозії, може закладатися у вузли тертя як незмінюване мастило і є багатоцільовим мастилом По своїм трибологическим характеристиках Литол-24 відноситься до мастил для средньонавантажених вузлів тертя Литол-24 може мати різний склад, найчастіше Литол-24 готують загущенням суміші нафтенових олій ЛІТІЄВИМ милом 12-ок-систеариновой кислоти При виготуванні Литола-24 на суміші олій И-50А и веретенного АУ в мастило уводять в'язкістну присадку - поліізобутилен П-20 Мастило на суміші олій із західносибірських нафт (без добавки П-20) уступають мастилу на бакинських оліях мастила Литол-24 (ГОСТ 21150-75) Склад Загуститель - літієве мило 1213% оксистеариновой кислоти Присадки антиокисна - дифеніла0,5% мін або неозон-д 0,7% В'язкістна - поліізобутилен П-20 4% Дисперсійне середовище - суміш олій веретенного АУ і індустріального И-50А (1 3) або залишкових до100% або дистилятних олій західносибірських нафт Поряд з багатьма позитивними характеристиками мастила Литол-24, що робить и багатоцільовим, що привело до його широкого використання у вузлах тертя, багато кого його характеристики не задовольняють більш тяжким умовам експлуатації, що вимагає сучасна техніка, через обмеженість закладених у ньому характеристиках Таким чином, основними недоліками мастила Литол-24 є низькі противозносні і противозадирні властивості при високих питомих навантаженнях, тобто в важконавантажених вузлах тертя катання і ковзання застосування Литола-24 просто неможливо, - верхній температурний робочий інтервал для Литол-24 складає 110-130°С та короткочасно до 200°С, у важконавантажених вузлах тертя звичай 1 ю 44571 но розвивається температура порядку 200°С і ІНОДІ різко зменшуються, а при ЗМІСТІ вище 9 мас ч водо 250°С, ни залишаються практично незмінними - для сучасної техніки ресурс роботи Литол-24, Багатофункціональна присадка являє собою де воно застосовується як незмінюване мастило, сірку - і кисневоутримуюча органічна сполука на недостатній (наприклад, у деяких автомобільних основі 1-4(арилсульфонил)хинондиимина Багавузлах тертя 1-2 року), тофункціональна присадка підвищує - Литол-24 не може бути використана для на- антикорозійні властивості мастила, що при різних сполучень і як термостійке змащення (робопідвищених температурах, ча температура 200°С) - противозадирні і противозносні властивості мастила, особливо у важко навантажених вузлах В основу винаходу поставлене завдання ствотертя катання і ковзання, що уможливлює засторення середньотемпературного мастила для важсування мастила в нарізних сполученнях конавантажених вузлів тертя катання та ковзання на основі мильних мастил типу Литол-24,1-13 і ін , Оптимальний зміст багатофункціональної приу якій із введенням графіту, дисульфіду молібдену садки визначено лабораторними іспитами, значна і присадки значно підвищуються противозносні, ефективність її виявляється при ЗМІСТІ вище противозадирні й антикорозійні властивості, а та0,5мас ч , а вище 5мас ч ріст противозносні і прокож тивозадирні властивостей незначний Присадка має наступну будівлю з'являється можливість використання змащення при більш високих температурах Поставлене технічне завдання вирішується тим, що до складу мастилаЛитол-24,1-13 або іншої на основі Li або, Са-мил додатково введеш графіт, дисульфід молібдену і багатофункціональна присадка, а так само, з метою одержання при наступному співвідношенні компонентів, мас ч Графит 4-15 Дисульфід молібдену 3-9 В'язкістн присадка 2 - 4% Багатофункціональна присадка 0,5-2 Загущені милами олії, (наприклад, до 100 готові мастила Литол-24,1-13 і ш ) Графит - дешевий доступний матеріал У складі мастила -основний антифрикційний наполнювач, що дозволяє при короткочасному підвищенні температури у вузлі тертя до 400 - 450°С забезпечувати відбудовне середовище, що не дозволяє окисляти ІНШІ компоненти мастила Таким чином, графіт підвищує противозносні, противозадирні, антикорозійні властивості мастила і підвищує робочу температуру мастил Оптимальні КІЛЬКОСТІ графіту 6-15мас ч , нижня і верхня межі визначаються властивостями графіту, що змазують, і консистентністю мастила, що, у свою чергу, визначається експлуатаційними вимогами У цих межах ефективність графіту як антифрикційної добавки висока Дисульфід молібдену введений до складу мастила як ефективна антифрикційна присадка, що поліпшує умови роботи важко навантаженого вузла тертя, підвищує ресурс роботи мастила, стає можливим використання мастила в нарізних сполученнях У якості в'язкістної присадки пропонується використовувати поліізобутилен П-20 Ця присадка додається при необхідності, у залежності від використовуваної основи Наприклад, якщо використовується як основу Литол-24 - присадка не потрібна, а якщо використовується як основу мастила 113 - додається 3 - 4% присадки Оптимальні КІЛЬКОСТІ дисульфіду молібдену 3 9мас ч Нижня і верхня межі визначаються властивостями дисульфіду, що змазують, молібдену У даному мастилі при ЗМІСТІ дисульфіду молібдену нижче 3 мас ч антифрикційш властивості мастила Пропонована присадка має антикорозійні властивості Для іспиту антифрикційних присадок було приготовлено трохи пластичних мастил на основі відомих мастил Литол-24 і 1-13 Іспити проведені в порівнянні з мастилами Литол-24 і 113 Дослідження виконані на лабораторній машині тертя СМЦ-2 за схемою колодка-ролик Діаметр ролика 50мм, площа тертя 1см , кутова швидкість 330об/хв Як видно з табл 2, мастила, до складу яких входить присадка, володіють кращими антифрикційними властивостями в порівнянні з мастилами Литол-24 і 1-13 Крім того, вони забезпечують роботу вузла тертя при більш важких навантаженнях Для ІСПИТІВ трибологических властивостей були узяті приклади мастил, приведені в таблиці 1 Обробка статистичних даних противозносних властивостей консистентних мастил на основі L-, Na-, Ca -милов, а також результати ІСПИТІВ противозносних властивостей запропонованого мастила різних складів дозволяє затверджувати, що її противозносні властивості вище ніж у мастил типу Литол-24,1-13, що збільшує термін служби тертьових пар і що підтверджується прикладами реалізації мастил Приклади реалізації мастил 1 Мастило № 1 на основі пластичного мастила Литол-24 Використовувалася в підшипниках прокатного стану АТЗТ ММЗ при високій температурі - 250°С Однократна закладка мастила в підшипники прокатного стану забезпечила роботу устаткування протягом трьох МІСЯЦІВ, що перевищує ресурс роботи традиційного мастила більш, ніж у 5 разів 2 Мастило №3 на основі пластичного мастила 1-13 використовувалися на Краматорськом цементно-шиферному комбінаті, у підшипниках барабанних випалювальних печей при навантаженні на вісь 400 тонн Час роботи підшипника з однократ 44571 ною закладкою мастила склав один рік З Мастило № 2, на основі пластичного мастила Литол-24 використовувалися для змазування 6 кулачків турбінного вала Краматорської ТЕЦ Ресурс роботи вузла тертя при однократній закладні мастила склав три роки Таблиця 1 № мастила Литол-24 1 2 3 4 Змащення Свинцюль (ТУ38101578-76) Л и мол Зразок №1 Зразок №2 Зразок №3 Зразок №4 Склад досвідчених зразків мастил Зміст компонентів, % Дисульфід В'язкістна приПрисадка Графить молібдену, садка — — — — — 5 6 0,8 — 5 7 1,0 5,5 8 3 0,8 5,5 8 3 15 Порівняльна характеристика противозносних властивостей мастил Питоме навантаження на вузол тертя Момент теЗнос, г кг/см ртя, кг/см 250 27 35 40 18 24 36 17 25 34 17 27 42 16 24 37 (Прототип) Литол-24 Литол-24 1-13 1-13 Таблиця 2 КІЛЬКІСТЬ обо ротів ролика задир 250 350 400 250 350 400 250 350 400 250 350 400 250 350 400 Мильне мастило 5,0 10 * 1,510 * 2,4 10 * 4,0 10 * 5,0 10 * 2,0 10 * 4,0 10-' 5,0 10 * 1,810 * 5,0 10 * 1,510 * 2,1 10 * 5,0 10 * 1,310 * 2,0 10 * ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 225000 25000 25000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000 50000
