Матеріал для термопар

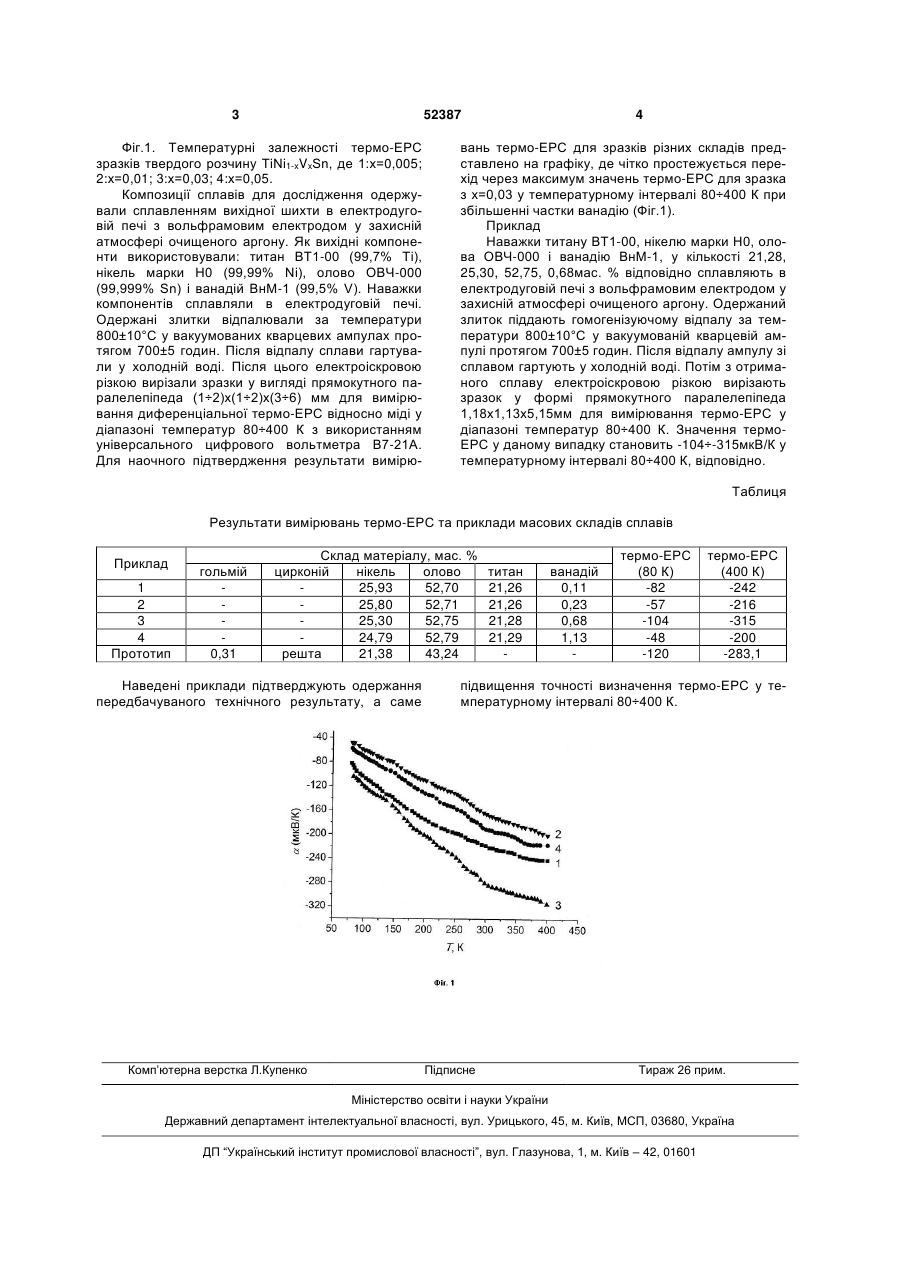

Матеріал для термопар, що містить нікель і олово, який відрізняється тим, що додатково вводять титан та ванадій за такого співвідношення компонентів (мас. %): нікель 25,42÷25,17 олово 52,74÷52,76 ванадій 0,57÷0,79 титан решта. (19) (21) u201001886 (22) 22.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) РОМАКА ВІТАЛІЙ ВОЛОДИМИРОВИЧ, СТАДНИК ЮРІЙ ВОЛОДИМИРОВИЧ, ГОРИНЬ АНДРІЙ МАРКІЯНОВИЧ, РОМАКА ЛЮБОВ ПЕТРІВНА (73) ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 52387 Фіг.1. Температурні залежності термо-ЕРС зразків твердого розчину TiNi1-xVxSn, де 1:х=0,005; 2:х=0,01; 3:х=0,03; 4:х=0,05. Композиції сплавів для дослідження одержували сплавленням вихідної шихти в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Як вихідні компоненти використовували: титан ВТ1-00 (99,7% Ті), нікель марки Н0 (99,99% Ni), олово ОВЧ-000 (99,999% Sn) і ванадій ВнМ-1 (99,5% V). Наважки компонентів сплавляли в електродуговій печі. Одержані злитки відпалювали за температури 800±10°С у вакуумованих кварцевих ампулах протягом 700±5 годин. Після відпалу сплави гартували у холодній воді. Після цього електроіскровою різкою вирізали зразки у вигляді прямокутного паралелепіпеда (1÷2)х(1÷2)х(3÷6) мм для вимірювання диференціальної термо-ЕРС відносно міді у діапазоні температур 80÷400 К з використанням універсального цифрового вольтметра В7-21А. Для наочного підтвердження результати вимірю 4 вань термо-ЕРС для зразків різних складів представлено на графіку, де чітко простежується перехід через максимум значень термо-ЕРС для зразка з х=0,03 у температурному інтервалі 80÷400 К при збільшенні частки ванадію (Фіг.1). Приклад Наважки титану ВТ1-00, нікелю марки Н0, олова ОВЧ-000 і ванадію ВнМ-1, у кількості 21,28, 25,30, 52,75, 0,68мас. % відповідно сплавляють в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Одержаний злиток піддають гомогенізуючому відпалу за температури 800±10°С у вакуумованій кварцевій ампулі протягом 700±5 годин. Після відпалу ампулу зі сплавом гартують у холодній воді. Потім з отриманого сплаву електроіскровою різкою вирізають зразок у формі прямокутного паралелепіпеда 1,18x1,13x5,15мм для вимірювання термо-ЕРС у діапазоні температур 80÷400 К. Значення термоЕРС у даному випадку становить -104÷-315мкВ/К у температурному інтервалі 80÷400 К, відповідно. Таблиця Результати вимірювань термо-ЕРС та приклади масових складів сплавів Приклад 1 2 3 4 Прототип гольмій 0,31 Склад матеріалу, мас. % цирконій нікель олово 25,93 52,70 25,80 52,71 25,30 52,75 24,79 52,79 решта 21,38 43,24 Наведені приклади підтверджують одержання передбачуваного технічного результату, а саме Комп’ютерна верстка Л.Купенко титан 21,26 21,26 21,28 21,29 ванадій 0,11 0,23 0,68 1,13 термо-ЕРС (80 К) -82 -57 -104 -48 -120 термо-ЕРС (400 К) -242 -216 -315 -200 -283,1 підвищення точності визначення термо-ЕРС у температурному інтервалі 80÷400 К. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
