Спосіб захисту від несанкціонованого прослуховування та маскувальник мови для його здійснення

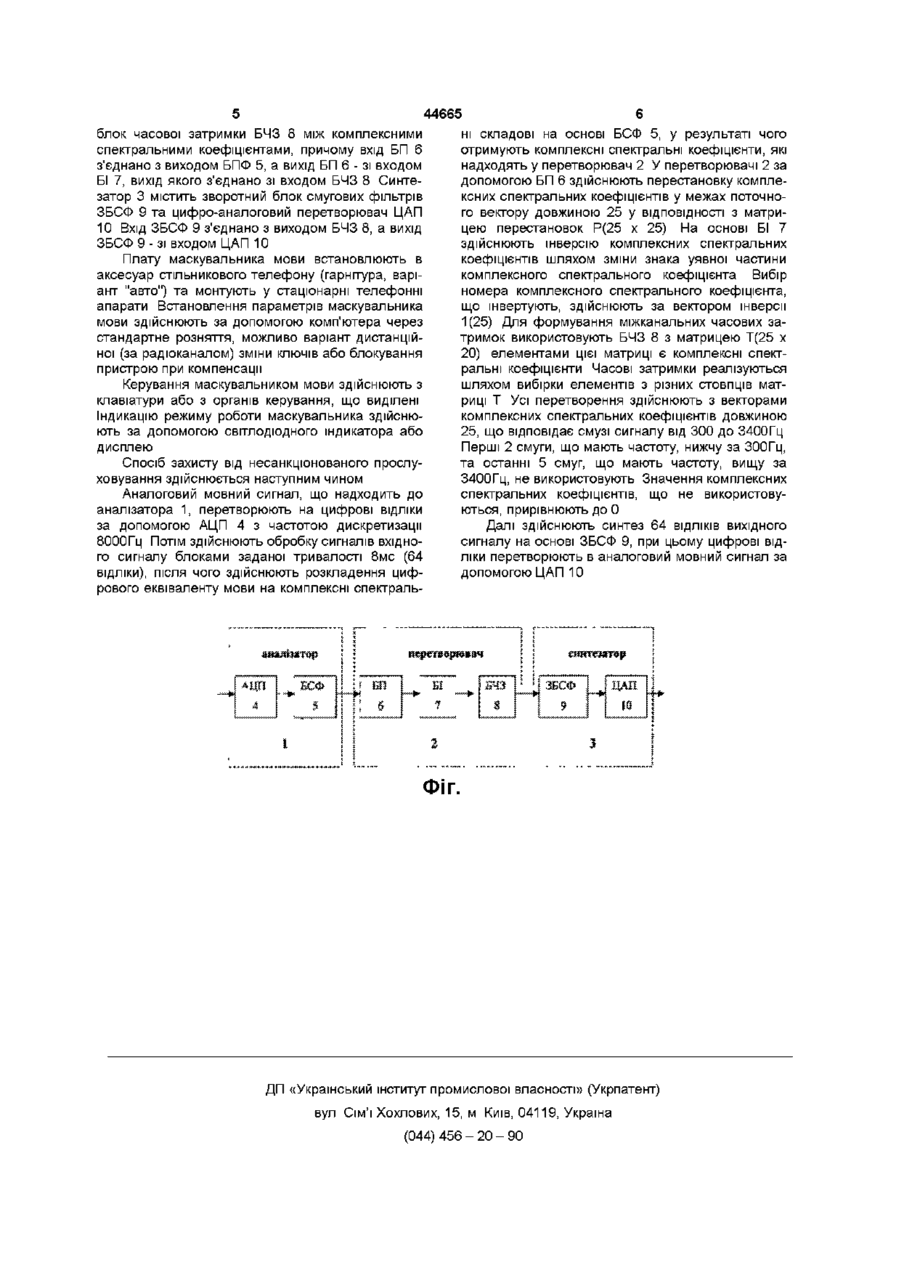

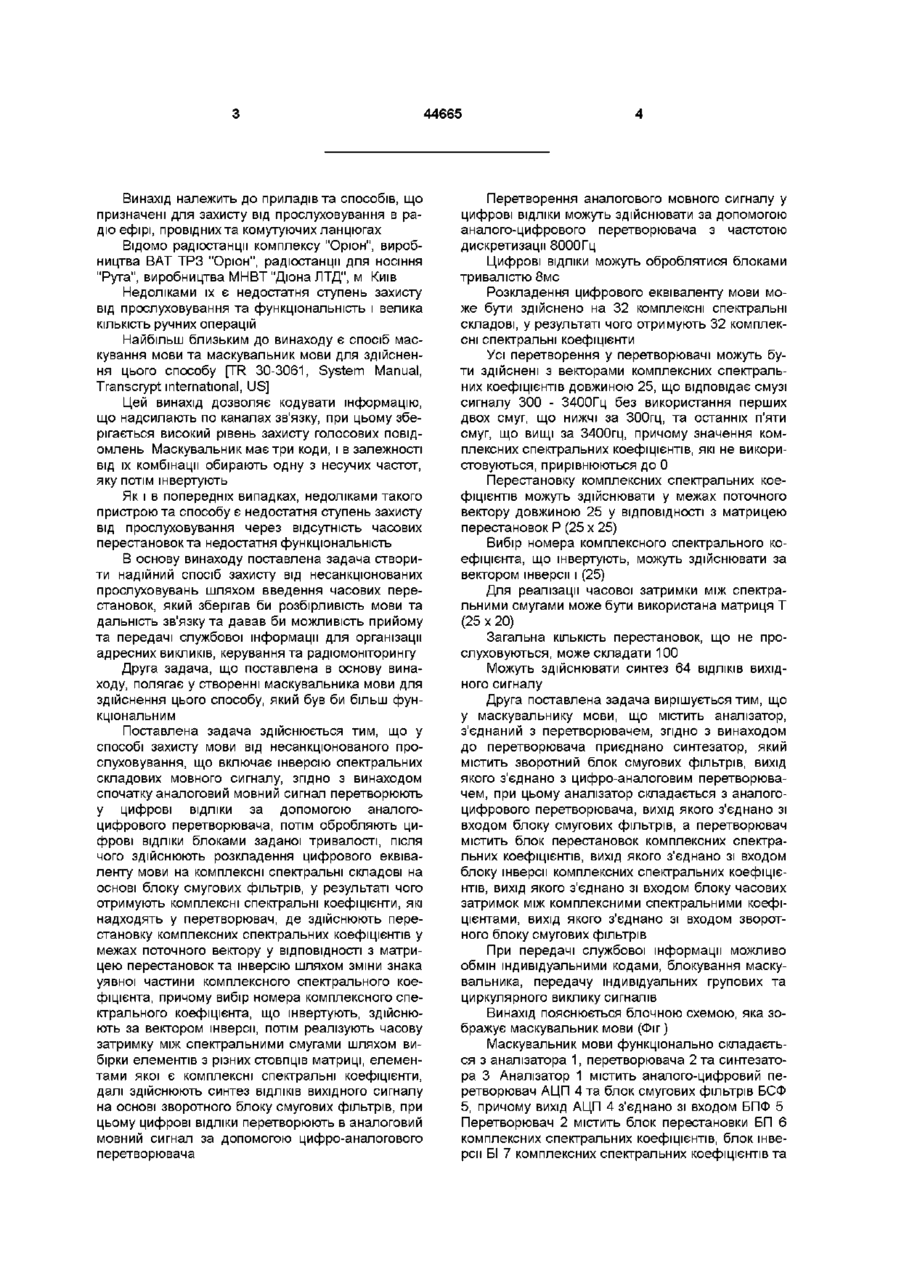

1 Спосіб захисту мови від несанкціонованого прослуховування, що включає інверсію спектральних складових мовного сигналу, який відрізняється тим, що спочатку аналоговий мовний сигнал перетворюють у цифрові ВІДЛІКИ за допомогою аналого-цифрового перетворювача, потім обробляють цифрові ВІДЛІКИ блоками заданої тривалості, після чого здійснюють розкладення цифрового еквівалента мови на комплексні спектральні складові на основі блока смугових фільтрів, у результаті чого отримують комплексні спектральні коефіцієнти, які надходять у перетворювач, де здійснюють перестановку комплексних спектральних коефіцієнтів у межах поточного вектора у ВІДПОВІДНОСТІ з матрицею перестановок та інверсію шляхом зміни знака уявної частини комплексного спектрального коефіцієнта, причому вибір номера комплексного спектрального коефіцієнта, що інвертують, здійснюють за вектором інверсії, потім реалізують часову затримку між спектральними смугами шляхом вибірки елементів з різних стовпців матриці, елементами якої є комплексні спектральні коефіцієнти, далі здійснюють синтез ВІДЛІКІВ ВИХІДНОГО сигналу на основі зворотного блока смугових фільтрів, при цьому цифрові ВІДЛІКИ перетворюють в аналоговий мовний сигнал за допомогою цифро-аналогового перетворювача 2 Спосіб за п 1, який відрізняється тим, що перетворення аналогового мовного сигналу у цифрові ВІДЛІКИ здійснюють за допомогою аналогоцифрового перетворювача з частотою дискретизації 8000Гц 3 Спосіб за п 1, який відрізняється тим, що цифрові ВІДЛІКИ обробляють блоками заданої тривалості 8мс, що становить 64 ВІДЛІКИ 4 Спосіб по п 1, який відрізняється тим, що роз кладення цифрового еквівалента мови здійснюють на 32 комплексні спектральні складові, у результаті чого отримують 32 комплексні спектральні коефіцієнти 5 Спосіб по п 4, який відрізняється тим, що усі перетворення у перетворювачі здійснюють з векторами комплексних спектральних коефіцієнтів довжиною 25, що відповідає смузі сигналу 3003400Гц, не використовуючи перші 2 смуги, що нижчі за 300Гц, та останні 5 смуг, що вищі за 3400Гц, причому значення комплексних спектральних коефіцієнтів, які не використовуються, прирівнюються до 0 6 Спосіб по п 1, який відрізняється тим, що перестановку комплексних спектральних коефіцієнтів здійснюють у межах поточного вектора довжиною 25 у ВІДПОВІДНОСТІ з матрицею перестановок Р (25x25) 7 Спосіб по п 1, який відрізняється тим, що вибір номера комплексного спектрального коефіцієнта, що інвертують, здійснюють за вектором інверсії і (25) 8 Спосіб по п 1, який відрізняється тим, що для реалізації часової затримки між спектральними смугами використовують матрицю Т (25x20) 9 Спосіб по п 1, який відрізняється тим, що загальна КІЛЬКІСТЬ перестановок, що не прослуховуються, складає 100 10 Спосіб по п 1, який відрізняється тим, що здійснюють синтез 64 ВІДЛІКІВ вихідного сигналу 11 Маскувальник мови, що містить аналізатор, з'єднаний з перетворювачем, який відрізняється тим, що до перетворювача приєднано синтезатор, який містить зворотний блок смугових фільтрів, вихід якого з'єднано з цифро-аналоговим перетворювачем, при цьому аналізатор складається з аналого-цифрового перетворювача, вихід якого з'єднано зі входом блока смугових фільтрів, а перетворювач містить блок перестановок комплексних спектральних коефіцієнтів, вихід якого з'єднано зі входом блока інверсії комплексних спектральних коефіцієнтів, вихід якого з'єднано зі входом блока часових затримок між комплексними спектральними коефіцієнтами, вихід якого з'єднано зі входом зворотного блока смугових фільтрів ю (О (О 44665 Винахід належить до приладів та способів, що призначені для захисту від прослуховування в радіо ефірі, провідних та комутуючих ланцюгах Відомо радіостанції комплексу "Оріон", виробництва ВАТ ТРЗ "Оріон", радіостанції для носіння "Рута", виробництва МНВТ "Дюна ЛТД", м Київ Недоліками їх є недостатня ступень захисту від прослуховування та функціональність і велика КІЛЬКІСТЬ ручних операцій Найбільш близьким до винаходу є спосіб маскування мови та маскувальник мови для здійснення цього способу [TR 30-3061, System Manual, Transcrypt international, US] Цей винахід дозволяє кодувати інформацію, що надсилають по каналах зв'язку, при цьому зберігається високий рівень захисту голосових повідомлень Маскувальник має три коди, і в залежності від їх комбінації обирають одну з несучих частот, яку потім інвертують Як і в попередніх випадках, недоліками такого пристрою та способу є недостатня ступень захисту від прослуховування через відсутність часових перестановок та недостатня функціональність В основу винаходу поставлена задача створити надійний спосіб захисту від несанкціонованих прослуховувань шляхом введення часових перестановок, який зберігав би розбірливість мови та дальність зв'язку та давав би можливість прийому та передачі службової інформації для організації адресних викликів, керування та радюмоніторингу Друга задача, що поставлена в основу винаходу, полягає у створенні маскувальника мови для здійснення цього способу, який був би більш функціональним Поставлена задача здійснюється тим, що у способі захисту мови від несанкціонованого прослуховування, що включає інверсію спектральних складових мовного сигналу, згідно з винаходом спочатку аналоговий мовний сигнал перетворюють у цифрові ВІДЛІКИ за допомогою аналогоцифрового перетворювача, потім обробляють цифрові ВІДЛІКИ блоками заданої тривалості, після чого здійснюють розкладення цифрового еквіваленту мови на комплексні спектральні складові на основі блоку смугових фільтрів, у результаті чого отримують комплексні спектральні коефіцієнти, які надходять у перетворювач, де здійснюють перестановку комплексних спектральних коефіцієнтів у межах поточного вектору у ВІДПОВІДНОСТІ З матрицею перестановок та інверсію шляхом зміни знака уявної частини комплексного спектрального коефіцієнта, причому вибір номера комплексного спектрального коефіцієнта, що інвертують, здійснюють за вектором інверсії, потім реалізують часову затримку між спектральними смугами шляхом вибірки елементів з різних стовпців матриці, елементами якої є комплексні спектральні коефіцієнти, далі здійснюють синтез ВІДЛІКІВ ВИХІДНОГО сигналу на основі зворотного блоку смугових фільтрів, при цьому цифрові ВІДЛІКИ перетворюють в аналоговий мовний сигнал за допомогою цифро-аналогового перетворювача Перетворення аналогового мовного сигналу у цифрові ВІДЛІКИ можуть здійснювати за допомогою аналого-цифрового перетворювача з частотою дискретизації 8000Гц Цифрові ВІДЛІКИ можуть оброблятися блоками тривалістю 8мс Розкладення цифрового еквіваленту мови може бути здійснено на 32 комплексні спектральні складові, у результаті чого отримують 32 комплексні спектральні коефіцієнти Усі перетворення у перетворювачі можуть бути здійснені з векторами комплексних спектральних коефіцієнтів довжиною 25, що відповідає смузі сигналу 300 - 3400Гц без використання перших двох смуг, що нижчі за ЗООгц, та останніх п'яти смуг, що вищі за 3400гц, причому значення комплексних спектральних коефіцієнтів, які не використовуються, прирівнюються до 0 Перестановку комплексних спектральних коефіцієнтів можуть здійснювати у межах поточного вектору довжиною 25 у ВІДПОВІДНОСТІ З матрицею перестановок Р (25 х 25) Вибір номера комплексного спектрального коефіцієнта, що інвертують, можуть здійснювати за вектором інверсії і (25) Для реалізації часової затримки між спектральними смугами може бути використана матриця Т (25 х 20) Загальна КІЛЬКІСТЬ перестановок, що не прослуховуються, може складати 100 Можуть здійснювати синтез 64 ВІДЛІКІВ ВИХІДНОГО сигналу Друга поставлена задача вирішується тим, що у маскувальнику мови, що містить аналізатор, з'єднаний з перетворювачем, згідно з винаходом до перетворювача приєднано синтезатор, який містить зворотний блок смугових фільтрів, вихід якого з'єднано з цифро-аналоговим перетворювачем, при цьому аналізатор складається з аналогоцифрового перетворювача, вихід якого з'єднано зі входом блоку смугових фільтрів, а перетворювач містить блок перестановок комплексних спектральних коефіцієнтів, вихід якого з'єднано зі входом блоку інверсії комплексних спектральних коефіцієнтів, вихід якого з'єднано зі входом блоку часових затримок між комплексними спектральними коефіцієнтами, вихід якого з'єднано зі входом зворотного блоку смугових фільтрів При передачі службової інформації можливо обмін індивідуальними кодами, блокування маскувальника, передачу індивідуальних групових та циркулярного виклику сигналів Винахід пояснюється блочною схемою, яка зображує маскувальник мови (Фіг) Маскувальник мови функціонально складається з аналізатора 1, перетворювача 2 та синтезатора 3 Аналізатор 1 містить аналого-цифровий перетворювач АЦП 4 та блок смугових фільтрів БСФ 5, причому вихід АЦП 4 з'єднано зі входом БПФ 5 Перетворювач 2 містить блок перестановки БП 6 комплексних спектральних коефіцієнтів, блок інверсії БІ 7 комплексних спектральних коефіцієнтів та 44665 блок часової затримки БЧЗ 8 між комплексними ні складові на основі БСФ 5, у результаті чого спектральними коефіцієнтами, причому вхід БП 6 отримують комплексні спектральні коефіцієнти, які з'єднано з виходом БПФ 5, а вихід БП 6 - зі входом надходять у перетворювач 2 У перетворювачі 2 за БІ 7, вихід якого з'єднано зі входом БЧЗ 8 Синтедопомогою БП 6 здійснюють перестановку комплезатор 3 містить зворотний блок смугових фільтрів ксних спектральних коефіцієнтів у межах поточноЗБСФ 9 та цифро-аналоговий перетворювач ЦАП го вектору довжиною 25 у ВІДПОВІДНОСТІ З матри10 Вхід ЗБСФ 9 з'єднано з виходом БЧЗ 8, а вихід цею перестановок Р(25 х 25) На основі БІ 7 ЗБСФ 9 - зі входом ЦАП 10 здійснюють інверсію комплексних спектральних коефіцієнтів шляхом зміни знака уявної частини Плату маскувальника мови встановлюють в комплексного спектрального коефіцієнта Вибір аксесуар стільникового телефону (гарнітура, варіномера комплексного спектрального коефіцієнта, ант "авто") та монтують у стаціонарні телефонні що інвертують, здійснюють за вектором інверсії апарати Встановлення параметрів маскувальника 1(25) Для формування міжканальних часових замови здійснюють за допомогою комп'ютера через тримок використовують БЧЗ 8 з матрицею Т(25 х стандартне розняття, можливо варіант дистанцій20) елементами цієї матриці є комплексні спектної (за радіоканалом) зміни ключів або блокування ральні коефіцієнти Часові затримки реалізуються пристрою при компенсації шляхом вибірки елементів з різних стовпців матКерування маскувальником мови здійснюють з риці Т Усі перетворення здійснюють з векторами клавіатури або з органів керування, що виділені комплексних спектральних коефіцієнтів довжиною Індикацію режиму роботи маскувальника здійсню25, що відповідає смузі сигналу від 300 до 3400Гц ють за допомогою світлодюдного індикатора або Перші 2 смуги, що мають частоту, нижчу за 300Гц, дисплею та останні 5 смуг, що мають частоту, вищу за Спосіб захисту від несанкціонованого прослу3400Гц, не використовують Значення комплексних ховування здійснюється наступним чином спектральних коефіцієнтів, що не використовуАналоговий мовний сигнал, що надходить до ються, прирівнюють до 0 аналізатора 1, перетворюють на цифрові ВІДЛІКИ за допомогою АЦП 4 з частотою дискретизації Далі здійснюють синтез 64 ВІДЛІКІВ ВИХІДНОГО 8000Гц Потім ЗДІЙСНЮЮТЬ обробку сигналів вхідносигналу на основі ЗБСФ 9, при цьому цифрові ВІДго сигналу блоками заданої тривалості 8мс (64 ЛІКИ перетворюють в аналоговий мовний сигнал за ВІДЛІКИ), ПІСЛЯ ЧОГО ЗДІЙСНЮЮТЬ розкладення цифдопомогою ЦАП 10 рового еквіваленту мови на комплексні спектраль ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
