Пристрій захисту абонентських ліній від несанкціонованого використання

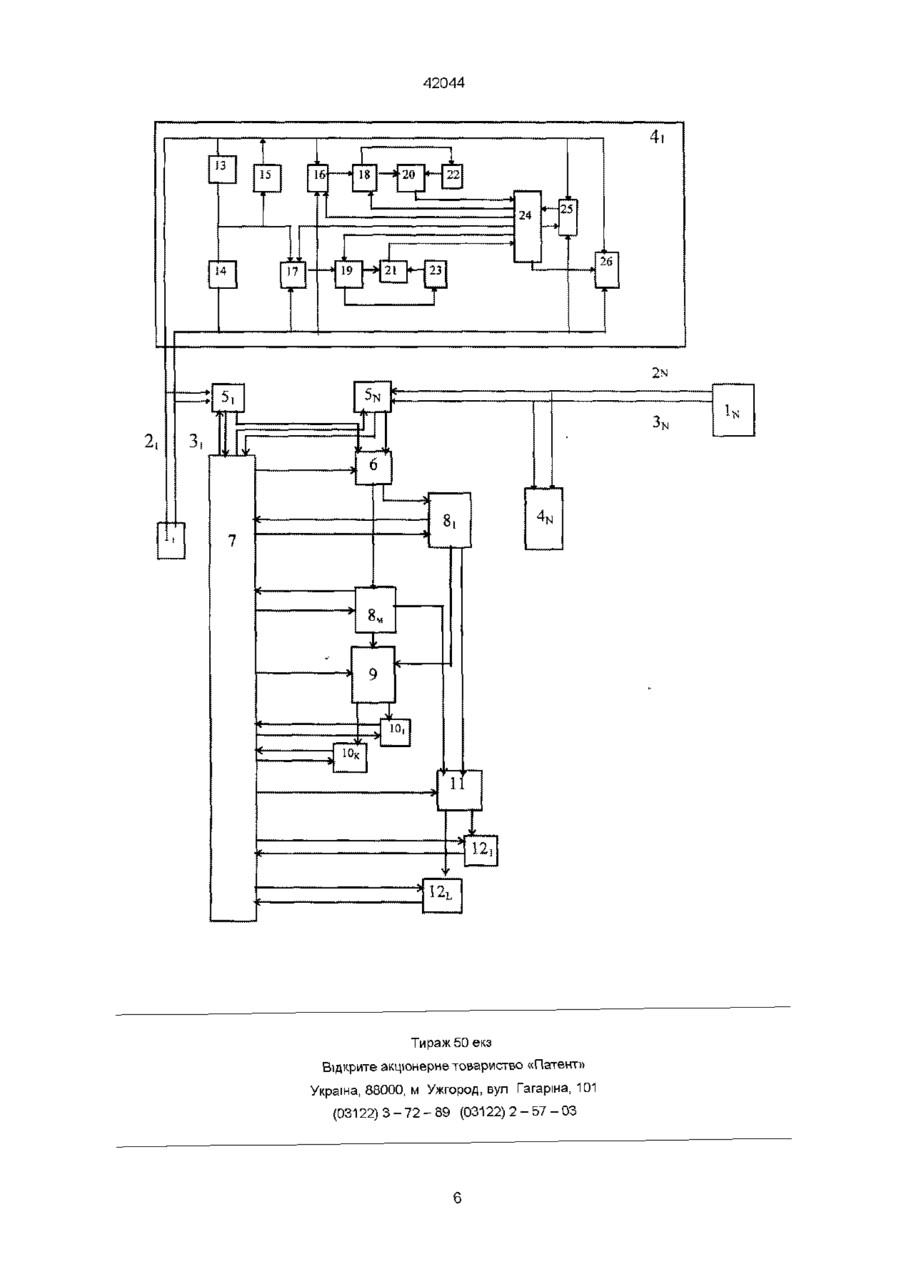

1 Пристрій захисту абонентських ЛІНІЙ ВІД несанкціонованого використання, що містить N телефонних апаратів абонента, N абонентських ЛІНІЙ, N абонентських комплектів, комутаційний блок абонентського шукання, М шнурових комплектів, комутаційний блок регістрового шукання, К регістрів, центральний блок керування, комутаційний блок канального шукання, L канальних комплектів, причому виходи N телефонних апаратів абонента через абонентську ЛІНІЮ з'єднані з входами N абонентських комплектів, виходи зайнятості яких підключені до ВІДПОВІДНИХ N абонентських входів центрального блока керування, N абонентських виходів якого з'єднані з входами розпізнавання ВІДПОВІДНИХ N абонентських комплектів, інформаційні виходи N абонентських комплектів підключені до ВІДПОВІДНИХ абонентських входів комутаційного блока абонентського шукання, керуючий вхід якого з'єднаний з першим виходом центрального блока керування, при цьому М виходів комутаційного блока абонентського шукання підключені до М абонентських входів ВІДПОВІДНИХ шнурових комплектів, опитувальні виходи яких з'єднані з ВІДПОВІДНИМИ М шнуровими входами центрального блока керування, входи зайнятості М шнурових комплектів підключені до ВІДПОВІДНИХ М шнурових виходів центрального блока керування, М регістрових виходів шнурових комплектів з'єднані з ВІДПОВІДНИМИ М входами трансляції номера комутаційного блока регістрового шукання, К регістрових виходів якого підключені до входів трансляції номера ВІДПОВІДНИХ К регістрів, опитувальні виходи яких Зоя з'єднані з ВІДПОВІДНИМИ К регістровими входами центрального блока керування, а входи зайнятості підключені до ВІДПОВІДНИХ К регістрових виходів центрального блока керування, другий вихід центрального блока керування з'єднаний з керуючим входом комутаційного блока регістрового шукання, третій вихід центрального блока керування підключений до керуючого входу комутаційного блока канального шукання, М інформаційних входів яких з'єднані з канальними виходами ВІДПОВІДНИХ М шнурових комплектів, L інформаційних виходів комутаційного блока канального шукання підключені до інформаційних входів ВІДПОВІДНИХ L канальних комплектів, виходи зайнятості яких з'єднані ВІДПОВІДНО З І_ канальними входами центрального блока керування, входи розпізнавання L канальних комплектів підключені ВІДПОВІДНО до L канальних виходів центрального блока керування, який відрізняється тим, що в нього введені N станційних модулів, причому перший і другий виходи абонентської лінії з'єднані з першим і другим входами станційного модуля, які паралельно підключені до входів ВІДПОВІДНОГО абонентського комплекту 2 Пристрій за п 1, який відрізняється тим, що станційний модуль містить перший і другий резистори, генератор хитної частоти, блок виділення екстремуму сигналу, аналого-цифровий перетворювач, перший і другий обчислювальні блоки, перший і другий блоки порівняння, перший і другий блоки пам'яті, блок керування, блок контролю абонентської лінії і блок захисту, причому станційний модуль підключений першим і другим входами до першого і другого проводу абонентської лінії, між першим і другим входами станційного модуля включений ланцюжок послідовно з'єднаних першого і другого резисторів, середня точка цього ланцюжка з'єднана з входами нульового потенціалу генератора хитної частоти і аналого-цифрового перетворювача, перший і другий входи станційного модуля з'єднані з першим і другим входами блока виділення екстремуму сигналу, блока контролю абонентської лінії і блока захисту, вихід генератора хитної частоти з'єднаний з першим проводом абонентської лінії, другий провід якої з'єднаний з входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом другого обчислювального блока, перший і другий виходи якого з'єднані ВІДПОВІДНО з першим входом другого блока порівняння і входом другого блока пам'яті, вихід О 42044 якого з'єднаний з другим входом другого блока порівняння, вихід якого з'єднаний з першим входом блока керування, другий і третій входи якого з'єднані з виходами ВІДПОВІДНО блока контролю абонентської лінії і першого блока порівняння, перший і другий входи якого з'єднані ВІДПОВІДНО З першим виходом першого обчислювального блока і виходом першого блока пам'яті, вхід якого з'єднаний з другим виходом другого обчислювального блока, підключеного входом до виходу блока виділення екстремуму сигналу, керуючий вхід якого підключений до першого виходу блока керування, другий, третій, четвертий, п'ятий, шостий і сьомий виходи якого з'єднані з керуючими входами ВІДПОВІДНО аналого-цифрового перетворювача, першого обчислювального блока, другого обчислювального блока, блока контролю абонентської лінії, блока захисту і генератора хитної частоти Пристрій відноситься до галузі телефонного зв'язку і може бути використаний в системах захисту абонентських ЛІНІЙ ВІД несанкціонованого використання Недоліком даного приладу є відсутність функції захисту абонентських ЛІНІЙ ВІД несанкціонованого використання Найбільш близьким до пристрою, що пропонується, щодо технічної суттєвості і функціонального призначення, є прилад - автоматична телефонна станція, в якій здійснюється надання пріоритетних зв'язків ПО голосу привілейованим абонентам Цей прилад містить N абонентських комплектів, підключених через абонентську ЛІНІЮ до телефонних апаратів абонента, комутаційний блок абонентського шукання, М шнурових комплектів, М мовоперетворюючих блоків, комутаційний блок регістрового шукання, К регістрів, центральний блок керування, комутаційний блок канального шукання, L канальних комплектів, М блоків автоматичної верифікації і М елементів І Якщо набраний абонентом код належить до множини кодів санкціонованих абонентів, то на виході блоків автоматичної верифікації формується сигнал на вимовляння паролю, що передається абоненту В противному разі на виході блоків автоматичної верифікації формується сигнал скидання Вимовлена парольна фраза надходить на мовний вхід блоків автоматичної верифікації, де порівнюється з еталоном, і приймається остаточне рішення про пріоритет абонента В разі позитивного рішення на виході блоків автоматичної верифікації формується рівень логічної одиниці, що надходить на вхід ВІДПОВІДНОГО елементу І, підключаючи мовоперетворюючий блок до шнуровому комплекту В разі негативного рішення на керуючому виході блока автоматичної верифікації формується сигнал скидання, що через центральний блок керування знімає утримання з'єднання в комутаційному блоці абонентського шукання, в результаті чого шнуровий комплект звільнюється водночас з блоком автоматичною верифікації, мовоперетворюючим блоком і елементом І, звільнення шнурового комплекту тягне також звільнення зв'язаного з ним, через комутаційний блок регістрового шукання, регістру і схема переходить у вихідний стан, а абонент з свого абонентського комплекту отримує сигнал «Відбій» [3] ВІДОМІ прилад встановлення вихідного з'єднання в координатній автоматичній телефонній станції, що містить блок додаткових послуг, перший, другий, третій блоки вводу-виводу, системну шину, блок (керування, абонентські комплекти, блок абонентського шукання, шнуровий комплект, блок групового шукання, блок регістрового шукання, абонентський регістр, провід заняття, перший, другий входи заняття маркера, маркер кодових приймачів, вхід зайняття, блок кодових приймачів, релейний вузол, електронний вузол, маркер ланок А В, маркер групового шукання, маркер регістрового шукання, блок приймання-передачі інформації, генератор, вихід заняття [1] В цьому приладі реалізуються додаткові послуги "Скорочений набір номера", "Встановлення з'єднання без набору номера", а також послуга "Заборона вихідного зв'язку" або "Вихідний зв'язок, щодо паролю", в залежності від того, яка послуга замовлена абонентом Якщо ж абонент не замовив відповідну послугу, або абонентська ЛІНІЯ на вході до абонента відключена, то абонентська ЛІНІЯ може бути використана зловмисно позаштатним користувачем Недоліком даного приладу є відсутність функції захисту абонентських ЛІНІЙ ВІД несанкціонованого використання Відомий також прилад для блокування номеронабирача телефонного апарата, що містить блок відключення, блок живлення, перший ЛІНІЙНИЙ провід, номеронабирач, перший лічильник, блок коректування імпульсів, формувач сигналу "0", ричажний перемикач, другий ЛІНІЙНИЙ провід, блок синхронізації, другий лічильник, дешифратор, блок установки коду, селектор і розподільник [2] Блок відключення, призначений для заборони посилки імпульсів на АТС шляхом блокування контактів номеронабирача і дозволу посилки імпульсів на АТС, при надходженні на його вхід дозволяючого сигналу з виходу лічильника, тобто прилад для блокування номеронабирача телефонного апарата, дозволяє здійснювати розблокування тільки набором спеціального коду, що заздалегідь встановлюється в приладі і відомий тільки пріоритетним користувачам Якщо абонентська ЛІНІЯ на вході до абонента відключена, то абонентська ЛІНІЯ може бути використана зловмисно позаштатним користувачем Недоліком даного приладу є те, що в ньому здійснюється надання пріоритетних зв'язків по голосу привілейованим абонентам шляхом виконання абонентом ПОСЛІДОВНОСТІ "ручних" дій щодо набору коду санкціонованого абонента і вимовляння парольної фрази, а також буде відсутня функція захисту в автоматичному режимі абонентських ЛІНІЙ ВІД несанкціонованого використання, тобто ви 42044 користання абонентської лінії залежить від суб'єктивних дій абонента Завданням винаходу є захист в автоматичному режимі абонентських ЛІНІЙ від несанкціонованого використання, незалежно від суб'єктивних дій абонента Для вирішення поставленої задачі захисту в автоматичному режимі абонентських ЛІНІЙ ВІД несанкціонованого доступу, в пристрій, що містить N телефонних апаратів абонента, N абонентських ЛІНІЙ, N абонентських комплектів, комутаційний блок абонентського шукання, М шнурових комплектів, комутаційний блок регістрового шукання, К регістрів, центральний блок керування, комутаційний блок канального шукання, L канальних комплектів, причому виходи зайнятості N абонентських комплектів підключені до ВІДПОВІДНИХ N абонентських входів центрального блока керування, N абонентських виходів якого з'єднані з входами пізнавання ВІДПОВІДНИХ N абонентських комплектів, інформаційні виходи N абонентських комплектів підключені до ВІДПОВІДНИХ абонентських входів комутаційного блока абонентського шукання, керуючий вхід якого з'єднаний з першим виходом центрального блока керування, при цьому М виходів комутаційного блока абонентського шукання підключені до М абонентських входів ВІДПОВІДНИХ шнурових комплектів, опитувальні виходи яких з'єднані з ВІДПОВІДНИМИ М шнуровими входами центрального блока керування, входи зайнятості М шнурових комплектів підключені до ВІДПОВІДНИХ М шнурових виходів центрального блока керування, М регістрових виходів шнурових комплектів з'єднані з ВІДПОВІДНИМИ М входами трансляції номера комутаційного блока регістрового шукання, К регістрових виходів якого підключені до входів трансляції номера ВІДПОВІДНИХ К регістрів, опитувальні виходи яких з'єднані з ВІДПОВІДНИМИ К регістровими входами центрального блока керування, а входи зайнятості підключені до ВІДПОВІДНИХ К регістрових виходів центрального блоку управління, другий вихід центрального блока керування з'єднаний з керуючим входом комутаційного блока регістрового шукання, третій вихід центрального блока керування підключено до керуючого входу комутаційного блока канального шукання, М інформаційних входів якого з'єднані з канальними виходами ВІДПОВІДНИХ М шнурових комплектів, L інформаційних виходів комутаційного блока канального шукання підключені до інформаційних входів ВІДПОВІДНИХ І_ канальних комплектів, виходи зайнятості яких з'єднані ВІДПОВІДНО з L канальними входами центрального блока керування, входи пізнавання L канальних комплектів підключені ВІДПОВІДНО до L канальних виходів центрального блока керування, додатково введені N станційних модулів, причому перший і другий виходи абонентської лінії з'єднані з першим і другим входами станційного модуля, які паралельно підключені до входів ВІДПОВІДНОГО абонентського комплекту ційний модуль підключено першим і другим входами до першого і другого проводу абонентської лінії, між першим і другим входами станційного модуля включений ланцюжок послідовно з'єднаних першого і другого резисторів, середня точка цього ланцюжка з'єднана з входами нульового потенціалу генератора хитної частоти і аналого-цифрового перетворювача, перший і другий входи станційного модуля з'єднані з першим і другим входами блока виділення екстремуму сигналу, блока контролю абонентської лінії і блока захисту, вихід генератора хитної частоти з'єднаний з першим проводом абонентської лінії, другий провід якої з'єднаний з входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом другого обчислювального блока, перший і другий виходи якого з'єднані ВІДПОВІДНО з першим входом другого блока порівняння і входом другого блока пам'яті, вихід якого з'єднаний з другим входом другого блока порівняння, вихід якого з'єднаний з першим входом блока керування, другий і третій входи якого з'єднані з виходами ВІДПОВІДНО блока контролю абонентської лінії і першого блока порівняння, перший і другий входи якого з'єднані ВІДПОВІДНО З першим виходом першого обчислювального блока і виходом першого блока пам'яті, вхід якого з'єднаний з другим виходом другого обчислювального блока, підключеного входом до виходу блока виділення екстремуму сигналу, керуючий вхід якого підключено до першого виходу блока керування, другий, третій, четвертий, п'ятий, шостий і сьомий виходи якого з'єднані з керуючими входами ВІДПОВІДНО аналогоцифрового перетворювача, першого обчислювального блока, другого обчислювального блока, блока контролю абонентської лінії, блоку захисту і генератора хитної частоти Станційний модуль містить перший і другий резистори, генератор хитної частоти, блок виділення екстремуму сигналу, аналого-цифровий перетворювач, перший і другий обчислювальні блоки, перший і другий блоки порівняння, перший і другий блоки пам'яті, блок керування, блок контролю абонентської лінії і блок захисту, причому стан Пристрій містить N телефонних апаратів абонента 1, перший провід абонентської лінії 2, другий провід абонентської лінії З, N станційних модулів 4, N абонентських комплектів 5, комутаційний блок 6 абонентського шукання, центральний блок 7 управління, М шнурових комплектів 8, комутаційний блок 9 регістрового шукання, К репет Ідентифікація абонента щодо признаку "свій - чужий" здійснюється шляхом порівняння верифікаційних параметрів телефонного апарата абонента і амплітудно-частотної характеристики абонентської лінії (А) з еталонними значеннями Як верифікаційні параметри використовується відношення часу розмикання (t1) і замикання (t2) контактів номеронабирача (q=t1/t2) і частота кодової посилки при наборі номера [f=1/(t1+t2)] При збігу цих параметрів з заданими еталонними значеннями для даного абонента, ЛІНІЯ функціонує в звичайному режимі При спробі несанкціонованого підключення не буде порівняння параметрів і абонентська ЛІНІЯ блокується станційним модулем Пристрій дозволяє уникнути несанкціонованого заняття абонентських ЛІНІЙ позаштатним абонентом, причому це виконується без рутинних дій, щодо набору коду санкціонованого абонента, як це звичайно здійснюється в аналогічних приладах, тобто виконується в автоматичному режимі і не залежить від суб'єктивних дій абонента На кресленні представлена структурна схема пристрою, що пропонується 42044 рів 10, комутаційний блок 11 канального шукання, L канальних комплектів 12 Виходи N телефонних апаратів абонента 1, через абонентську ЛІНІЮ 2 і 3, з'єднані з входами N абонентських комплектів 5, виходи зайняття яких підключені до ВІДПОВІДНИХ N абонентських входів центрального блока керування 7, N абонентських виходів якого з'єднані з входами пізнавання ВІДПОВІДНИХ N абонентських комплектів 5, інформаційні виходи N абонентських комплектів 5 підключені до ВІДПОВІДНИХ абонентських входів комутаційного блока абонентського шукання 6, керуючий вхід якого з'єднаний з першим виходом центрального блока керування 7, при цьому М виходів комутаційного блока абонентського шукання 6 підключені до М абонентських входів ВІДПОВІДНИХ шнурових комплектів 8, опитувальні виходи яких з'єднані з ВІДПОВІДНИМИ М шнуровими входами центрального блока керування 7, входи зайнятості М шнурових комплектів 8 підключені до ВІДПОВІДНИХ М шнурових виходів центрального блока керування 7, М регістрових виходів шнурових комплектів 8 з'єднані з ВІДПОВІДНИМИ М входами трансляції номера комутаційного блока регістрового шукання 9, К регістрових виходів якого підключені до входів трансляції номера ВІДПОВІДНИХ К регістрів 10, опитувальні виходи яких з'єднані з ВІДПОВІДНИМИ К регістровими входами центрального блока керування 7, а входи заняття підключені до ВІДПОВІДНИХ К регістрових виходів центрального блоку керування 7, другий вихід центрального блока КЕРУВАННЯ 7 з'єднаний з керуючим входом комутаційного блока регістрового шукання 9, третій вихід центрального блока керування 7 підключено до керуючого входу комутаційного блока канального шукання 11, М інформаційних входів якого з'єднані з канальними виходами ВІДПОВІДНИХ М шнурових комплектів 8, L інформаційних виходів комутаційного блока канального шукання 11 підключені до інформаційних входів ВІДПОВІДНИХ L канальних комплектів 12, виходи зайняття яких з'єднані ВІДПОВІДНО З І_ канальними входами центрального блока керування 7, входи пізнавання L канальних комплектів 12 підключені ВІДПОВІДНО до L канальних виходів центрального блока керування 7 Крім того, перший 2 і другий 3 виходи абонентської лінії, що підключені до входів ВІДПОВІДНОГО абонентського комплекту 5, паралельно з'єднані з першим і другим входами станційного модуля 4 Структурна схема станційного модуля 4 представлена на кресленні Станційниймодуль 4 містить перший 13 і другий 14 резистори, генератор хитної частоти 15, блок виділення екстремуму сигналу 16, аналогоцифровий перетворювач 17, перший 18 і другий 19 обчислювальні блоки, перший 20 і другий 21 блоки порівняння, перший 22 і другий 23 блоки пам'яті, блок керування 24, блок контролю абонентської лінії 25 і блок захисту 26 Станційний модуль 4 підключено першим і другим входами до першого 2 і другого 3 проводу абонентської лінії, між першим і другим входами станційного модуля 4 включено ланцюжок послідовно з'єднаних першого 13 і другого 14 резисторів, середня точка цього ланцюжка з'єднана з входами нульового потенціалу генератора хитної частоти 15 і аналого-цифрового перетворювача 17, перший і другий входи станційного модуля 4 з'єднані з першим і другим входами блока виділення екстремуму сигналу 16, блока контролю абонентської лінії 25 і блока захисту 26, вихід генератора хитної частоти 15 з'єднаний з першим 2 проводом абонентської лінії, другий 3 провід якої з'єднаний з входом аналого-цифрового перетворювача 17, вихід якого з'єднаний з входом другого обчислювального блока 19, перший і другий виходи якого з'єднані ВІДПОВІДНО З першим входом другого блока порівняння 21 і входом другого блока пам'яті 23, вихід якого з'єднаний з другим входом другого блока порівняння 21, вихід якого з'єднаний з першим входом блока керування 24, другий і третій входи якого з'єднані з виходами ВІДПОВІДНО блоку контролю абонентської лінії 25 і першого блока порівняння 20, перший і другий входи якого з'єднані ВІДПОВІДНО з першим виходом першого обчислювального блока 18 і виходом першого блока пам'яті 22, вхід якого з'єднаний з другим виходом другого обчислювального блока 19, підключеного входом до виходу блока виділення екстремуму сигналу 16, керуючий вхід якого підключено до першого виходу блока керування 24, другий, третій, четвертий, п'ятий, шостий і сьомий виходи якого з'єднані з керуючими входами ВІДПОВІДНО аналого-цифрового перетворювача 17, першого обчислювального блока 18, другого обчислювального блока 19, блока контролю абонентської лінії 25, блока захисту 26 і генератора хитної частоти 15 Прилад працює таким чином Захист в автоматичному режимі абонентських ЛІНІЙ від несанкціонованого використання, незалежно від суб'єктивних дій абонента, здійснюється шляхом порівняння верифікаційних параметрів телефонного апарату абонента і амплітудно-частотної характеристики абонентської лінії ЛІНІЯ функціонує в звичайному режимі при збігу в заданому діапазоні відхилень верифікаційних параметрів, в якості яких в даному приладі використовується відношення часу розмикання (t1) і замикання (t2) контактів номеронабирача (q=t1/t2) і частота кодової посилки при наборі номеру [f=1/(t1+t2)], і амплггудно-частотна характеристика (А) абонентської лінії з заданими еталонними значеннями для даного абонента При спробі несанкціонованого підключення не буде порівняння параметрів і абонентська ЛІНІЯ блокується станційним модулем Станційний модуль встановлюється в кросі АТС і призначений для контролю за станом абонентської лінії і и блокування при спробі несанкціонованого використання Блок контролю абонентської лінії 25 станційного модуля 4 стежить за станом абонентської лінії 2, 3 і передає інформацію в блок керування 24 У відсутність зайняття абонентської лінії станційний модуль 4 знаходиться в черговому режимі і контролює стан абонентської лінії Станційний модуль 4 виконує такі функції - контроль за станом абонентської лінії 2, З (зайнята/вільна, набір номера, посилка виклику частотою 25 Гц, розмовний стан і т д ), - на підготовчому етапі, прийом від абонента "довгої" (0, 9) кодової посилки номеронабирача, формування значень часу розмикання (t1) і замикання (t2) контактів номеронабирача, з допомо 42044 гою блока виділення екстремуму сигналу 16, обчислення, з допомогою першого обчислювального блока 18, еталонних значень верифікаційних параметрів (q, f) і запам'ятовування їх в першому блоці пам'яті 22, - на підготовчому етапі, посилка, з допомогою генератора хитної частоти 15, в абонентську ЛІНІЮ 2, відносно середньої точки з'єднання резисторів 13 і 14, сигналу з ЛІНІЙНОЮ частотною модуляцією (частота сигналу росте по лінійному закону) і прийом відбитого сигналу, який пройшов абонентську ЛІНІЮ І телефонний апарат абонента, з допомогою аналого-цифрового перетворювача 17, обчислення, з допомогою другого обчислювального блока 19, еталонного значення амплітудно-частотної характеристики сигналу (А) і, запам'ятовування його в другому блоці пам'яті 23, робочий режим захисту абонентських ЛІНІЙ ВІД несанкціонованого використання, що розглянутий нижче При відкритті заняття будь-якої абонентської лінії 2, 3 з допомогою блока контролю абонентської лінії 25 ВІДПОВІДНОГО станційного модуля 4, що видає сигнал заняття лінії на другий вхід блока керування 24, що, в свою чергу, формує керуючі сигнали на своїх виходах, при цьому відбувається формування значень часу розмикання (ti) і замикання (t2) контактів номеронабирача з допомогою блока виділення екстремуму сигналу 16, обчислення з допомогою першого обчислювального блока 18 поточних значень верифікаційних параметрів (q, f) і порівняння, в заданому діапазоні відхилень, цих верифікаційних параметрів з еталонними, що надходять з першого блока пам'яті 22, з допомогою першого блока порівняння 20 Якщо перший блок порівняння 20 видає сигнал, що нема порівняння, на третій вхід блока керування 24, то по шостому виходу блок керування 24 видає сигнал на керуючий вхід блока захисту 26 на блокування цієї абонентської лінії 2, 3, вмикається відповідне реле в блоці захисту 26 і своїми контактами закорочує абонентську ЛІНІЮ 2, 3 або видає в ЛІНІЮ 2, 3 шумовий сигнал, що заважає набору номера, запобігаючи її несанкціоноване використання В подальшому блок керування 24 з періодичністю в 1 сек перевіряє стан заблокованої абонентської лінії 3 щодо її звільнення Якщо перший блок порівняння 20 видає сигнал порівняння верифікаційних параметрів з еталонними значеннями, то, в залежності від допустимих відхилень від еталонів, станційний модуль 4 може припинити свою роботу і прилад продовжує функціонувати в звичайному режимі набору номера або ж включається другий рівень більш "точ ного" захисту, з обчисленням амплггудно-частотноі характеристики абонентської лінії В цьому випадку генератор хитної частоти 15 видає в абонентську ЛІНІЮ 2, відносно середньої точки з'єднання резисторів 13 і 14, сигнал з ЛІНІЙНОЮ частотною модуляцією (частота сигналу росте по лінійному закону) і здійснюється прийом відбитого сигналу, який пройшов абонентську ЛІНІЮ І телефонний апарат абонента, з допомогою аналого-цифрового перетворювача 17, обчислення, з допомогою другого обчислювального блока 19, поточного значення амплітудно-частотної характеристики сигналу (А) і порівняння його в другому блоці порівняння 21 з еталонним значенням, що надходить з другого блока пам'яті 23 і, у випадку порівняння в заданому діапазоні, коли відбувається пізнавання "своєї" лінії, запам'ятовування поточного значення амплггудно-частотної характеристики, як еталонної, в блоці пам'яті 23 В випадку, коли нема порівняння поточного значення амплггудно-частотної характеристики з еталонним значенням, блок керування 24 видає сигнал на керуючий вхід блока захисту 26 на блокування цієї абонентської лінії 2, З В разі порівняння з еталонним значенням, робота пристрою здійснюється в звичайному режимі для стандартної АТС Надходження виклику від одного з абонентів (припустимо і-того) фіксує ій абонентський комплект 5і, що при цьому займає центральний блок 7 керування і робить в ньому відповідну відмітку, в результаті чого центральний блок 7 керування здійснює пізнавання викликаючої лінії Після ЦЬОГО центральний блок 7 керування визначає стан шнурових комплектів 8і і регістрів 10і (зайняті, ВІЛЬНІ) Визначивши ВІЛЬНІ шнурові комплекти 8і, канальних комплектів 12і та регістри, 10і, центральний блок 7 керування подає команди в комутаційні блоки 6, 9 і 11 абонентського шукання 6, регістрового шукання 9 і канального шукання 11 на увімкнення точок комутації В результаті цього утвориться з'єднання послідовно з'єднаних абонентського комплекту 5, комутаційного блока 6, шнурового комплекту 8, комутаційного блока 9 і регістру 10 Таким чином, застосування додаткових блоків і зв'язків В приладі дозволяє уникнути несанкціонованого зайняття абонентських ЛІНІЙ позаштатним абонентом, причому це виконується в автоматичному режимі, на відміну від аналогічних відомих приладів, без рутинних "ручних" дій щодо набору коду санкціонованого абонента, тобто виконується в автоматичному режимі і не залежить від суб'єктивних дій абонента 42044 4i 15 18 —э 20 ,— 22 16 t 17 19 24 21 26 23 2N 2, 10, 10. 1 12, •*12, Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
