Спосіб захисту риб на водозаборах гідротехнічних споруд та система для його здійснення

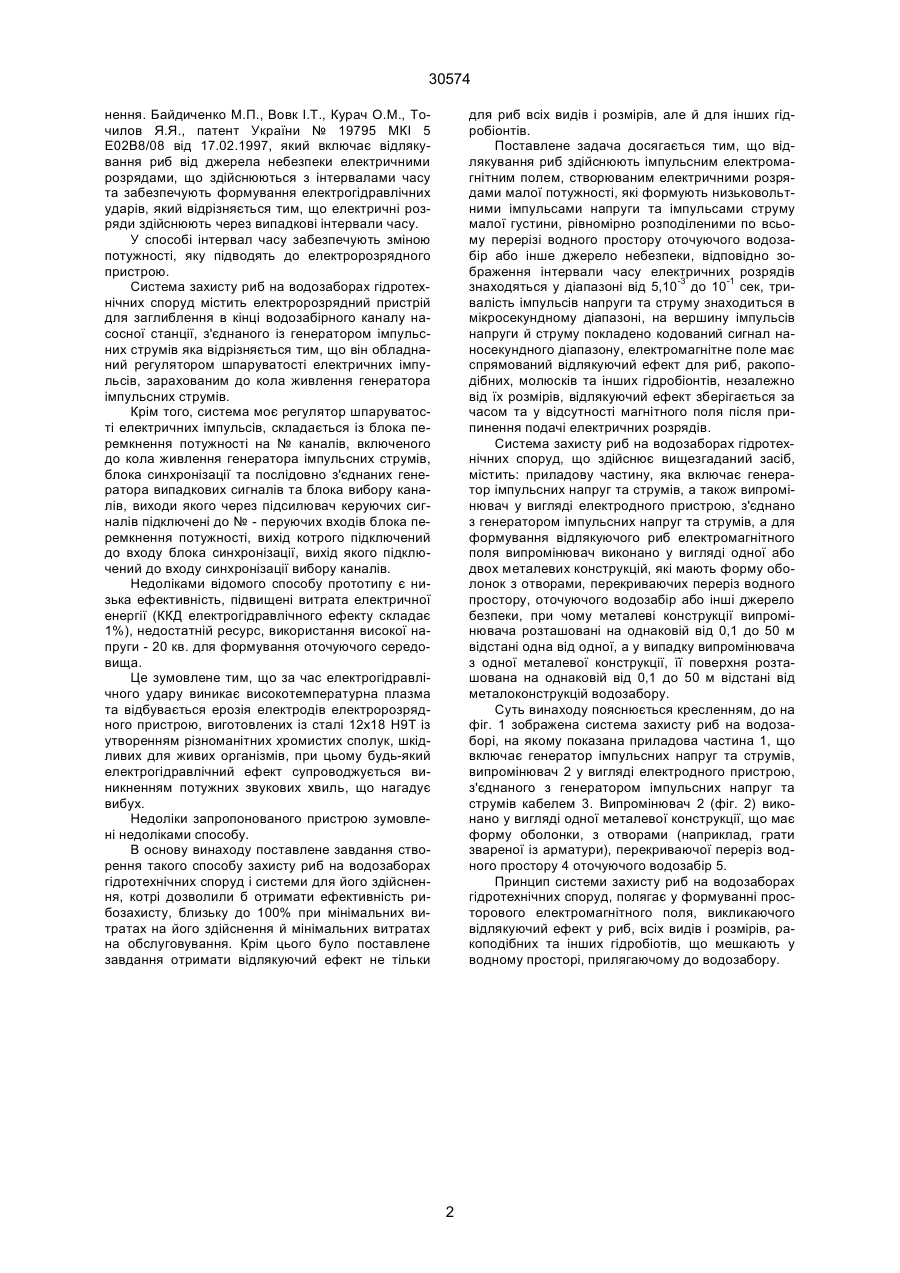

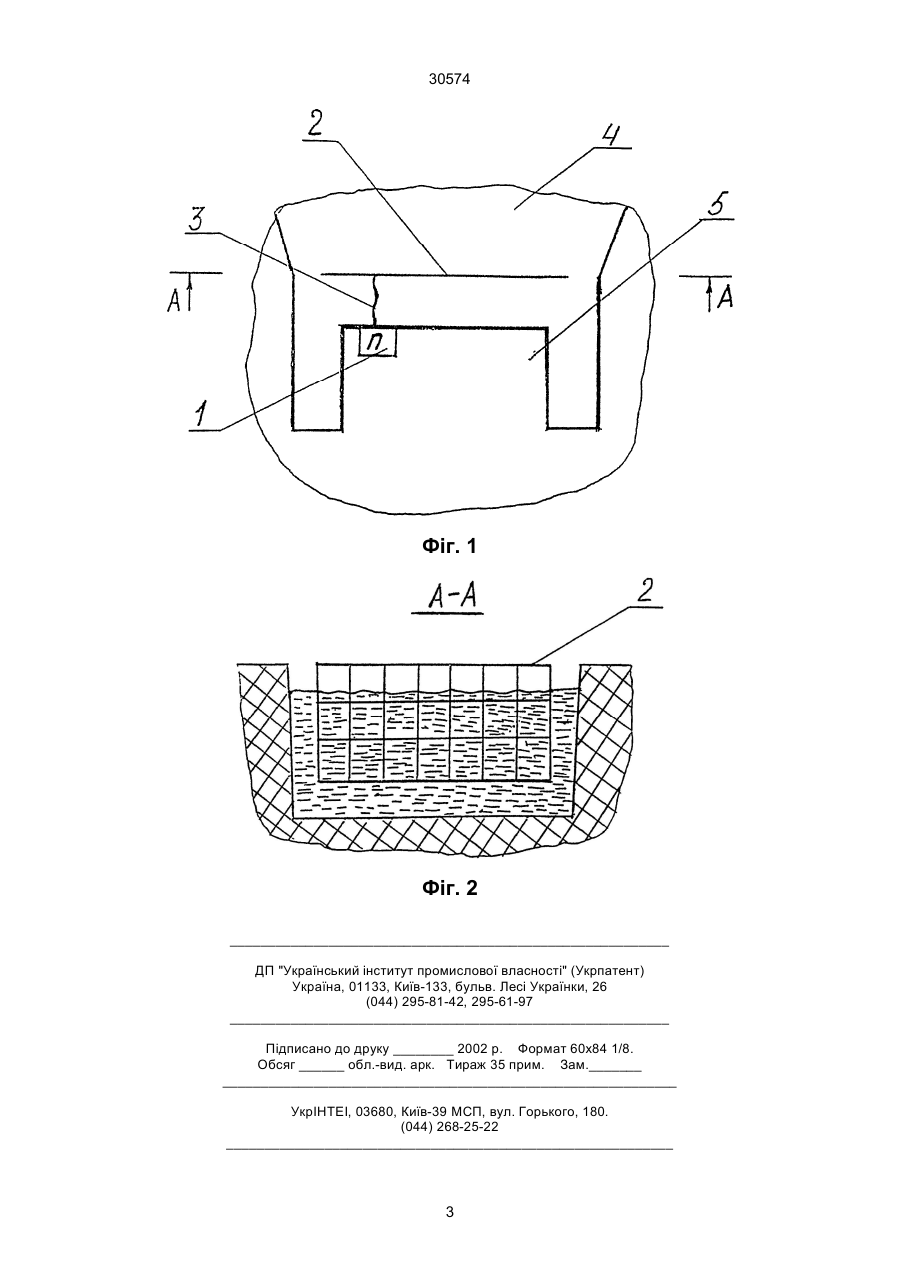

1. Спосіб захисту риб на водозаборах гідротехнічних споруд, що включає відлякування риб від джерела небезпеки електричними розрядами, які здійснюють з інтервалами часу, який відрізняється тим, що відлякування риб здійснюють імпульсним електромагнітним полем, яке створюється електричними розрядами малої потужності, що формуються низьковольтними імпульсами напруги та імпульсами струму малої густини, рівномірно розподіленими по всьому перерізу водного простору, оточуючого водозабір або інше джерело небезпеки. 2. Спосіб за п. 1, який відрізняється тим, що інтервали часу електричних розрядів знаходяться у діапазоні від 5, 10-3 до 10-1 сек. 3. Спосіб за п. 1, який відрізняється тим, що тривалість імпульсів напруги та струму знаходиться у мікросекундному діапазоні. A (54) СПОСІБ ЗАХИСТУ РИБ НА ВОДОЗАБОРАХ ГІДРОТЕХНІЧНИХ СПОРУД ТА СИСТЕМА ДЛЯ ЙОГО ЗДІЙСНЕННЯ 30574 нення. Байдиченко М.П., Вовк І.Т., Курач О.М., Точилов Я.Я., патент України № 19795 МКІ 5 Е02В8/08 від 17.02.1997, який включає відлякування риб від джерела небезпеки електричними розрядами, що здійснюються з інтервалами часу та забезпечують формування електрогідравлічних ударів, який відрізняється тим, що електричні розряди здійснюють через випадкові інтервали часу. У способі інтервал часу забезпечують зміною потужності, яку підводять до електророзрядного пристрою. Система захисту риб на водозаборах гідротехнічних споруд містить електророзрядний пристрій для заглиблення в кінці водозабірного каналу насосної станції, з'єднаного із генератором імпульсних струмів яка відрізняється тим, що він обладнаний регулятором шпаруватості електричних імпульсів, зарахованим до кола живлення генератора імпульсних струмів. Крім того, система моє регулятор шпаруватості електричних імпульсів, складається із блока перемкнення потужності на № каналів, включеного до кола живлення генератора імпульсних струмів, блока синхронізації та послідовно з'єднаних генератора випадкових сигналів та блока вибору каналів, виходи якого через підсилювач керуючих сигналів підключені до № - перуючих входів блока перемкнення потужності, вихід котрого підключений до входу блока синхронізації, вихід якого підключений до входу синхронізації вибору каналів. Недоліками відомого способу прототипу є низька ефективність, підвищені витрата електричної енергії (ККД електрогідравлічного ефекту складає 1%), недостатній ресурс, використання високої напруги - 20 кв. для формування оточуючого середовища. Це зумовлене тим, що за час електрогідравлічного удару виникає високотемпературна плазма та відбувається ерозія електродів електророзрядного пристрою, виготовлених із сталі 12х18 Н9Т із утворенням різноманітних хромистих сполук, шкідливих для живих організмів, при цьому будь-який електрогідравлічний ефект супроводжується виникненням потужних звукових хвиль, що нагадує вибух. Недоліки запропонованого пристрою зумовлені недоліками способу. В основу винаходу поставлене завдання створення такого способу захисту риб на водозаборах гідротехнічних споруд і системи для його здійснення, котрі дозволили б отримати ефективність рибозахисту, близьку до 100% при мінімальних витратах на його здійснення й мінімальних витратах на обслуговування. Крім цього було поставлене завдання отримати відлякуючий ефект не тільки для риб всіх видів і розмірів, але й для інших гідробіонтів. Поставлене задача досягається тим, що відлякування риб здійснюють імпульсним електромагнітним полем, створюваним електричними розрядами малої потужності, які формують низьковольтними імпульсами напруги та імпульсами струму малої густини, рівномірно розподіленими по всьому перерізі водного простору оточуючого водозабір або інше джерело небезпеки, відповідно зображення інтервали часу електричних розрядів знаходяться у діапазоні від 5,10-3 до 10-1 сек, тривалість імпульсів напруги та струму знаходиться в мікросекундному діапазоні, на вершину імпульсів напруги й струму покладено кодований сигнал наносекундного діапазону, електромагнітне поле має спрямований відлякуючий ефект для риб, ракоподібних, молюсків та інших гідробіонтів, незалежно від їх розмірів, відлякуючий ефект зберігається за часом та у відсутності магнітного поля після припинення подачі електричних розрядів. Система захисту риб на водозаборах гідротехнічних споруд, що здійснює вищезгаданий засіб, містить: приладову частину, яка включає генератор імпульсних напруг та струмів, а також випромінювач у вигляді електродного пристрою, з'єднано з генератором імпульсних напруг та струмів, а для формування відлякуючого риб електромагнітного поля випромінювач виконано у вигляді одної або двох металевих конструкцій, які мають форму оболонок з отворами, перекриваючих переріз водного простору, оточуючого водозабір або інші джерело безпеки, при чому металеві конструкції випромінювача розташовані на однаковій від 0,1 до 50 м відстані одна від одної, а у випадку випромінювача з одної металевої конструкції, її поверхня розташована на однаковій від 0,1 до 50 м відстані від металоконструкцій водозабору. Суть винаходу пояснюється кресленням, до на фіг. 1 зображена система захисту риб на водозаборі, на якому показана приладова частина 1, що включає генератор імпульсних напруг та струмів, випромінювач 2 у вигляді електродного пристрою, з'єднаного з генератором імпульсних напруг та струмів кабелем 3. Випромінювач 2 (фіг. 2) виконано у вигляді одної металевої конструкції, що має форму оболонки, з отворами (наприклад, грати звареної із арматури), перекриваючої переріз водного простору 4 оточуючого водозабір 5. Принцип системи захисту риб на водозаборах гідротехнічних споруд, полягає у формуванні просторового електромагнітного поля, викликаючого відлякуючий ефект у риб, всіх видів і розмірів, ракоподібних та інших гідробіотів, що мешкають у водному просторі, прилягаючому до водозабору. 2 30574 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
