Папір-основа для виготовлення протикорозійного паперу

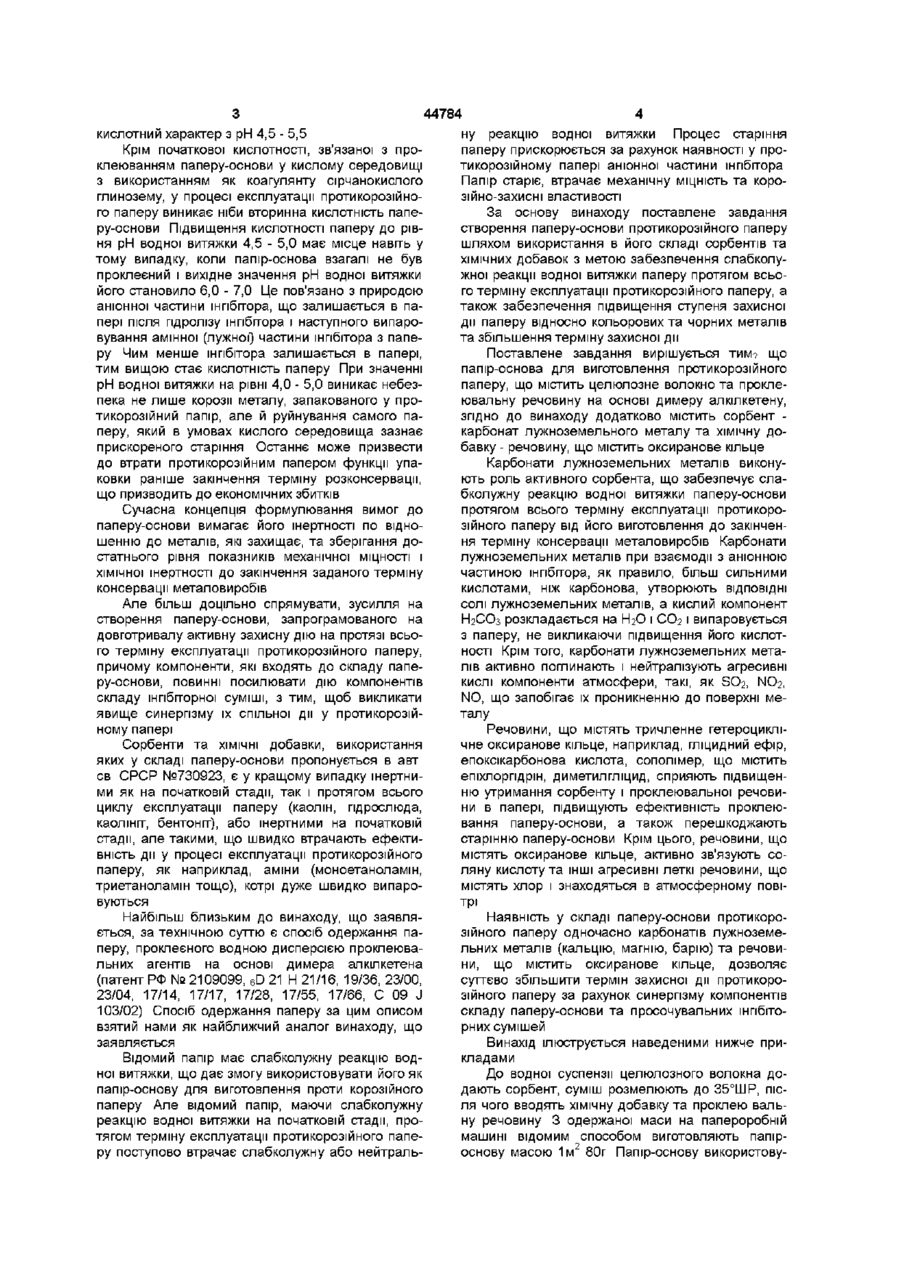

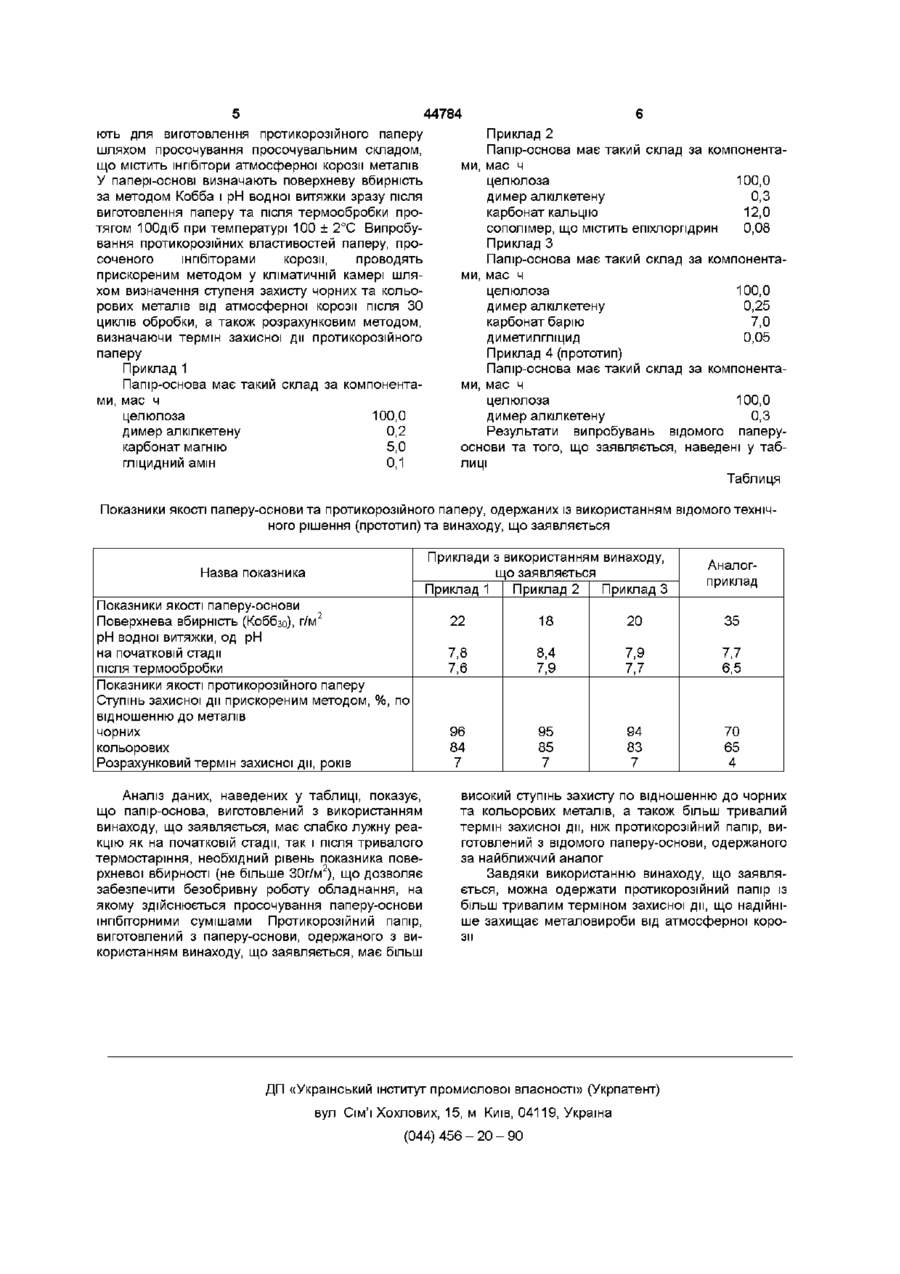

Папір-основа для виготовлення протикорозійного паперу, що містить целюлозне волокно та проклеювальну речовину на основі димеру алкілкетену, який відрізняється тим, що містить додатково як сорбент карбонат лужноземельного металу та як хімічну добавку - речовину, що містить оксиранове кільце чну добавку, причому як сорбент використовується каолініт, пірофіліт, гідрослюда, монтморилоніт, палигорскіт, вермикуліт, бентоніт, каолін, аеросил, алюмофосфат, алюмосилікат, силікофосфат та фосфогіпс, а як хімічна добавка - сполука, що містить у функціональній групі один атом азоту або атом азоту, зв'язаний з киснем, при наступному співвідношенні компонентів, мас ч целюлозне волокно 78 - 98,9999 сорбент 1-17 хімічна добавка 0,0001 - 5 (авт ев СССР № 730923 "Бумага-основа для изготовления антикоррозийной бумаги", кл МКИ D 21 Н5/00, on 30 04 80г) Відомий папір-основа має високу поверхневу вбирність за методом Кобба, на рівні 70 - 100г/м Нові сучасні технології виготовлення протикорозійного паперу з використанням високоефективних сучасних інгібіторів та шпбіторних сумішей вимагають використання паперу-основи з поверхневою вбирністю за методом Кобба не більше 30г/м2 Папір-основа, виготовлений за технічним рішенням із використанням авт св СРСР №730923, при дії на нього сучасних шпбіторних сумішей сильно розмокає і рветься, що робить неможливою його переробку на спеціальному обладнанні, призначеному для виготовлення протикорозійного паперу Окрім того, відомий папір-основа має явно виражену кислу реакцію водної витяжки, оскільки проклеювання паперу-основи здійснюється в кислому середовищі До того ж відомий папір як сорбент містить речовини, що мають кислу реакцію (фосфогіпс, алюмофосфат, силікофосфат) Внаслідок цього водна витяжка з паперу-основи має О 00 44784 кислотний характер з рН 4,5 - 5,5 Крім початкової кислотності, зв'язаної з проклеюванням паперу-основи у кислому середовищі з використанням як коагулянту сірчанокислого глинозему, у процесі експлуатації протикорозійного паперу виникає ніби вторинна кислотність паперу-основи Підвищення кислотності паперу до рівня рН водної витяжки 4,5 - 5,0 має місце навіть у тому випадку, коли папір-основа взагалі не був проклеєний і вихідне значення рН водної витяжки його становило 6,0 - 7,0 Це пов'язано з природою аніонної частини інгібітора, що залишається в папері після гідролізу інгібітора і наступного випаровування амінної (лужно0 частини інгібітора з паперу Чим менше інгібітора залишається в папері, тим вищою стає кислотність паперу При значенні рН водної витяжки на рівні 4,0 - 5,0 виникає небезпека не лише корозії металу, запакованого у протикорозійний папір, але й руйнування самого паперу, який в умовах кислого середовища зазнає прискореного старіння Останнє може призвести до втрати протикорозійним папером функції упаковки раніше закінчення терміну розконсервації, що призводить до економічних збитків Сучасна концепція формулювання вимог до паперу-основи вимагає його інертності по відношенню до металів, які захищає, та зберігання достатнього рівня показників механічної МІЦНОСТІ І ХІМІЧНОЇ інертності до закінчення заданого терміну консервації металовиробів Але більш доцільно спрямувати, зусилля на створення паперу-основи, запрограмованого на довготривалу активну захисну дію на протязі всього терміну експлуатації протикорозійного паперу, причому компоненти, які входять до складу паперу-основи, повинні посилювати дію компонентів складу інпбіторної суміші, з тим, щоб викликати явище синергізму їх спільної дм у протикорозійному папері Сорбенти та ХІМІЧНІ добавки, використання яких у складі паперу-основи пропонується в авт св СРСР №730923, є у кращому випадку інертними як на початковій стадії, так і протягом всього циклу експлуатації паперу (каолін, гідрослюда, каолініт, бентоніт), або інертними на початковій стадії, але такими, що швидко втрачають ефективність дм у процесі експлуатації протикорозійного паперу, як наприклад, аміни (моноетаноламш, триетаноламш тощо), котрі дуже швидко випаровуються Найбільш близьким до винаходу, що заявляється, за технічною суттю є спосіб одержання паперу, проклеєного водною дисперсією проклеювальних агентів на основі димера алкілкетена (патент РФ № 2109099, 6 D 21 Н 21/16, 19/36, 23/00, 23/04, 17/14, 17/17, 17/28, 17/55, 17/66, С 09 J 103/02) Спосіб одержання паперу за цим описом взятий нами як найближчий аналог винаходу, що заявляється Відомий папір має слабколужну реакцію водної витяжки, що дає змогу використовувати його як папір-основу для виготовлення проти корозійного паперу Але відомий папір, маючи слабколужну реакцію водної витяжки на початковій стадії, протягом терміну експлуатації протикорозійного паперу поступово втрачає слабколужну або нейтраль ну реакцію водної витяжки Процес старіння паперу прискорюється за рахунок наявності у протикорозійному папері аніонної частини інгібітора Папір старіє, втрачає механічну МІЦНІСТЬ та корозійно-захисні властивості За основу винаходу поставлене завдання створення паперу-основи протикорозійного паперу шляхом використання в його складі сорбентів та ХІМІЧНИХ добавок з метою забезпечення слабколужної реакції водної витяжки паперу протягом всього терміну експлуатації протикорозійного паперу, а також забезпечення підвищення ступеня захисної дії паперу відносно кольорових та чорних металів та збільшення терміну захисної дії Поставлене завдання вирішується тим? що папір-основа для виготовлення протикорозійного паперу, що містить целюлозне волокно та проклеювальну речовину на основі димеру алкілкетену, згідно до винаходу додатково містить сорбент карбонат лужноземельного металу та хімічну добавку - речовину, що містить оксиранове кільце Карбонати лужноземельних металів виконують роль активного сорбента, що забезпечує слабколужну реакцію водної витяжки паперу-основи протягом всього терміну експлуатації протикорозійного паперу від його виготовлення до закінчення терміну консервації металовиробів Карбонати лужноземельних металів при взаємодії з аніонною частиною інгібітора, як правило, більш сильними кислотами, ніж карбонова, утворюють ВІДПОВІДНІ СОЛІ лужноземельних металів, а кислий компонент Н2СО3 розкладається на ЬЬО і ССЬ і випаровується з паперу, не викликаючи підвищення його кислотності Крім того, карбонати лужноземельних металів активно поглинають і нейтралізують агресивні кислі компоненти атмосфери, такі, як SO2, NO2, NO, що запобігає їх проникненню до поверхні металу Речовини, що містять тричленне гетероциклічне оксиранове кільце, наприклад, гліцидний ефір, епоксікарбонова кислота, сополімер, що містить епіхлорпдрін, диметилгліцид, сприяють підвищенню утримання сорбенту і проклеювальної речовини в папері, підвищують ефективність проклеювання паперу-основи, а також перешкоджають старінню паперу-основи Крім цього, речовини, що містять оксиранове кільце, активно зв'язують соляну кислоту та ІНШІ агресивні леткі речовини, що містять хлор і знаходяться в атмосферному повітрі Наявність у складі паперу-основи протикорозійного паперу одночасно карбонатів лужноземельних металів (кальцію, магнію, барію) та речовини, що містить оксиранове кільце, дозволяє суттєво збільшити термін захисної дії протикорозійного паперу за рахунок синергізму компонентів складу паперу-основи та просочувальних інпбіторних сумішей Винахід ілюструється наведеними нижче прикладами До водної суспензії целюлозного волокна додають сорбент, суміш розмелюють до 35°ШР, після чого вводять хімічну добавку та проклею вальну речовину 3 одержаної маси на папероробній машині відомим способом виготовляють папіроснову масою 1м2 80г Папір-основу використову 44784 ють для виготовлення протикорозійного паперу шляхом просочування просочувальним складом, що містить інгібітори атмосферної корозії металів У папері-основі визначають поверхневу вбирність за методом Кобба і рН водної витяжки зразу після виготовлення паперу та після термообробки протягом ЮОдіб при температурі 100 ± 2°С Випробування протикорозійних властивостей паперу, просоченого інгібіторами корозії, проводять прискореним методом у кліматичній камері шляхом визначення ступеня захисту чорних та кольорових металів від атмосферної корозії після ЗО циклів обробки, а також розрахунковим методом, визначаючи термін захисної дії протикорозійного паперу Приклад 1 Папір-основа має такий склад за компонентами, мас ч целюлоза 100,0 димер алкілкетену 0,2 карбонат магнію 5,0 гліцидний амін 0,1 Приклад 2 Папір-основа має такий склад за компонентами, мас ч целюлоза 100,0 димер алкілкетену 0,3 карбонат кальцію 12,0 сополімер, що містить епіхлорпдрин 0,08 Приклад З Папір-основа має такий склад за компонентами, мас ч целюлоза 100,0 димер алкілкетену 0,25 карбонат барію 7,0 диметилгліцид 0,05 Приклад 4 (прототип) Папір-основа має такий склад за компонентами, мас ч целюлоза 100,0 димер алкілкетену 0,3 Результати випробувань відомого паперуоснови та того, що заявляється, наведені у таблиці Таблиця Показники якості паперу-основи та протикорозійного паперу, одержаних із використанням відомого технічного рішення (прототип) та винаходу, що заявляється Приклади з використанням винаходу, що заявляється Приклад 1 Приклад 2 Приклад 3 Назва показника Показники якості паперу-основи Поверхнева вбирність (Коббзо), г/м2 рН водної витяжки, од рН на початковій стадії після термообробки Показники якості протикорозійного паперу Ступінь захисної дії прискореним методом, %, по відношенню до металів чорних кольорових Розрахунковий термін захисної дії, років Аналіз даних, наведених у таблиці, показує, що папір-основа, виготовлений з використанням винаходу, що заявляється, має слабко лужну реакцію як на початковій стадії, так і після тривалого термостаршня, необхідний рівень показника поверхневої вбирності (не більше 30г/м2), що дозволяє забезпечити безобривну роботу обладнання, на якому здійснюється просочування паперу-основи шпбіторними сумішами Протикорозійний папір, виготовлений з паперу-основи, одержаного з використанням винаходу, що заявляється, має більш Аналогприклад 22 18 20 35 7,8 7,6 8,4 7,9 7,9 7,7 7,7 6,5 96 84 7 95 85 7 94 83 7 70 65 4 високий ступінь захисту по відношенню до чорних та кольорових металів, а також більш тривалий термін захисної дії, ніж протикорозійний папір, виготовлений з відомого паперу-основи, одержаного за найближчий аналог Завдяки використанню винаходу, що заявляється, можна одержати протикорозійний папір із більш тривалим терміном захисної дії, що надійніше захищає металовироби від атмосферної корозії ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
